ALPHA-DELTA DX-LB
Multiband-dipol
160M / 80M / 40M

INDEX
  • Inledning
  • Senast uppdaterat
  • Beskrivning
  • Budget / Transport
  • Referenser / Länkar m.m.
  • 'Disclaimer'

  • Inledning
    Provar en ALPHA-DELTA DX-LB multiband-dipol för 160, 80 och 40 meter amatörradio band.

    Antennen är kraftigt byggd (Amerikansk) med bra material. ALPHA-DELTA använder avstämda induktions-spolar i stället för vanliga 'LC-Traps'.

    NOTERA-1! För att sända med dessa apparater / på dessa frekvenser krävs amatörradio certifikat och / eller tillstånd från Post & Telestyrelsen (PTS.se)

    Senast uppdaterat
    2018.03.31 (Påskafton) Sätter upp min nya dipol för 160 / 80 / 40 Meter, den totala längden är bara drygt 30meter så den får plats där jag tidigare haft min bredbandsdipol utan problem.

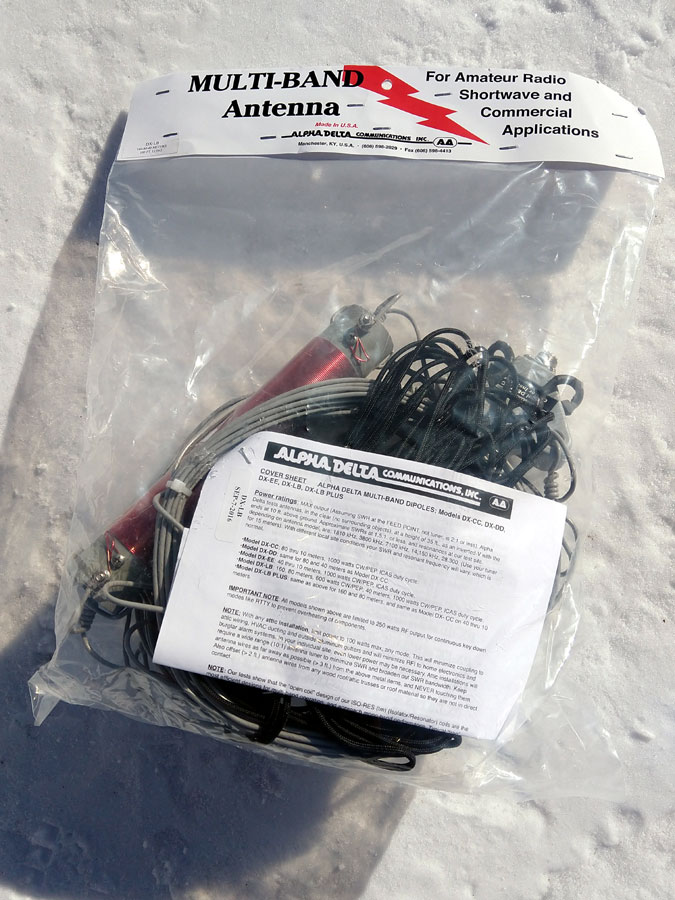

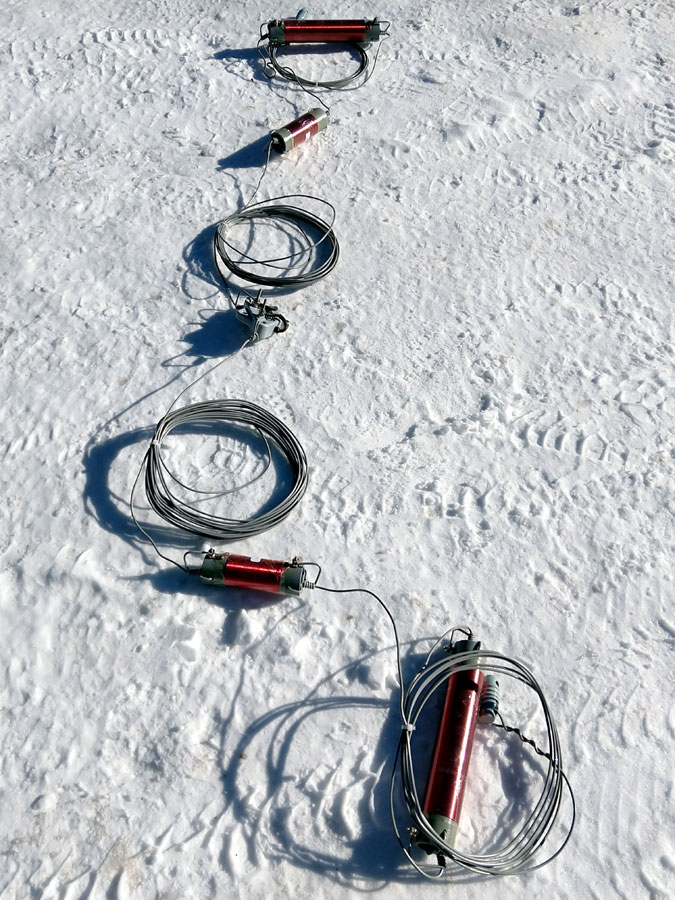

    ALPHA-DELTA DX-LB utlagd på marken


    ALPHA-DELTA DX-LB utlagd på marken

    2018.04.01 Provkör dipolen på morgonen på 3673KHz, checkar in på 'SSA-Bullen' - Som man ser på SWR kurvorna så måste man köra med avstämning då centerfrekvensen på 80M ligger på 3840KHz och användbar bandbredd är endast 40KHz (+/- 20KHz)

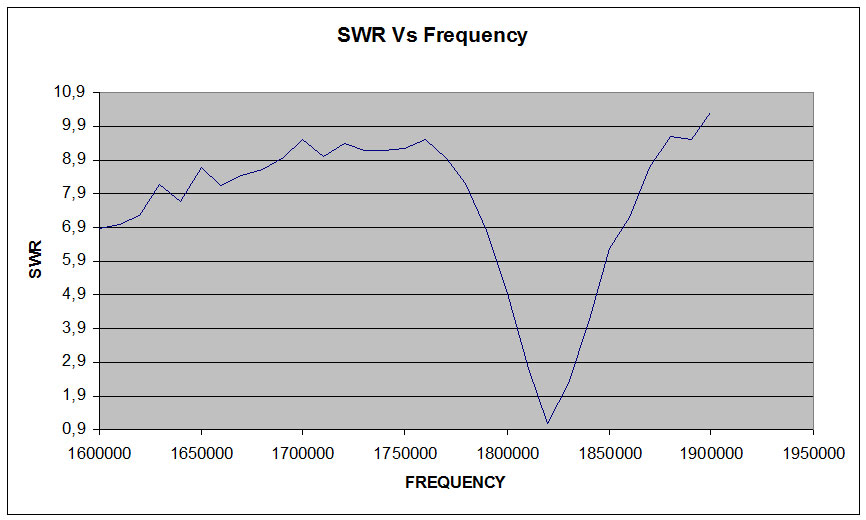

    SWR kurva för 160 Meter

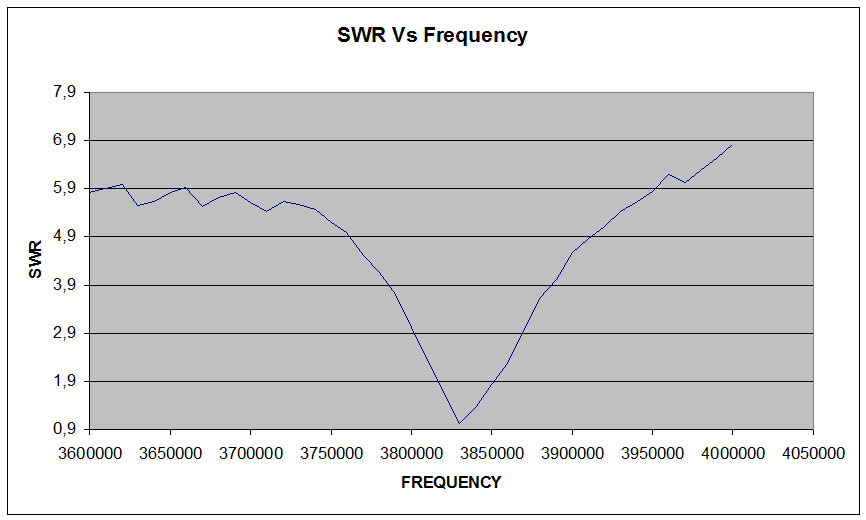

    SWR kurva för 80 Meter

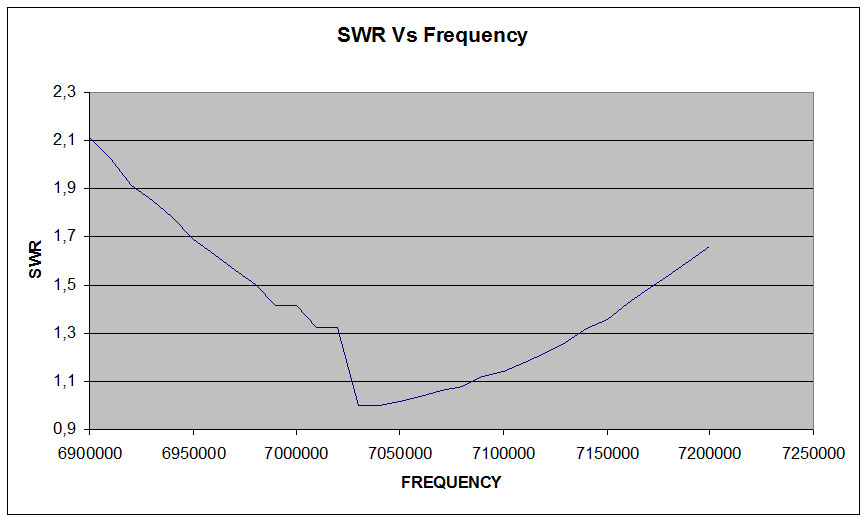

    SWR kurva för 40 Meter

    Ovanstående swr kurvor är uppmätta med dator kopplad via USB till 'SARK100 SWR Analyzer' instrumentet, data är dumpad till excel för att rita kurvan. Centerfrekvens och användbar bandbredd (Bilderna nedan) är avlästa direkt i 'SARK100 SWR Analyzer' instrumentet.

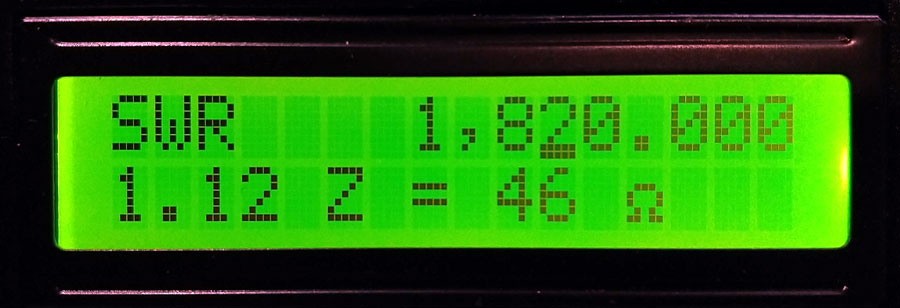

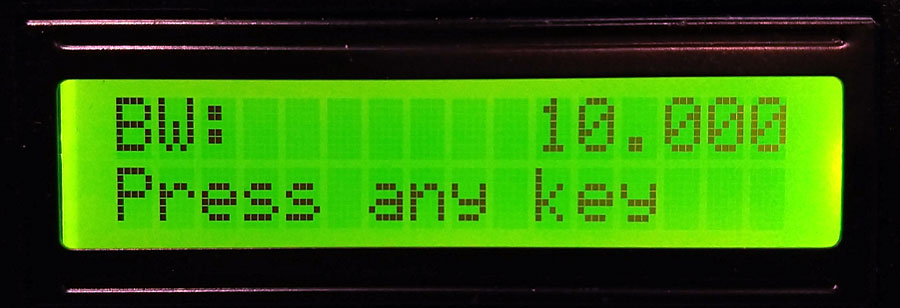

    Centerfrekvens 160M / Användbar bandbred 160M

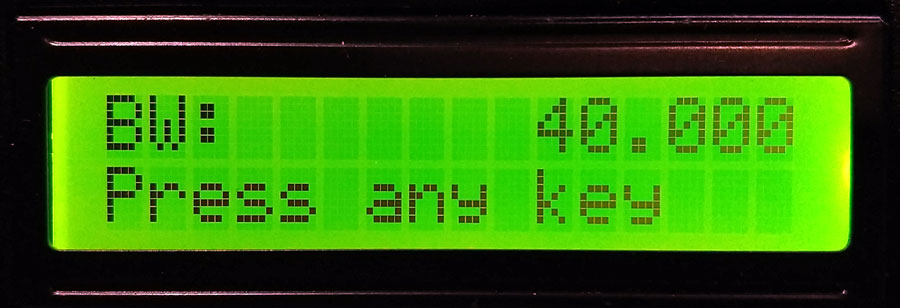

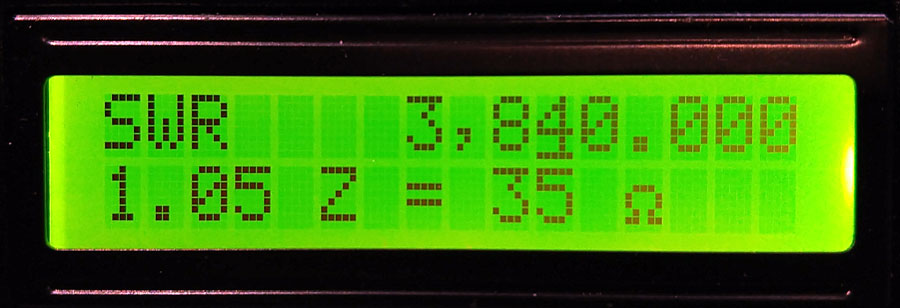

    Centerfrekvens 80M / Användbar bandbred 80M

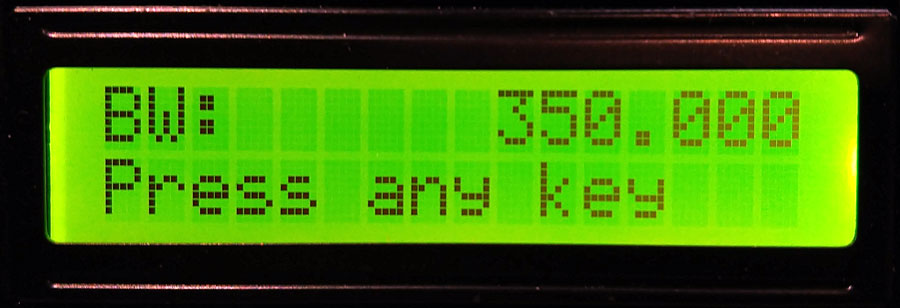

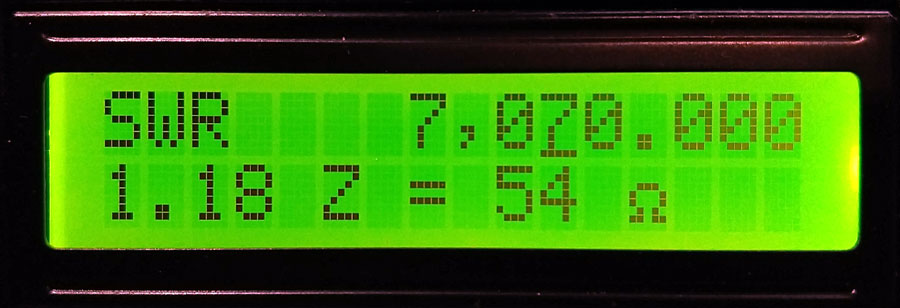

    Centerfrekvens 40M / Användbar bandbred 40M

    Beskrivning


    Tekniska data 'ALPHA-DELTA DX-LB'
    =====================================================================
    Typ ............................... Multiband dipol

    =====================================================================


    Några noteringar Plus :-)


  • Några noteringar Minus :-(


  • Budget / Transport
    Kostnader t.o.m. 2018.02.21
    =====================================================================
    Inköp .......................... 2726,00 sek
    =====================================================================



    TRANSPORT LOG
    =====================================================================

    =====================================================================


    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1] Leverantör
    http://www.dxsupply.com
    [L2]

    Länkar / Referenser:
    [R1] Installations manual för bl.a. ALPHA-DELTA DX-LB



    'Disclaimer'
    The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.

    Notera!
    Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

    Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
