Diamond X-50N
VHF/UHF vertikal

INDEX
  • Inledning
  • Senast uppdaterat
  • ToDo
  • Beskrivning
  • Referenser / Länkar m.m.
  • 'Disclaimer'

  • Inledning
    Diamond X-50N är en rundstrålande 'stackad' glasfiberantenn för 2m/70cm amatörradio band. Den varianten jag inhandlat täcker 144-146, 430-440 MHz (Motsvarande den Svenska bandplanen)

    Använder sedan ett 10-tal år 'storebror'
    DIAMOND X-300N och en bandsdipol (Typ T2FD) DIAMOND WD-330J (HF)

    DIAMOND antennerna håller generellt väldigt bra kvalite på material och utförande.

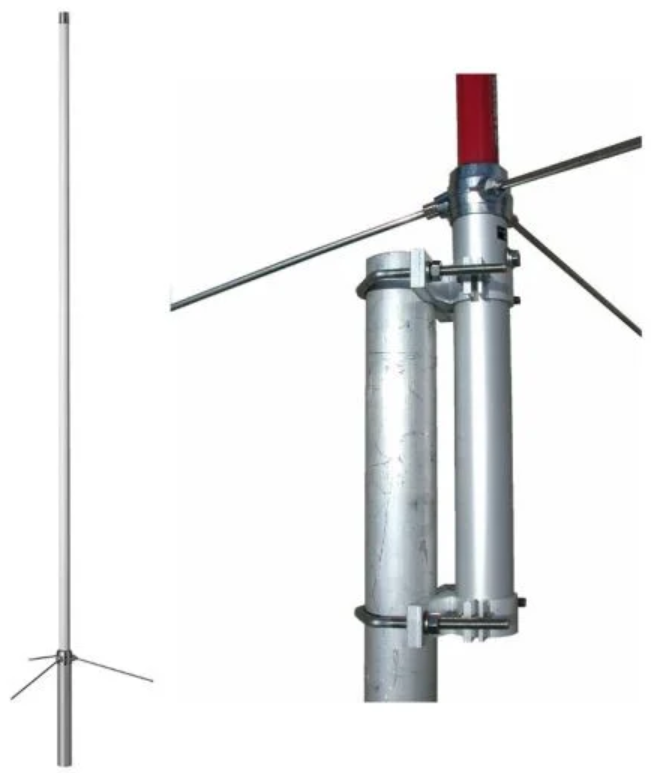

    Diamond X-50N (Lånad bild)

    Senast uppdaterat
    2024.04.13 Har precis inhandlat en ny 'DIAMOND X-50N' VHF/UHF vertikal - Tanken är att montera den permanent vårat
    sommar-QTH, då blir det möjligt att vara igång på VHF/UHF därifrån också!.


    ToDo
    Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...

  • Inget just nu...


    Beskrivning
    Diamond X-50N är en rundstrålande 'stackad' glasfiberantenn för 2m/70cm amatörradio band.
    All teknisk dokumentation ligger längst ner på sidan under '
    Länkar / Leverantörer / Referenser'

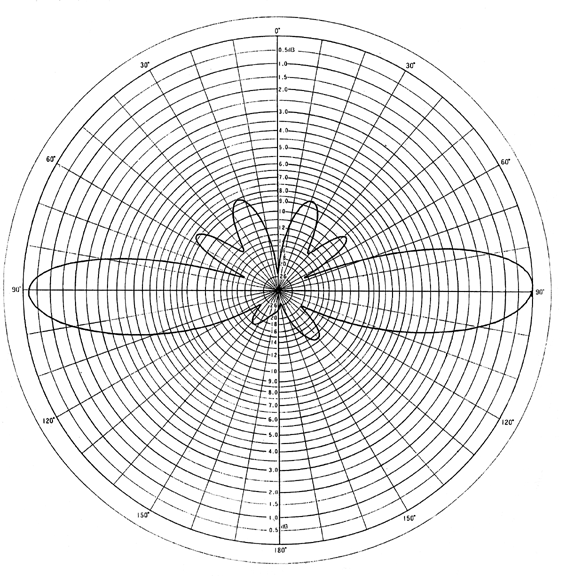

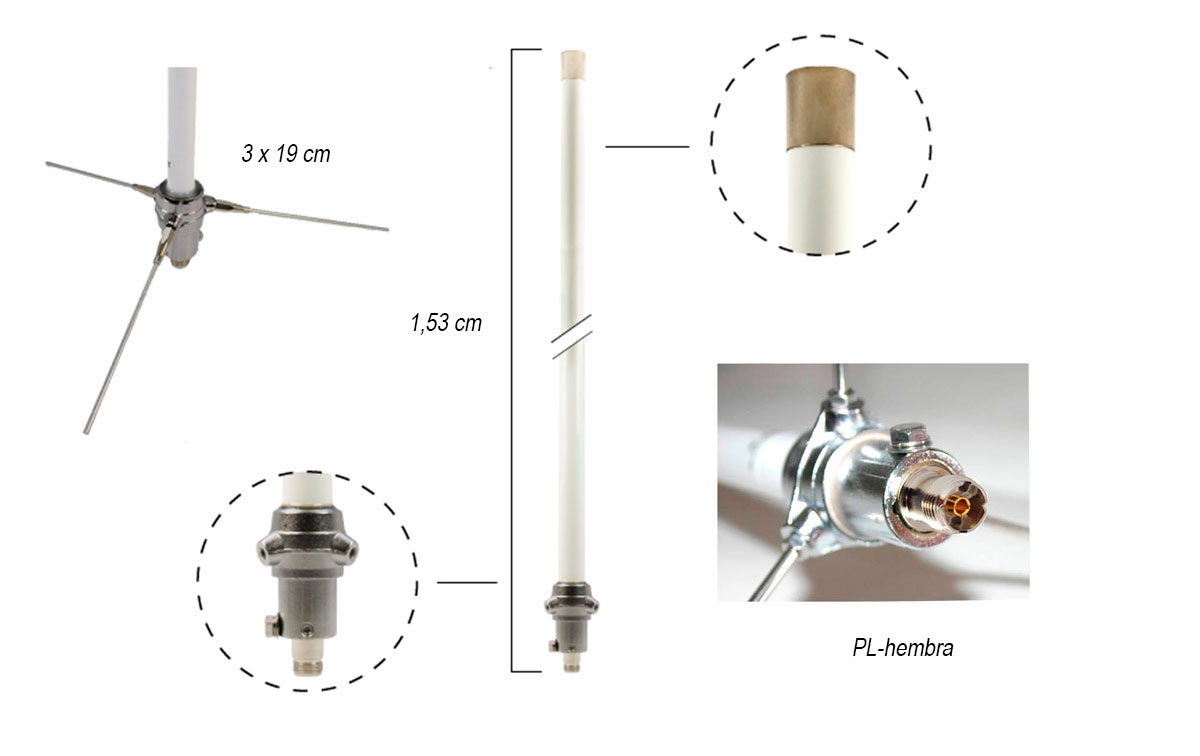

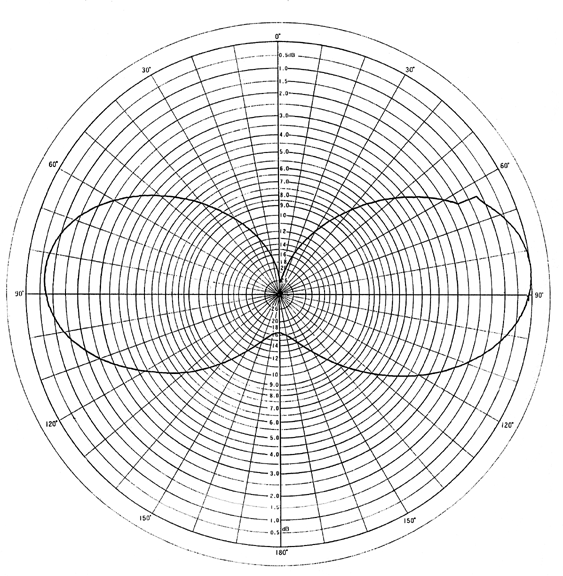

    Diamond X-50N detaljer / strålningsmönster (Lånade bilder)

    Tekniska data Diamond X-50NA
    Antenna type ........................ Vertikal, Omni-directional
    Stacking 2m ......................... 3x 1/4 λ
    Stacking 70cm ....................... 3x 5/8 λ
    Stacking ............................ 6/8 λ
    Mono-/Multiband ..................... Dual band
    Supported Bands ..................... 2m, 70cm
    Impedance [Ω] ....................... 50
    Max. Power [W] ...................... 200 W
    Frequency Range ..................... 144-146, 430-440 MHz
    Antenna Type ........................ Omni-directional Antenna
    Design of antenna ................... VHF/UHF Omni
    Max. Mast Diameter [mm] ............. 30 - 62 mm
    X-50N Connector ..................... N Socket
    X-50A Connector ..................... UHF (SO239) Socket
    Documentation Languages ............. EN, JP
    Gain 144 MHz [dBi] .................. 4.5
    Gain 432 MHz [dBi] .................. 7.2
    Color ............................... White
    Weight (Transport) [kg] ............. 1.1
    Length [m] .......................... 1.7


    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1] wimo.de

    Länkar / Referenser:
    [R1] DIAMOND X-50NA
    Instruktionsbok 846Kb .pdf fil
    [R2] DIAMOND X-50NA Parts List 526Kb .pdf fil


    'Disclaimer'
    The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registe#F41F21 product / trademark or company name on the page is the property of their respective owners.

    Notera!
    Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

    Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
