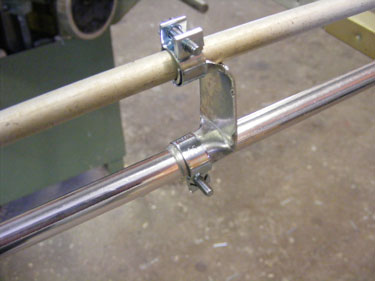

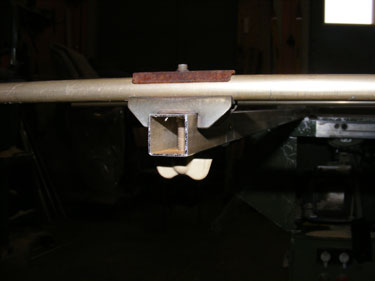

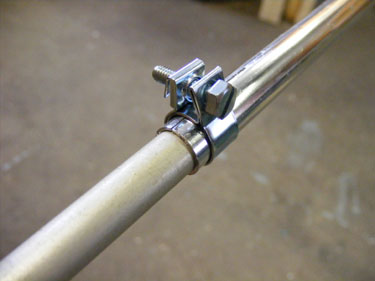

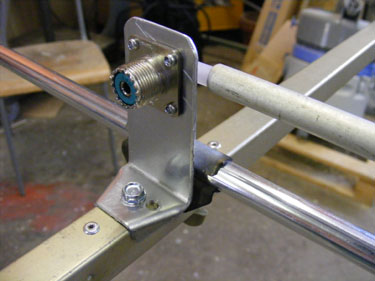

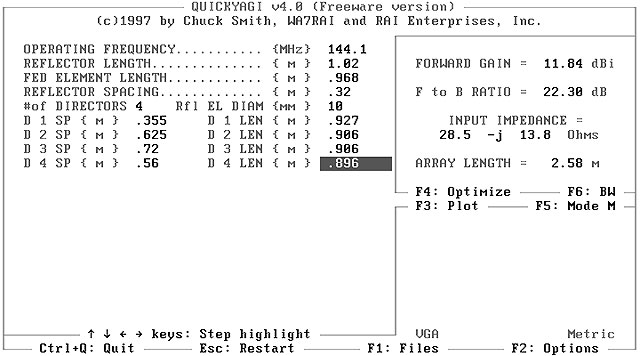

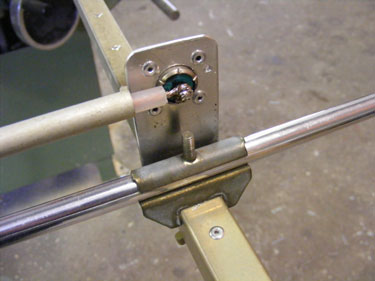

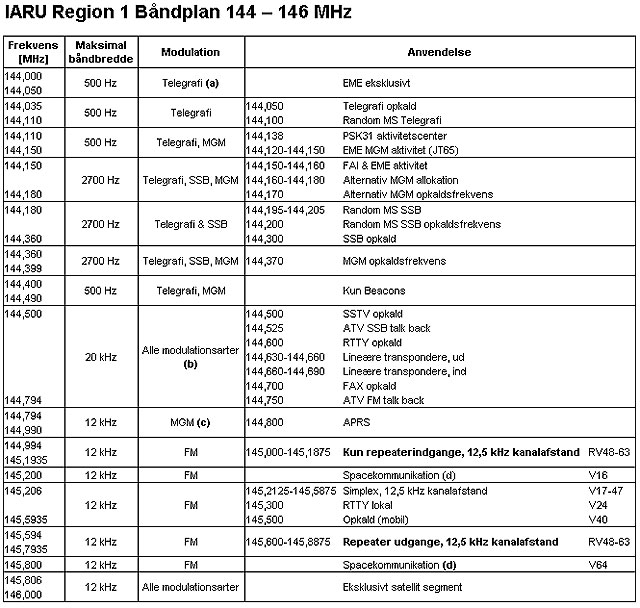

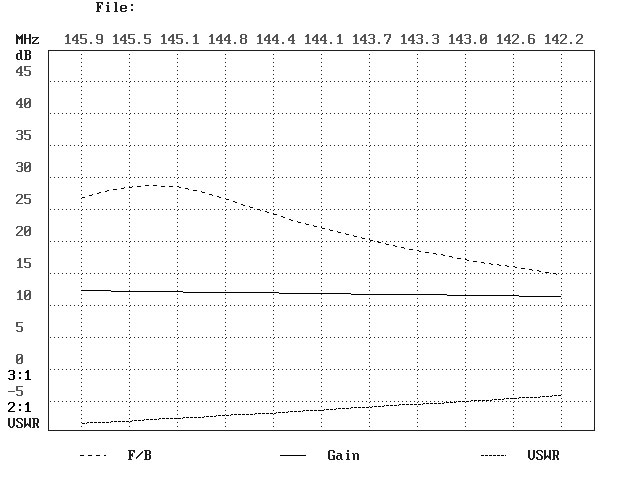

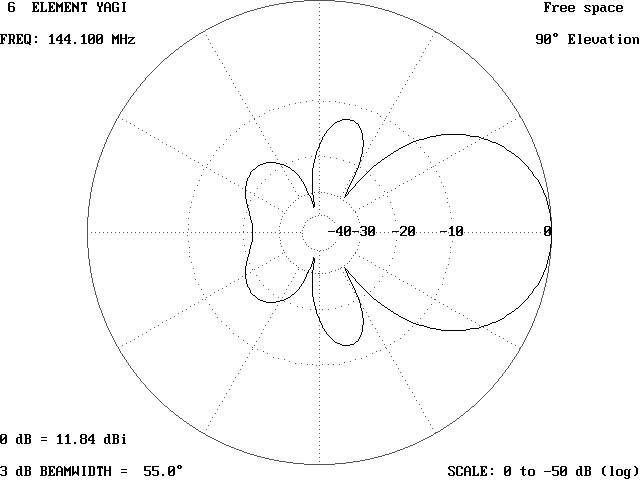

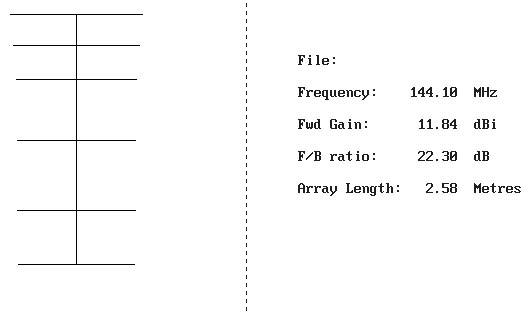

![]() - 144MHz 6-Element YAGI - 2008.03.30 'Snickrade' ihop en 6-element Yagi för 144MHz (2meter) - Grundritningen kommer från DK7ZB http://www.qsl.net/dk7zb/start1.htm - DK7ZB antennerna har i originalutförande en enkel och finurlig koaxial match. Jag använder inte den matchningen. Har ändrat (Förenklat) lite när den gäller den mekaniska konstruktionen. Använder många 'återvunna' delar från en gammal TV-Antenn för TV band III. I princip så har jag bara förlängt elementen lite och flyttat på dom. Samt gjort en matning med gamma match. 2008.03.30 Antennen är nu färdig, tog några bilder. ![]() 144MHz 6el Yagi - Matning / Gamma-match - Matningen är väldigt enkel. Använder en s.k. 'Gamma-match' - Idén är att mata det balanserade drivelementet 'asymetriskt' för att därigenom erhålla anpassning (Matchning) mot den obalanserade coaxial matningspunkten. Gamma-röret (Gamma-Rod) är ett ca: 180-200 mm långt aluminiumrör med innerdiameter 8mm, i det passar koaxialkabelns dielektrum nästan perfekt. Koaxialkaben är av typen RG-8/RG-213 och är ca: 200-220 mm lång (Från centrum till dess ände, se bild). Skala bort ytterhölje och skärmstrumpan,- endast mittledaren och dess isolering (dielektrum) ska användas. Avståndet mellan drivelement och gamma-rör är 30mm Notera att man måste använda koaxialkabel med flertrådig mittledare för att få upp kapacitansen. (Kapacitansen utgörs av coaxialkabelns mittledaren och gamma-röret) Ett 30mm högt kopplingsbleck i aluminium (Se bild/skiss) ansluter gamma-röret till drivelementet, avståndet från centrum till kopplingsbleckets anslutningspunkt på drivelementet är 150 mm. (Kan behöva justeras ut till 170 mm) - Källor - Länkar till ställen på internet som behandlar ämnet gamma-match http://www.vk1od.net/GammaMatch/gamma.htm http://www.cebik.com/trans/gamma.html ![]() Matningspunkt från baksidan. SO-239 ihoplödd med coaxial kabelns mittledare. ![]() Matningspunkt från framsidan. ![]() Gammaröret med kortsslutningsbleck ![]() Drivelement med justerbara ändar. ![]() Bom/Element infästning (Återvunnen från gammal TV-Antenn - Technical data - Kalkylerat azimut plan från QY4 ![]() Kalkylerat elevations plan från QY4 ![]() Kalkylerad bandbredd från QY4 ![]() Kalkylerade data / Layout från QY4 ![]() Ingångsdata från QY4 SPECIFICATIONS ======================================== Längd REFLEKTOR ............. 1020 mm Längd DRIV ................... 968 mm Längd DIR1 ................... 927 mm Längd DIR2 ................... 906 mm Längd DIR3 ................... 906 mm Längd DIR4 ................... 896 mm Avstånd från REFLEKTOR --> --> Till REFLEKTOR ............. 0 mm --> Till DRIV ................ 320 mm (320 från REFLEKTOR) --> Till DIR1 ................ 675 mm (355 från DRIV) --> Till DIR2 ............... 1300 mm (625 från DIR1) --> Till DIR3 ............... 2020 mm (720 från DIR2) --> Till DIR4 ............... 2580 mm (560 från DIR3) Bomlängd .................... 2610 mm ![]() IARU Bandplan Go Back! ![]() ![]() ©1999-2006 SM2YER Goran |
