Reparerar / Provar ZETAGI BV-135 HF-Slutsteg (27MHz) |
|
Senast uppdaterat
2023.05.07 Gör ett reparationsförsök av ett ZETAGI BV-135 rörslutsteg åt en radio-kompis. Slutsteget har två ryska 6P45S rör, dom är eqvivalenter till EL509 / EL519 och 6KG6

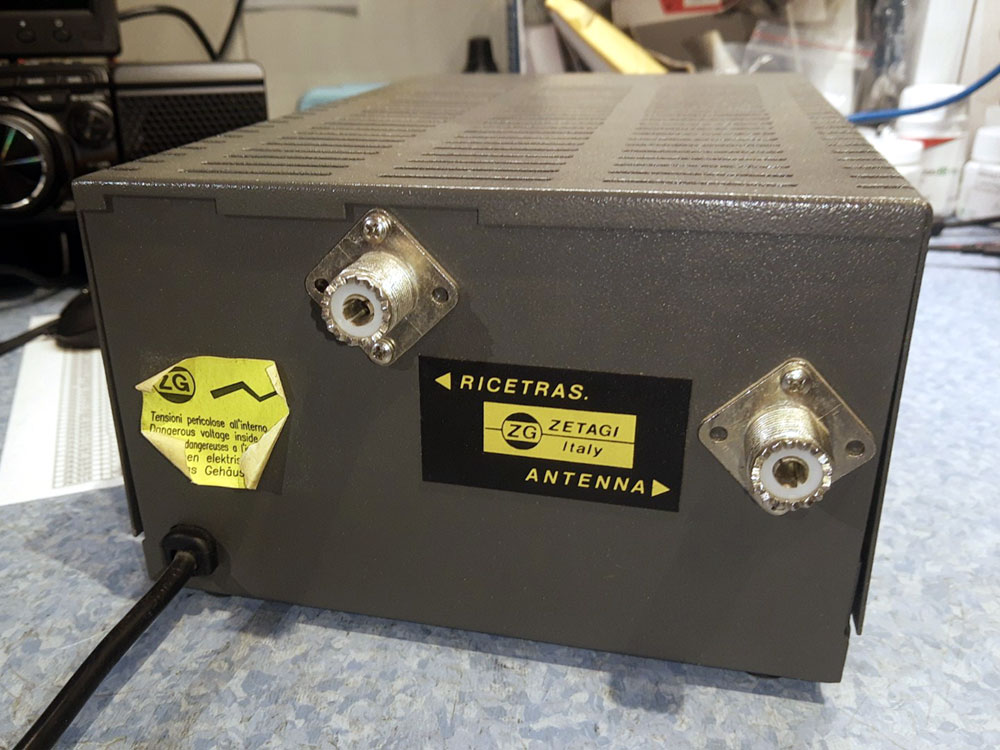

ZETAGI BV-135 front / bakstycke
I detta exemplar har brytaren och (Plast) området runt effektväljaren 'HI/LO' fått det lite varmt så att brytaren har fastnat.
ZETAGI BV-135 Invändigt
Tekniska DATA
Tekniska data för 'ZETAGI BV-135'
========================================================
Typ ............................ HF-Amplifier
Tubes .......................... 2x EL519 or Eq.
Frequency range ................ 26-30 MHz
Voltage Mains .................. 220-240VDC
Current drain .................. Max ? A
Drive power .................... AM/FM/CW 1-10 W
SSB 1-20 W (PEP)
Maximum output power ........... AM/FM/CW 160-200 W
SSB 400 W (PEP)
IN/Output impedance ............ 50 ohms
Dimensions ..................... (W) 17cm X (H) 12,5cm X (D) 35cm
Weight ......................... 5 Kg
Manufactured ................... Italy, 19xx-200x
========================================================
|
Länkar / referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
[R1] Kretsschema för ZETAGI BV-135
[R2] Datablad för 6KG6
[R3] datablad för EL509
[R4] datablad för EL519
[R4] datablad för 6p45s
[L1]
