INDEX
Senast uppdaterat
2017.07.06 Instrumentet levereras utan batterier / batterihållare, där är inte ens med någon eleminator / strömförsörning överhuvudtaget!?, det måste man fixa själv!
Fick hem batterihållare och anslutnings kontakterfrån Electrokt.se[L2] idag. Beställde hållare för 4xAAA batterier och passande tryck-knapps anslutningar (samma som anv. till 9V batterier) - Kopplar två batterihållare i serie för att få ut 12V (8x1,5V), instrumentet ska drivas med likspänning 12-15Volt

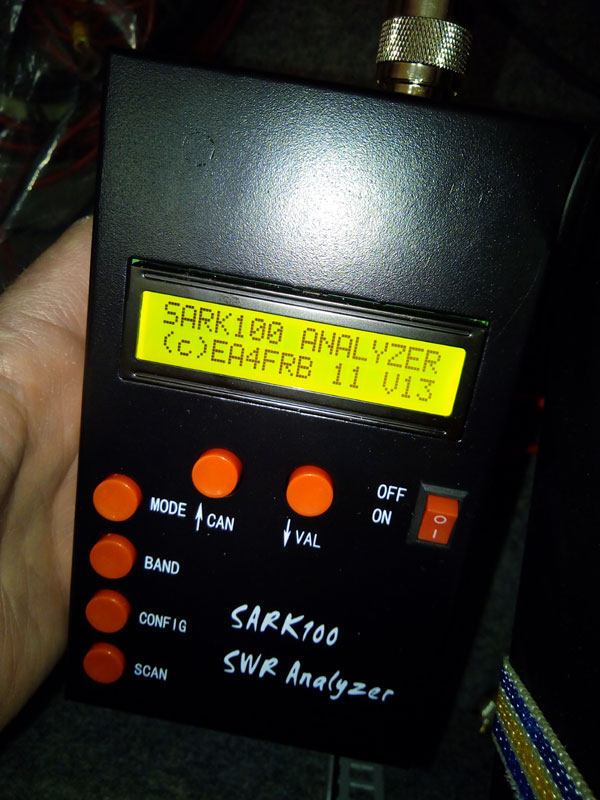

2017.07.05 har testat SARK-100 instrumentet i ett par dagar nu. Det är mycket enkelt att använda, man startar upp det, väljer band och trycker 'scan' så scannar instrumentet igenom valt band, efter några sekunder visas användbar bandbredd och sedan visas center frekvens, swr och impedans.

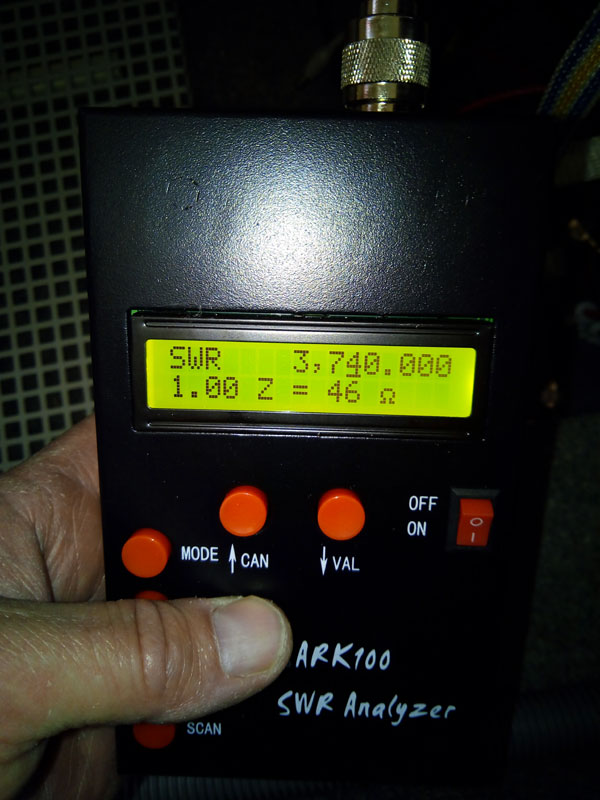

testar LimPro-80 mobilspröt

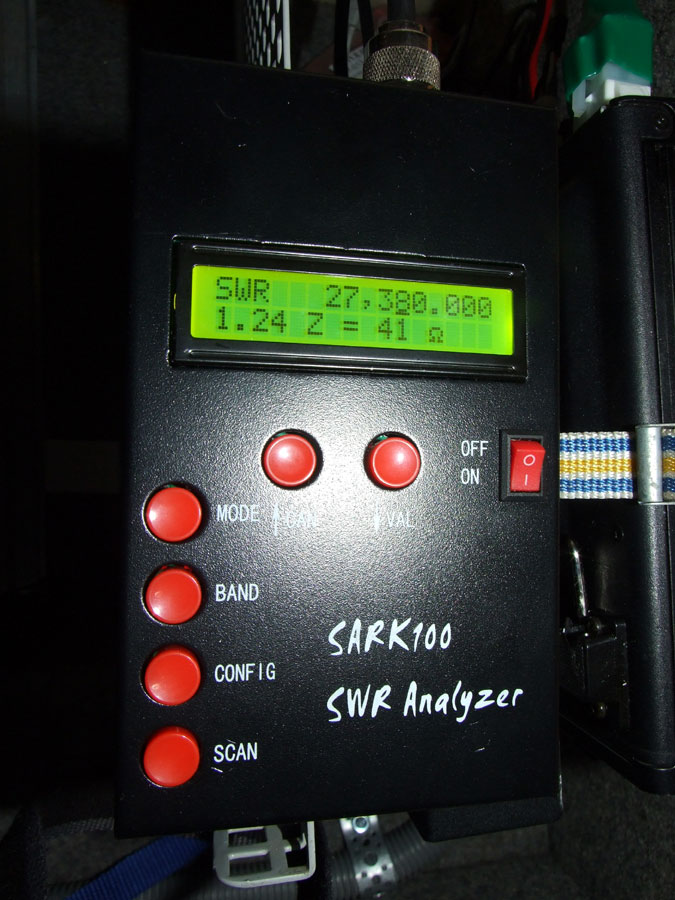

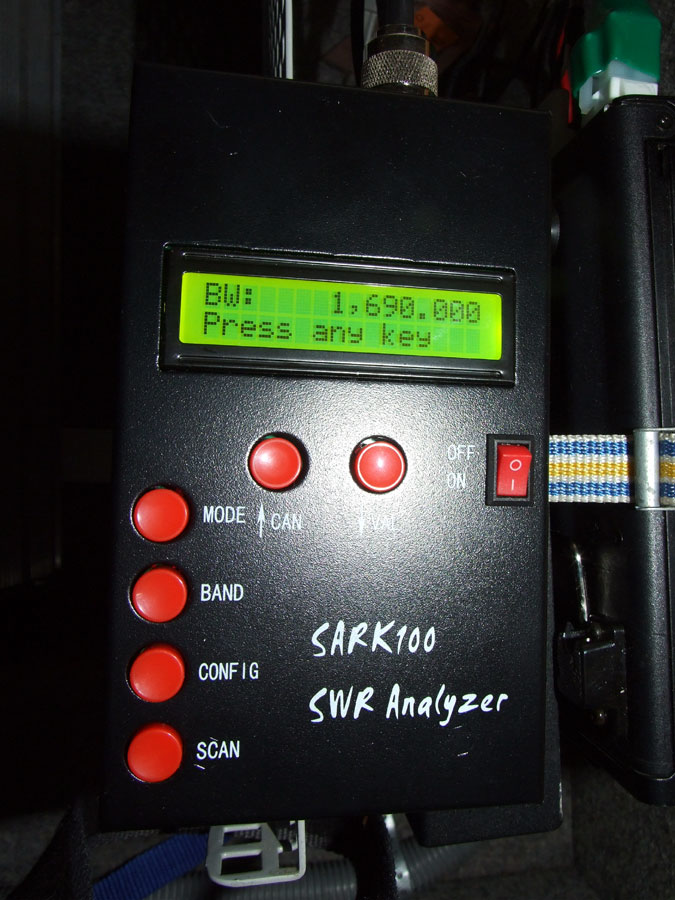

testar LimPro-11 mobilspröt
Resultat, antenn test med SARK-100 ===================================================================== Antenn | CF | BW | SWR@CF | Q@CF ===================================================================== LimPro-80 | 3,740 | 500KHz | 1:1 | 49Ω LimPro-11 | 27,380 | 1,69MHz | 1:1,24 | 41Ω ===================================================================== CF = Center Frequenzy, BW = Usable BandWith, Q = Impedance |
Beskrivning
SARK-100 är klart prisvärd, kostade ca: 550kr inkl. frakt beställde mitt exemplar via eBay[L1] från en säljare i HongKong.
Enl. specifikationerna ska man kunna mäta (Uppskatta) följande faktorer:
- Measure antenna electrical parameters: SWR, impedance
(resistance + reactance), capacitance, inductance) - Measure feedpoint impedance
- Measure ground loss
- Adjust antenna tuners and determine loss
- Measure inductors and capacitors
- Measure coax transmission line
(SWR, length, velocity factor, approximate Q and loss, resonant frequency, and impedance) - Measure and determine optimum settings for tuning stubs
(SWR, approximate Q, resonant frequency, bandwidth, impedance) - Measure balun loss
- Measure inductor Q

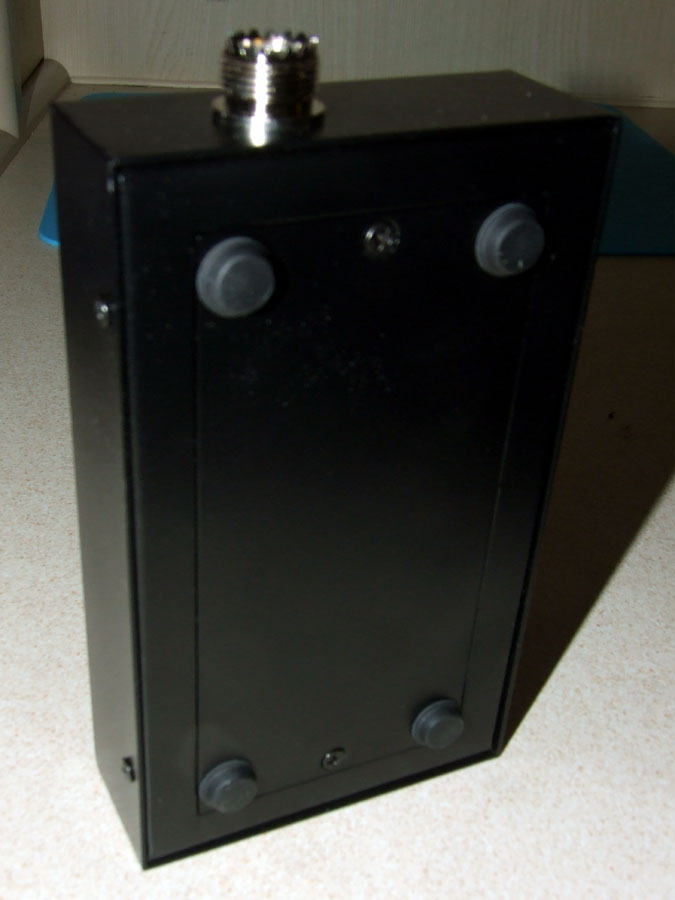

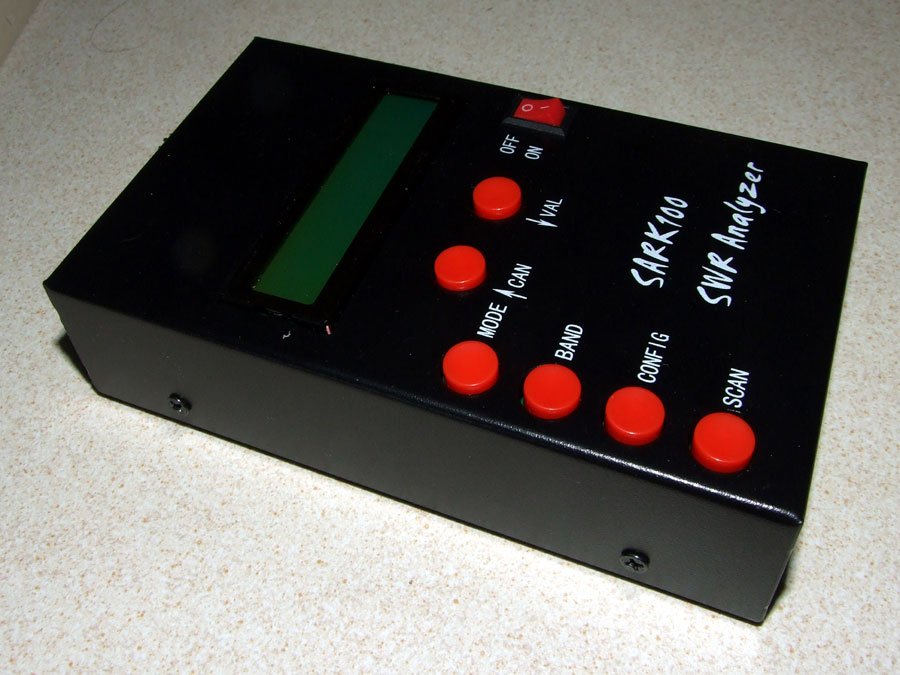

SARK-100 Framsida / Baksida

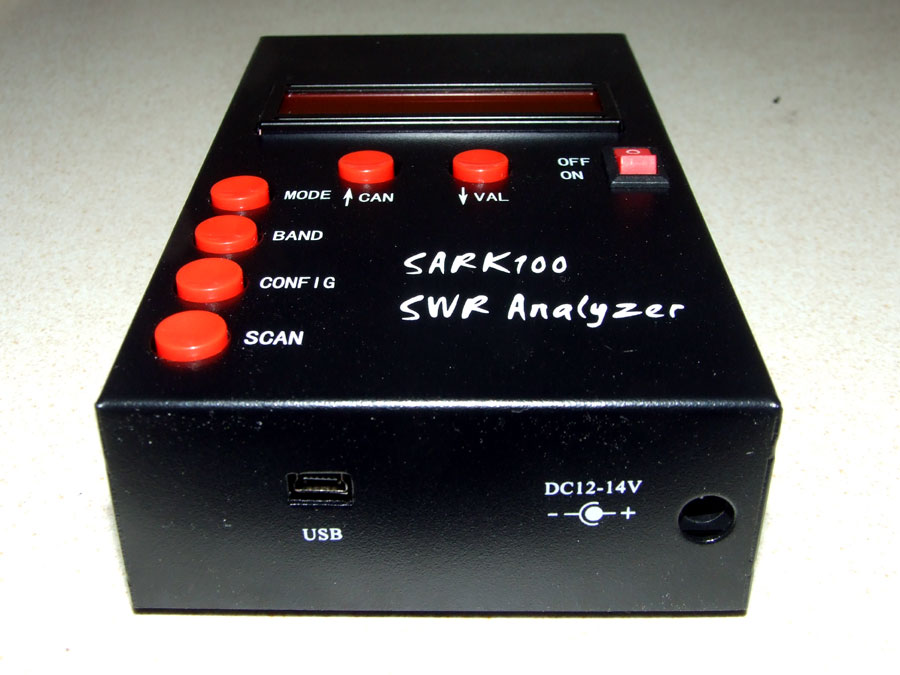

SARK-100 / Undre gavel
Tekniska data 'SARK-100'
=====================================================================
Typ ............................... Antenn analys-instrument
Frequency Generation & Control .... 1 - 60 Mhz
Source Impedance .................. 50 Ohms
Stability ......................... +/- 100 ppm
Spectral Purity ................... Harmonics down >- TBD dB beyond 60 MHz
Step Size ......................... User configurable increments of
100 Hz, 1 kHz, 10 kHz, and 100 kHz
SWR Usable Measurement Range ...... 1.0 to 9.99
Impedance: Approx. ................ 5 to 2000 ohms
RF Output ......................... Adjustable 2.0 Volts pp (typ)
Power Supply ...................... Powered by external 12 to 14V DC, 500mA
Push Buttons (5) .................. "Mode", "Band", "Config", "Scan", "Up", "Down"
Switch ............................ "Power On"
Connectors ........................ SO-239 / RF
USB ............................... Mini-B receptacle
External Power .................... 2.1mm Power Jack (center pin positive)
Size .............................. 150 x 90 x 40mm / 5.9 x 3.54 x 1.57"
=====================================================================
|
Några noteringar Plus :-)
Några noteringar Minus :-(
Till index / top
Länkar / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
[L1] eBay.com
[L2] electrokit.se
[R1] SARK-100 användar manual i .pdf format (4,9Mb)
[R2] Information om SARK-100 @ EA4FRB Web-site
[R3] Programvara för SARK-100 @ SM6WHY Web-site
