- Mastbygge hösten 2006 -
2006.09.22 Sista gjutningen klar! Stort tack till SM2YIP Yngve som har skottat sand och rattat betong-blandare ikväll.

2006.09.19 Idag gjorde vi första gjutningen av plattorna till mast foten. många tack till Roger som hjälpte till hela kvällen. Här är lite bilder och info från höstens mastbygge. Jag lägger ut mera allt eftersom...

---

- Mastfot -
Mastfoten består av tre separata betong plintar d=315mm H=1500mm på betongplatta 700x700x200mm, med 3x ingjutningsbult M16x1000mm, armering 2 lager matta 150x150x6 + 3x armering d12x1500mm per plint (Betong kvalite K20)

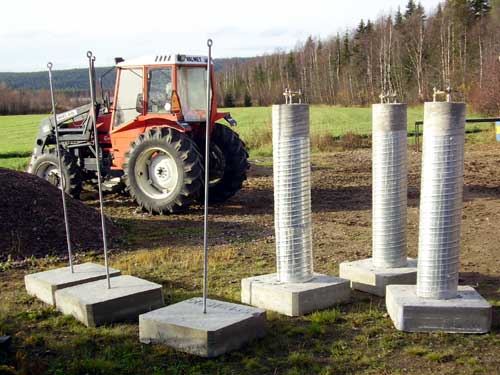

Färdiga betongdetaljer

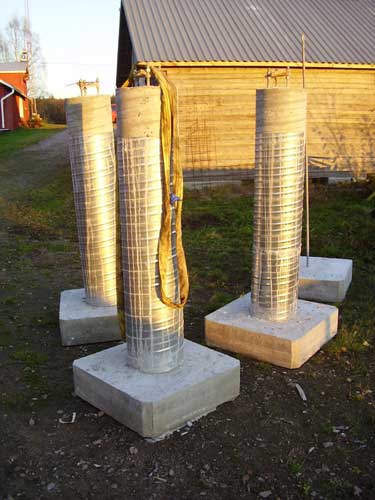

Tre mastfötter

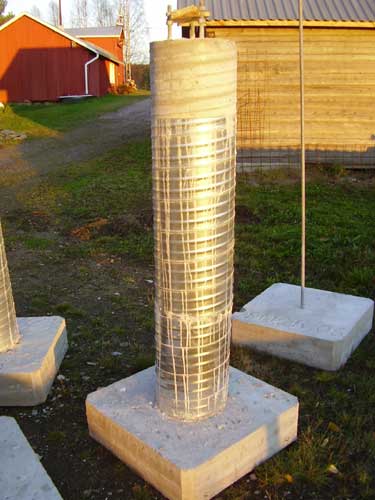

Färdig mastfot

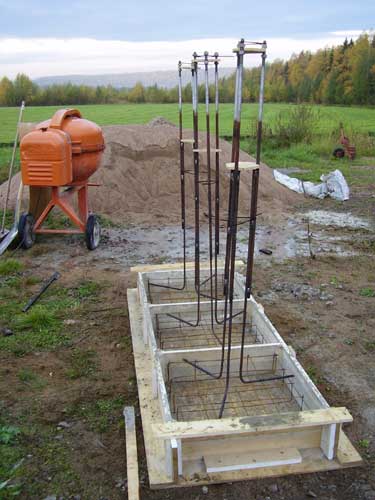

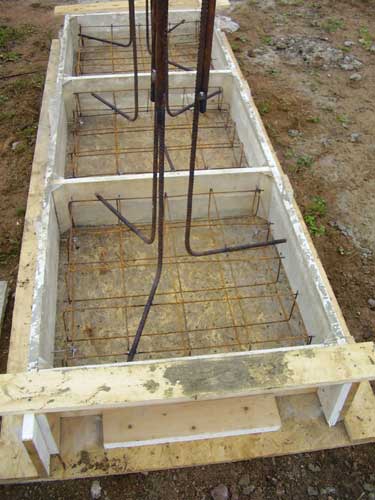

Form för 3st mastfot


Närbild av armering i mastfot...

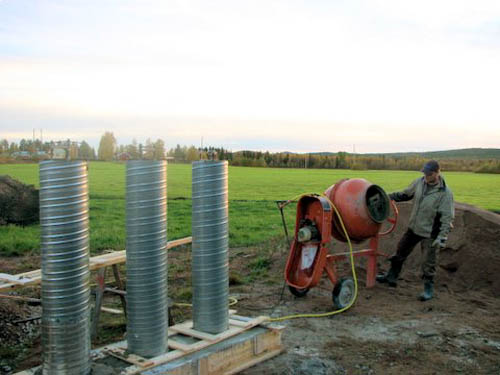

...Jobb pågår! Gjutning av mastfot (Foto: SM2YIP)

---

- Stagfäste -
Stagfästen består av tre separata betongplattor 700x700x200mm, med dragjärn D25x2200mm. Armering 2 lager matta 150x150x6 (Betong kvalite K20)

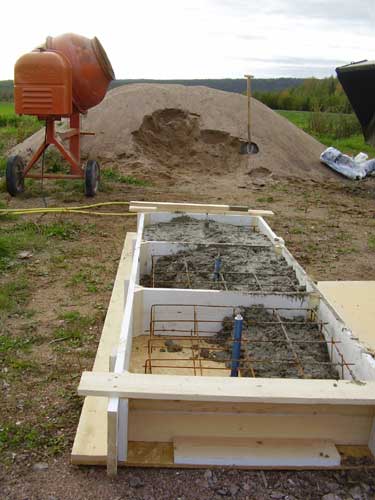

...gjutning av stag plattorna på gång, dom blå rören är 'hål' för dragjärnen...

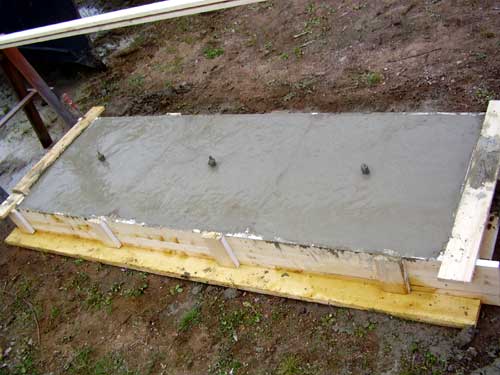

...Stagplattorna är färdig gjutna

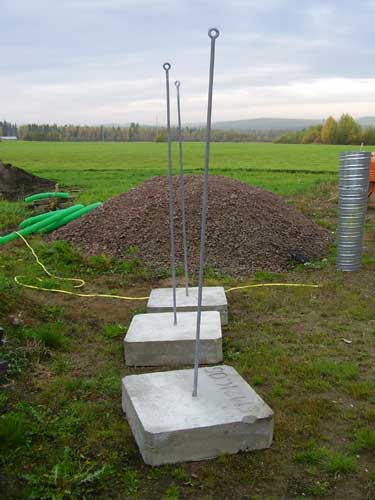

Stagplator med dragjärnen monterade

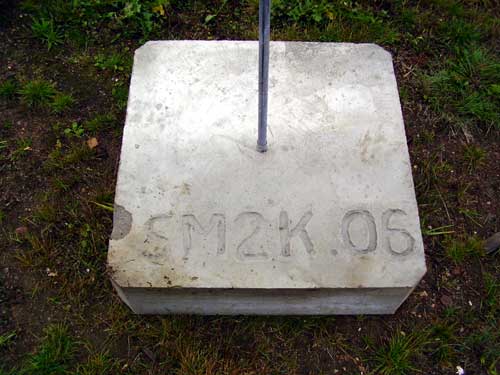

Närbild av Stagplatta

---

- Kabelrör -

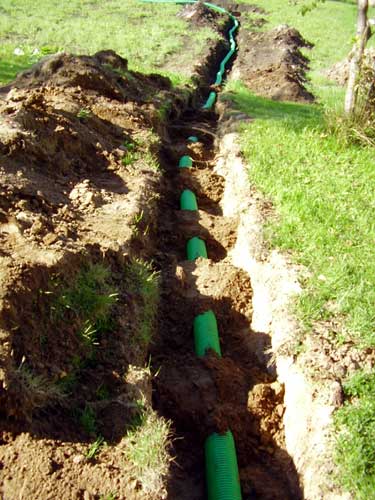

Kabelgrav och kabelrör på gång
