- Renovering CDR TR-44 rotor -
2008.04.07 Ombyggd styrenhet nu klar. Den observante ser säkert att lådan är ett 'återvunnet' nätaggregat från en PC-Dator. Använder transformatorn, potentiometer för finjustering av skalan och säkringshållaren från original styr boxen. Alla halvledare och kondensatorer samt en del motstånd är nya, instrument, knappar o.d. kommer från den stora 'junk-boxen'.

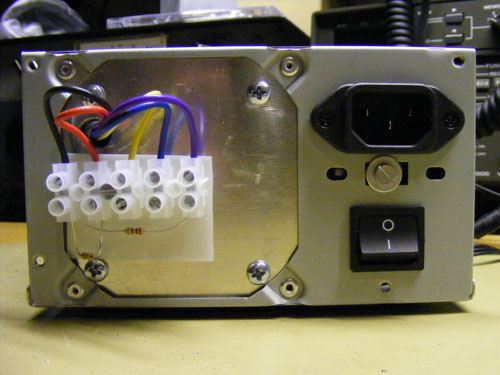

Bak panel med rotor-anslutning (Kopplingslist)

* motorkondensator Se schema nedan...
Planen är att byta ut och flytta motor kondensatorn (TRB-4) upp till rotorn för att därigenom 'spara' två ledningar i styrkabeln. Sätter in en bipolär kondensator på 100uF/63Volt som inhandlats från http://www.electrokit.se.

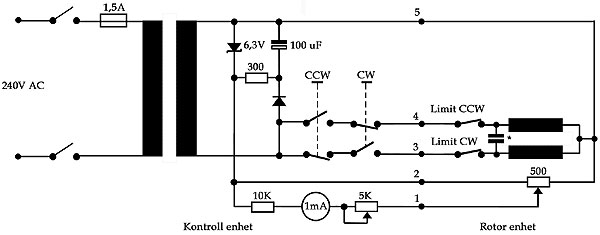

Kretsschema på den 'nya' styrenheten

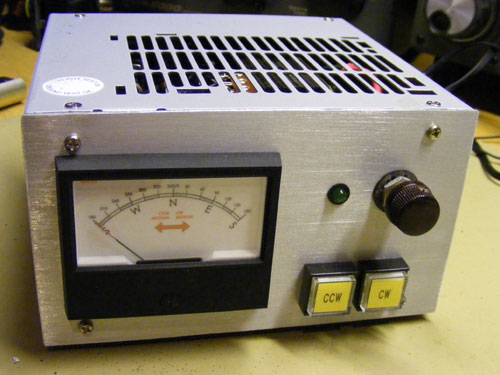

Frontpanel på den 'nya' styrenheten

Sista jobbet var att justera skal-utslag, med 270ohm på anslutning 1-2 och 270ohm på 1-5 ska motstånden motsvarar mittläge på rotorns interna potentiometer. Det panel instrument som jag använder på bilden är på 100uA (Inte 1mA som ritningen visar) - Kör därför med en 6,3V Zenerdiod i stället för 14V som är standard. Måste nog fixa till någon form av skal belysning åxå...

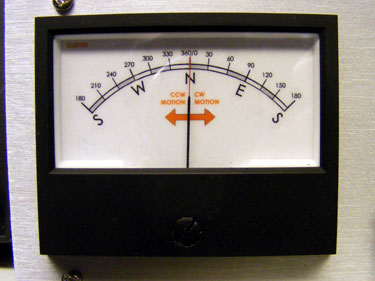

Ny skala vid justering av mittläge.

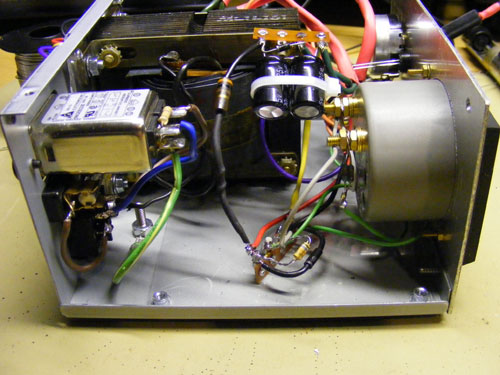

Innanmäte med likriktare / spänningsdelare för instrumentkrets.

2008.04.05 Tvättade och smorde upp allt innuti rotorn, lite nött men i övrigt OK verkar det som, hittade styrboxen, den behöver väldigt mycket översyn, bl.a. är instrumentet för visning av riktningen trasigt, så även spaken för tillslag av motorn.

2008.04.04 Påbörjade renoveringen av en gammal CDR TR-44 Rotor. Ska använda den med min 3element yagi för 6meter och min 7element yagi för 2meter. Plockade isär rotorn och konstaterade att motor och växel-låda verkar att vara hela,- det är nog bara 500ohm vrid-resistorn överst som behöver lite lagning...
