- TX Audio på HF-Banden -

2024.09.14 Testar mikrofon / inställningar med 'Marantz Pro MPM-1000' Stormembran mikrofon. Lyssnar på KIWI mottagaren som klubben SK2HG.se har i Siknäsfortet ca 25 km väster om Kalix.

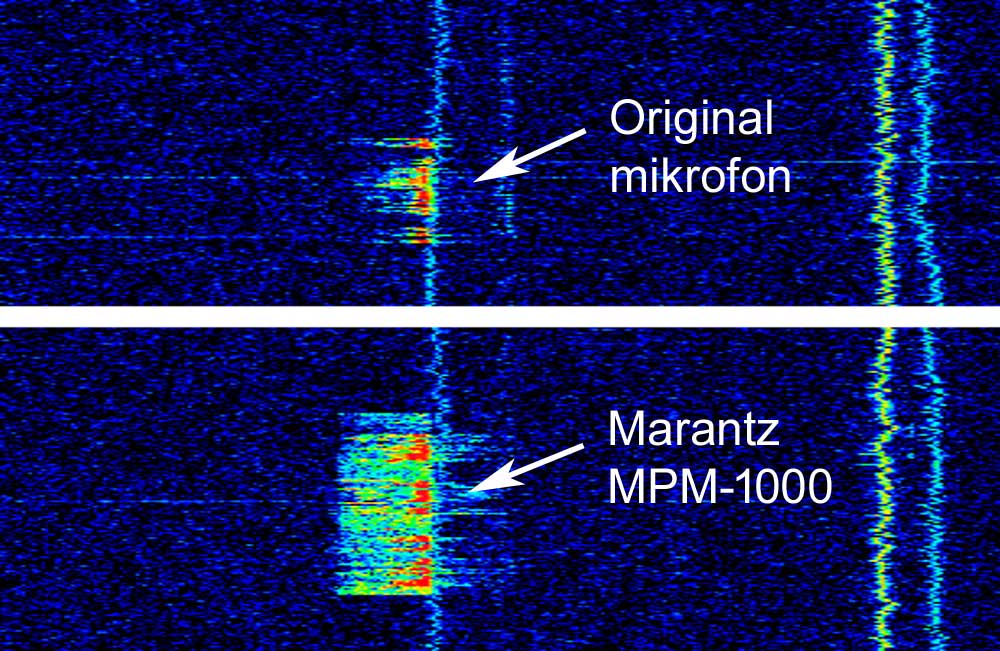

Ser på spektumet att där är bra mycket mera 'audio' information med Marantz mikrofonen, får dessvärre med lite sidoljud / brus som hörs tydligt när man är tyst (inte modulerar). Det är även lätt att övermodulera, vilket syns att man även får ganska mycket modulation som går över på det övre sidbandet.

Spectrum @ 3725KHz

På SK2HG's hemsida kan du läsa mera om KIWI mottagaren.

2024.08.22 Beställde en 'Marantz Pro MPM-1000' Stormembran mikrofon från Thomann.de. Det verkar att vara en klart prisvärd mikrofon.

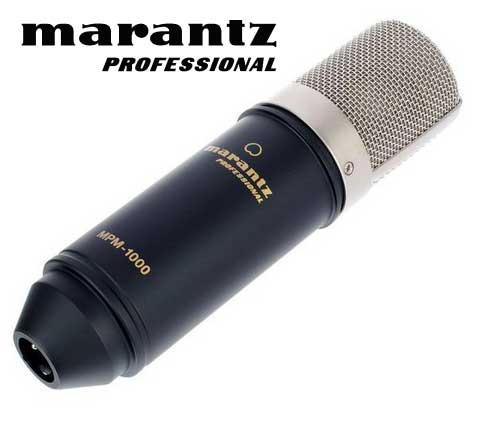

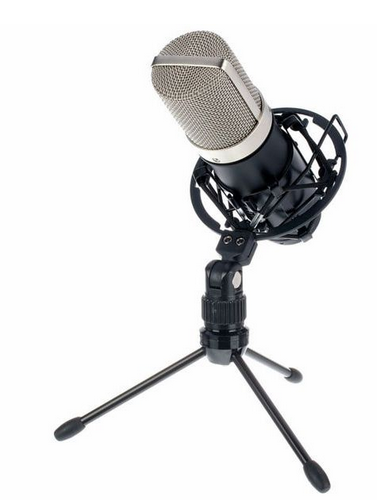

Marantz Pro MPM-1000

Marantz Pro MPM-1000 - Användar Manual (438Kb .pfd format fil)

2024.08.22 Har letat fram lite grejer som jag använt tidigare i olika audio sammanhang bl.a. i ett närradio projekt. Har tidigare även experimenterat med att koppla till HF-Radio, detta utan att egentligen komma helt i mål.

Så nu har jag kopplat upp grejerna mot min YAESU FT-710 AESS för att göra ytterligare ett försök. Inledningsvis verkar det ut lovande, allt fungerar i.a.f. som tänkt - Får goda signal / audio rapporter från mina motstationer.

Där är många inställningar att 'tweeka' på, dels i mikrofon preamp 'ART TUBE MP/C', dels i själva radion.

Mikrofoner: SENNHEISER BlackFire 527 och EALSEM ES6-Sk

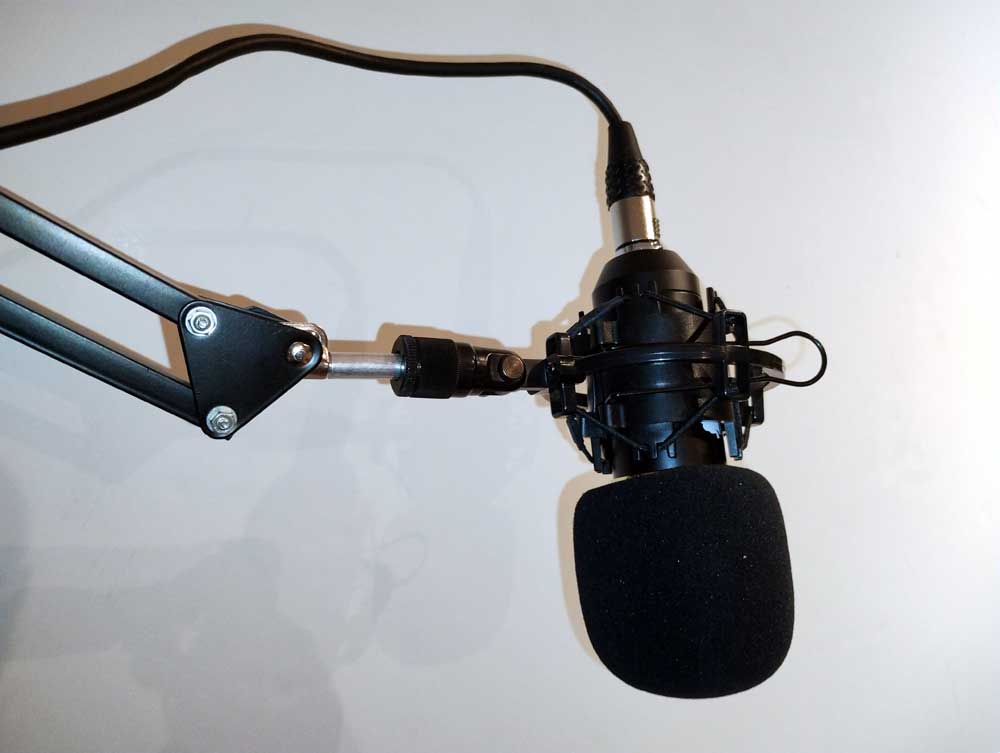

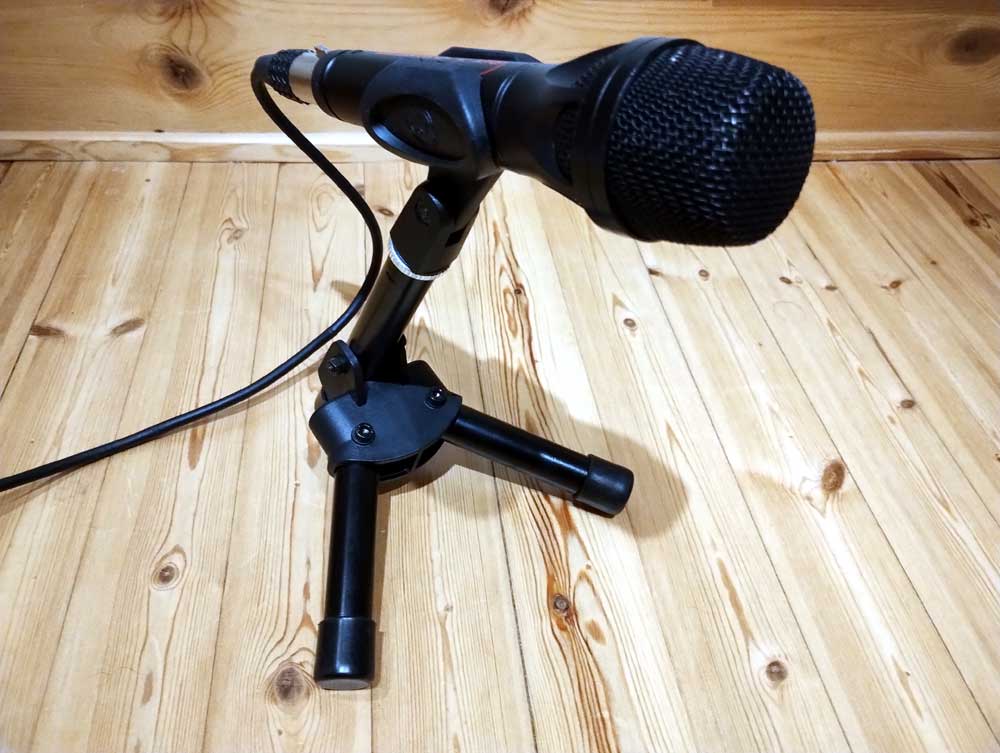

SENNHEISER BlackFire 527 är en 'Supercardioid Handheld Dynamic Microphone' tillverkad i tyskland sent 80-tal. EALSEM ES6 är en Kina tillverkad kondensator mikrofon (18mm membran).

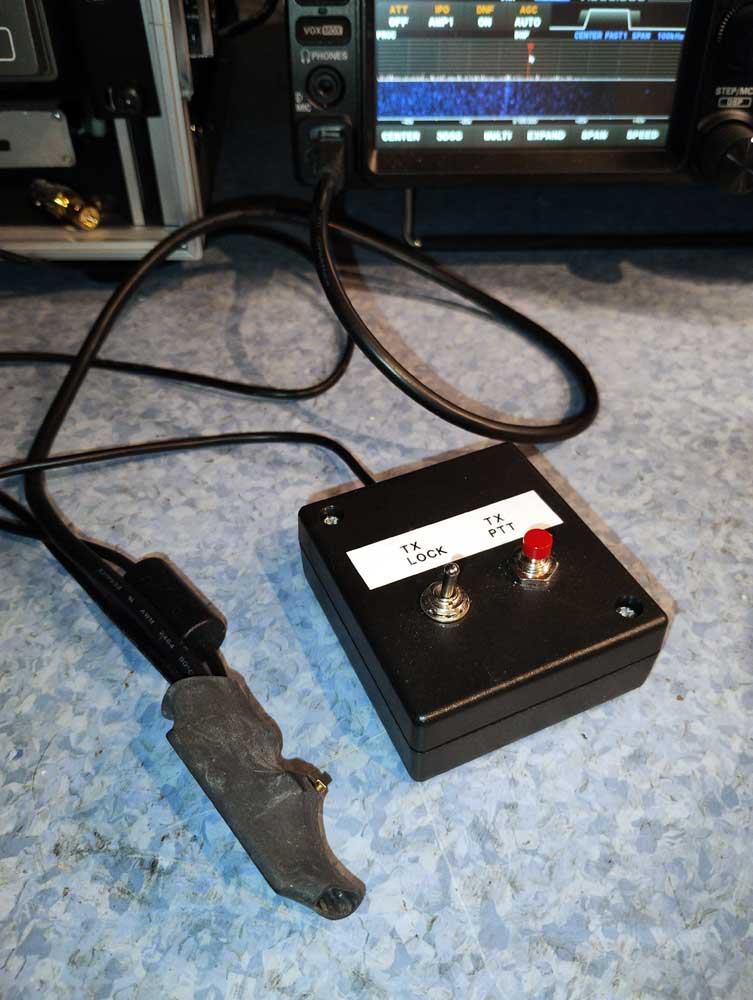

DIY PTT med kablage för YEASU / Mikrofon preamp 'ART TUBE MP/C'

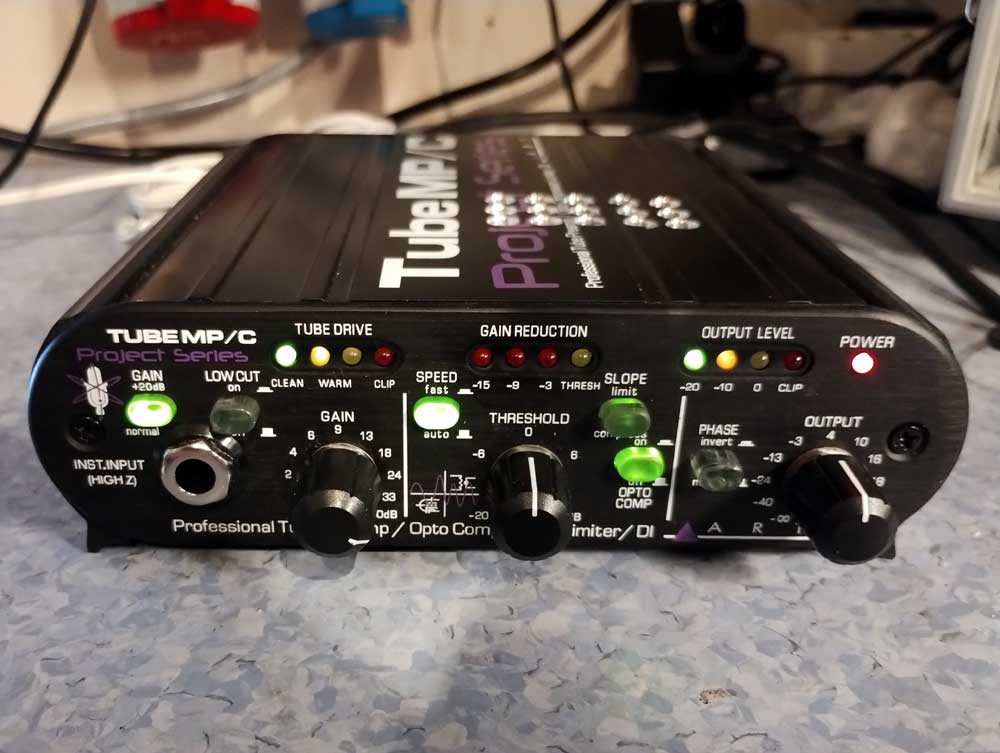

Mikrofonförstärkaren 'ART TUBE MP/C' har bl.a. ett rör-buffer steg med en dubbeltriod 12AX7 (Jämförbart med ECC83) - Compressor och limiter m.m.

Experimenterar en del med inställningar. Detta är dom jag använder just nu (2024.08.22)

Front panel
=======================================================================
GAIN +20dB ......................... On     (In)
LOW CUT ............................ Off    (Out)
GAIN ............................... 24dB
SPEED .............................. Fast   (In)
THRESHOLD .......................... 0dB
SLOPE .............................. Limit  (Out)
OPTO-COMP .......................... On     (In)
PHASE .............................. Normal (Out)
OUTPUT ............................. 4dB

Pack panel
=======================================================================
OUTPUT ............................. Inst   (Out)
PHANTOM POWER ...................... +48V   (In)**

** When used with EALSEM ES6-Sk & Marantz Pro MPM-1000

- Tekniska data / Documentation -

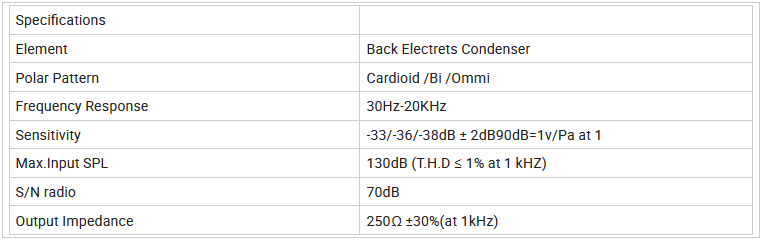

EALSEM ES6-Sk tekniska data

SENNHEISER BlackFire 527 - Användar Manual (338Kb .pfd format fil)

ART TUBE MP/C - Användar Manual (277Kb .pfd format fil)
