DIY projekt HD Web-Cam På en Raspberry Pi 4 |
|
INDEX
Senast uppdaterat
2020.05.05 SkyCam-01 är nu färdig och igång, kör 24timmar 'time-lapse' och konverterar till mpeg film. Första 'TimeLapse' filmerna börjar att komma ut ur mina SkyCam's - Filmerna ligger --> här!
ToDo
Där är alltid lite 'finlir' kvar på dom flesta projekt,- allt går att förbättra...
1. Kontrollera fokuseringen
2. Sätta ett UV-Filter (SkyLight) på optiken
3. Ev. värme på optik under vintern?
Har även påbörjat 'SkyCam-02', tanken är att använda en 'FishEye' lins och rikta optiken rakt upp för att fånga 360° himmel, med moln, sol, måne och kanske stjärnor och norrsken.
Har beställt en klar polyester 'dome' för att skydda optiken, ritar en 3D modell för att se att allt får plats. Måste kunna värma övre delen av kamerahuset för att hålla snö&is borta vintertid och kondens på sommaren och hösten. Sätter in en fläkt för att även kunna kyla på sommaren.

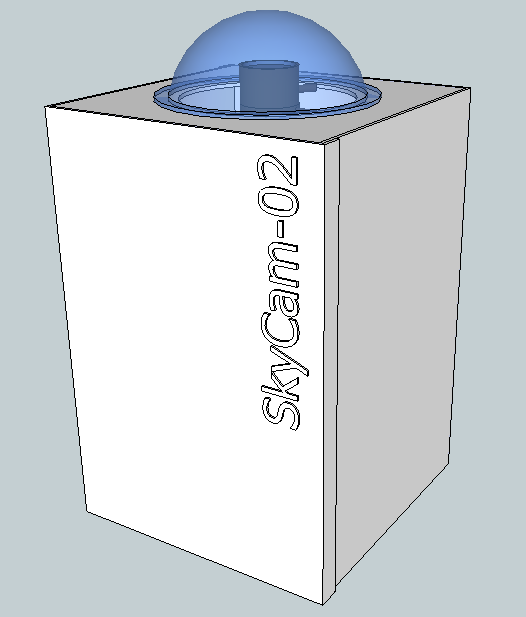

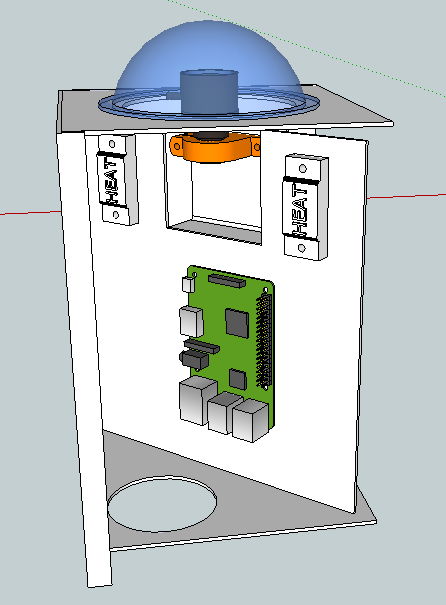

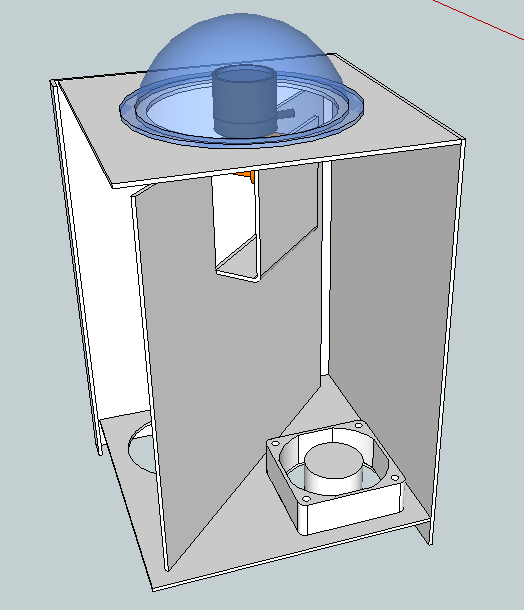

3D modell av SkyCam-02
2020.04.25 Monterar RaspberryPi, kameramodul + optik innuti kamerahuset. Kopplar ihop allt & testar, justerar fokus, allt verkar att fungera som tänkt.

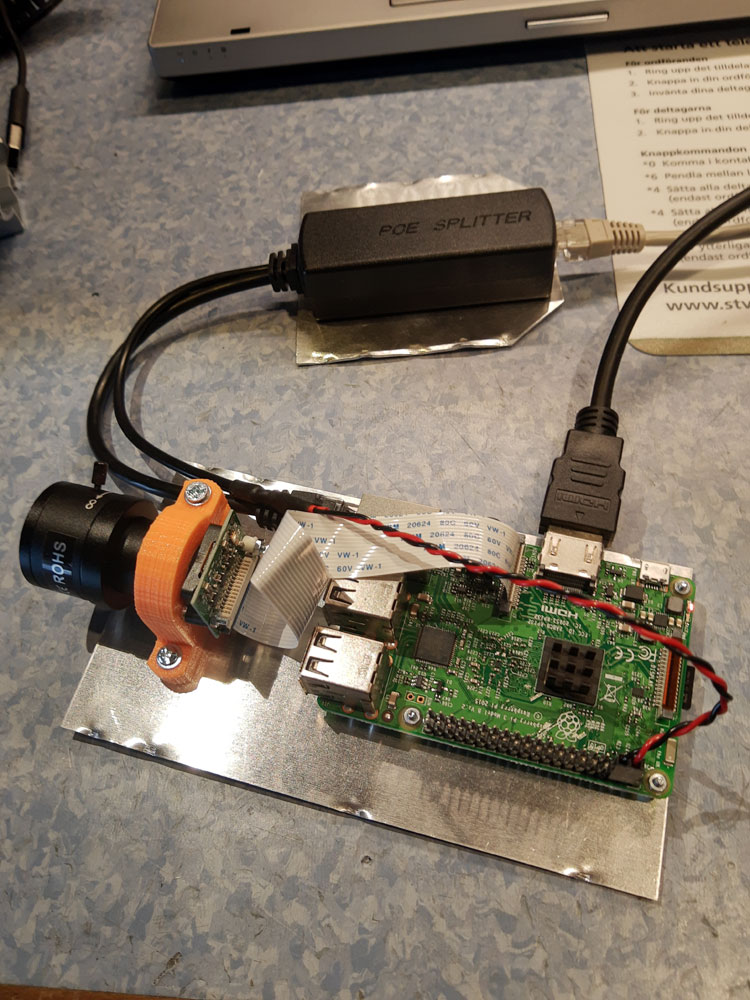

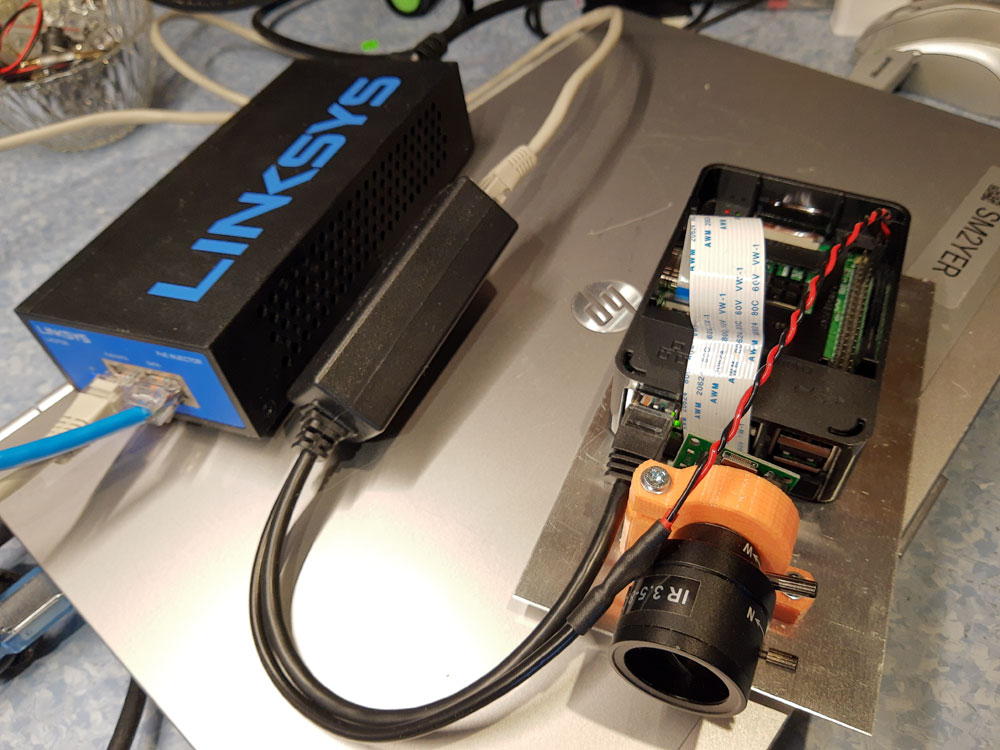

PoE injektor & PoE splitter / Kamerahus

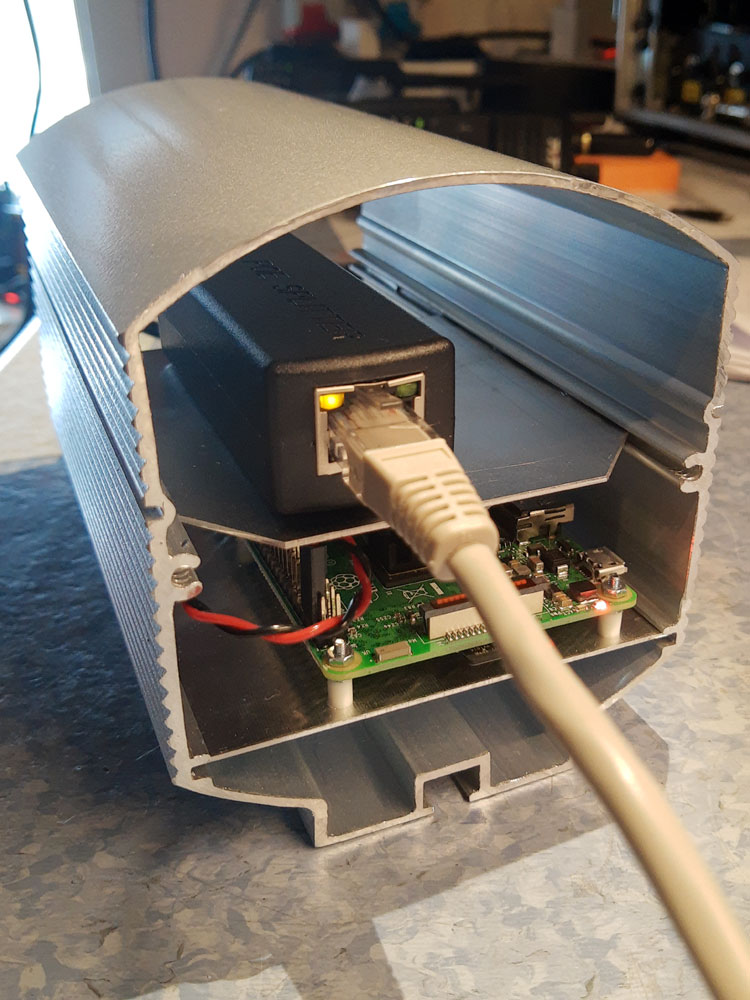

Monterar RPI och kameramodul + optik på en montage-plåt av aluminium, PoE splitter får en egen liten montage-plåt ovanför RPI / optik, sedan skjuts montage-plåtarna in i var sitt spår innuti kamerahuset. (Se bilder nedan)

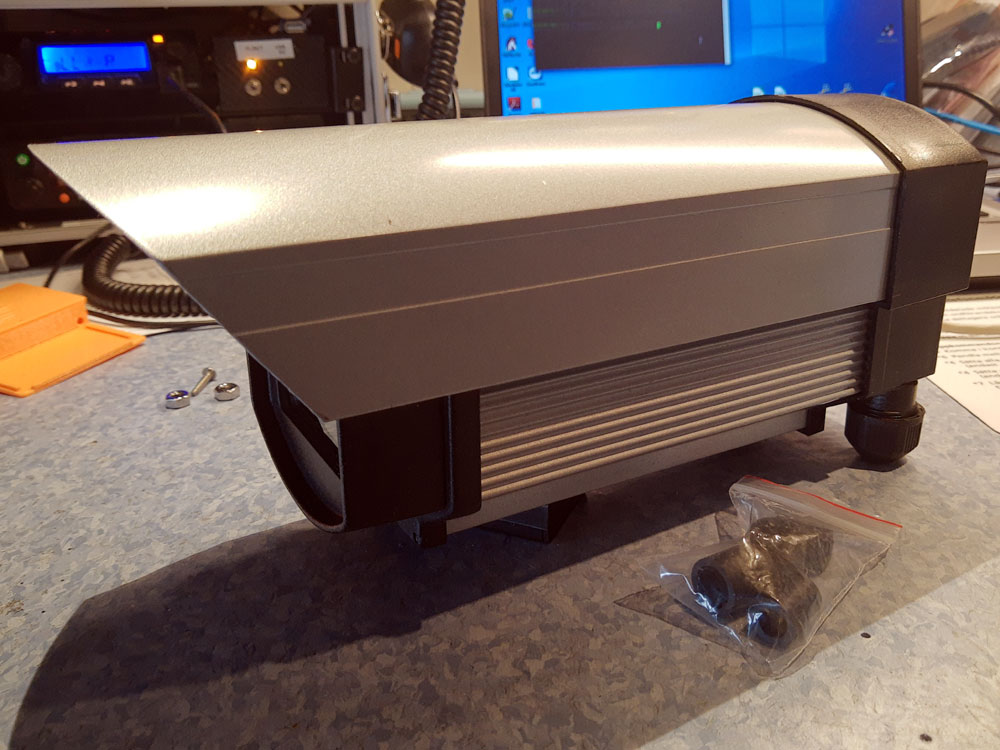

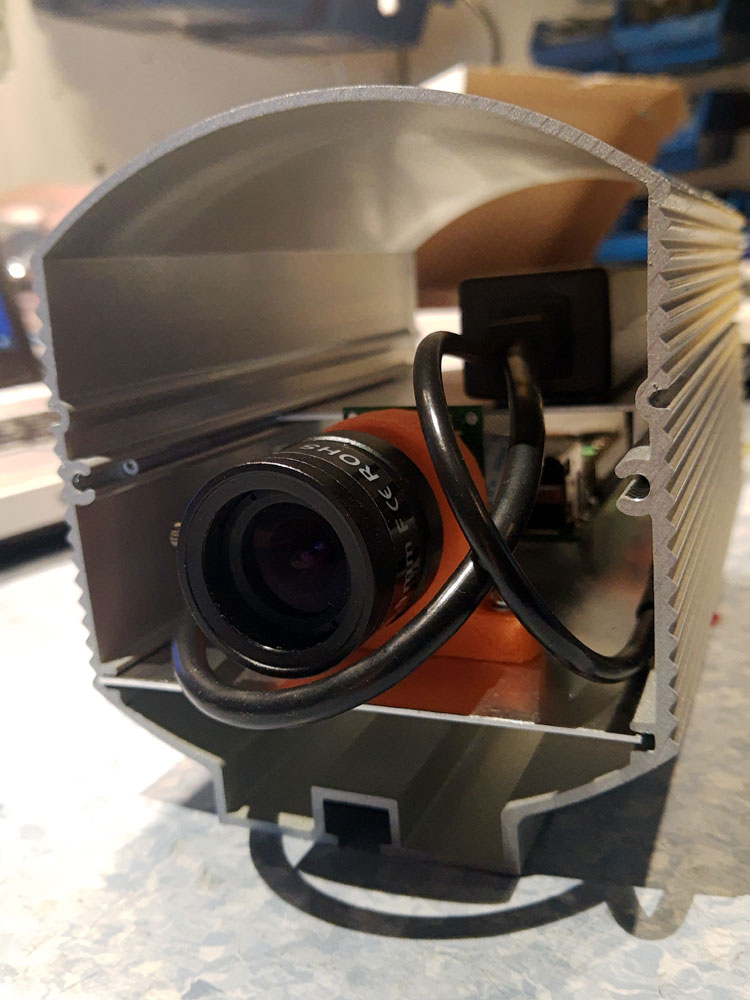

Kamerahus bak / Fram
2020.04.24 Förbereder spänningsmatning via cat6 / nätverkskabel (PoE) - Använder en 'Linksys LACPI30' PoE injector och en PoE splitter som klarar 5V/2,5A. Om man ska använda µUSB anslutningen för spänningsmatning (Normalt),- så tar allt lite för mycket plats (På bredden). Därför kör jag in 5V spänningsmatningen direkt in på GPIO pin 4 (5V) & pin6 (GND).

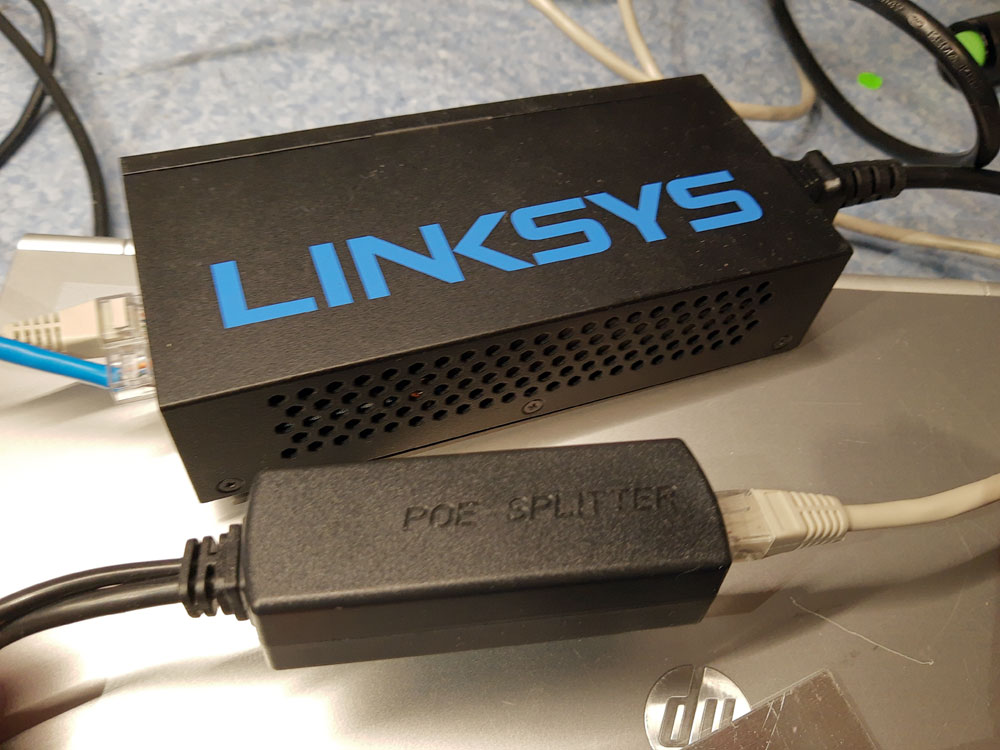

PoE injektor & PoE splitter
2020.04.22 Har all programvara och config klar, så är det dax att få in allt i kapsling. Använder ett beg kamerahus från en analog övervakningskamera. Kapar ner längden på kapslingen till ca 15cm (Var tidigare nästan 30cm lång)

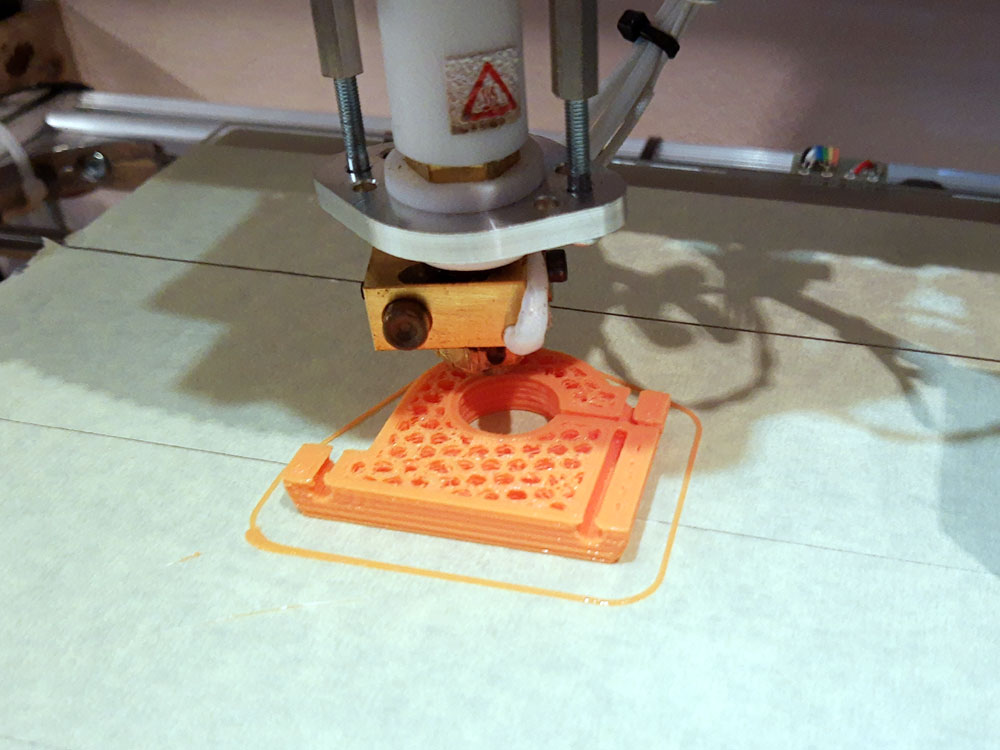

3D utskrift på gång / DIY fäst-detalj för kamera-optik

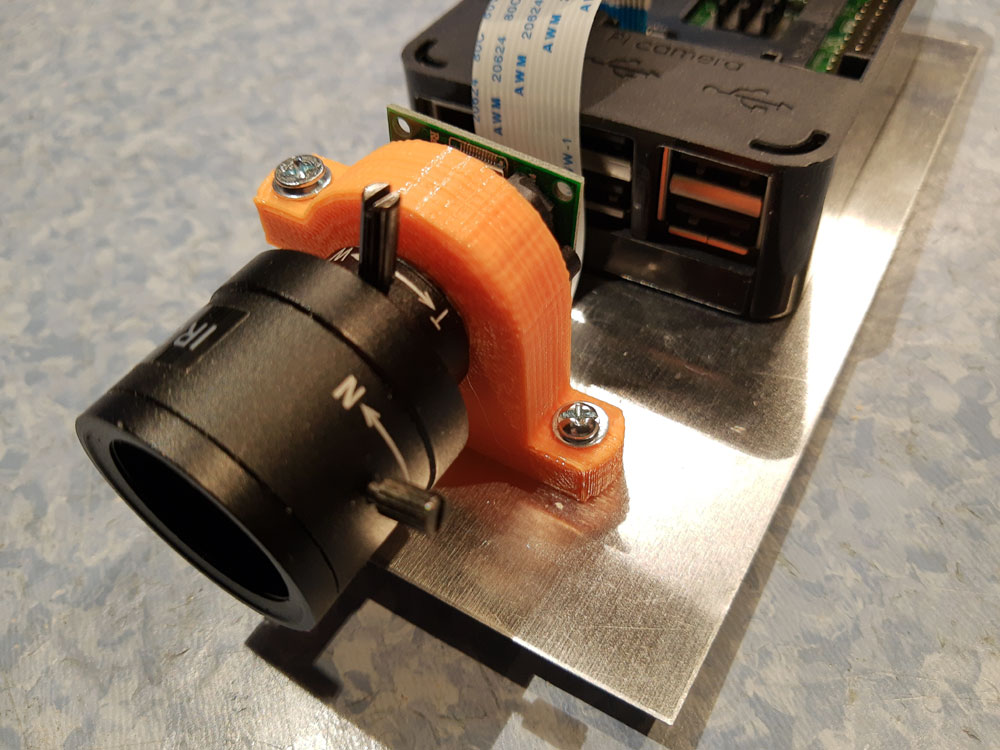

Ritar och skriver ut en liten monteringsdetalj för att kunna använda lite bättre optik på kamera modulen.

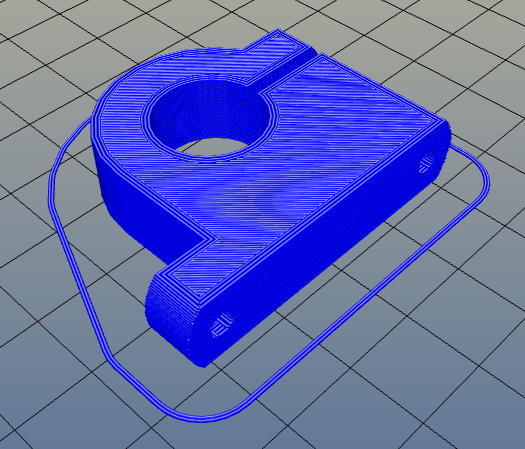

 Skärmdump från 'SketchUp' / Genererad .gcode i 'K8200 Repetier-Host'
|
Ritar mina 3D-Modeller med Google SketchUp v.8.0.4011, en gammal version från 2010 som jag tycker har 'nog' med finesser.
Exporterar i .STL format och Kör sedan Slic3r i 'K8200 Repetier-Host' programvaran för att generera .gcode till min VELLEMAN K8200 3D-Skrivare.  3D-Skrivare 'VELLEMAN K8200' |
Beskrivning
Några noteringar Plus :-)
Några noteringar Minus :-(
Kostnader t.o.m. 2020.04.03 ===================================================================== Raspberry Pi 3 B+ ......................... ===================================================================== Totalt -----,--sek |
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] Electrokit.se
Länkar / Referenser:
[R1]
