    		• Inledning
    På den här sidan försöker vi att beskriva våra försök inom området 'Vacuumformning' av plastmaterial.

    Vi provar olika material och beskriver vårt DIY-Bygge av en vacuumformningsmaskin.

    Senast uppdaterat


     Arbetsprocess
    Om Vakuumformning / Arbetsgång / Processbeskrivning

    Process
    1. Materialet placeras i hållaren
    2. Värme påförs (170-210 grader)(Helst över/undervärme)
    3. Materialet placeras över formen
    4. Formen förs upp mot materialet vid större form höjd kan ABSmaterialet förspännas med luft (Blåsas upp)
    5. Vacuum påförs (Mellan mall / material)
    6. Material kyls till 55-60grader
    7. Formen sänksner samtidigt som tryckluft lossar materialet
    8. Materialet lossas från hållaren.
    10. putsning / renskärning




    Material
    Plast-typer: ABS-Plast / PETG-Polyester /PC-PolyCarbonat / PS-PolyStyren
    Materialtjocklek: 0,5-3mm - flammskyddat enl. UL94 (CE


    Vacuumformningsmaskin
    Maskinen har enklast möjliga konstruktion. Överst på maskinstativet löper två skenor på vilka värme-enheten har monterats. Värme-enheten kan föras framåt,- in över materialhållaren / formen. När materialet har värmts upp förs värme-enheten bakåt.

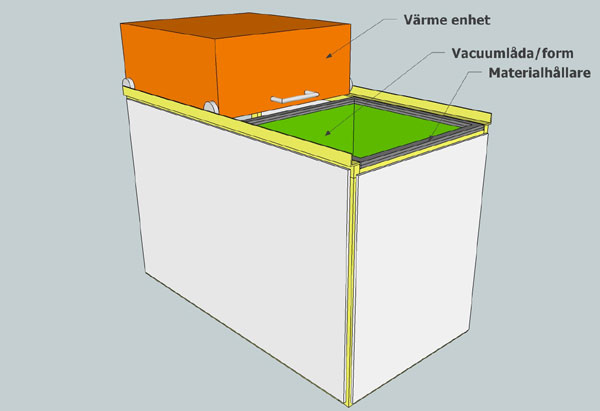

    Vacuumformaren med värme-enheten i 'viloläge'

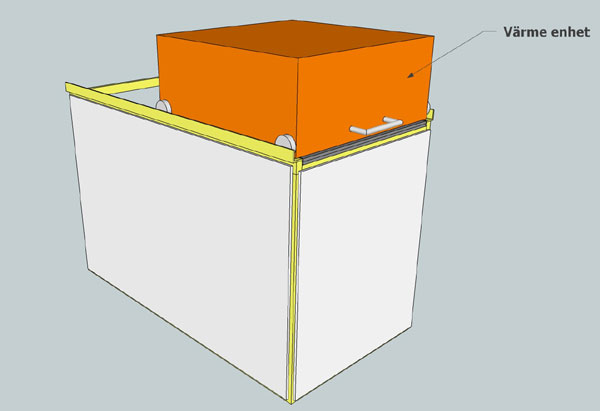

    Vacuumformaren med värme-enheten över materialhållaren

    Efter uppvärmning av materialet höjs formen upp mot materialet med en fyrlänks mekanism som manövreras med en spak på masinstativets sida.

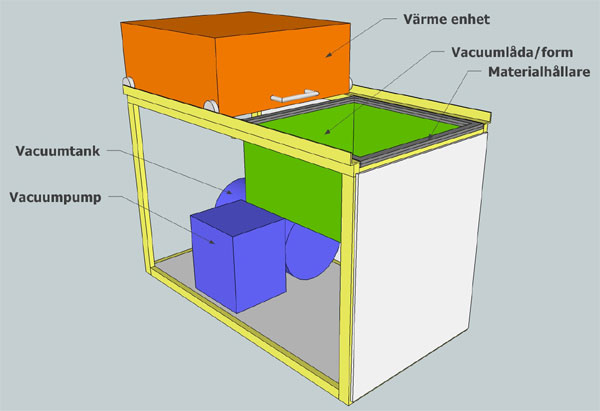

    Vacuumformare

    Tillverkning av formar


     Kostnader / Budget


    Tekniska data
============================================================================
Storlek .....................................
============================================================================


    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    http://www.fermplast.se
    http://www.stiindustriplast.se

    Länkar / Referenser:
