Senast uppdaterat
2016.03.02 Fick hem en sats med reserv lödspetsar från säljare 'mallservice' på eBay.com[L1] - Det är totalt 12 spetsar och är enl. säljaren avsedda för 'Hakko Soldering Rework Station 900M-T' - Dom passar dock perfekt även till min lödstation 'YiHUA 968DB+' - Priset på satsen med 12st spetsar är endast 62,69sek inkl. frakt.

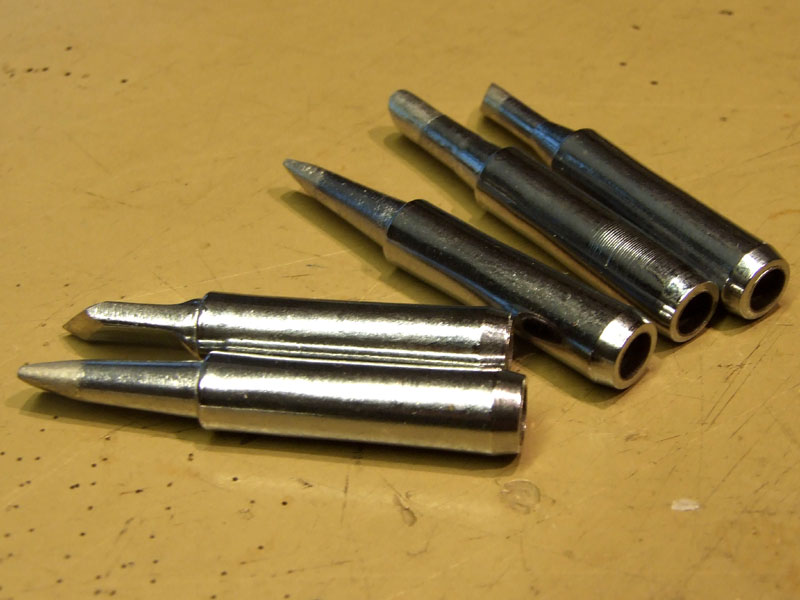

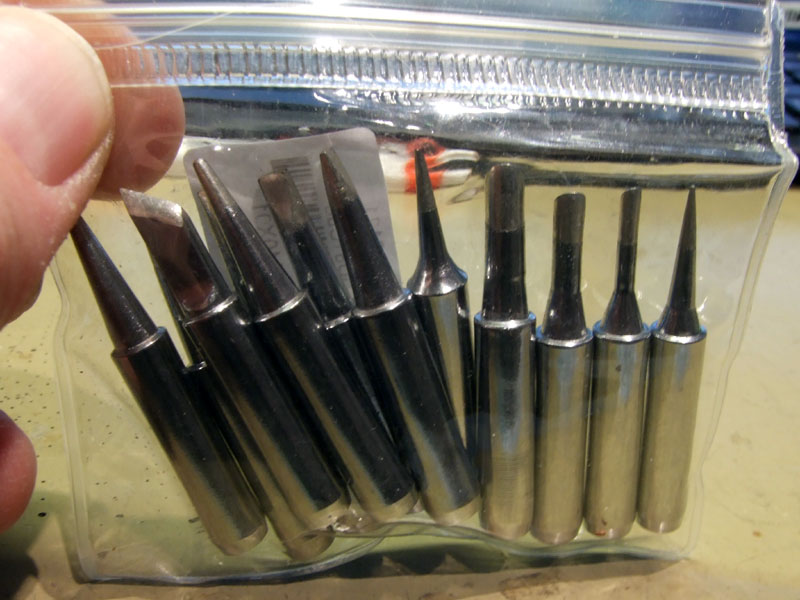

Totalt 12 st spetsar / 5st lite grövre spetsar

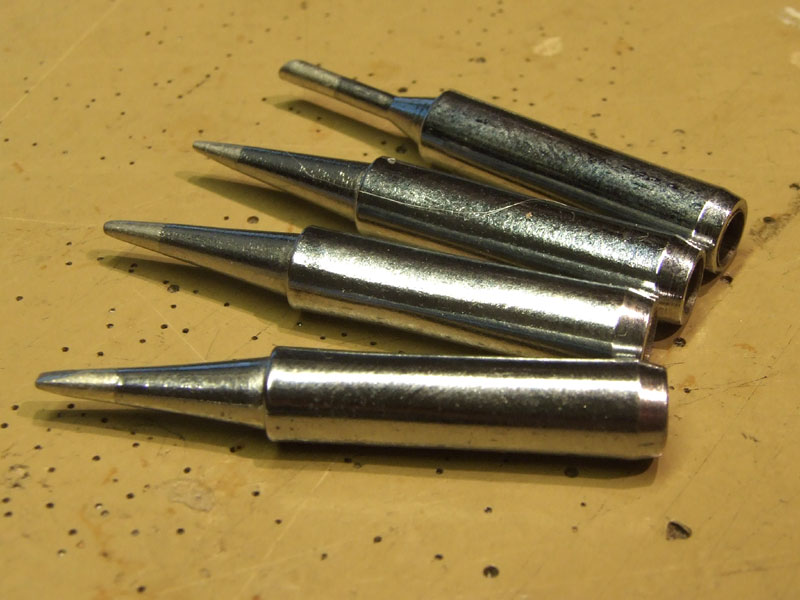

4st medelstora (Normala) spetsar / 3st riktigt fina (smala) spetsar

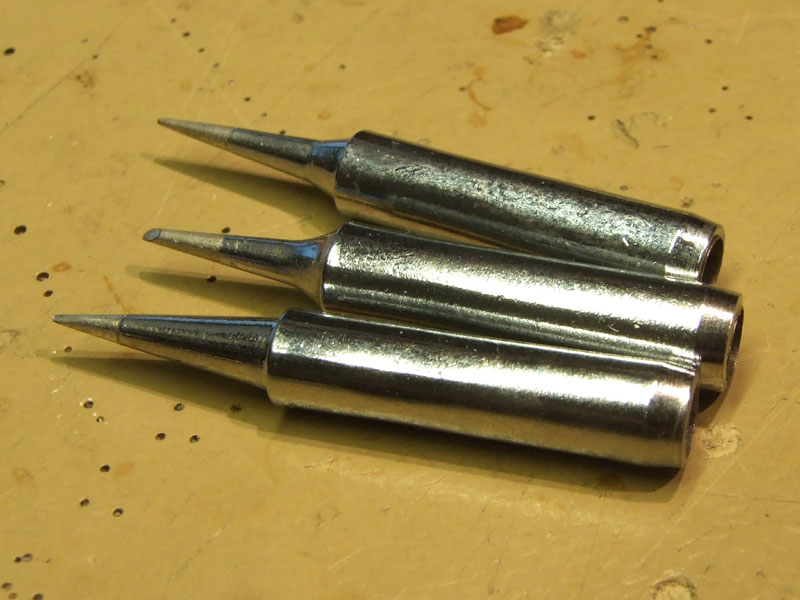

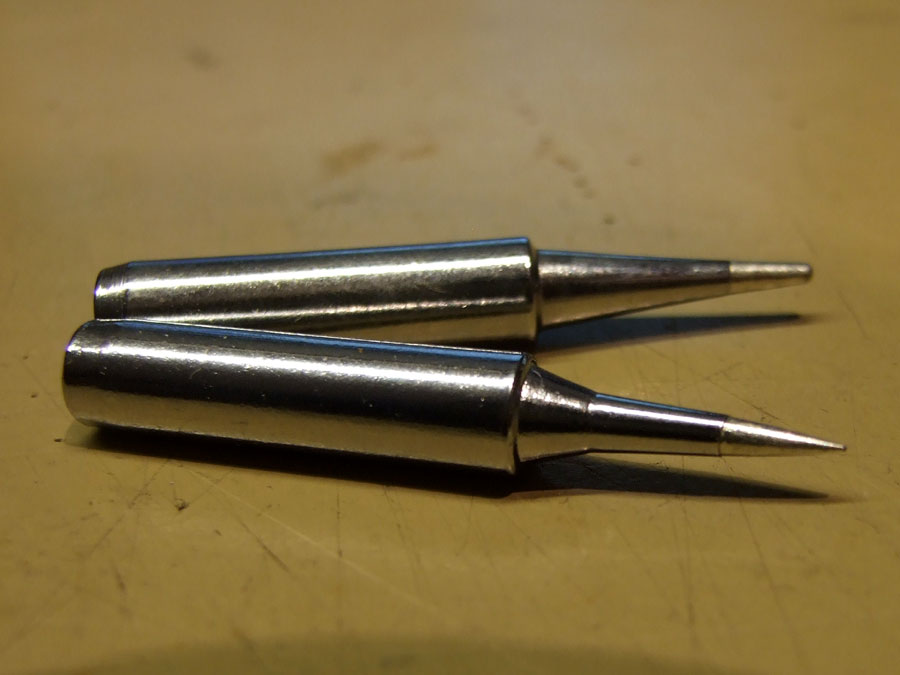

2016.02.04 Dax att summera två månader med YiHUA 968DB lödstationen. Den är lätt att använda, original lödspetsen är lite klumpig, beställde en extra spetsig (Smal) och en 'normal' reserv spets från electrokit.se[L2] - Spetsarna är avsedda för bl.a. 'Aoyue serie T' eller 'Hakko/Attens 900M' men passar perfekt även till YiHUA 968DB - Har även beställt ett set med tolv(12) olika spetsar från en säljare i Hong-Kong via eBay.com.

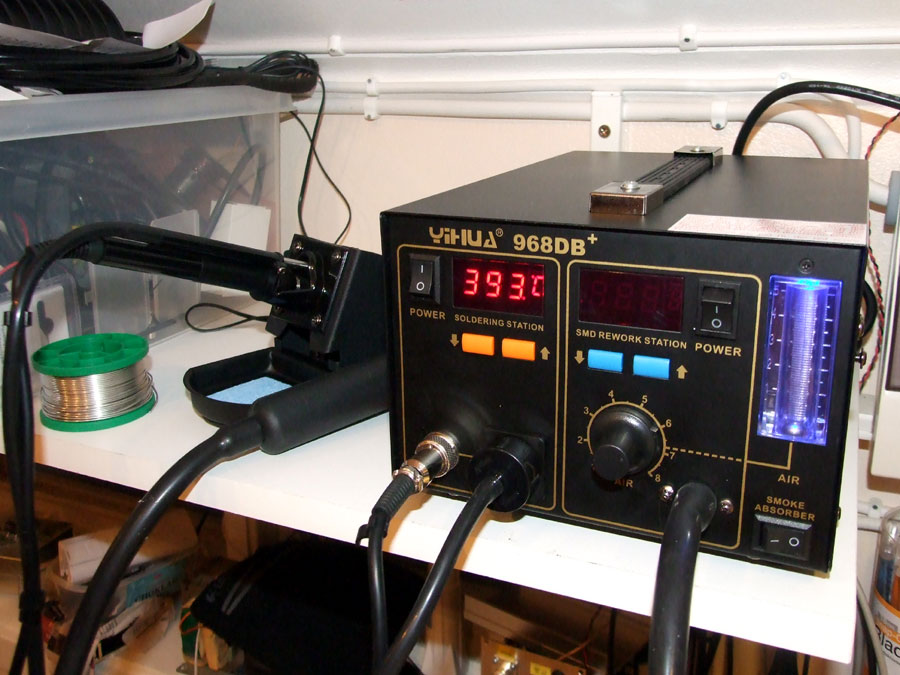

I övrigt fungerar stationen perfekt, den startar / värmer upp väldigt snabbt. varmluftspistolen fungerar utmärkt för att värma krympslang - Använder en timer för att stänga av lödstationen automatiskt så att den inte glöms påslagen, timern går att ställa upp på max fem timmar.
2015.12.20 Spelar in en liten demo film, den ligger -->Här! 204Mb .mp4 format
Demo film / Lödspetsar
2015.12.18 Fick hem lödstationen igår, packade upp och testade den. Instruktionsboken är helt på Kinesiska, vilket är helt värdelöst. På stationens ovansida finns en liten klisterlapp, det är i praktiken den enda användbara information som jag hittils hittat, där står det att man ska lossa en röd skruv på undersidan av apparaten. Det är en transportsäkring för vacuumpumpen.

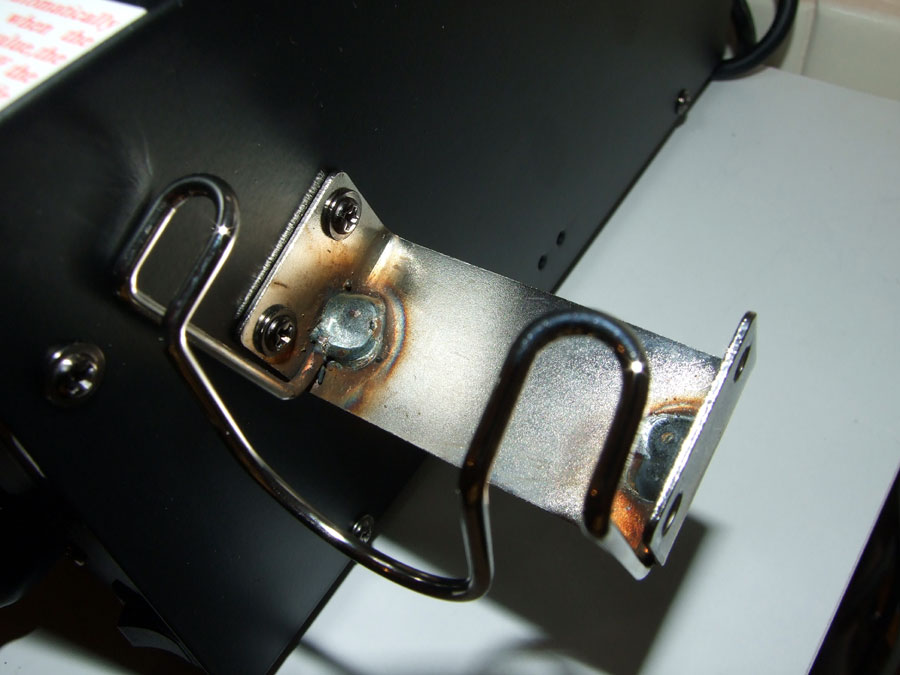

Reparerar hållaren för varmlufts handtaget

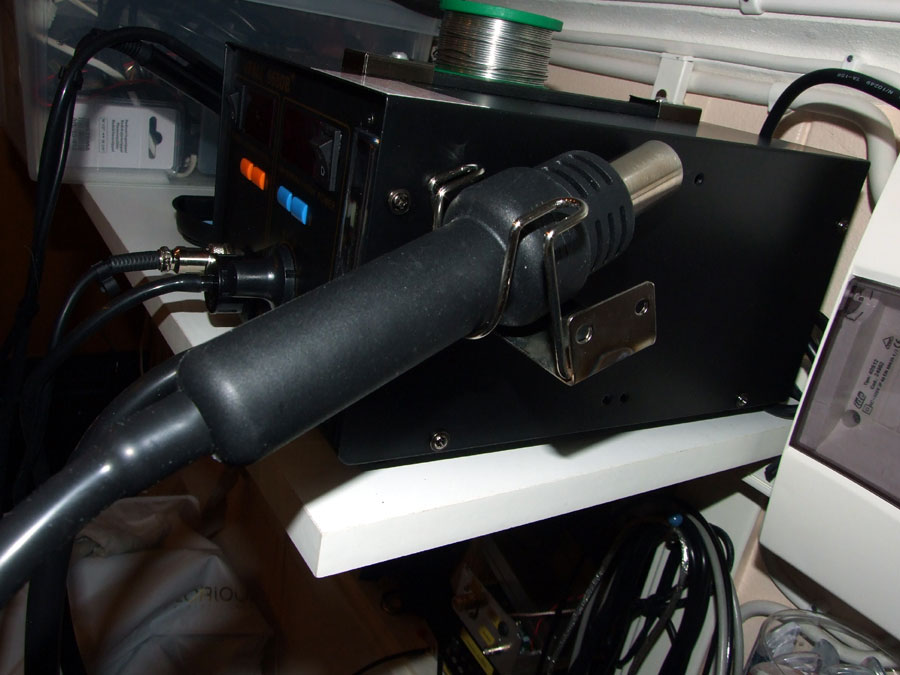

Monteringen av stationen är inte komplicerad. Kineserna har dock missat att få fast bygeln i hållaren för varmluftspistolen. Fick svetsa fast det själv för att sedan kunna skruva fast hållaren på ena sidan av lödstationen
Vad jag förstår så är detta en nära kopia (Plagiat?) av den mera kända modellen 'Aoyue 968'[R1] - Mycket av det som står i användarmanualen för Aoyue 968 stämmer även in på YiHUA 968DB+. Användar Manual Aoyue 968
Stationen levereras väl packeterad, följande finns med i kartongen: Lödstation med förmonterad varmluftspistol, AC-Kabel, Lödpenna med monterad slang / monstycke för röksug, Ställ för lödpenna med hållare för tenn rulle, hållare för varmluftspistol, IC-Popper, 10st rökfilter, 5st munstycken för varmluftspistol, reserv säkring.
Praktisk användning

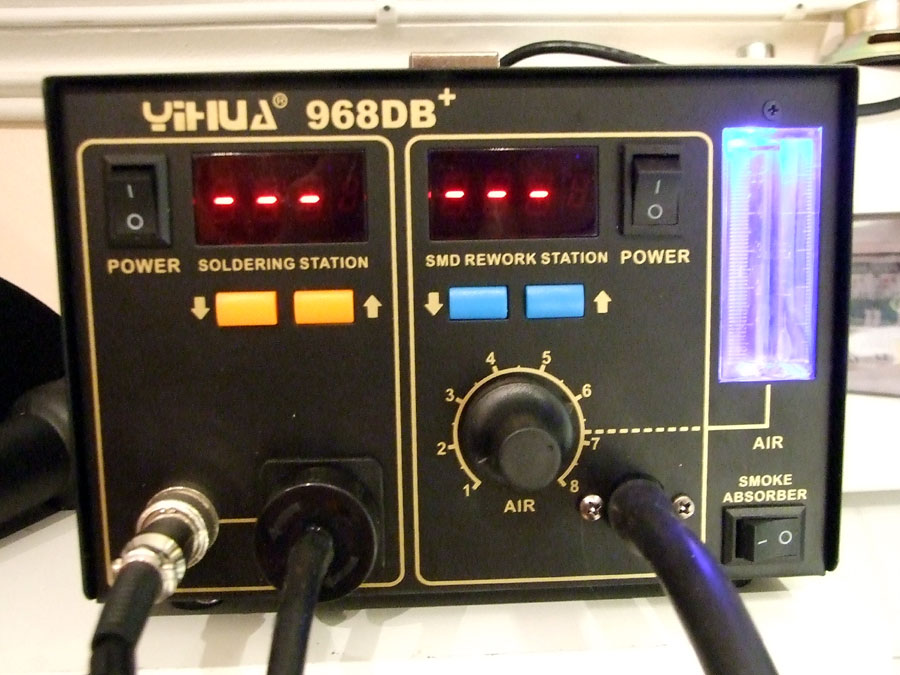

Frontpanelen på SMD stationen är indelad i två fält, på den väntra sitter reglage för lödstationen, på den högra sitter reglage för varmluftspistolen, längst till höger sitter en flödesindikator och strömbrytaren för röksugen.
Lödstation
När man använder lödstationen så kan man själv välja att använda röksugen eller inte, röksugen manövreras manuellt med strömbrytaren 'SMOKE ABSORBER' längst till höger, luftflödet justeras med ratten 'AIR'

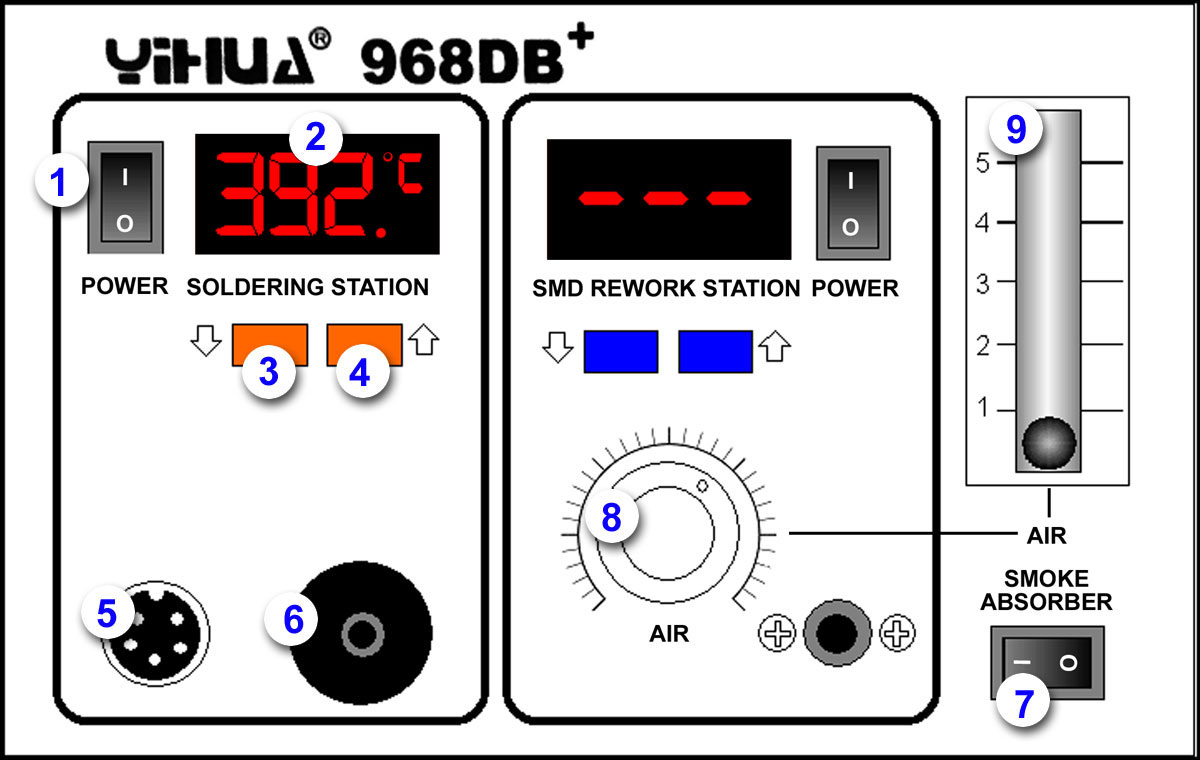

Reglage för lödstation och röksug
Skissen ovan visar funktionerna för stationens vänstra sektion = Lödstationen
1. Strömbrytare för lödstations sektionen
2. LED temperatur indikering
3. Justera temperatur 'NER'
4. Justera temperatur 'UP'
5. Anslutning för lödpenna 5-Pol
6. Anslutning för röksug
7. Strömbrytare för röksug
8. Justering av luftflöde för röksug
9. Luftflödesindikering för röksug
Varmluftspistol
När varmluftspistolen används så startas och stoppas luftpumpen automatiskt, vid avstängning så fortsätter luftpumpen att gå till temperaturen har fallit till ca. 80°, då stängs luftflödet av automatiskt.
Reglage för varmfuftspistol
Skissen ovan visar funktionerna för stationens högra sektion = Varmluftspistol
8. Justering av luftflöde i varmluftspistol
9. Luftflödesindikering för varmluftspistol
10. Strömbrytare för varmluftspistol
11. LED temperatur indikering
12. Justera temperatur 'NER'
13. Justera temperatur 'UP'
|
Beskrivning
YiHUA 968DB+ är en Kina tillverkad lödstation / avlödnings station för ytmonterad elektronik (SMD) - Den har tre grundläggande funktioner: Lödstation med en 'vanlig' temperatur reglerad lödpenna på 55W, Vacuumsug med rök filter och slutligen ett varmluftspistol på hela 550W
På baksidan sitter nätanslutning, säkring och huvud strömbrytare, när man slår på den står lödstationen i 'standby' - På framsidan sitter strömbrytare för: Lödstation, Varmluftspistol och vacuumpump. Här finns också knappar för att reglera temperatur på lödpenna och varmluftspistolen samt ett reglage för reglering av luftflöde.

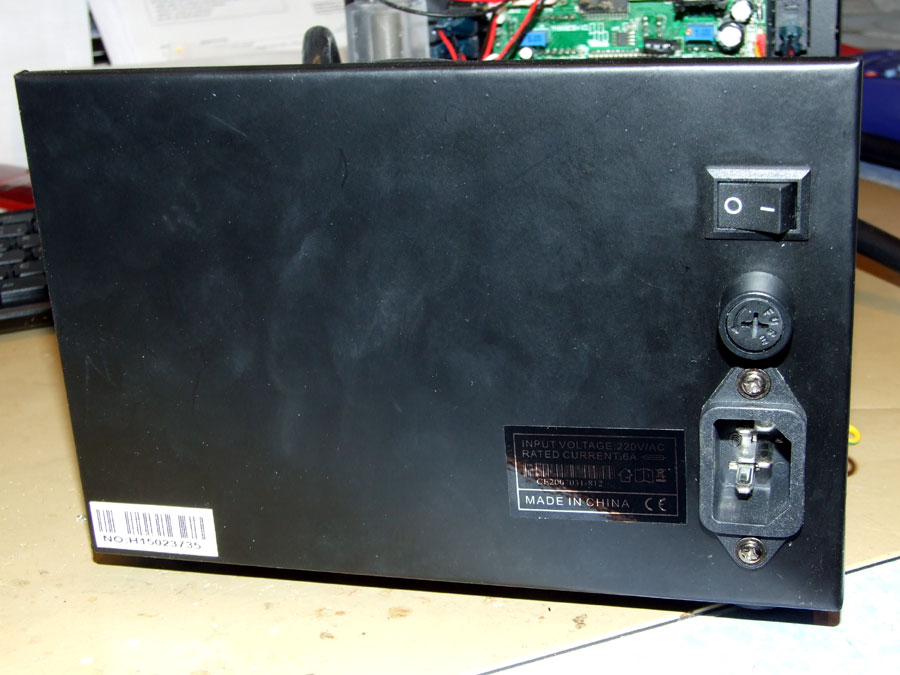

YiHUA 968DB+ i standby / Baksida
Aktuell temperatur (Är värde) för Lödstation respektive varmluftspistolen visas kontinuerligt på var sin LED display, när man ändrar temperatur med [upp] eller [ner] knapparna hörs ett momentalt 'pip' och respektive display visar nu inställt värde (Bör värde), när inställningen är klar flippar displayen tillbaka och visar aktuell temperatur (Är värde).

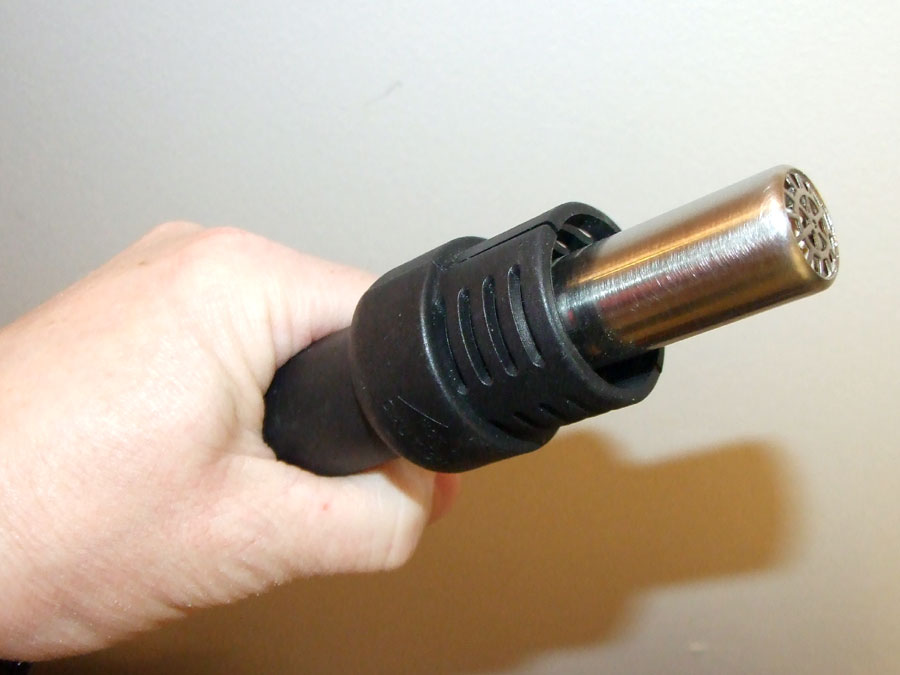

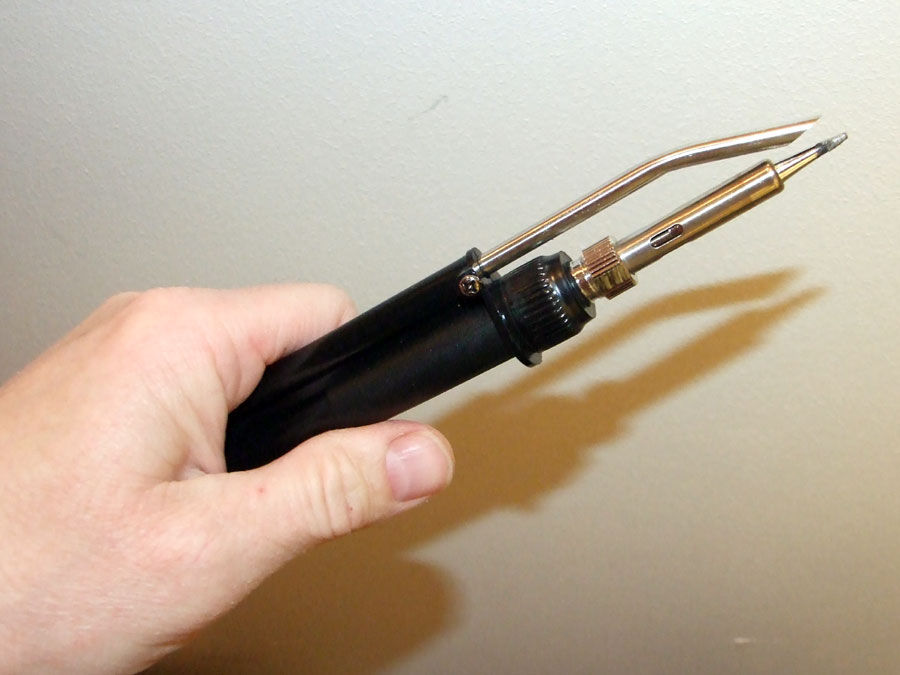

Lödpenna / Varmlufts handtag
Lödpennan på lödstationen kan regleras mellan 200° och 480° C - Varmluftspistolen kan regleras mellan 100° och 480° C - Till varmluftspistolen följer det med hela 5 olika munstycken.

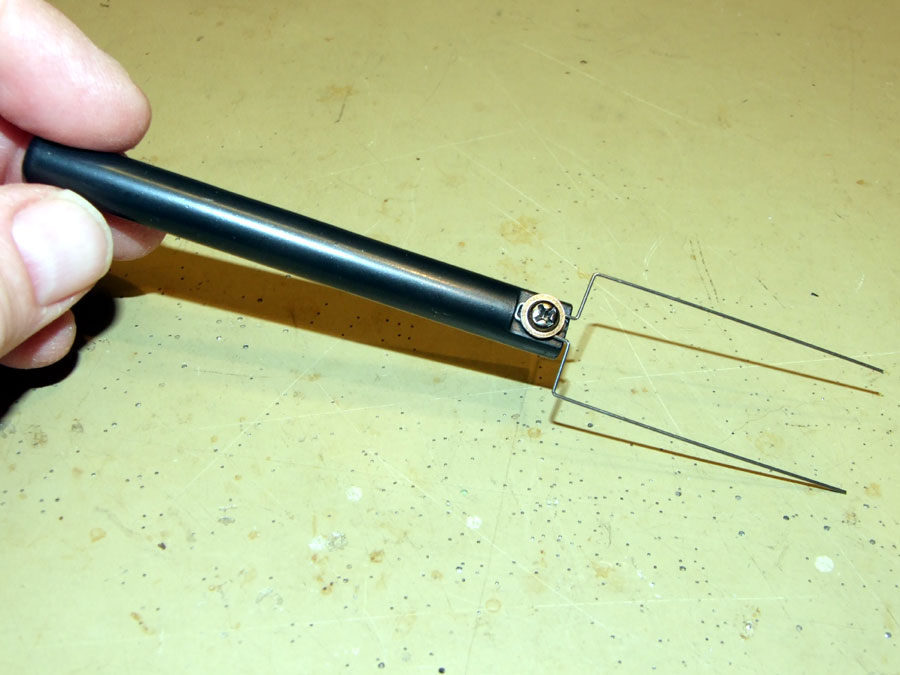

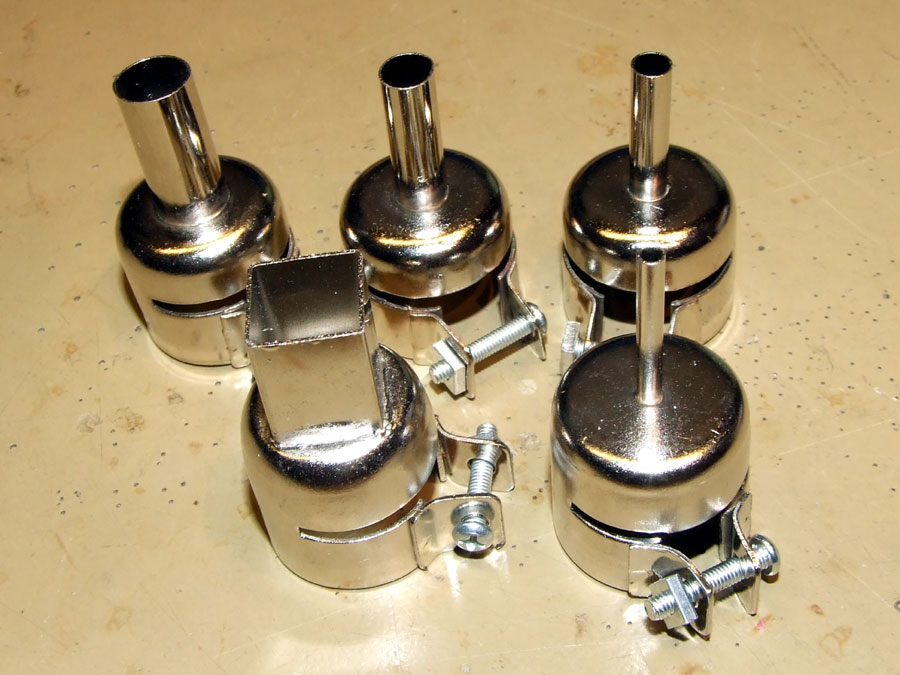

IC-Popper / munstycken
Det följer även med en enkel 'IC-Popper' för att lyfta lös IC kretsar som värmts loss med varmluft. Till röksugen följer det även med 10st extra 'filter', det ska enl. instruktionsboken vara preparerade kol filter, dom ser ut som små runda skumgummi bitar.

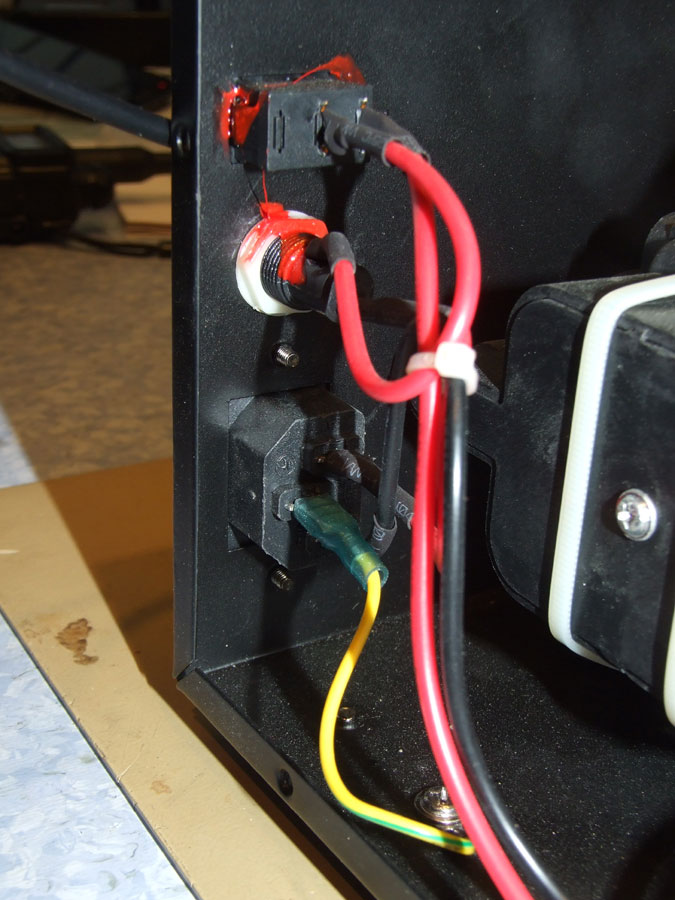

Ettikett / Jordning
Öppnar stationen för att kontrollera bygg kvalite och jordning. Allt verkar att vara rellativt välgjort. Det enda jag noterar är att där är väldigt mycket damm och smuts, lödstationen ska vara nytillverkad, så det kan inte vara direkt rent i fabriken...

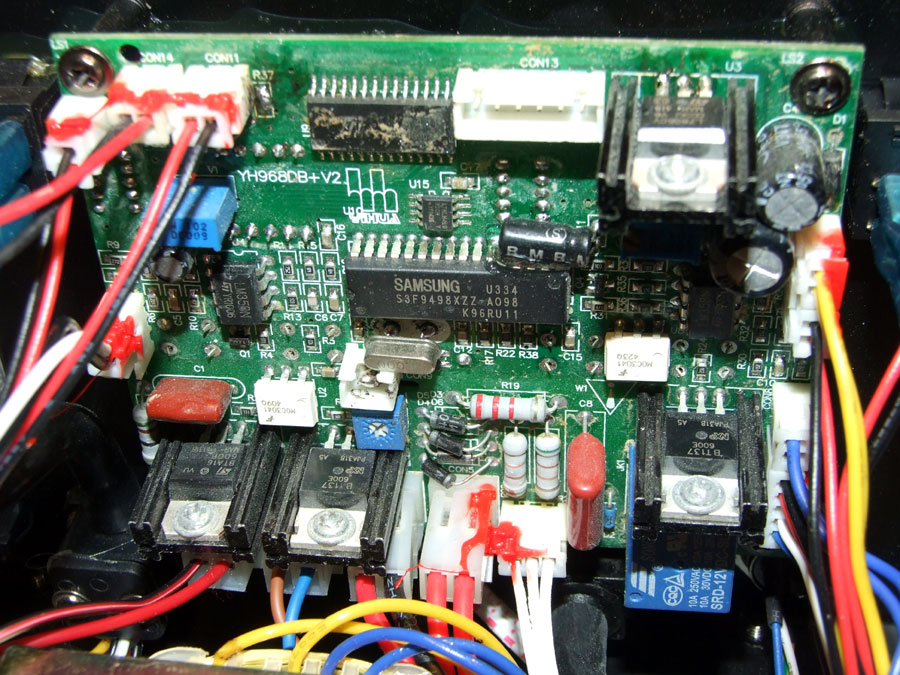

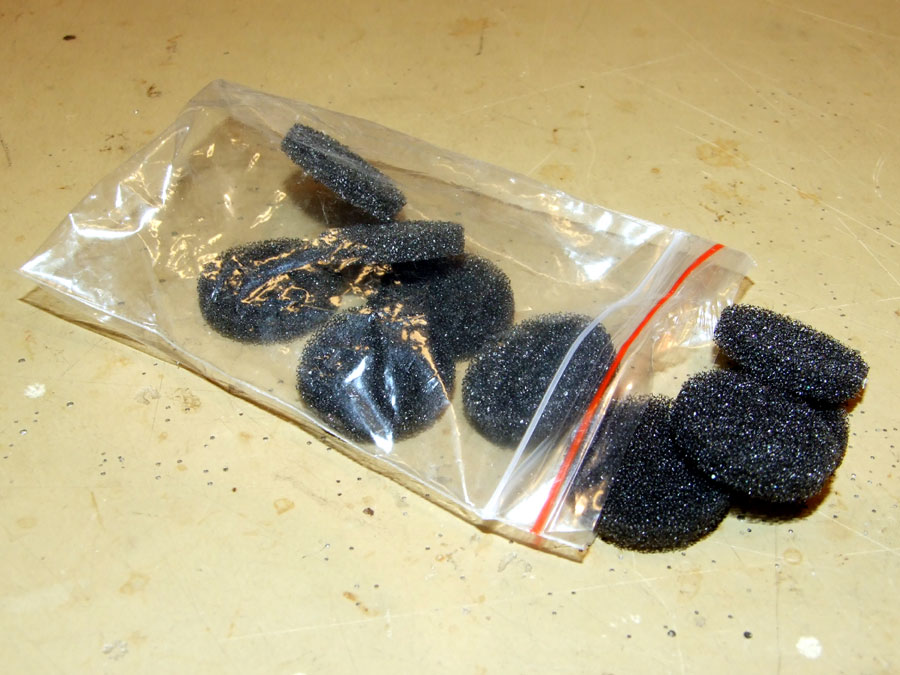

10st Extra filter / Styrkort

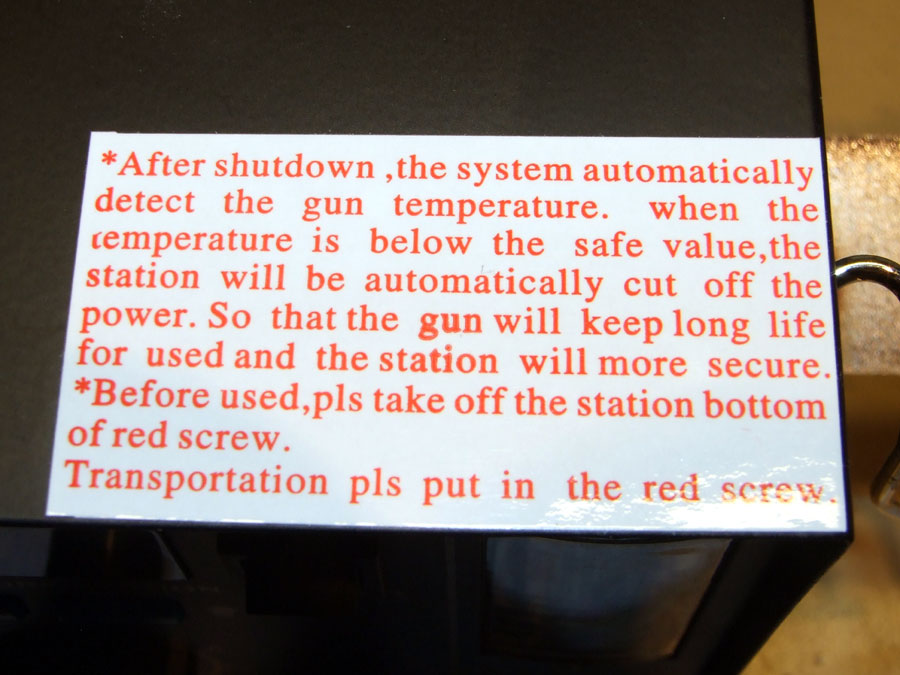

På ovansidan av stationen sitter en liten klister lapp, på den står det bl.a. om transport säkringen av vacuum pumpen och att den man måste skruva bort säkringen innan man använder stationen. Det är ungefär den enda läsbara / användbara informationen som jag hittat!
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'YiHUA 968DB+' ===================================================================== Typ ............................... Lödstation 3 in 1 MAX Power consumption ............. 720W Soldering Iron Temperature range .. 200°-480°C Gun Temperature range ............. 100°-480°C Gun heater material ............... Nickel-alloys Gun heater resistance ............. 90O Soldering Iron Type ............... Black Handle Soldering Iron Heater material .... Imported high-power heater Gun type .......................... Diaphragm pump Airflow ........................... 28L/min Dimensions ........................ 255*188*125mm Weight ............................ 4.83KG Performance Parameter .. Hot air rework ........ Soldering iron Operating Voltage ...... AC 220V±10% 50Hz ..... AC 26V±10% 50Hz Output power ........... 550W .................. 75W Temperature range ...... 100~480°C .............. 200~480°C Air Supply Mode ........ Air Pump Air Flow ............... 28L/min(MAX) Temperature Stability .. ±1 (Static) ........... ±1 (Static) Display Mode ........... LED display ........... LED display Heating Core ........... Ceramic Heating Core .. Imported Heating Core ===================================================================== |
|
Köp / Transport / Embalage m.m.
SMD Stationen inhandlades via eBay.com 2015.11.28. Beräknad leverans 2015.12.15 - Leverans till mig 2015.12.18
December 17, 2015 Delivered OEVERKALIX SWEDEN 09:01
December 16, 2015 Forwarded for delivery STOCKHOLM SWEDEN 17:14
December 14, 2015 Delivery attempted; recipient not home
STOCKHOLM SWEDEN 17:00
December 11, 2015 Forwarded for delivery STOCKHOLM SWEDEN 14:48
Arrived at Sort Facility STOCKHOLM SWEDEN 13:21
Departed Facility in STOCKHOLM SWEDEN 13:19
Processed at STOCKHOLM SWEDEN 13:14
Clearance processing complete STOCKHOLM SWEDEN 07:19
Processed for clearance at STOCKHOLM SWEDEN 07:04
Departed Facility in LEIPZIG GERMANY 04:49
December 10, 2015 Processed at LEIPZIG GERMANY 21:31
Arrived at Sort Facility LEIPZIG GERMANY 15:32
Departed Facility in HONG KONG 05:41
Processed at HONG KONG HONG KONG 05:36
December 09, 2015 Arrived at Sort Facility HONG KONG HONG KONG 21:13
Shipment picked up HONG KONG HONG KONG 17:04
|
Kostnader t.o.m. 2015.12.18 ============================================================ Inköp ..................................... 1 446,49 Införsel kostnader (Moms/Tull) ............ 268,50 |
