    		• Inledning
    Vi 'Snyggar till' en helt vanlig 4mm² 'NoName' högtalarkabel med kabelstrumpa, krympslang och kontakter.

    Har 'döpt' kablarna till 'Placebo' eftersom det här rör sig om en rent 'Estetisk' modifiering. I övrigt tillförs inte någon annan 'egenskap' - Kablarna blir bara lite snyggare att se på!.

    Om man vill ha ännu grövre 'Lock' så kan man först dra in kabeln i t.ex. en pvc slang och sedan bara använda en grövre kabelstrumpa att dra utanpå slang/kabeln.
    Senast uppdaterat
    2011.05.24 Nu är 'Placebo' kablarna färdiga, med kabelstrumpa och kabelskor. Allt på plats och inkopplat. Nu är det bara att lyssna, lyssna, lyssna och jämföra. Hmmm... 'Tror' faktisk att dom nog kanske låter lite BÄTTRE än innan modifieringen;-)


    Kabeln helt färdig för att provas

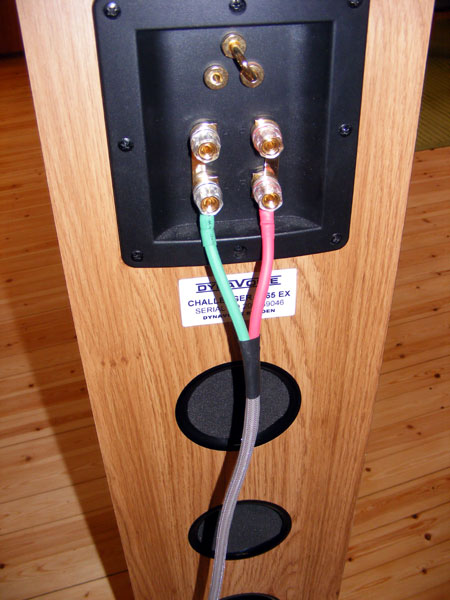

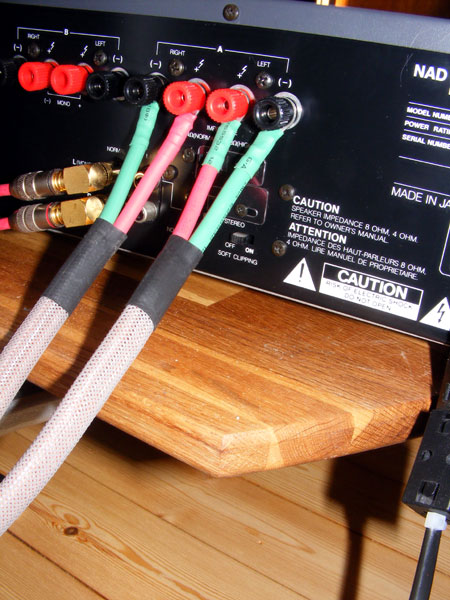

    Kabeln färdig och inkopplad

    Tillverkning
    Tillverkningen av kabeln är väldigt enkel, utgår från ca: 5meter vanlig 'NoName' högtalarkabel 4mm² inhandlad hos vår lokala radio/tv handlare.

    Ska tillverka ett par kablar (2st) 2,5meter långa, klipper upp längderna och delar kablarna ca: 8cm i varje ände - Krymper på ca 7cm krympslan på respektive ledare. Grön krympslang för 'Minus' och röd krympslang för 'Plus'

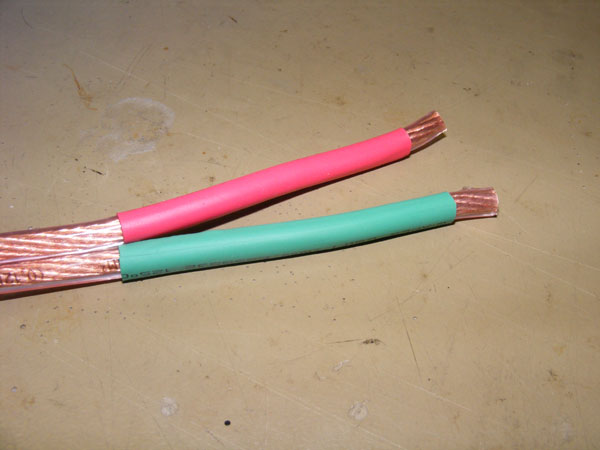

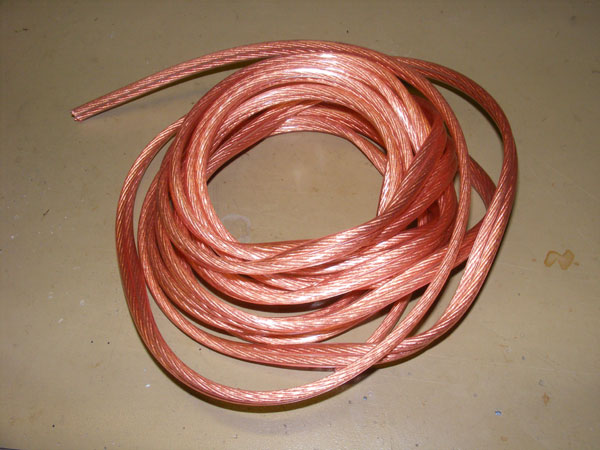

    ca: 5meter vanlig högtalarkabel / Kabeln delad, med krympslang

    Skjuter på en grå kabelstrumpa och krymper på svart krympslang i avslutningarna. Löder på ring kabelskor.

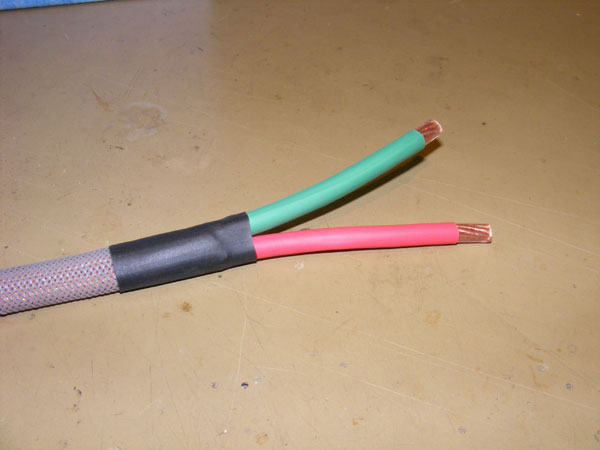

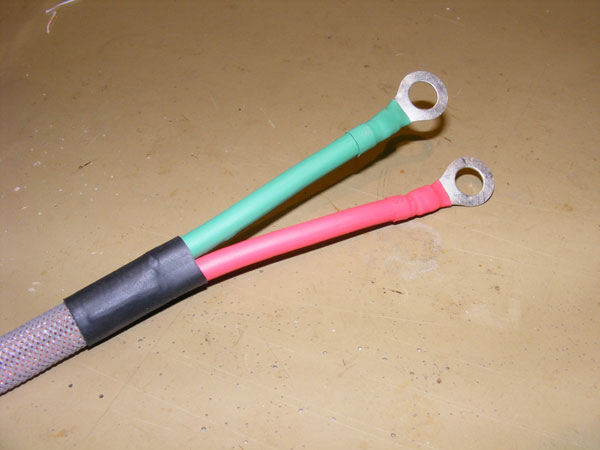

    Kabelstrumpa på / Ring kabelskor på

    Tekniska data
============================================================================
Kabel längd (Std) ................................. 2,5 m
Ytterdiameter ..................................... ~14 mm
Yttermantel ....................................... Flätad kabelstrumpa (PE)
Kontaktering ...................................... Ringkabelsko

Antal ledare (Totalt per kabel) ................... 2 st
Ledar area (Per ledare) ........................... 4mm²

Allt material i kabeln Uppfyller ROHS direktivet.
Flammskydd enl. UL94 V2, FMVSS 302 Type B
============================================================================


    Kostnader / Budget
    Det är inte dyrt att tillverka denna kabel. Själva kabeln kostade 154kronor för drygt 5 meter...

    Kostnader för en(1) kabel 2,5m längd
============================================================================
BILTEMA.se  55-064-10   krymphylsa                2       10,90 kr     10,90 kr
Elfa        55-737-20   Kabel                     2,5     28,00 kr     70,00 kr
Elfa        55-085-59   Fläta 20mm                2,5     45,90 kr    114,75 kr
BILTEMA.se  674015      Ringkabelskor 6-8mm² 4        2,50 kr     10,00 kr

Summa per 1 st kabel ................................................ 205,65 kr
(Exkl. frakt och moms)
============================================================================


    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:



    Länkar / Referenser:
