Sätter ihop och använder en DIY Analog VHF/UHF Audio länk För användning vid direktsändning av FM radio |
|
INDEX
Senast uppdaterat
2015.07.08 Har tidigare beskrivit en fungerande och praktisk mobil VoIP länk för att kunna köra utsändningar från andra platser. Här följer den sista 'pusselbiten' för att t.ex. kunna köra 'live' sändningar direkt från folkvimlet vid ett evenemang.
Den analoga ljud länken väger under 1kg och kan lätt bäras runt i t.ex. en ryggsäck - Räckvidden är beroende av antenn val och terräng, byggnader o.d. men borde kunna vara 1-1,5km i gynnsamma lägen.
I grunden är den portabla sändar delen och mottagardelen exakt samma, består av en liten enkel VHF/UHF radio på respektive sändar / mottagare sidan. Dessa måste kunna programmeras för att sända och lyssna inom området 155,400-156,000MHz (VHF) = Licensfria jaktradio kanaler eller det licensfria PMR bandet på 446MHz (UHF)
Till detta har kopplats kablar för mikrofon ljud och kablar för att förbättra antenn placering (Säkerställa ljudkvalite och räckvidd)
Jaktkanal VHF (6 kanaler) ========================================= 155,400 155.425 155.450 155.475 155.500 155.525 MHz Allmän VHF ========================================= 156,000 PMR 446 UHF (8 kanaler) ========================================= 446,00625 / 446,01875 / 446,03125 / 446,04375 446,05625 / 446,06875 / 446,08125 / 446,09375 MHz. |
Både Beofeng UV-5R och Puxing PX-777 (VHF) / PX-888 (VHF/UHF) är mycket prisvärda apparater, man kan välja dyrare apparater som t.ex. ICOM IC-F25SR som bl.a. har möjlighet att kryptera ljudet.
Koppling av ljud till / från apparaterna och manövrering av tillslag av sändaren görs på samma sätt oberoende av val av apparat.
Reporter delen / Sändardel har kompletterats med ett större batteri för ökad sändtid, med det extra kraftiga laddningsbara 3800mAh Li-Ion batteriet kan man sända i ca. tre timmar.

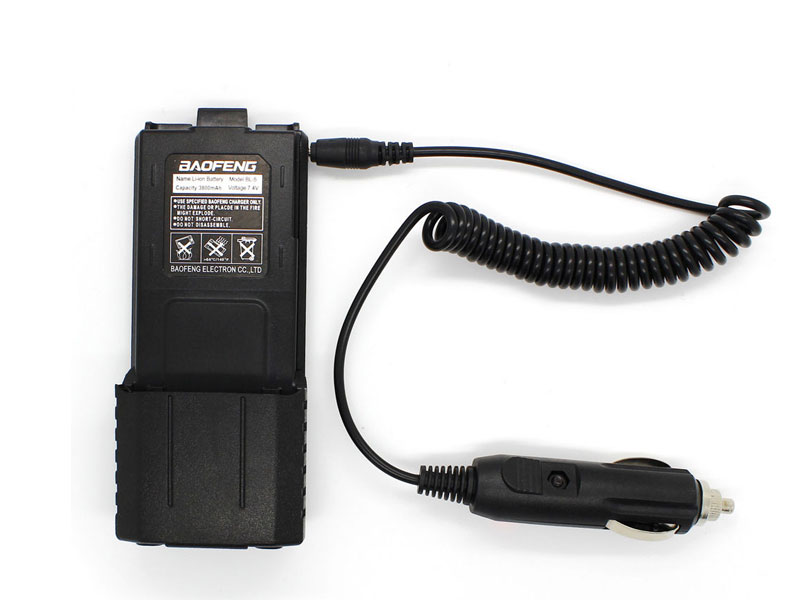

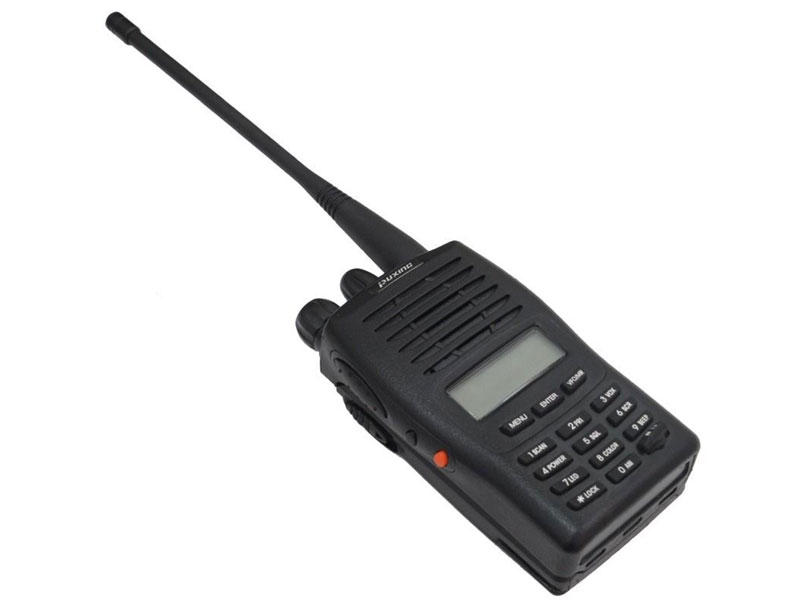

3800mAh Li-Ion batteri med ladd sladd för mobilt bruk / PUXING PX-777
Beskrivning
Portabel sändar del (TX-Del) består av:
=================================== 1st VHF/UHF radio 2st 3800mAh Li-Ion batterier 1st antennkabel adapter SMA/BNC 1st 1m antennkabel BNC/BNC 1st jordplansplatta | =================================== 1st 1m antennbärare 1st antenn med jordplan 1st Mikrofon med mikrofonkabel 1st Låsbar sändknapp 1st Ryggsäck |
======================================================================= | |
Mobil mottagar del (RX-Del) består av:
=================================== 1st VHF/UHF radio 2st std. batterier 1st antennkabel adapter SMA/BNC 1st 5m antennkabel BNC/BNC | =================================== 1st 3m teleskopisk antennbärare 1st antenn med jordplan 1st Audio kabel för mixer |
======================================================================= | |

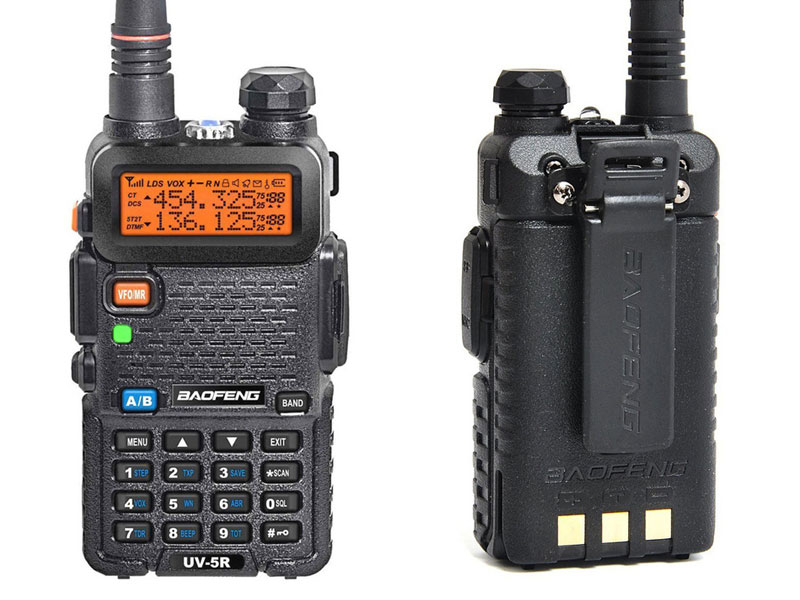

Tekniska data Beofeng UV-5R ======================================================================= Product type .......................... VHF/UHF DUAL-BAND TWO WAY RADIO Frequency Range ....................... 136-174 / 400-520MHz Output Power .......................... 4 /1Watts Memory Channels ....................... 128 Channel Step .......................... 2.5/5/6.25/10/12.5/25KHz Mudulation type ....................... Wide / Narrow FM Dual-Band Display - Dual Freq. Display - Dual-Standby 50 CTCSS and 104 CDCSS - Built-in VOX Function 1750Hz Burst Tone - FM Radio (65.0MHz-108.0MHz) LED Flashlight - Large LCD Display High /Low RF Power Switchable - 25KHz/12.5KHz Switchable Emergency Alert - Low Battery Alert - Battery Saver Time-out Timer - Keypad Lock - Monitor Channel - ROGER SET ======================================================================== |
Övrigt
Notera 1 - Dom föreslagna frekvenserna ligger i dom områden som enl. PTS får användas licensfritt. Både Beofeng UV-5R och Puxing PX-777 (VHF) / PX-888 (VHF/UHF) kan programmeras för användning långt utanför dessa tillåtna områden.
Notera 2 - Det är INTE tillåtet att använda radiosändare utan tillstånd i frekvensband avsedda för amatörradio trafik (144-146MHz), sattelit trafik (136-138MHz), marin trafik (156-162MHz), flygtrafik (108-132MHz) och landmobil trafik.
Referenser / Länkar m.m.
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] eBay.com
[L2] electrokit.se
Referenser:
[R1] Engelsk användarmanual för UV-5R VHF/UHF radio
[R1] ROY's frekvenslista för VHF/UHF radio
'Disclaimer'
The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.
