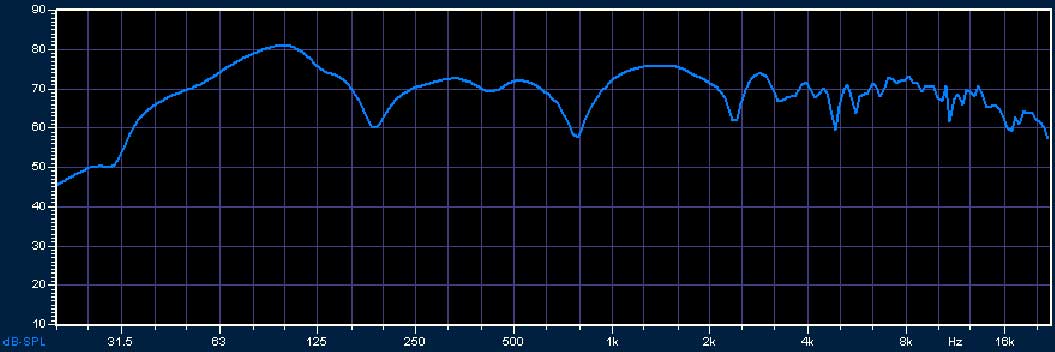

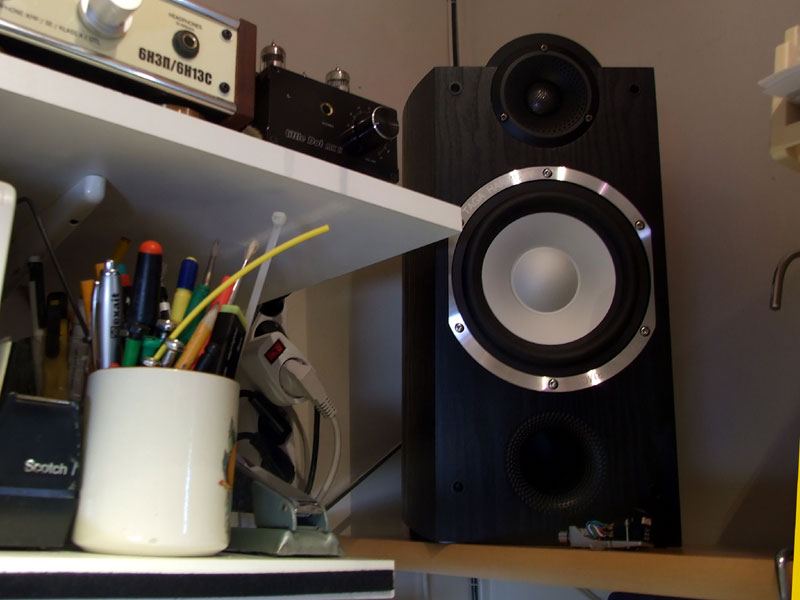

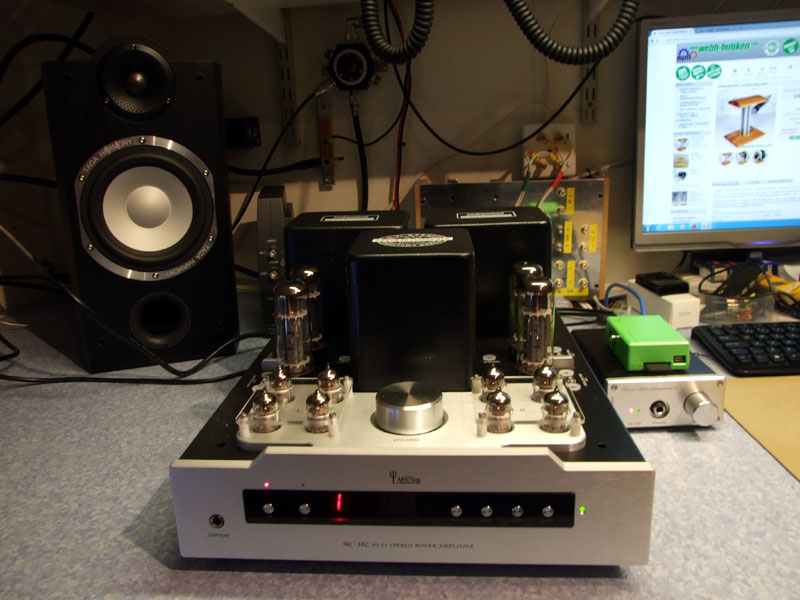

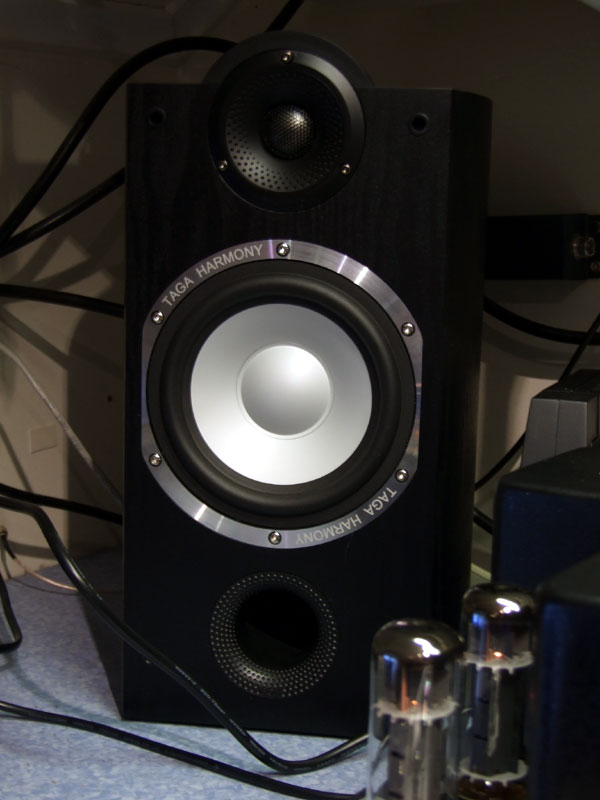

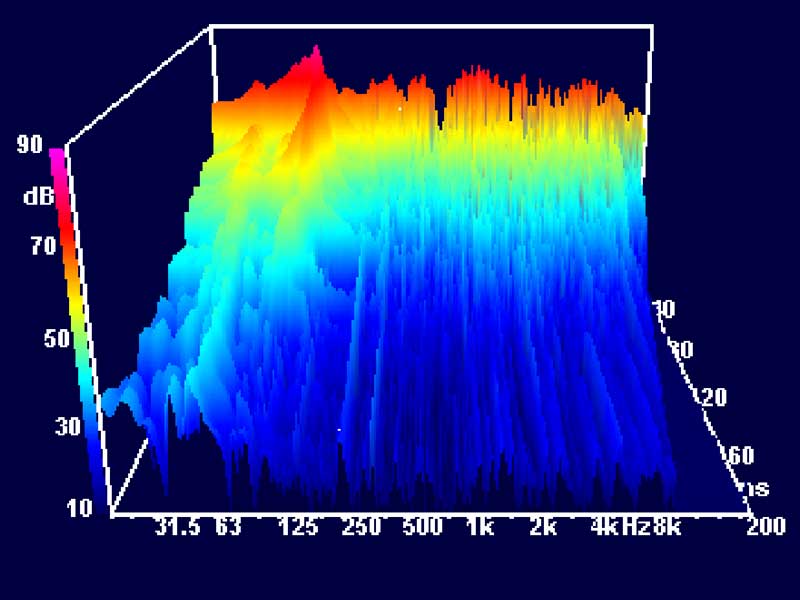

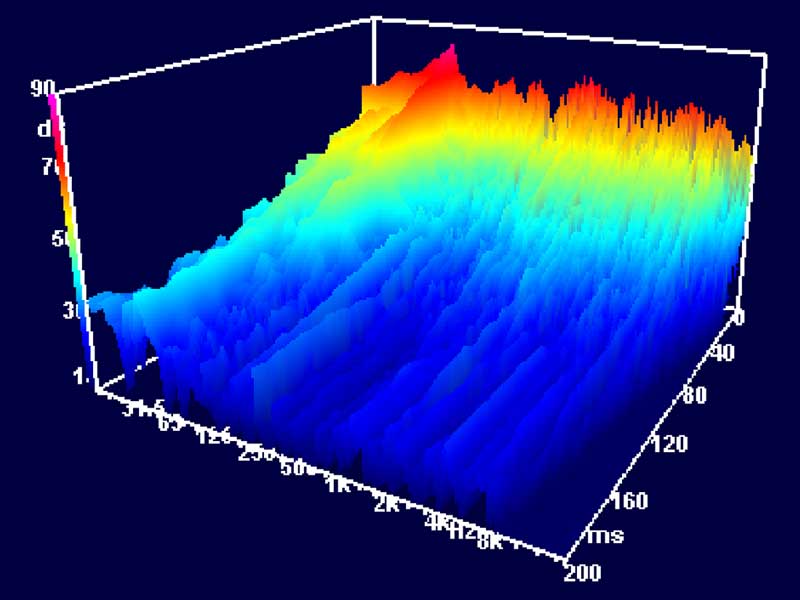

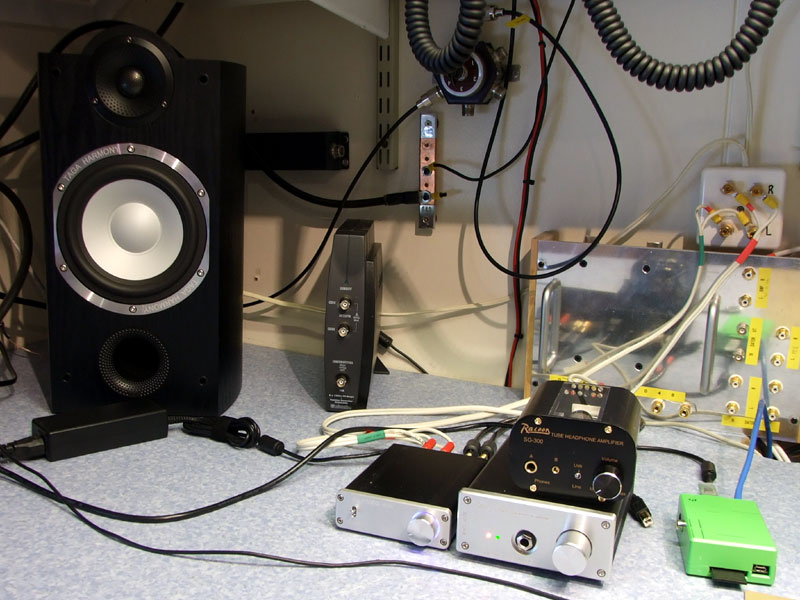

INDEX Senast uppdaterat 2014.07.07 Provar att köra en 'Full Range' analys med 'XTZ Room Analyzer' här är kurvorna. ![]() Full Range analys med XTZ Room analyzer v.1.0 Lite skakig kurva, en påtaglig höjning i basen just över 100Hz. I övrigt ganska 'snäll' kurva. Högtalarna levererar en mycket lättlyssnad och trevlig ljudbild. ![]() ![]() Full Range analys med XTZ Room analyzer v.1.0 Skärm dumparna är lite grova, spektrum kurva i .pdf format hittar man -->Här! 2014.06.16 PLATINUM B-40 högtalarna stortrivs ihop med den nya 'YAQIN MC-30L' förstärkaren. Spelar .FLAC på en 'RaspberryPi/Raspyfi' spelare, kör ut ljudet via USB2.0 till en 'BREEZE AUDIO CM6631A' DAC kopplad via LINE utgången till rörförstärkaren. ![]() ![]() PLATINUM B-40 + YAQIN MC-30L Kör rör-förstärkaren i 'TRIOD' läge, rör bestyckning: 2x 4st NOS Voskhod/Kaluga 6J1P-EV med guld galler och 2x 2st NIB MULLARD EL34 2014.06.15 Platinum B-40 högtalarna flyttar nu tillfälligt in i labb / experiment hörnan där jag har större möjlighet / mera tid att testa dom. Har redan lyssnat en del och förvånas över den bredd och djup dessa små högtalare kan leverera. ![]() ![]() PLATINUM B-40 på besök i labb / experiment hörnan Lyssnar på .FLAC filer från PC-Dator, spelar upp med FooBar2000 och 'ASIO for C-Media Device' drivare. Kör ut ljudet via USB2.0 till en 'BREEZE AUDIO CM6631A' DAC kopplad via LINE utgången till en Class-D mini förstärkare 'DGUANZO DP-101'

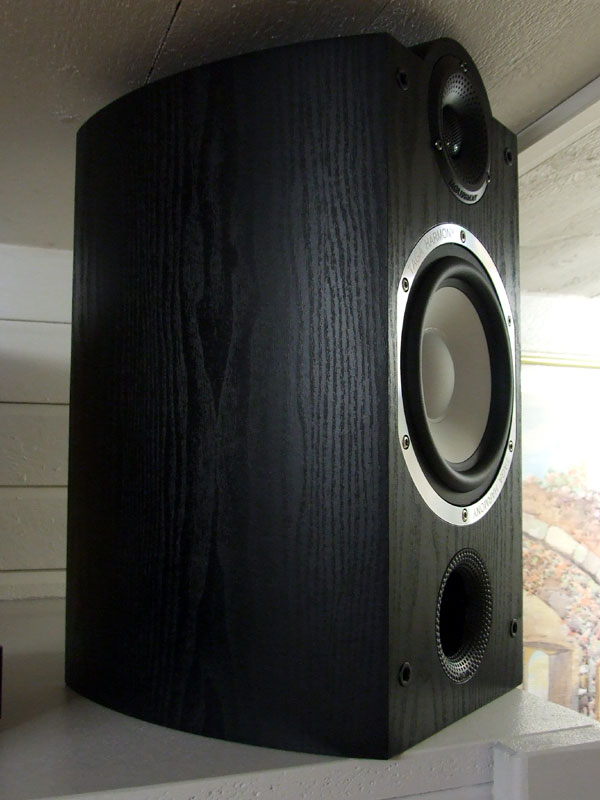

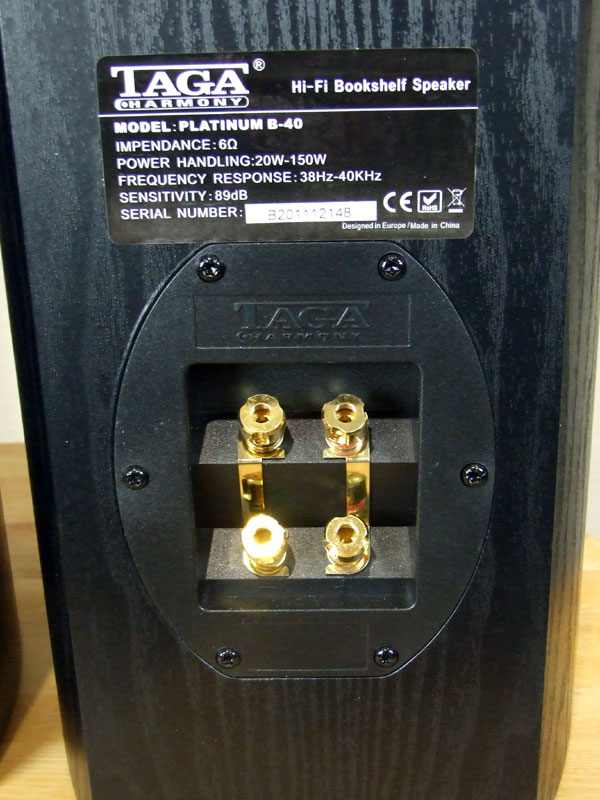

Lyssningsintyck: Basen är mycket 'rapp' och följsam, hänger med oväntat långt ner i registret utan att mista varken spänst eller detaljer. Mellanregistret håller jämnt skägg med basen, detaljrik och öppen. Diskanten är också en klar överraskning, detaljerad och tydlig utan några som helst vasshet eller essss tendenser. Helhetsintryck: Högtalarna är mycket homogena och levererar en både detaljrik och öppen ljudbild med varm grundton och fin närvaro känsla. Tillverkningsmässigt så är elementen väldigt påkostade med bl.a. rektangulär tråd i talspolen, gjuten aluminiumkorg och aluminium kon i basen, diskanten har titan kalott och kopparmantlad aluminium tråd i talspolen. Högtalarnas kabinett har välvda sido stycken och upphöjd diskant o.s.v. Det enda vi hittat som lämnar lite övrigt att önska är kabel terminalerna, dom fungerar och uppfyller sin uppgift, men inte mera. I jämförelse med dom 'DYNAVIOCE Challenger S-5 EX' högtalare jag använt tidigare, kan man lungt konstatera att Platinum B-40 är ett rejält lyft. Dynavoice högtalarna låter i.o.f.s. inte jättedåligt men i jämförelse så levererar Platinum B-40 mera av allt. Ska testa lite mera men min uppfattning är att Platinum B-40 även spelar aningen bättre än betydligt större 'Dynavoice Definition DM-6' som vi också har provat tidigare, återkommer om detta när vi jämfört dom båda lite bättre. Beskrivning I TAGA HARMONY PLATINUM B-40 v.2 är en tvåvägs portad basreflex högtalare. Kaviteten för bas elementen har beräknad volym på ca. 20 Liter (Beräknar resonans frekvens för lådan till närmare 60Hz!?) ![]() ![]() TAGA HARMONY PLATINUM B-40 v.2 Kabinettet har konkav böjning för att öka styvheten (TLIE** = Taga Low Interference Enclosures), Sidstycken är ca. 16mm tjocka, topp / botten samt baffel och bakstycke har samma tjocklek. I TAGA HARMONY PLATINUM B-40 v.2 använder man samma bas och diskant element som i den större F-100 modellen Diskant elementet arbetar från 2,5KHz upp till 40KHz, elementet har en D=25mm kalott i titan, 70mm magnet, talspole av koppar mantlad aluminiumtråd. Diskanten är monterad i en våg-guide, upphöjd ca 30% ovanför topp plattan. (TPTTD** Taga Pure Titanium Tweeter Dome)(TWG** Taga Waveguide)(TTP** Taga Top Plate) ![]() ![]() Diskant med våg-guide

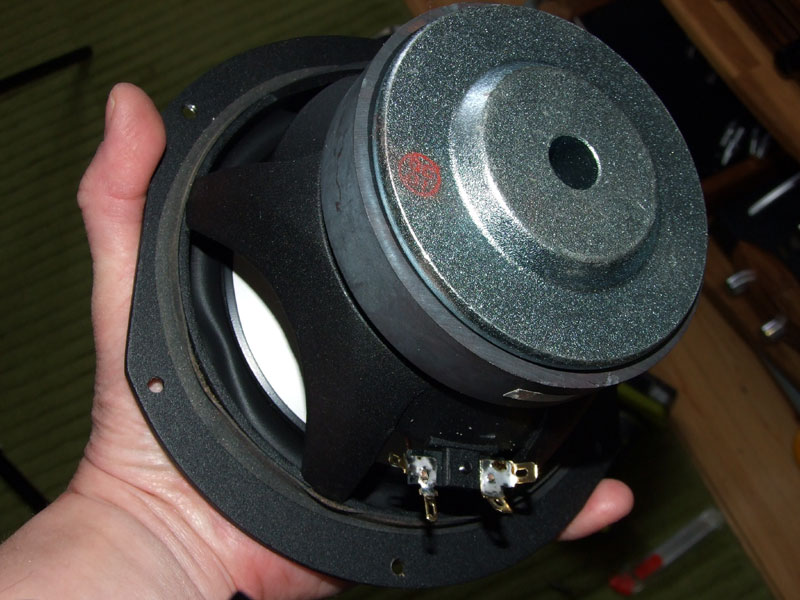

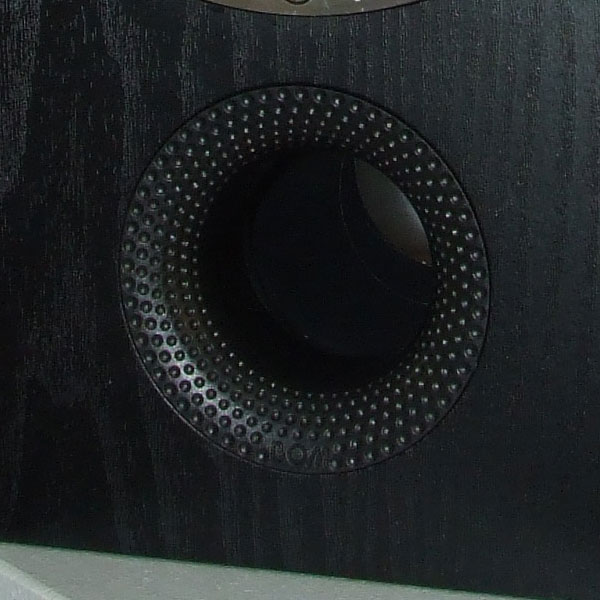

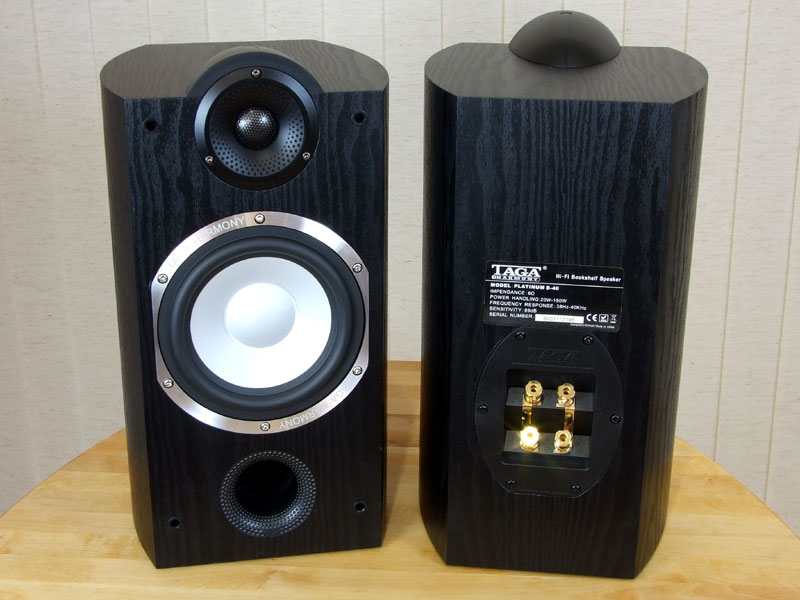

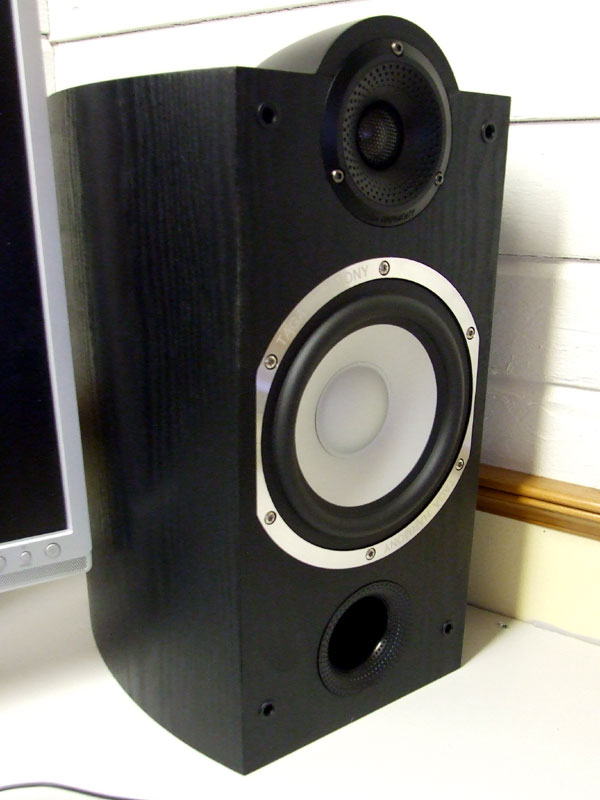

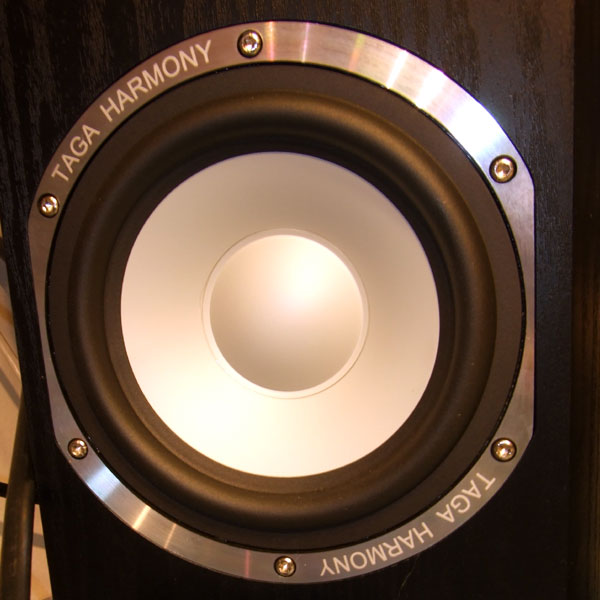

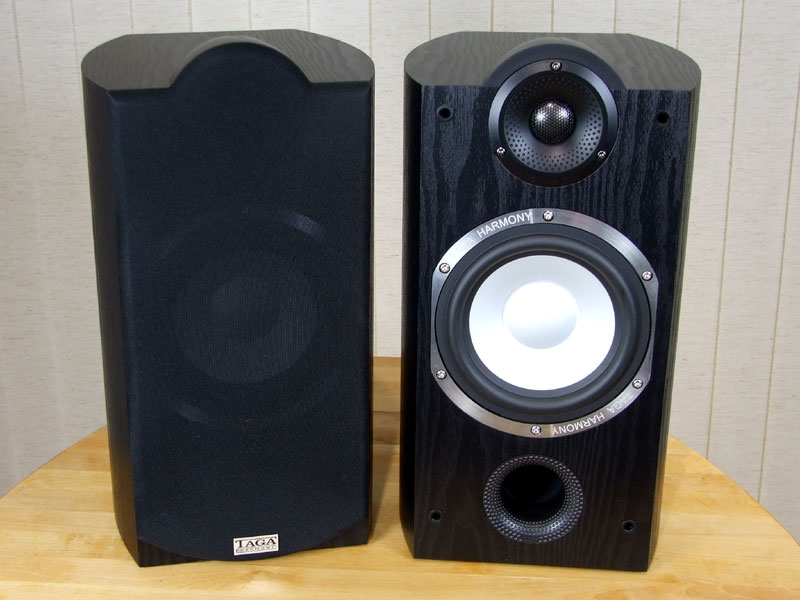

![]() ![]() Baselement med korg i gjuten aluminium och ventilerad talspole Ett baselement D=165mm (6") med aluminium kon, hanterar basregistret från 2,5KHz och ner till ca. 40Hz. Bas elementet har gjutet aluminium chassi och 100mm magnet. Talspolen är tillverkad av rektangular syrefri koppartråd. Baselement har kon/membran tillverkad i aluminium (TPACD** Taga Pure Aluminum cone Driver) ![]() ![]() TAGA HARMONY PLATINUM B-40 v.2 Ytan i basportens öppning är kraftigt avrundad och strukturerad för att minska blåsljud, röret är 73mm långt med diameter 80mm (BOM** Bassreflex Omnidirectional Module) (Basreflex porten saknar avrundning vid den inre avslutningen) Några noteringar Plus :-) + Mycket bra ljud! + Hanterbart format, lättplacerade + Bra känslighet (Lättdrivna) + Snyggt utförande + Bra bygg kvalite + Bra pris! Några noteringar Minus :-( - Kabel terminalerna - Inte mycket i övrigt för detta pris!

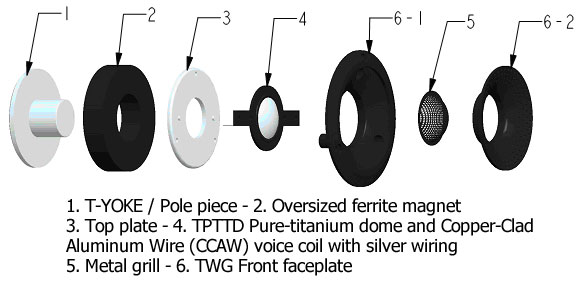

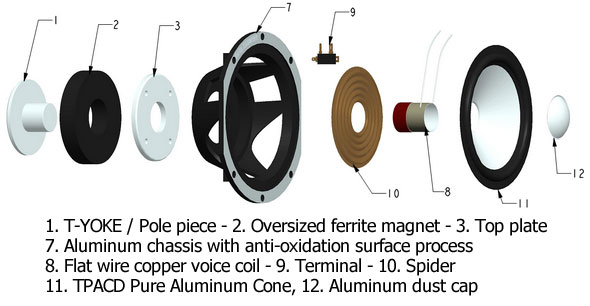

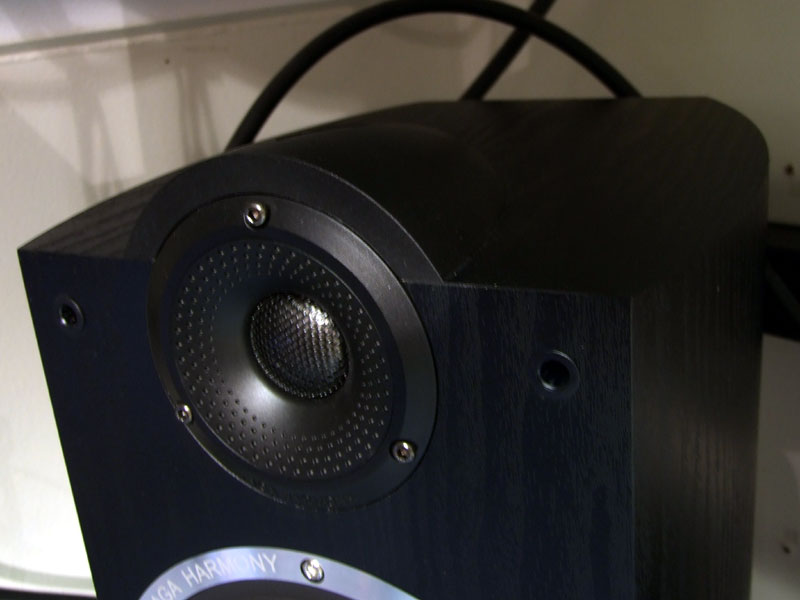

** TAGA's Teknik Här följer en beskrivning av elementen i TAGA HARMONY PLATINUM B-40 v.2 och den teknik som används. Tillverkaren verkar att vara väldigt förtjust i obegripliga förkortningar, en fördjupning i dessa är antagligen på sin plats. TLIE = Taga Low Interference Enclosures TPTTD = Taga Pure Titanium Tweeter Dome TWG = Taga Waveguide TTP = Taga Top Plate TPACD = Taga Pure Aluminum cone Driver BOM = Bassreflex Omnidirectional Module Diskant element TPTTD = Taga Pure Titanium Tweeter Dome ![]() Bas element TPACD = Taga Pure Aluminum cone Driver ![]() Länkar / Leverantörer / Referenser Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer. Leverantörer: [L1] www.AnimaAudio.se Länkar / Referenser: [R1] Tillverkaren TAGA HARMONY's internationella webb sida [R2] Användar manual för TAGA HARMONY Platinum F-100 v.2 2,03Mb .pdf fil [R3] http://www.kennethshem.se/formelsamling/!formel.htm 'Disclaimer' The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners. Notera! Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör. Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan. Go Back! ![]() ![]() ©2010 SM2YER Goran |
