INDEX Senast uppdaterat 2014.03.31 Packade upp och monterar järn plattorna under botten, bär upp högtalarna till lyssnings rummet för provspelning under kvällen. 2014.03.25 Kopplar upp för att provlyssnar. Använder följande utrustning: YARLAND FV-34B Push-Pull förstärkare. Högtalar kablarna är DIY 'SEVEN' - Spelar .FLAC filer från en 'RaspberryPi / RaspyFi' spelare och en extern DAC GUSTARD X10 - Signal kablarna är balanserade XLR kablar (DIY). ![]() AZURE F-60 i lyssnings position Rör bestyckningen i YARLAND FV-34B: 2x NOS VOSKHOD, KALUGA 6H23П dubbel triod i ingången, 2x NOVOSIBIRSK/FOTON 6H3П-E i fasvändare/drivsteg och 2x 2st Shuguang EL34-B (Original) i utgången. El-Ström kopplas via AC/AC filter 'BADA LB-5600' - Använder även 'JYSK Doorstop' resonans dämpare.

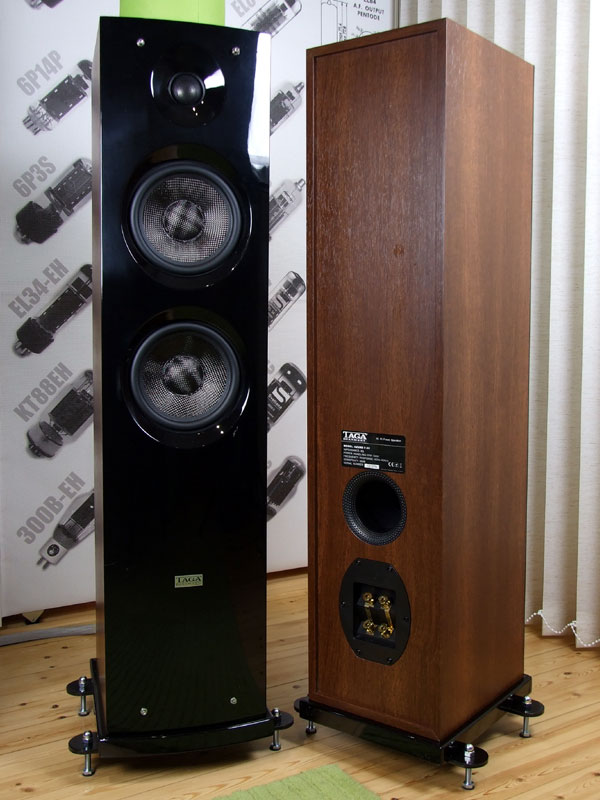

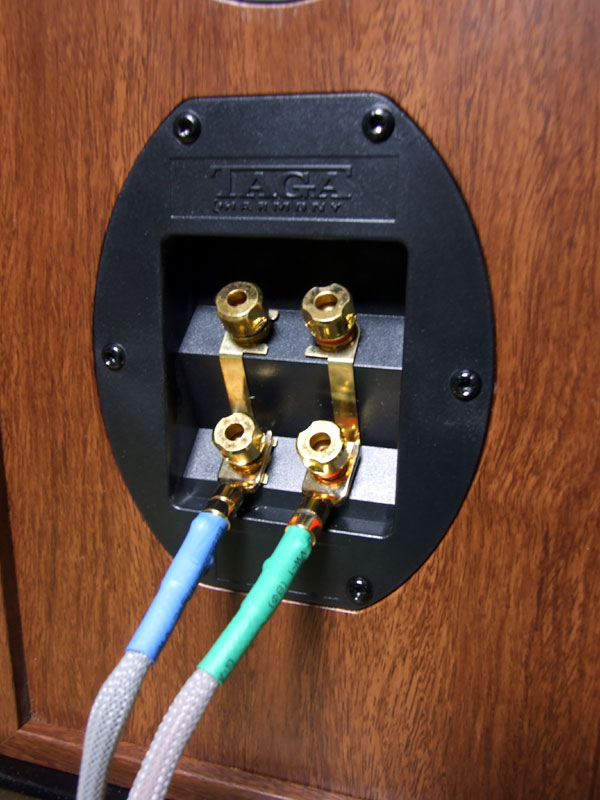

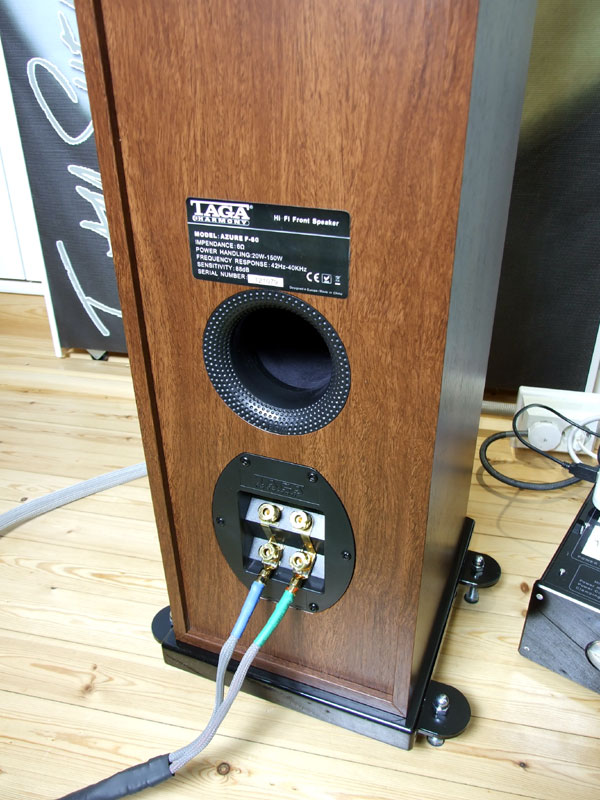

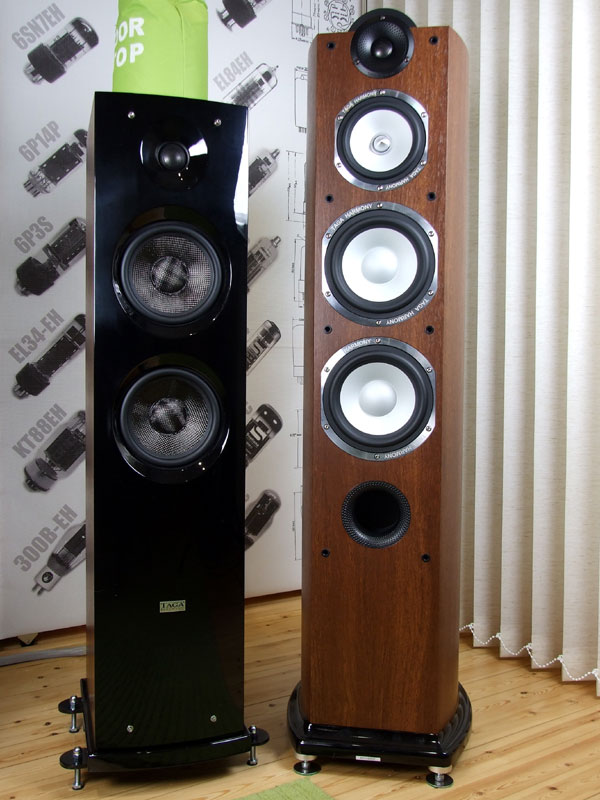

Beskrivning AZURE F-60 är en tvåvägs golvhögtalare, kabinett med bakåtriktad 'Dimples' försedd basreflex port. Terminal och delningsfilter förberedda för bi-wire alt. bi-amp koppling. Den bakåt riktade basporten gör att högtalaren blir lite svår möblerad, trots att högtalaren är både smäcker i formen och inte så stor. Högtalarna levereras utan tyg frontar, vet f.n. inte om man kan köpa till dessa. ![]() ![]() AZURE vs. PLATINUM / AZURE Basregistret hanteras av två st. 6,5" baselement men kolfiber armerade koner (TCFCD** Taga Carbon Fiber Cone Driver). Baselementen är tänkta att klara sig upp till 3KHz där diskanten ska ta vid. Diskant elementet arbetar från 3KHz upp till 40KHz, elementet har en D=25mm kalott i titan, 70mm magnet, talspole av koppar mantlad aluminiumtråd. (TPTTD** Taga Pure Titanium Tweeter Dome) ![]() ![]() AZURE vs. PLATINUM / AZURE Det följer med två svartlackerade järnplattor med skruvar för infästning under bottenplattan, fyra kromade 'spikes' till varje högtalare följer också med. Då 'spikes' inte går så bra med mjuka furugolv använder vi vanliga M8x50 skruvar med mutter / kupolmutter och 'filttassar'. ![]() ![]() AZURE vs. PLATINUM / AZURE

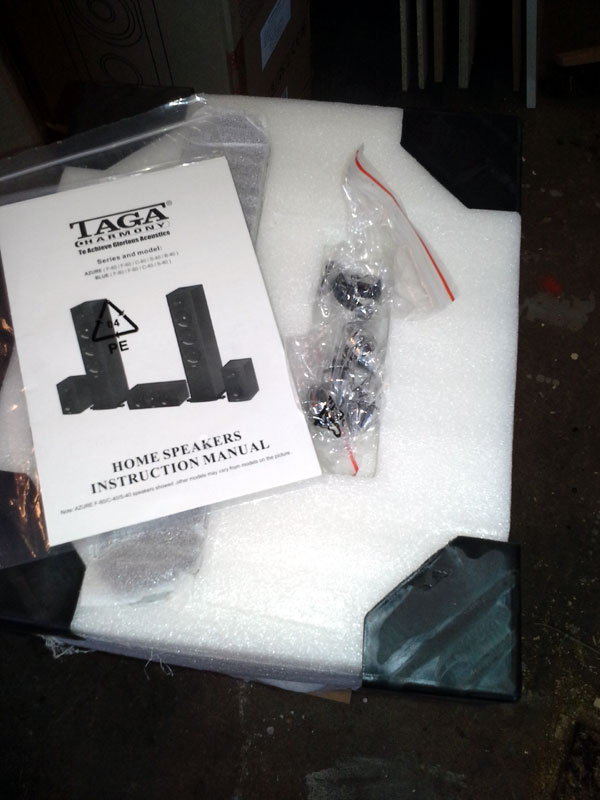

2014.03.24 Fick hem en bunt 'TAGA HARMONY' högtalare för utvärdering. Det är 1par 'PLATINUM B-40' stativ högtalare, 1par 'AZURE F-60' golvhögtalare och slutligen ett par PLATINUM F-100 golvhögtalare. ![]() ![]() 1par PLATINUM B-40 + 1par AZURE F-60 / 1par PLATINUM F-100 Högtalarna är riktigt bra packade, kartonger av dubbel wellpapp, formskuren styrenplast i topp / botten, styrenplast vinklar i långsidor, plast förstärkningar i alla hörn. Invändigt skyddas högtalaren av en jättestor tyg påse med 'dragsko' upptill, mycket genomtänkt och klart lyxigt. ![]() ![]() AZURE F-60 med kartonger / Tillbehör: Skruvar + Spikes + manual Med varje högtalare följe: Svart piano lackerade järnplattor för spikes, 4st monterings skruvar för järn plattorna, 4st spikes med lås 'mutter'. ![]() ![]() Kartong botten med förstärkta hörn / Högtalare i tygpåse Några noteringar Plus :-) Några noteringar Minus :-(

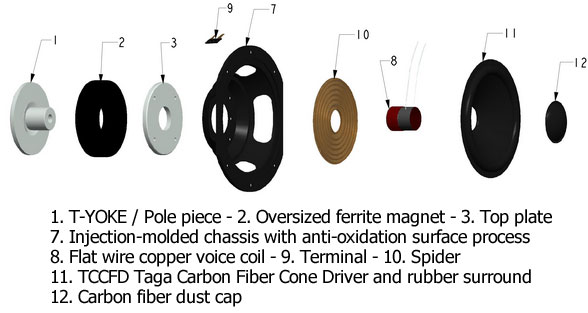

** TAGA's Teknik Här följer en beskrivning av elementen i PLATINUM F-100 v.2 och den teknik som används. Tillverkaren verkar att vara väldigt förtjust i obegripliga förkortningar, en fördjupning i dessa är antagligen på sin plats. TLIE = Taga Low Interference Enclosures TPTTD = Taga Pure Titanium Tweeter Dome TWG = Taga Waveguide TTP = Taga Top Plate TPACD = Taga Pure Aluminum cone Driver BOM = Bassreflex Omnidirectional Module Diskant element TPTTD = Taga Pure Titanium Tweeter Dome ![]() Bas element TCFCD = Taga Carbon Fiber Cone Driver ![]() Länkar / Leverantörer / Referenser Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer. Leverantörer: [L1] www.AnimaAudio.se Länkar / Referenser: [R1] http://www.taga-audio.com/ 'Disclaimer' The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners. Notera! Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör. Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan. ![]() ![]() ©2010 SM2YER Goran |
