    		• Inledning
    Tillverkade en lite annorlunda 'Tripod-platta' i stället för s.k. 'outriggers' till våra M-85 högtalare. Förutom att 'Tripod-plattorna' är snygga och underlätta städning så är tanken att dom även ska öka kopplingen till golvet och samtidigt minska ev. resonanser mellan högtalare/golv.

    Senast uppdaterat

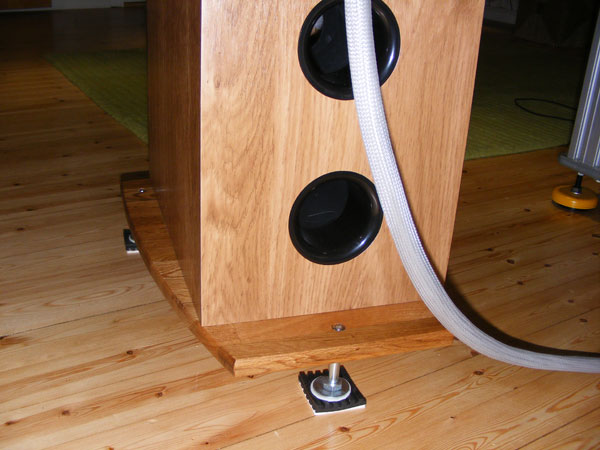

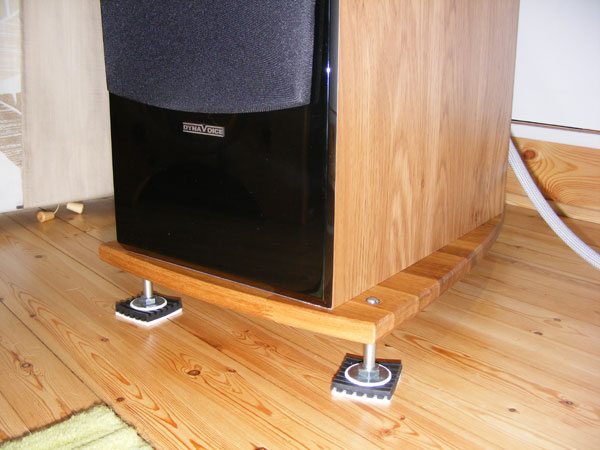

    2011.12.18 I första utförandet använde vi vanliga bultar M10x70 som vi svetsat fast en bricka på 30x1,5 - Har nu bytt ut dessa mot ställbara 'Ledad-fot' MN34

    2011.10.25 Nya 'fot-plattor' v.2.0 till våra 'Dynavoice Challenger M-85 EX' högtalare. Tillverkade ett annat par plattor för några dagar sedan, men efter lite tester och olika synpunkter så har vi nu 'uppgraderat' dom lite. Plattorna är nu lite bredare och lite kortare, sidornas kurvning har anpassats bättre till högtalarnas bredd



    .

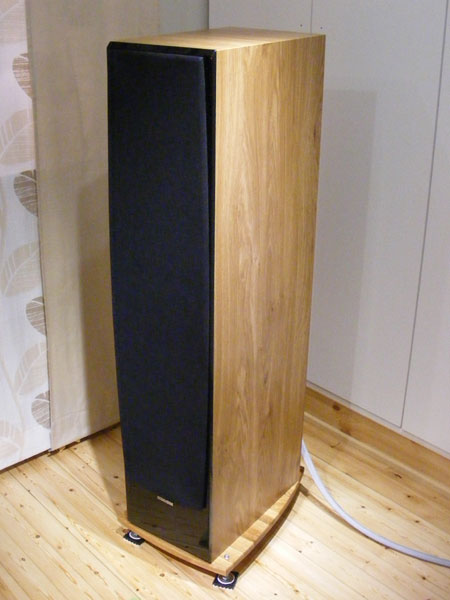

    Fot-Platta v.2.0

    BESKRIVNING
    Tanken med att använda 'TRIPOD' placering av fötterna är följande:
  • Golvets ojämnheter fördelas per automatik, vilket förenklar injustering.
  • Jämnare fördelad tyngd minskar resonanser mellan högtalare/golv.
  • Högre tryck per fot (Koppling) ger homogenare koppling mellan högtalare/golv.


    Fotplatta v.2.0 / Fotplatta v.1.0.

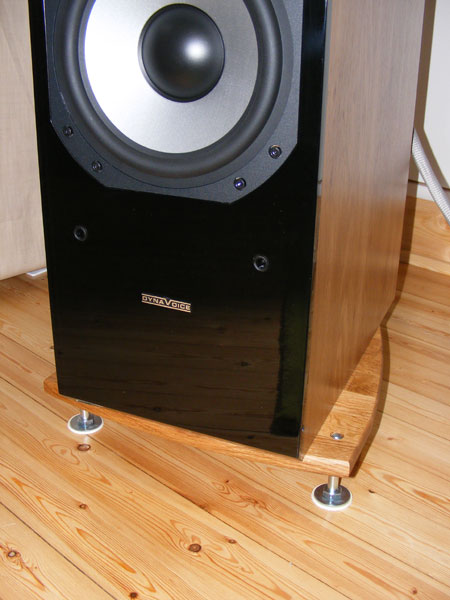

    Fotplatta v.2.0. - Med DIY-Fötter M10 skruv + svetsad bricka

    'TRIPOD' placeringen gör det även möjligt att ställa in fötterna så att man 'lutar' högtalaren bakåt (Från lyssnaren) det kan i vissa fall förbättra lyssnings upplevelsen. Man höjer enkelt ljud centrum och i vissa fall förbättras även högtalarens faslinjäritet. (Se skiss nedan)


    Bygget
    Material lista (två plattor)
==============================================================================
2 bitar Stavlimmad ek [L1]RUSTA.se
6 st    Inslagsmutter M10
6 st    Maskinfötter MN34 50-M10X70 ledad fot 32,20 [L2]WIBERGER.se


    Referenser / Länkar m.m.
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1]     RUSTA.se - Stavlimmad massiv EK m.m
    [L2] WIBERGER.se - Ställbara fötter m.m.
