Hörlursförstärkare Little Bear P2-1 OPA NE5532P + 2x 6J1 Pentoder |
|
INDEX
Senast uppdaterat
2022.03.16 Har lyssnat några kvällar med original OP-förstärkar kretsar NE5532P och ryska 6H1n-EB med guld galler, förstärkaren låter väldigt bra med tanke på priset.

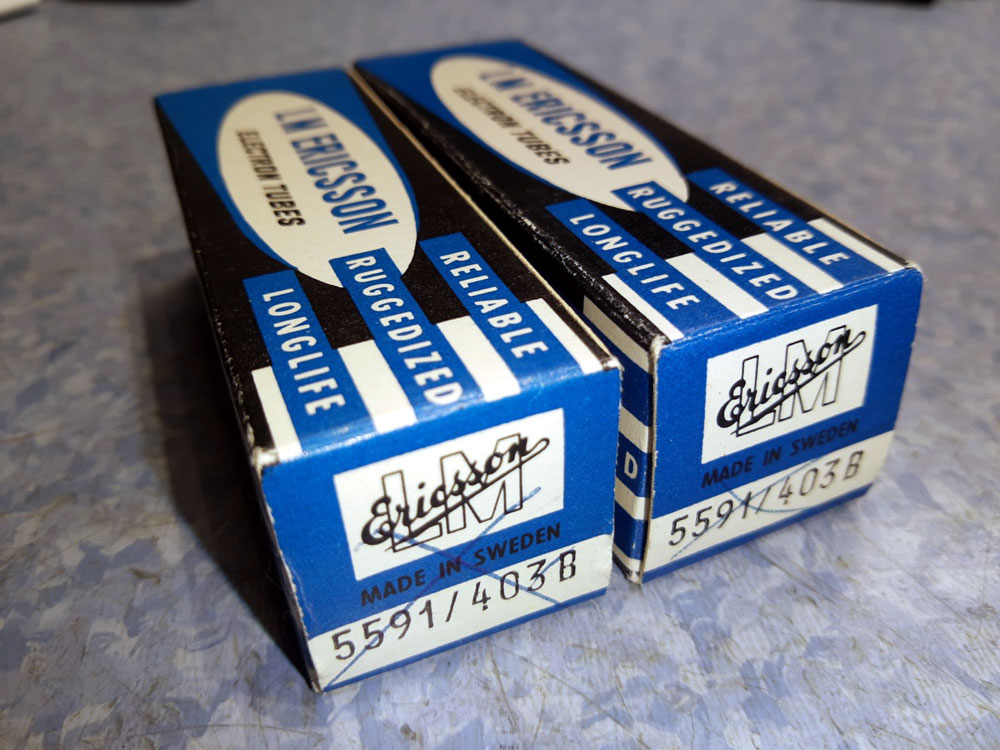

Little Bear P2-1 med 2x 'Ericsson 403B' pentoder

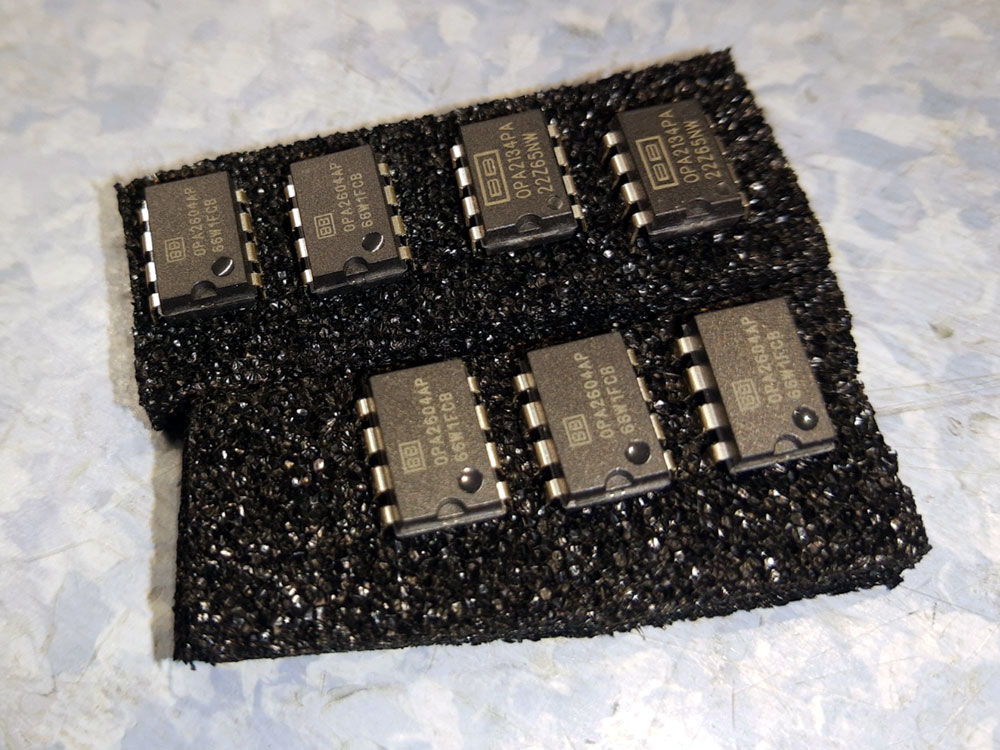

Nästa rörtest är 2x BEG 'Ericsson 403B' pentoder, ska även prova att byta ut OP-förstärkar kretsarna till 'BurrBrown OPA2604AP' som är direkt pin-kompatibel.

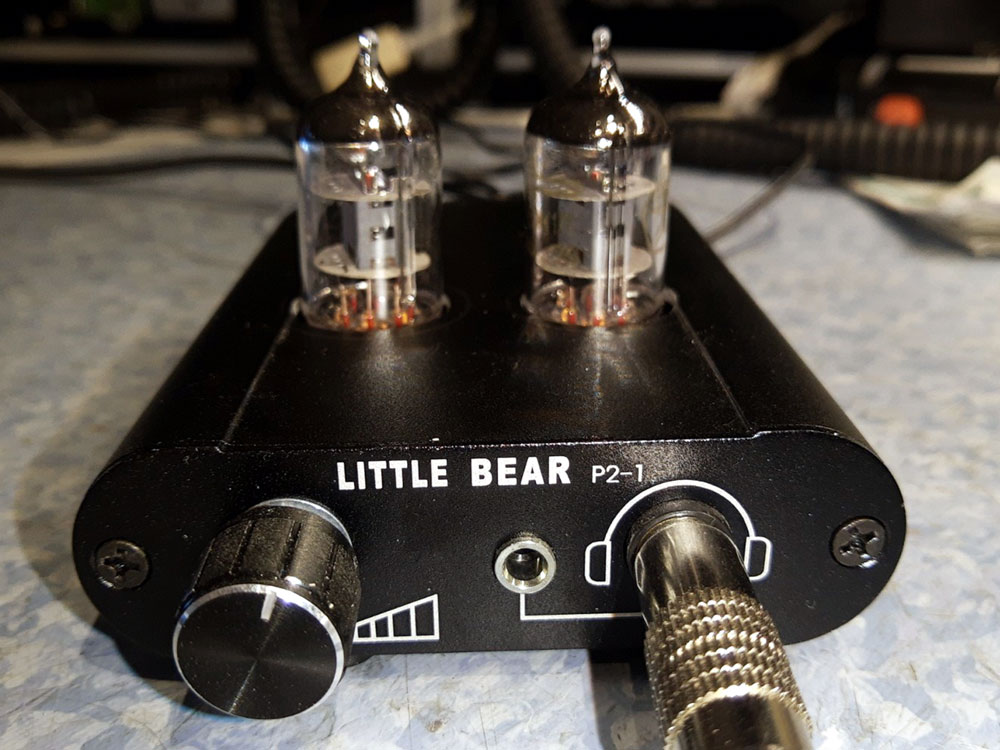

Little Bear P2-1
|
|
Beskrivning
Förstärkaren har en analog ingång med RCA kontakter, på framsidan sitter en 3,5 och en 6,3mm utgång för hörlurarna.

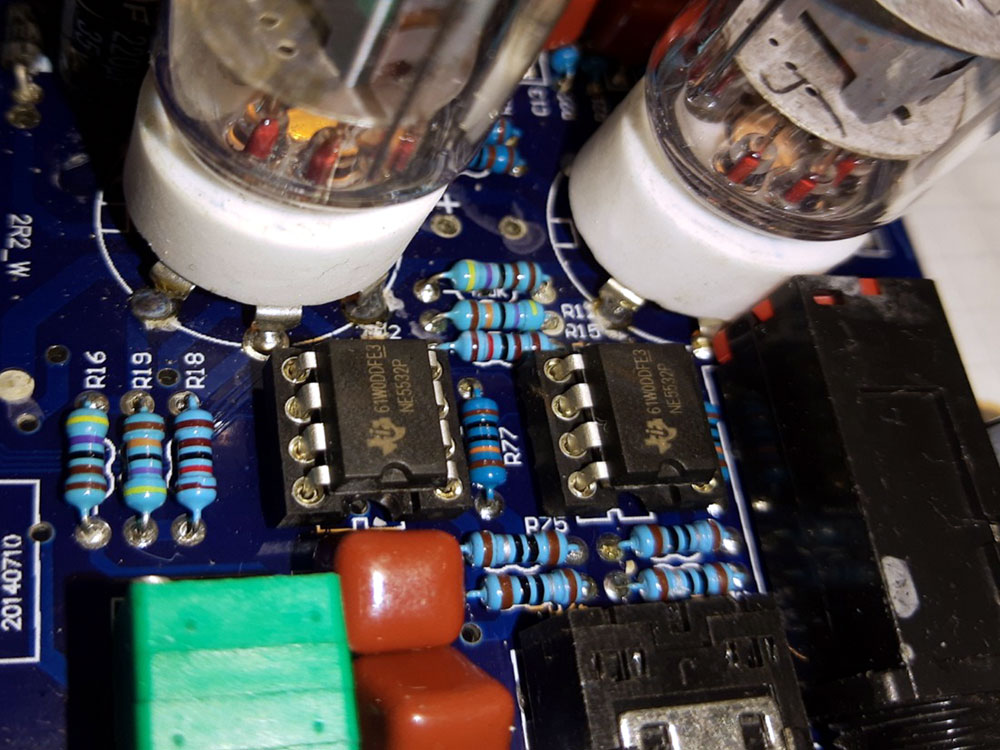

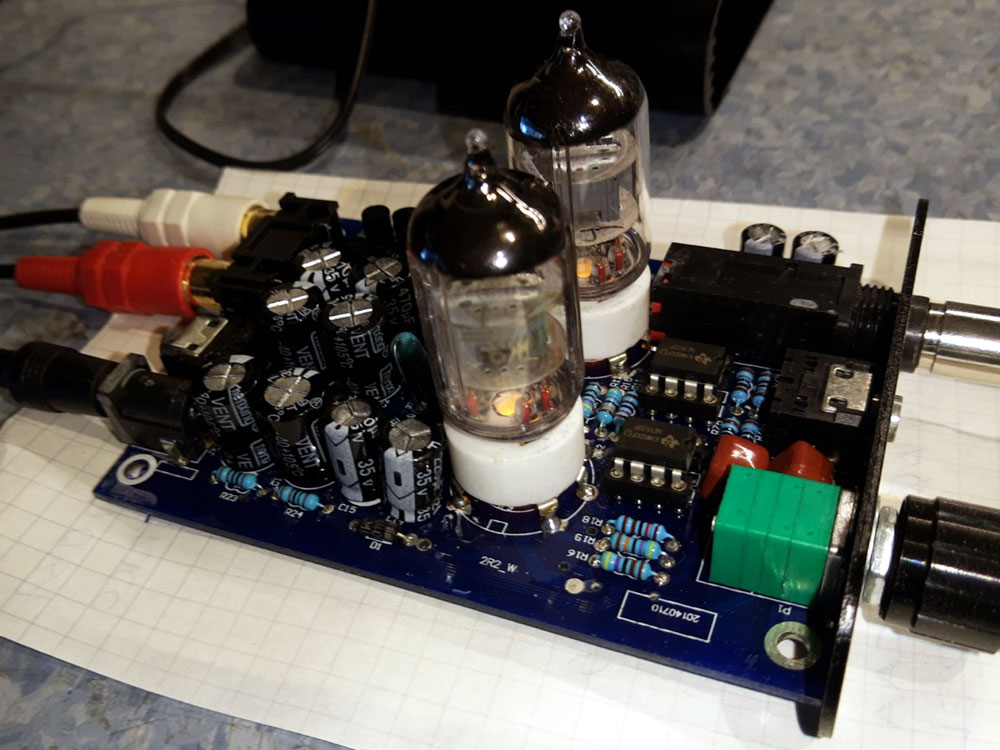

Den huvudsakliga förstärkningen sker i en OP-Förstärkar krets NE5532P från Texas Instruments. Förstärkaren har även ett kinesiskt '6J1' (pentod) elektronrör per kanal, röret är ett rent buffer-steg, syftet är att få lite 'rör-känsla' i ljudet

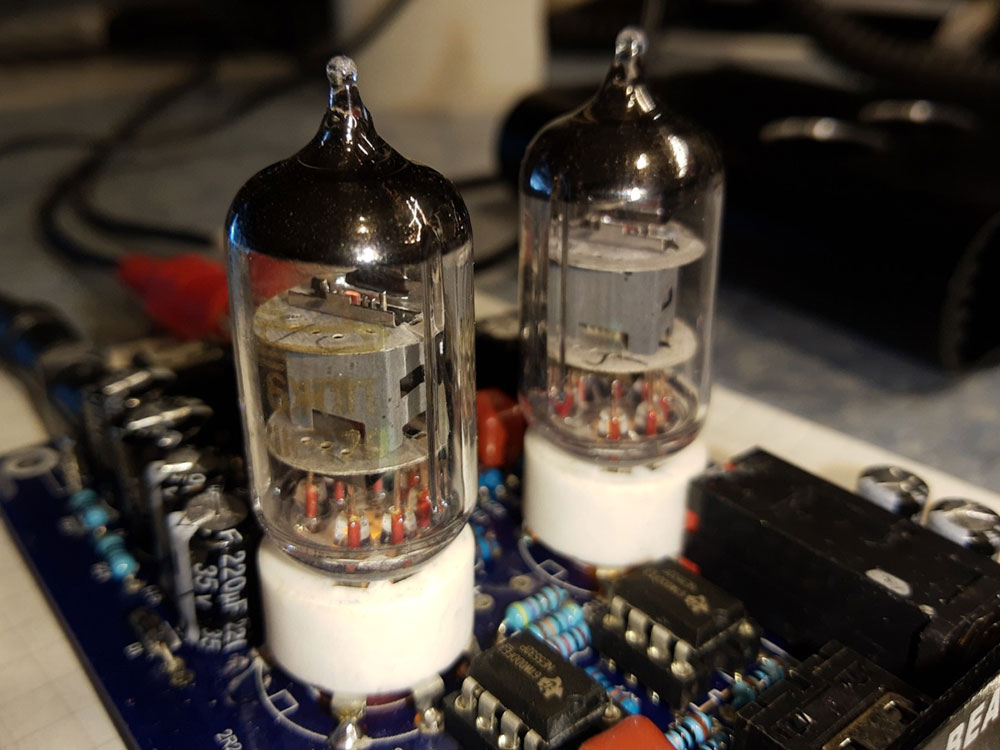

Elektronröret 6J1 är direkt eqvivalent med bl.a. 6H1n / 6AK5 / 403B så dom rören är bara att 'plugga' in och prova. Har även en 'bunt' med lite intressanta pentoder bl.a. Brimar 6AM6 och Mullard CV4014 / 6064 / M8083, för att kunna testa med dessa i förstärkaren krävs lite modifiering av inkopplingen i rör-sockeln.
Little Bear P2-1
Little Bear P2-1
|
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'Little Bear P2-1' ===================================================================== Typ ............................... Hörlursförstärkare input voltage ..................... AC12V frequency response ................ 20 HZ - 20 KHZ input sensitivity ................. 300 mv SNR ............................... 96 db Total harmonic distortion ......... <3% (1 KHZ) Power range output ................ 0.5 W Product size ...................... 103 * 81 * 23mm (No tubes) NET WEIGHT ........................ 380 g ===================================================================== |
Köp / Transport / Embalage m.m.
Fraktlogg: |
Budget
Kostnader t.o.m. 2022.03.16 ============================================================ Förstärkaren / Inköp ...................... 0 sek Frakt ..................................... 0 sek |
Till index / top
Länkar / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
[L1] www.amazon.com
[R1] Datablad för OPA-krets BURR-BROWN OPA2604
