  • Inledning
    Här hittar du en massa 'standard' kretsar med pcb layout för diverse behov när man bygger egna förstärkare med elektronrör.

    Dom flesta korten är 'universal' och kan med olika bestyckning användas på många sätt. Här finns likriktare, DC-Filter och stabilisatorer, Rör hållare, m.m.


    Kretskort

    Senast uppdaterat
    2013.05.12 Gjorde en enkel prov uppkoppling av glöd regulator kortet, noterar att MJE3055 enl. datablad[R1] behöver en kylplåt/fläns om man ska dra mer än 1 Ampere ström genom den.

    Provar att driva glöd till 2st 6N6P/6H6n (Embryo till en OTL hörlurs förstärkare) - Dom båda rören drar drygt 1,5A ström vid 6,3V när jag provar med ett externt DC Aggregat.

    Enl. datablad[R2] ska 6N6P dra 750mA(+/-70mA) vid 6,3V = 4,72W - Omräknat så blir då strömen 815mA per rör vid 5,8V, enl. datablad är min Uh = 5,7V - Det innebär att vi hamnar inom 'fel marginalen' och att det borde fungera som tänkt.

    Ska prova att 'lyfta' regulatorns 'ref' spänning (Pin 2) med en spänningsdelare mellan jord(Minus) och pin 3 (UT) - Det hela är ganska enkelt, hittade en bra beskrivning på N1HFX[R3] Michael's webb sida.


    Modifierat krets schema

    Använder 1/4W motstånd för R2/R3 - Med regulator 7805 ska värden vara följande:
    Reg.DC out**    R2      R3
    ==============================
    6 Volt          470     100
    6,3 Volt        470     130
    8 Volt          470     220
    9 Volt          470     330
    12 Volt         470     510
    12,6 Volt       470     570
    ==============================
    **Ungefärliga värden då värden för R2/R3 ange i närmaste std värde.

    Utspänningen beräknas från spänningsfall över R3 + regulatorns utspänning. Notera att R3 i praktiken kan vara en trim potentiometer för att få justerbar utspänning. Kalkylblad i .ods format -->
    Här! (LibreOffice std)
    Beskrivning

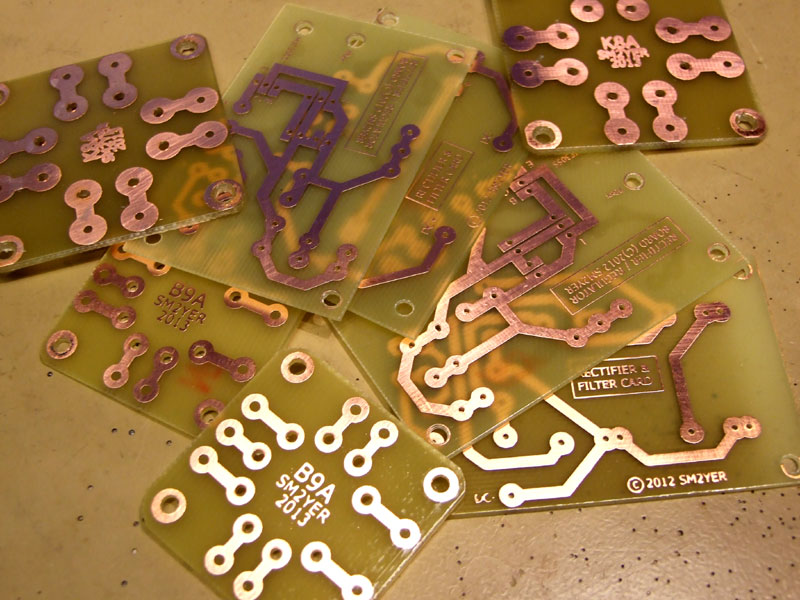

    Monterar rörsocklarna på fyrkantiga små kretskort. Denna montering gör det lätt att planera / ändra layout på förstärkaren.

    Man skruvar lätt loss och roterar, flyttar eller byter ut respektive sockel allt efter behov. Jag har här vänt korten med koppar sidan uppåt, det förenklar omkoppling när man vill koppla om för att prova en elektrisk eqvivalent med annorlunda 'pinout'

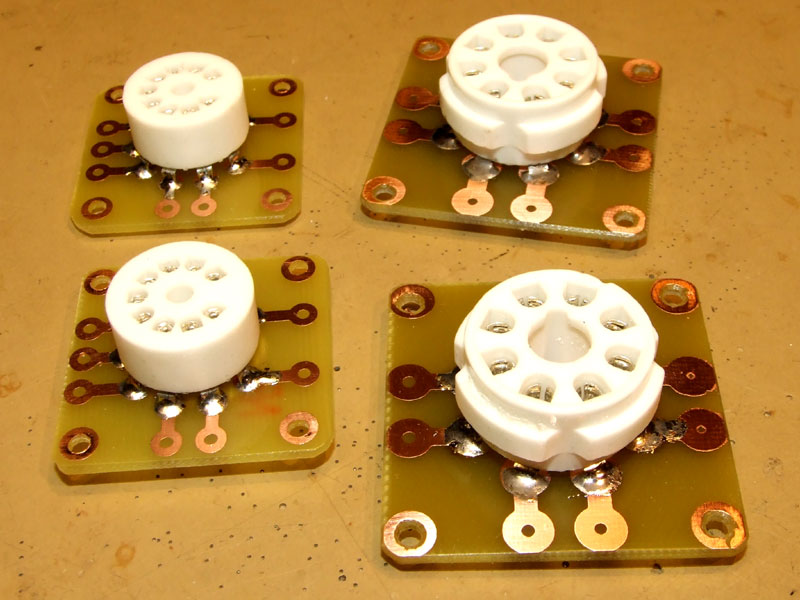

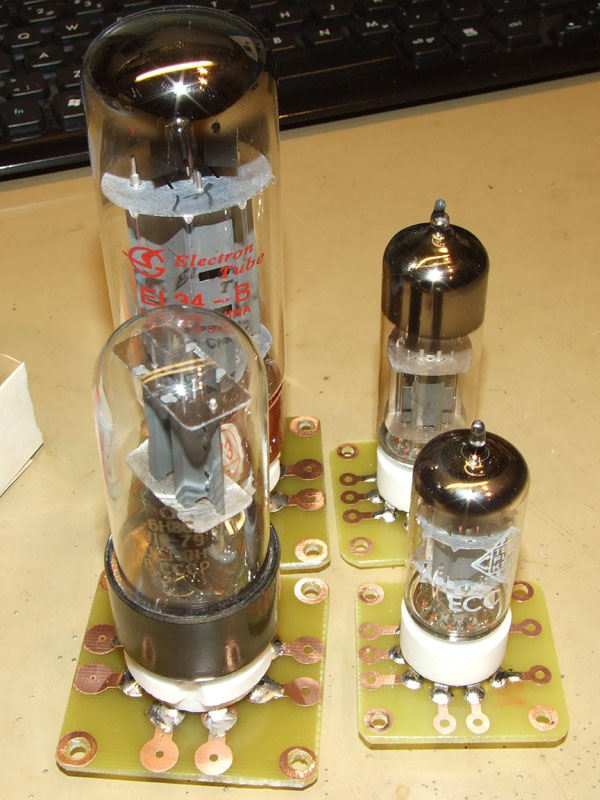

    RÖR-Socklar på kretskort / EL34, 6N6P, 6H8C, ECC808

    K8A-Kort
    Det första kortet är för 8pin 'oktal' sockel 'K8A' och mäter 50x50mm i fyrkant. Sockel K8A används på bl.a. följande rör drivrör / slutrör eller likriktar rör, EL34, KT88, 6SN7, 6SK7 6K3, 5U4G, 6C5S/EZ35 o.s.v.

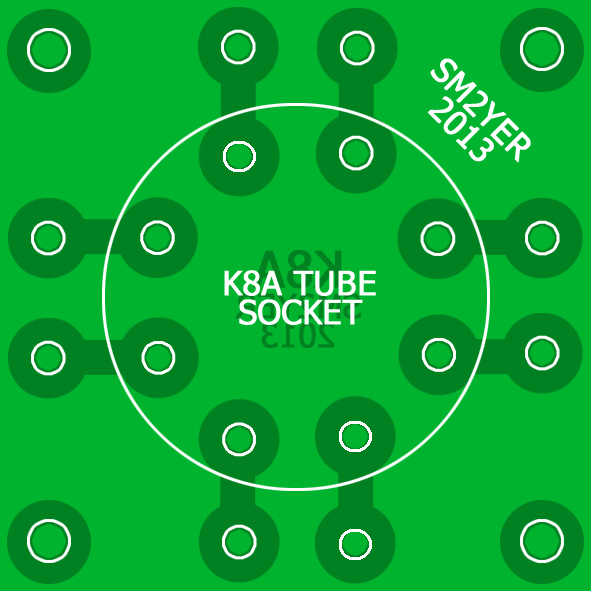

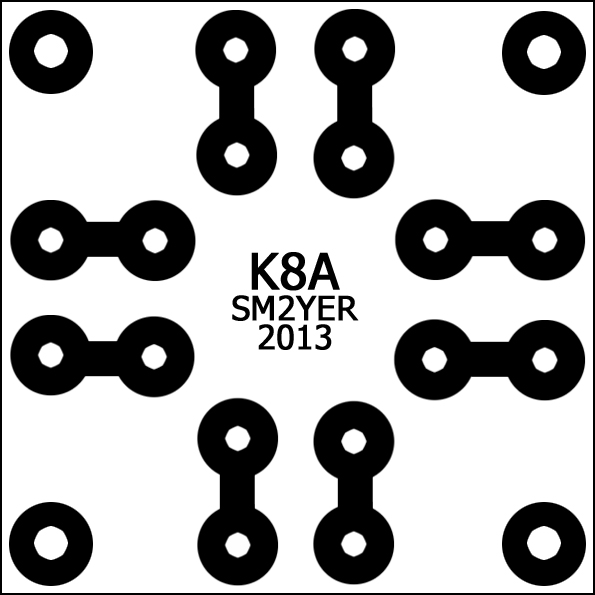

    K8A Kort för rörmontering

    Layout för K8A kretskort 300x300dpi -->
    Här!
    (Högerklicka välj 'Spara mål som...')(78Kb .jpg fil)

    B9A-Kort
    Nästa kort layout är för 'noval' sockel 'B9A' - Kortet mäter 40x40mm och används med drivrör / slutrör eller likriktar rör, bl.a. 12AX7/ECC83, 6922, 6N1, 6N2 EL84, 6P14P, EZ90/6C4P-EV m.fl.

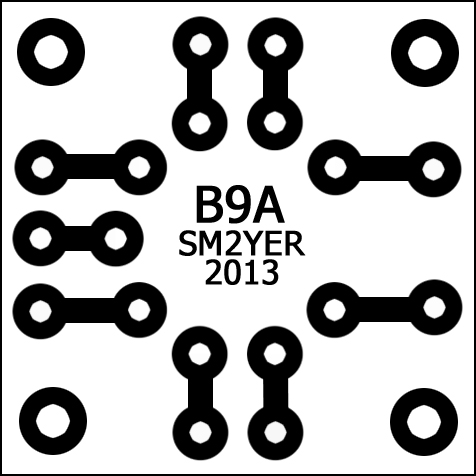

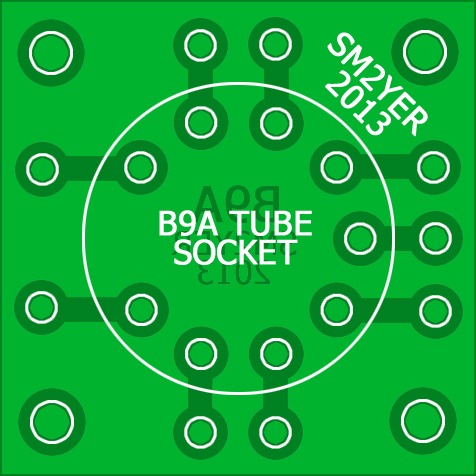

    B9A Kort för rörmontering

    Layout för B9A kretskort 300x300dpi -->
    Här!
    (Högerklicka välj 'Spara mål som...')(69Kb .jpg fil)

    Använder sockel korten bl.a. på en DIY Curve-Tracer, läs mera om våran DIY Curve-Tracer -->Här!

    Glöd filter / regulator
    Har 'designat' ett universal likriktar / regulator kort för filtrering av rör glöd spänning. Tanken är att man löder in 4x lämpliga dioder och en lämplig regulator i 78xx serien, sedan kan man även sätta i en MFJ3055 effekt transistor så klarar kortet upp till 10 Ampere ström.

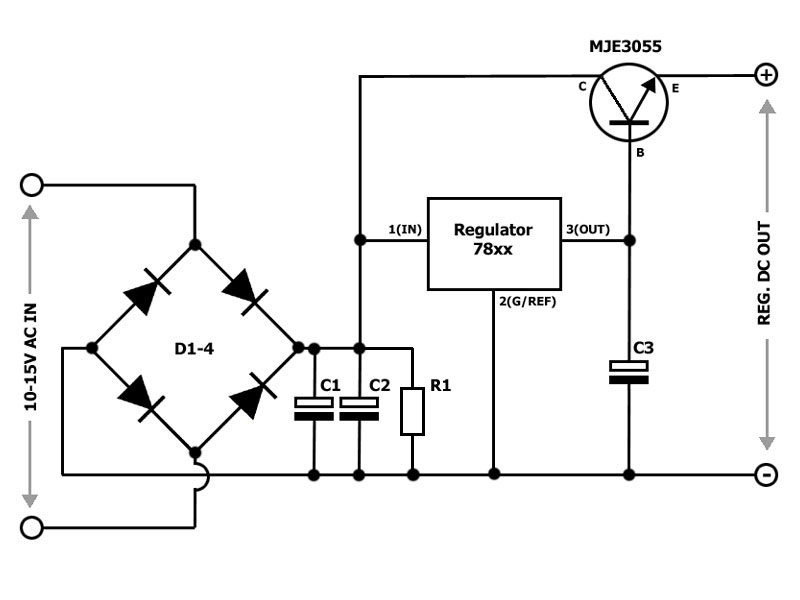

    Krets schema

    PCB kortet är 45 x 70mm stort - Vi kommer att använda en 7806 regulator och effekt transistor MFJ3055(NPN)(Alt. TIP3055) för att kunna ta ut den ström som glöd trådarna i rören behöver.

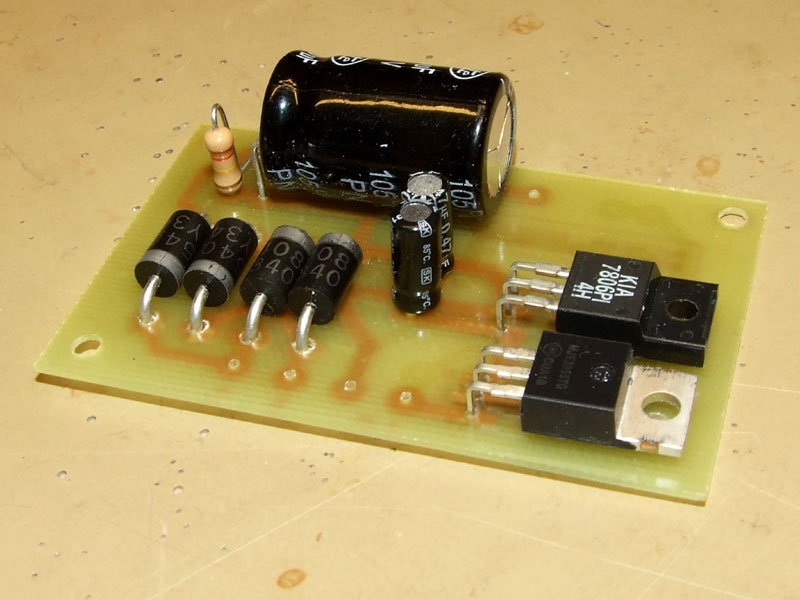

    Den färdiga regulator kretsen

    Övriga komponenter är likriktar dioder 4x 1N5408(5A) samt filter kondensator C1 = 4700uF/25V och stabiliserings kondensatorer för regulatorn C2 = 0,47uF/50V - C3 = 10uF/25V - R1 är en 'bleader' resistor på några 100K.


    Komponent sida / Löd sida

    Här ligger en .jpg fil 300x300dpi färdig för utskrift av
    PCB Layout
    (Högerklicka välj 'Spara mål som...')(148Kb .jpg fil)

    I praktiken så är det nog bara glöden till drivrör som kane behöva filtrerad likspänning. För enkelhetens skull så kör vi DC matning även till glöd trådarna på slutrören. Det kan i.a.f. inte skada / försämra något.

  • Universal kortet kan användas utan effekt transistor - Bygla då B --> E (Reg. UT till DC+ ut)
  • Universal kortet kan användas utan regulator/transistor - Bygla då C --> E

    Likriktar / Filter kort 1
    Det här är en 'univesal' kort med likriktare och filter kondensatorer, kortet är tänkt att användas för B+ (Anod spänning) i olika rör konstruktioner.

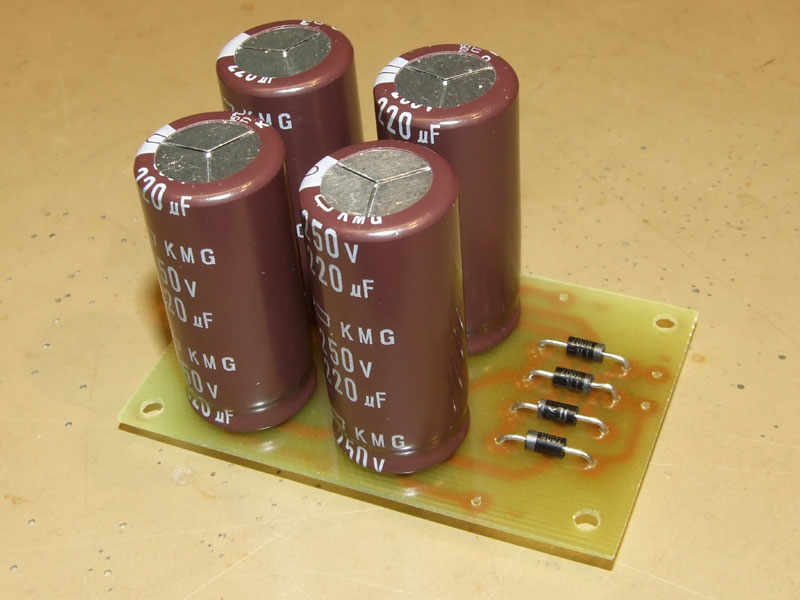

    Den färdiga likriktar / filter kretsen

    Kortet är här bestyckat med 4x likriktar dioder '1N4007' (1000V/1A) + 2x2 Elektrolyt kondensatorer 220uF/250V - 4x Bleader motstånd (220K/2W) sitter över respektive kondensator på kortets undersida.

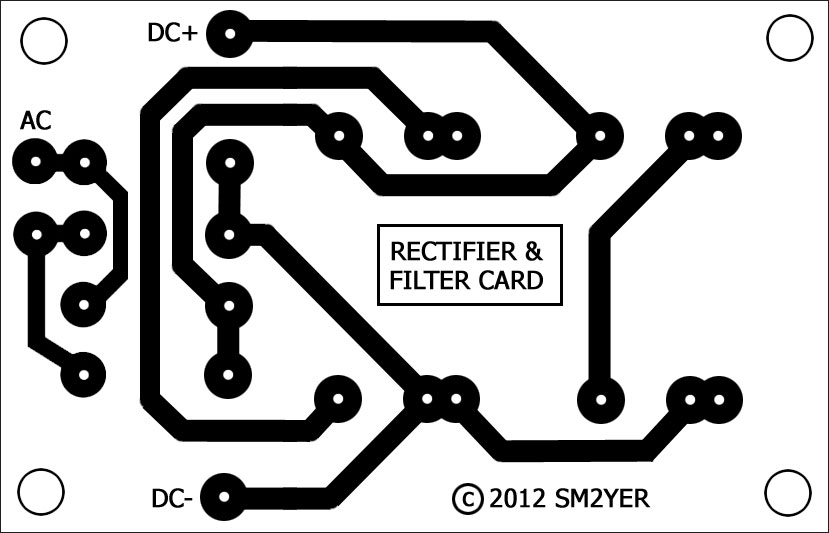

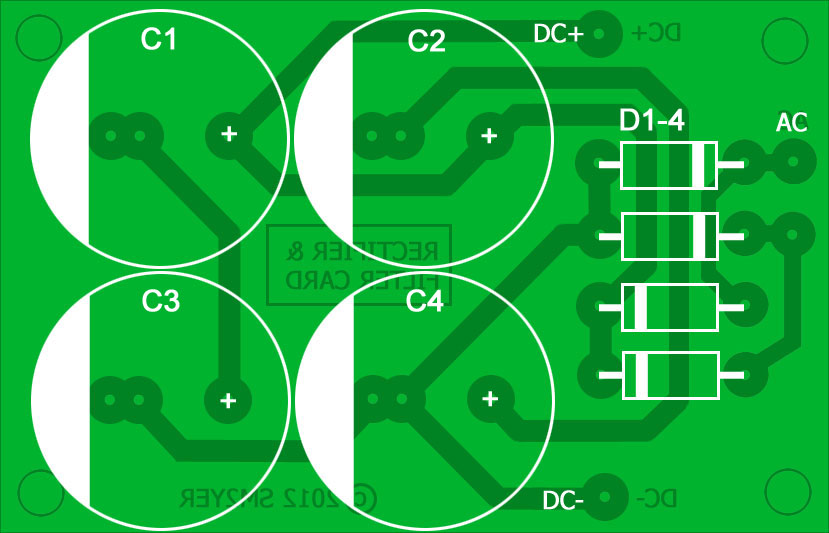

    Filterkort 1 - Komponent sida / Löd sida

    Här ligger en .jpg fil 300x300dpi färdig för utskrift av
    PCB Layout
    (Högerklicka välj 'Spara mål som...')(135Kb .jpg fil)

    Likriktar / Filter kort 2

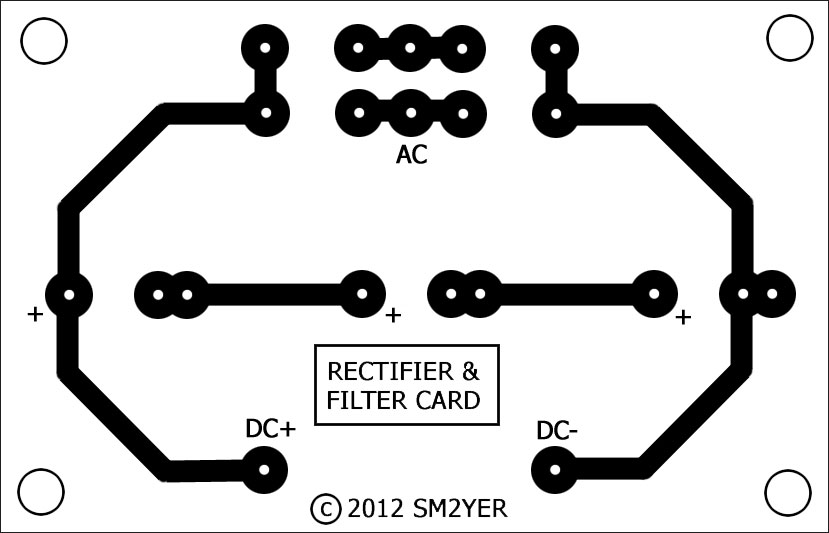

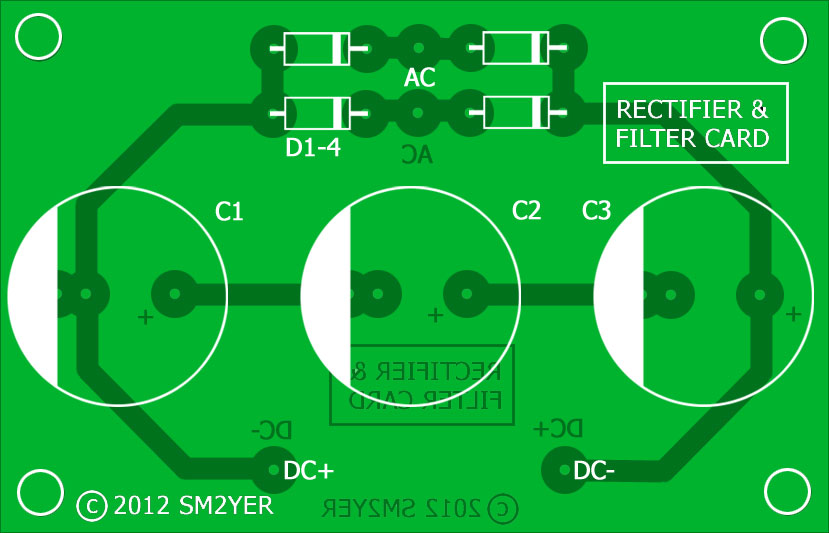

    Filterkort 2 - Komponent sida / Löd sida

    Här ligger en .jpg fil 300x300dpi färdig för utskrift av PCB Layout
    (Högerklicka välj 'Spara mål som...')(117Kb .jpg fil)

    Några noteringar Plus :-)


  • Några noteringar Minus :-(




  • Köp / Transport / Embalage m.m.


    Till index / top
    Referenser / Länkar m.m.
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    [L1] Elfa.se
    [L2]
    ElectroKit.se - Div. elektronik BurrBrown OPA2134/OPA2604 m.m.
    [R1] Datablad för MJE3055
    [R2] Datablad för 6N6P
    [R3] Beskrivning av justerbar regulator på N1HFX Michael's webb sida
