Inledning
Testar ytterligare en liten DAC med inbyggd hörlursförstärkare - Denna gång en 'FX-AUDIO' DAC-X3.

Det här är nog det minsta och enklaste DAC / Hörlursförstärkaren jag hittils testat, mäter endast B75mm x D125mm x H33mm inkl- ratt, kontakter och gummifötter.

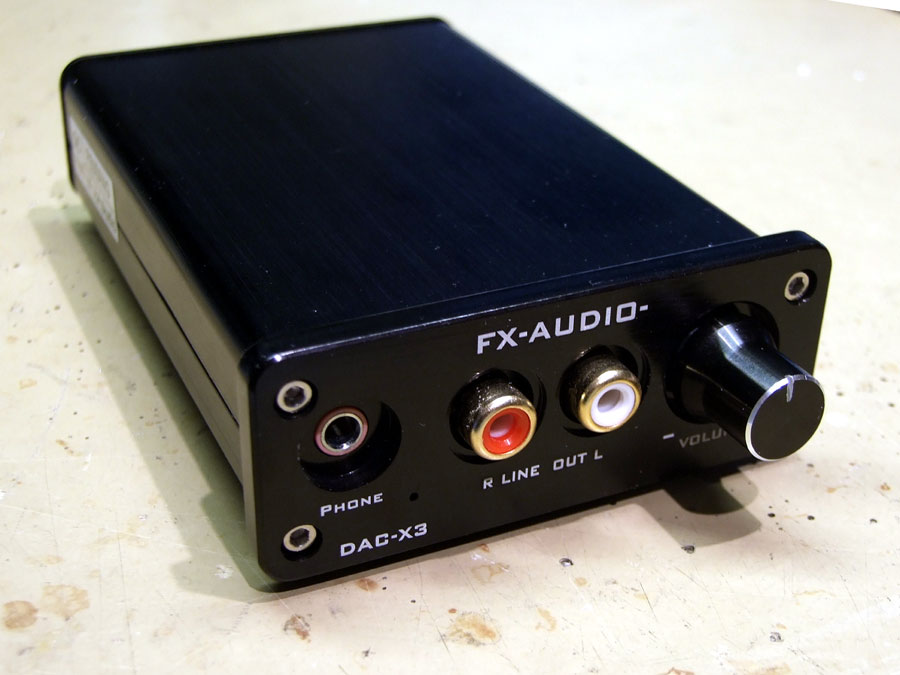

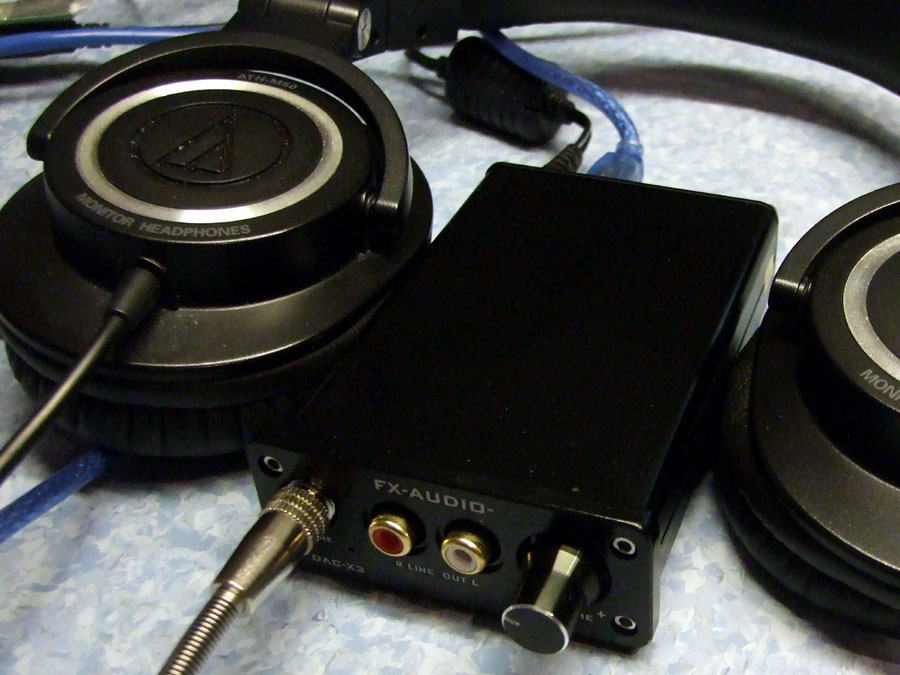

FX-AUDIO DAX-X3

Senast uppdaterat

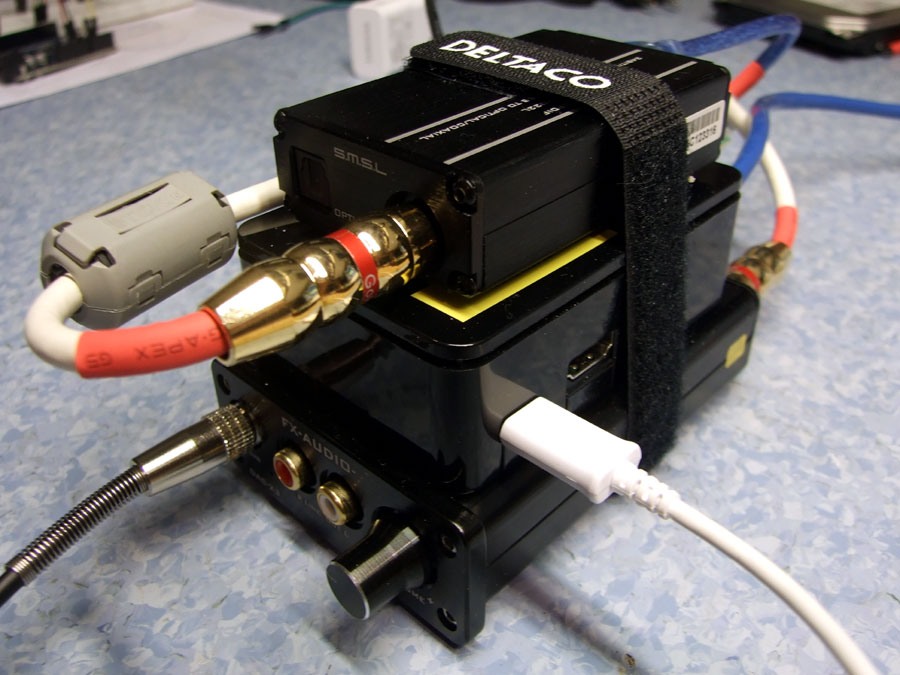

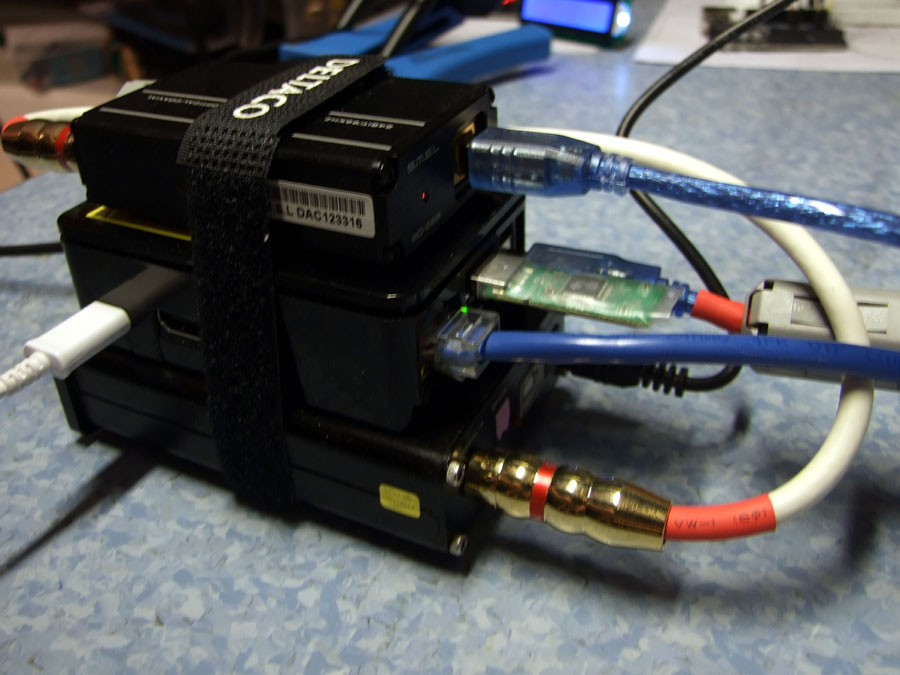

2016.01.07 Tillverkar två korta kablar, en 10cm lång USB kabel och en ca. 25cm lång koaxial kabel med RCA kontakter, själva kabeln är vanlig 75Ω KTV koax. Använder 2st kardborreband för att bunta ihop DAC + RaspberryPi + Converter ovanpå varandra i en liten trave.

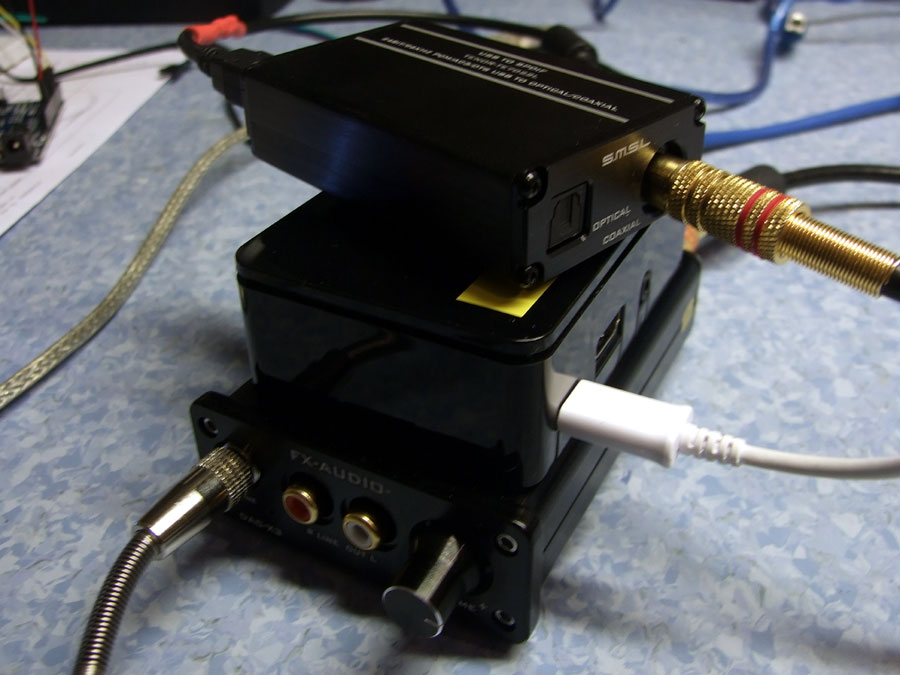

RaspberryPi + S.M.S.L SD-022 + FX-AUDIO DAX-X3

2016.01.06 Provar att köra RaspberryPi + FX-AUDIO DAC-X3 via en S.M.S.L SD-022 DAC / USB-SPDIF converter, den har en Tenor TE7022L USB mottagar krets som klarar 16 och 24 bitars upplösning med 8/16/32/44.1/48/96K samplingar per sekund. den stöder även USB 2.0 i 'High-Speed' (280Mbit/s)

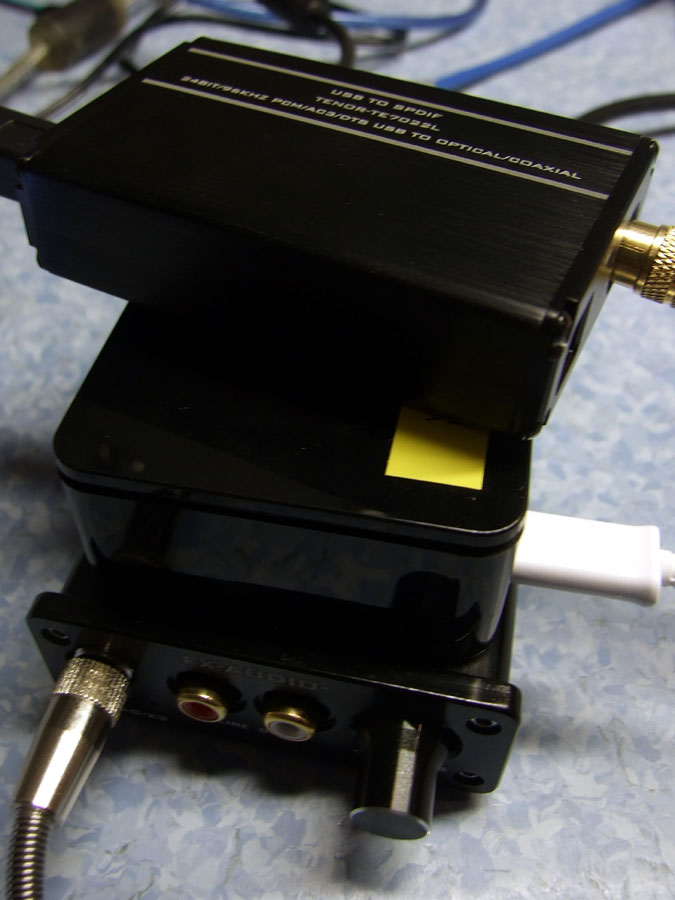

RaspberryPi + S.M.S.L SD-022 + FX-AUDIO DAX-X3

Måste vara bland det mest prisvärda man kan lyssna på! - Med C-Media CM6631A kortet klarar 'kreationen' upp till 24bit(32bit)/192KHz, detta till en totalkostnad under 1000kr! - Kör .flac filer från USB och NAS, lyssnar med AUDIO-TECHNICA ATH-M50 och SENNHEISER HD650.

Sophia Zelmani - I'm the rain

Sophia Zelmani - I'm the rain
Det här är i mitt tycke en väldigt bra produktion. Singer/Songwriter Sophia Zelmani tillsammans med producent/gitarist Lars Halapi fyller skivan med massor av närvaro och stämning, naturligtvis så är inte alla låtar lika 'gripande'. I låten 'You Can Always Long For May' får i.a.f. jag lite gåshud av Lars Halapi's gitarr.

Den tekniska kvaliten är på topp med mycket fin dynamik, skivan tål säkert att lyssnas på jätte mycket, där fins så mycket att upptäcka av nyanser och detaljer.

'The First Look'

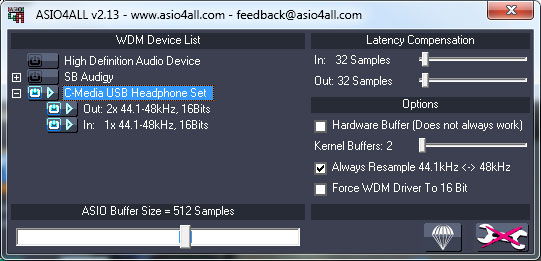

2016.01.06 Börjar med att koppla upp mot PC (Win7) - Kör Foobar2000 + Asio4all, Kopplar via USB2.0 - Som skärmdumpen visar så klarar USB mottagare kretsen från C-Media (CM108) endast 16bitar med 44KHz samplingsfrekvens.

Skärmdump ASIO-4-ALL

Förvånansvärt bra tryck i hörlursförstärkaren, DAC delen är också klart godkänt! - Det är nog bara USB mottagar delen som inte är riktigt i rätt nivå - Provar en liten 'FulFix' med en extern USB-Mottagare längre ner på sidan...

Testkör DAC-X3 med en RaspberryPi, läs mera om våra RaspberryPi försök -->Här!

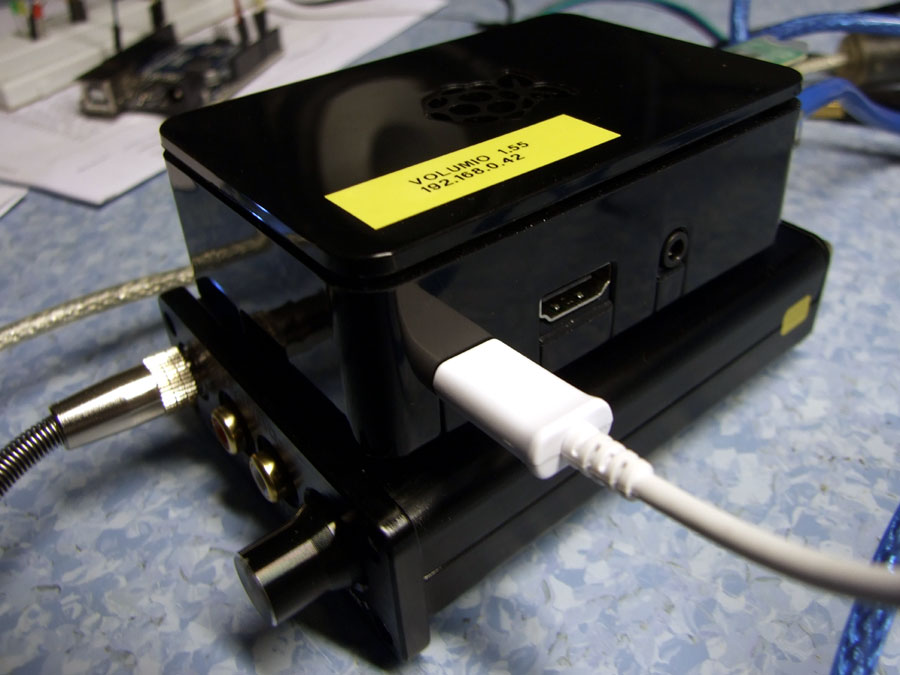

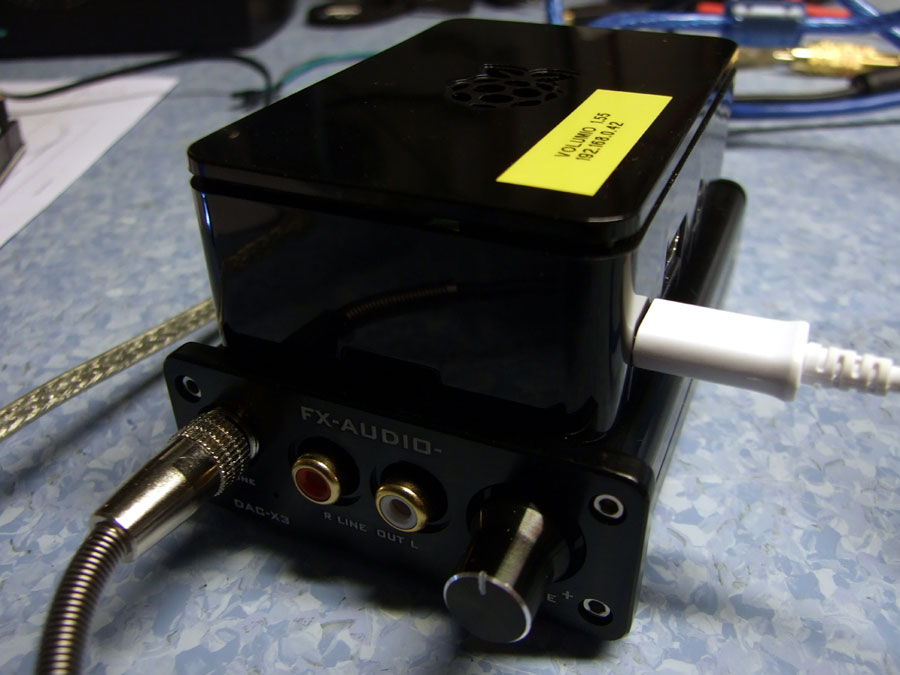

RaspberryPi + FX-AUDIO DAX-X3

En av dom mindre 'installationerna' jag åstadkommit. Ljudet är det inget fel på, skulle dessutom kunna låta ännu bättre med mera högupplösta ljudfiler.

[    3.849252] usb 1-1.5: new full-speed USB device number 5 using dwc_otg
[    3.961628] usb 1-1.5: New USB device found, idVendor=0d8c, idProduct=000c
[    3.971063] usb 1-1.5: New USB device strings: Mfr=0, Product=1, SerialNumber=0
[    3.980453] usb 1-1.5: Product: C-Media USB Headphone Set

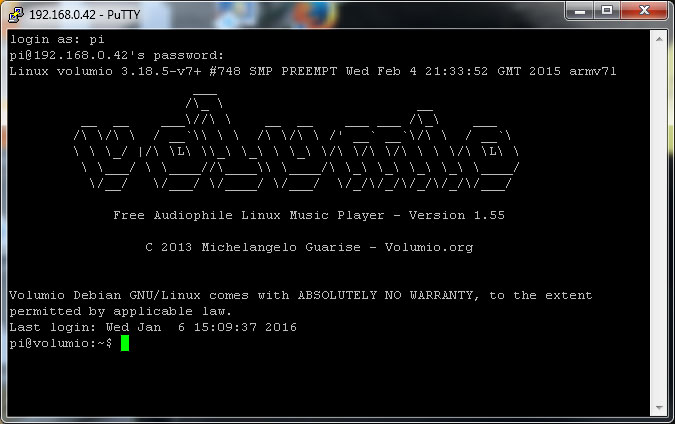

Kör en RaspberryPi 2+ med Volumio v.1.55 mediaspelare, med lite bättre USB mottagare skulle man kunna köra betydligt högre upplösning på ljudfilerna, i original utförande identifieras C-Media CM108 kretsen utan problem, kletsen klarar dock maximalt 16bit/44KHz.

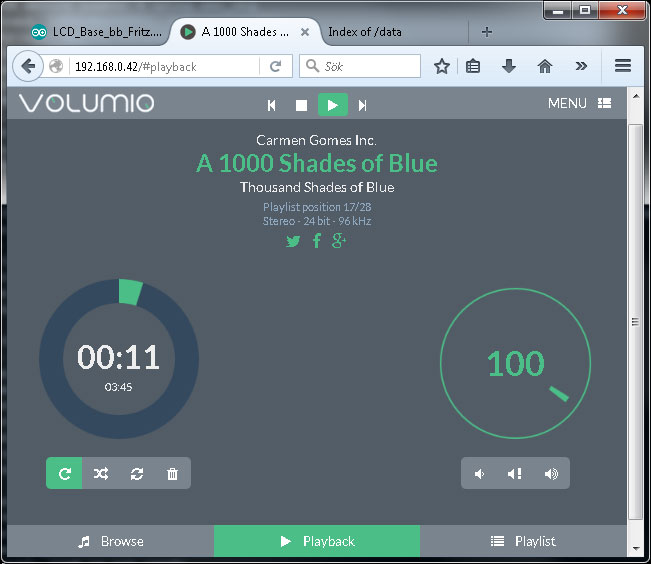

RaspberryPi 2+ med Volumio v.1.55

Provar även coaxial & optiska ingångarna, använder en liten (Tidigare provad) externt USB mottagar kort med C-Media CM6631A krets. Inga problem att köra t.ex. .flac filer men 24bit/96Khz samplingsfrekvens.

RaspberryPi 2+ med Volumio v.1.55

KRISTINA TRAIN - 'DARK BLACK'

KRISTINA TRAIN - 'DARK BLACK'
Fastnade för den väldigt melodiösa och stämmingsfulla sångerskan / låtskrivaren Kristina Train, hittade henne efter ett musiktips på webben, har lyssnat mycket på Spotify och nu även inhandlat CD'n 'DARK BLUE' (2013)

Favorit låtar just nu är: 'Dream Of Me', 'Saturdays Are The Gratest' och 'I Wanna Live In LA' - Alla har lite 'UpBeat' och är lite 'Gladare' i grundtonen, övriga låtar är i.o.f.s lika bra men just nu kanske lite för mörka/dystra...

Alla låtar håller väldigt jämn och bra kvalite, t.ex. 'I Wanna Live In LA' är riktigt, riktigt bra! - Rent 'Storslagen' i vissa delar och med en 80-Tals synt a'la Adolphsson & Falk i slutet, riktigt pampigt!

Beskrivning

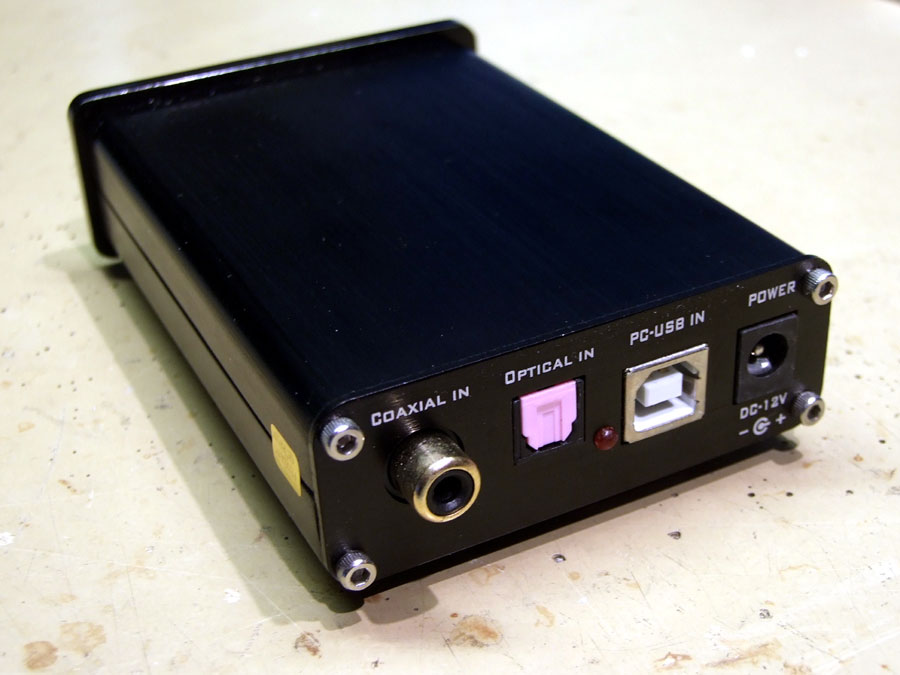

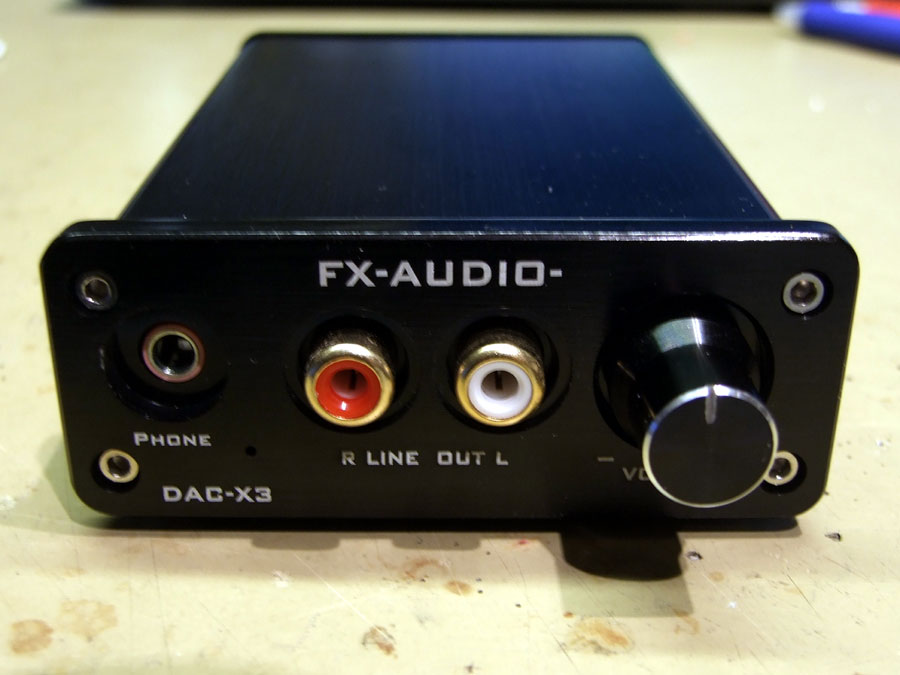

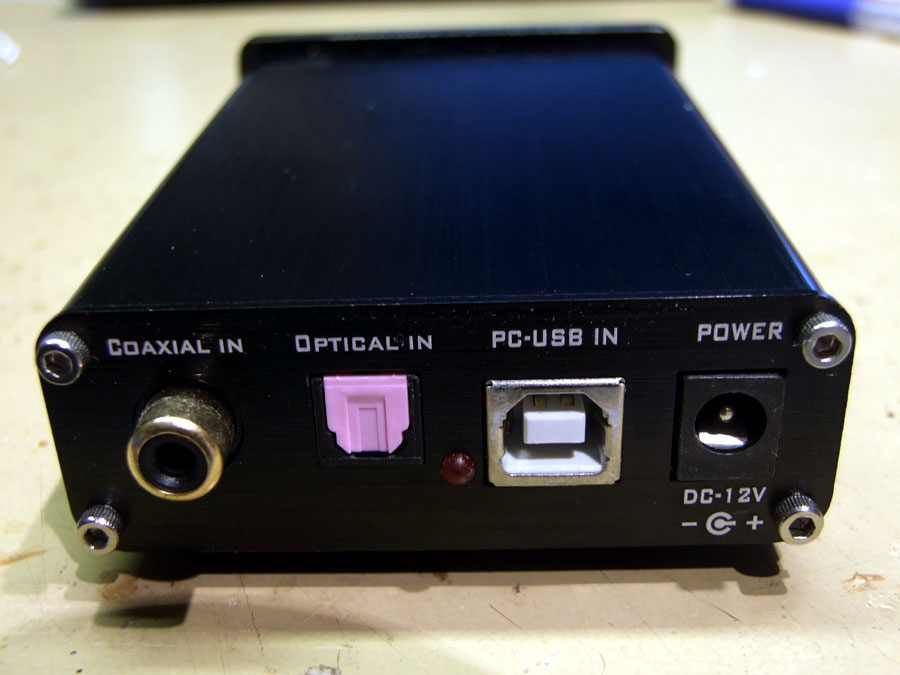

FX-AUDIO DAX-X3 Front / Bakpanel

FX-AUDIO DAX-X3

Tekniska data för FX-AUDIO DAX-X3
===================================================

USB DAC ........................... 16bit / 44KHz C-Media CM108 (USB2.0)
Optisk / SPDIF .................... 24bit / 192KHz
Receiver + DAC Chip ............... CS8416 + CS4344

===================================================

Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

Leverantörer:

Länkar / Referenser:
[R1] Datablad för Cirrus Logics CS8416 mottagar krets
[R2] Datablad för Cirrus Logics CS4344 DAC krets
