Digital 'Mini' förstärkare
BREEZE AUDIO MINI 2:1
2x 20WRMS + 1x 40WRMS - 2x TI/TPA3123D
INDEX
  • Inledning
  • senast uppdaterat
  • beskrivning
  • Referenser / Länkar m.m.
  • 'Disclaimer'

    		• Inledning

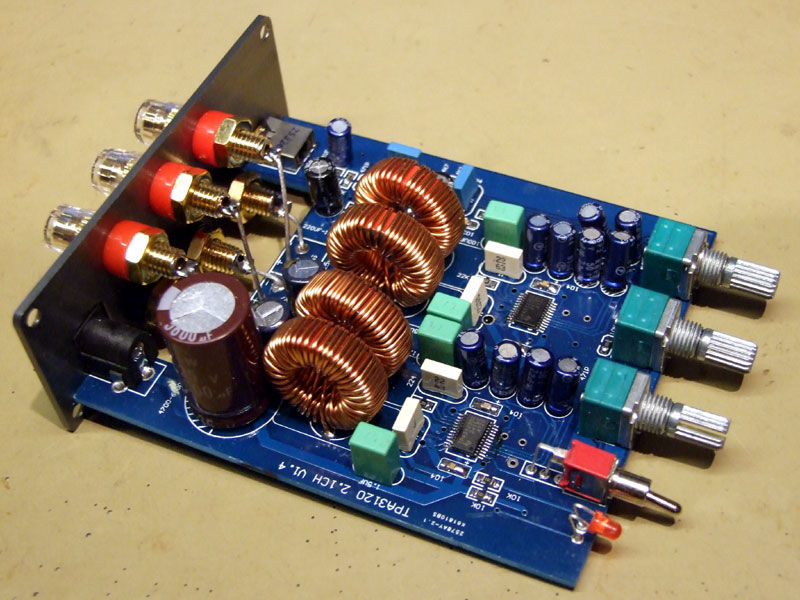

    Så är det åter igen en digital 'MINI' förstärkare (Klass D) som ska testas - Har inhandlat en 'BREEZE AUDIO' 2:1 förstärkare. Den arbetar i ClassD (Digital förstärkare med 2st Texas Instrument TPA3123 kretsar.

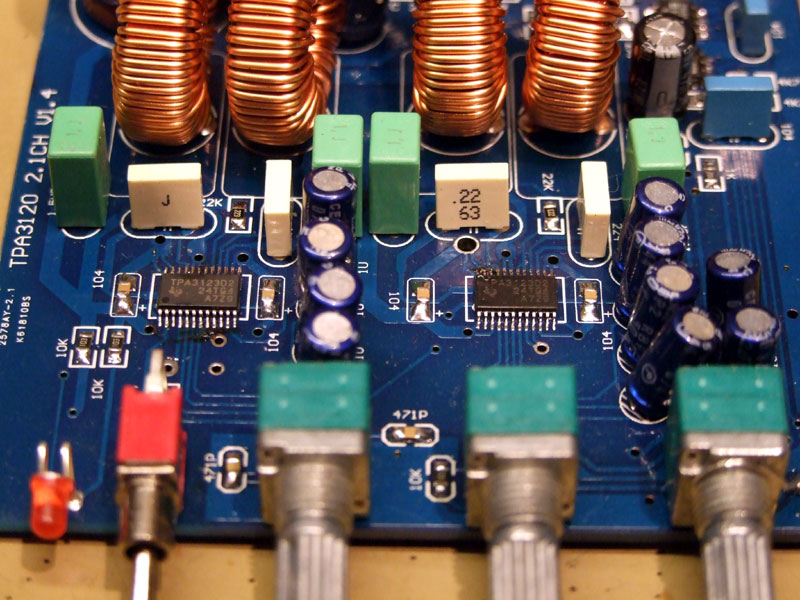

    Den ena kretsen arbetar i stereo koppling (Normal koppling) och lämnar 20WRMS i vardera stereo kanal - Den andra TPA3123 kretsen är brygg kopplad för att lämna hela 40WRMS i sub-bas kanalen.


    'BREEZE AUDIO' 2:1 förstärkare
    Senast uppdaterat
    2014.03.03 Prov lyssnar en del under kvällen, noterar att dom båda volym kontrollerna inte påverkar varandra. Idealet skulle vara om bas nivån justeras i förhållande till 'master' volym kontrollen. Nu är det inte så, SE_VOLUME påverkar endast volymen på stereo utgångarna, BASS_VOLUME ändrar bara volymen på bas utgången.

    Man måste m.a.o. justera BÅDA volym kontrollerna varje gång man vill höja eller sänka ljuset.

    Lyssnings intryck: Huvud förstärkaren låter väldigt bra, basen går djupt men saknar 'spänst', just nu rullar den liksom på mest för sig själv därnere. Ska prova att dämpa lådan lite hårdare.

    2014.03.03 Återvinner en gammal HITACHI SS-2690 högtalar låda med volym på ca. 30 liter (22 x 28 x 48cm inv. mått) lådan är just nu sluten och ganska löst dämpad (Original dämpning)

    Elementet är ett     PROSON AAC21-200S03, det är samma element som sitter i 'Proson Rumble 8' - Har ett alternativt element 'Velleman VDSSP8/8'

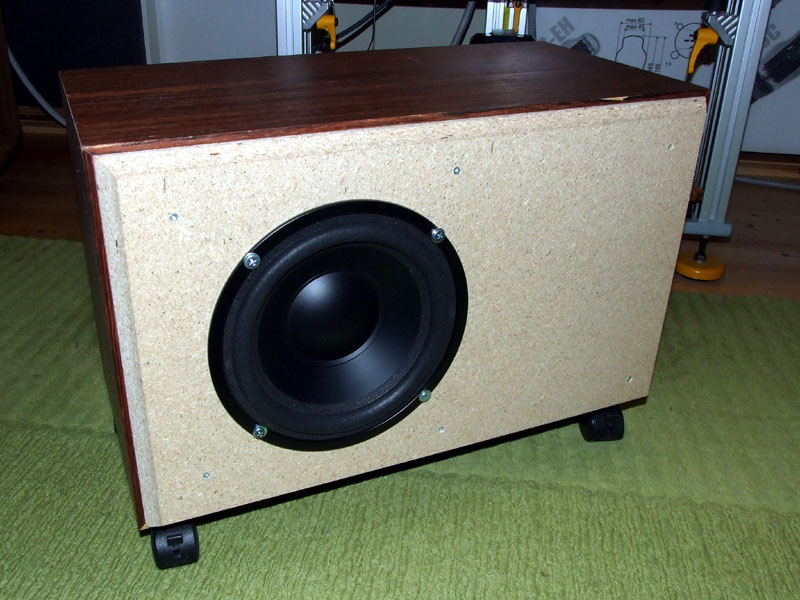

    Snabb snickrad subbas av tvivelaktig kvalite...

    Tillverkar en baffel i 22mm golvskiva, fasar kantern i 45grader och tar hål för bas elementet. Limmar och skruvar baffel mot baffel. Tar upp ett hål för skruv terminal, löder i 4mm2 ledningar och skruvar på 4st länkhjul, 30 minuter senare, Klart!


    KRISTINA TRAIN - 'DARK BLACK'     		KRISTINA TRAIN - 'DARK BLACK'
    Fastnade för den väldigt melodiösa och stämmingsfulla sångerskan / låtskrivaren Kristina Train, hittade henne efter ett musiktips på webben, har lyssnat mycket på Spotify och nu även inhandlat CD'n 'DARK BLUE' (2013)

    Favorit låtar just nu är: 'Dream Of Me', 'Saturdays Are The Gratest' och 'I Wanna Live In LA' - Alla har lite 'UpBeat' och är lite 'Gladare' i grundtonen, övriga låtar är i.o.f.s lika bra men just nu kanske lite för mörka/dystra...

    Alla låtar håller väldigt jämn och bra kvalite, t.ex. 'I Wanna Live In LA' är riktigt, riktigt bra! - Rent 'Storslagen' i vissa delar och med en 80-Tals synt a'la Adolphsson & Falk i slutet, riktigt pampigt!

    2014.02.28 Provar att koppla upp BREEZE förstärkaren för första gången, kör med 8Ω dummy-load på sub-bas utgången. (Har just nu ingen bra sub-bas att tillgå)

    Övrigt: Kör .FLAC filer på datorn via en extern DAC S.M.S.L SD-1955+ - Lyssnar via ett par Dynavoice Challenger S-5 EX högtalare. Använder mina vanliga halv hyffsade DIY Signal Kablar. Högtalar kablarna är SUPRA PLY 3.42 till stereo högtalarna och PROSON CRYSTAL SMOKE 4mm2 till subbas.

    Konstaterar att förstärkaren fungerar, i övrigt låter jag alla utlåtanden 'bero' t.s.v. då jag inte har någon riktig sub bas att koppla in på bas utgången.

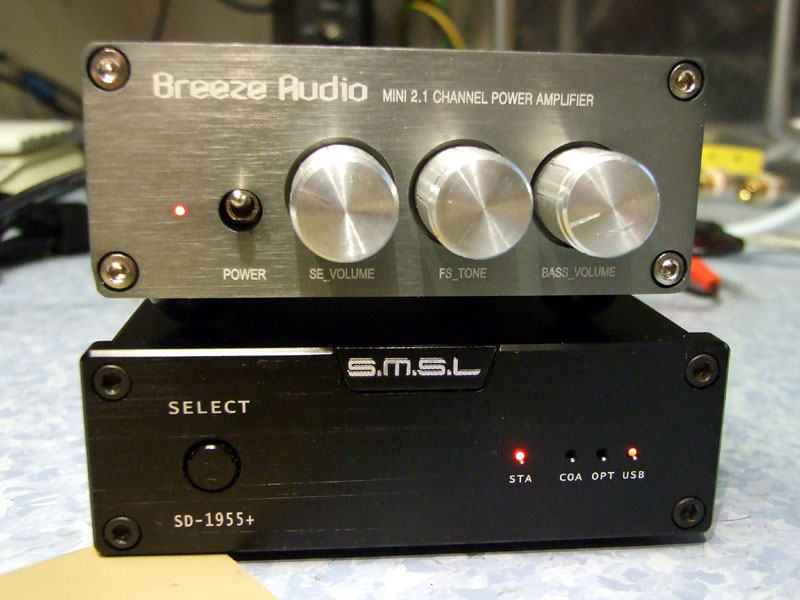

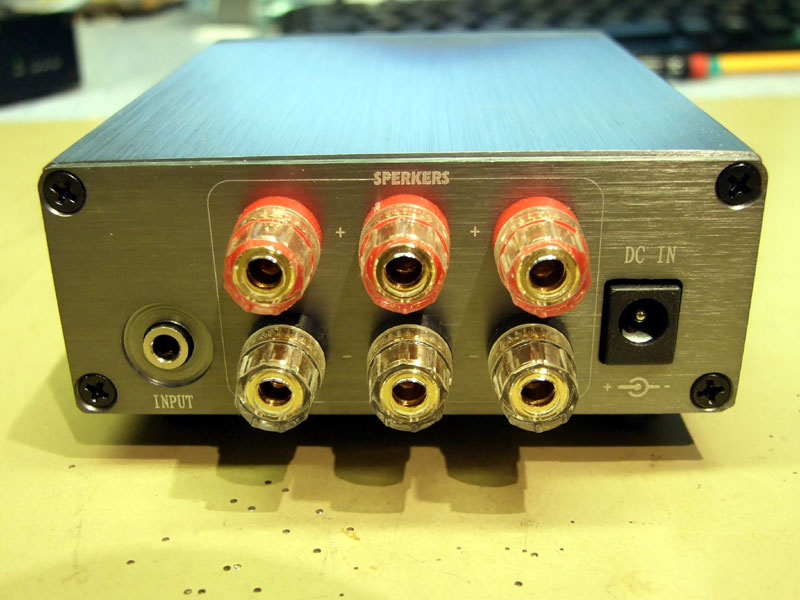

    BREEZE 2:1 förstärkare + S.M.S.L SD-1955+ DAC / Noterar 'SPERKERS' utgångarna...

    Beskrivning
    Har tidigare provat en liknande digital förstärkare, då var det en     S.M.S.L SA-S1 med 'Tripath' (T-Amp) kretsen TA2020 - Har även provat en GUANZO DP-101 som ska ge 2x 50W THD och som också använder 2st brygg kopplade TI/TPA3123D kretsar.








    Sophia Zelmani - I'm the rain     		Sophia Zelmani - I'm the rain
    Det här är i mitt tycke en väldigt bra produktion. Singer/Songwriter Sophia Zelmani tillsammans med producent/gitarist Lars Halapi fyller skivan med massor av närvaro och stämning, naturligtvis så är inte alla låtar lika 'gripande'. I låten 'You Can Always Long For May' får i.a.f. jag lite gåshud av Lars Halapi's gitarr.

    Den tekniska kvaliten är på topp med mycket fin dynamik, skivan tål säkert att lyssnas på jätte mycket, där fins så mycket att upptäcka av nyanser och detaljer.


    Tekniska data för BREEZE AUDIO MINI 2:1
=============================================
Working Voltage ......................... 12V-24V
                                          (recommended:15V-20V
Maximum Output Power .................... 20WRMS x2
Subwoofer ............................... 40WRMS x1
ClassD Chips ............................ 2pcs TPA3123
Chip efficiency ......................... > 90%
Colour .................................. dark Silver/Gray
Dimensions .............................. D 108 x W 90 x H 35 mm
Weight .................................. 0.5KG
Chassi .................................. Solid aluminium
Output connectors ....................... 3x2 Banana pluggs
Input connector ......................... 1x 3,5mm stereo plug
Signal To Noice ratio SNR ............... 99dB**
Distortion THD + Noice @ 10WRMS .......... 0,08%**
Frequency responce ...................... 40-40000Hz -1dB**

**Data gäller för IC-Krets TPA3123D inte för BREEZE förstärkaren

    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:

    Länkar / Referenser:
    [R1] Datablad för     TPA3123D kretsen
    [R2] Design guide för TPA3123D kretsen


    'Disclaimer'
    The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.

    Notera!
    Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

    Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
