  • Inledning
    Testar en mycket kompetent lite integrerad rör förstärkare. Det är en 'ARIAND T84-P', utrustad med bl.a. hörlursutgång, balanserad (XLR) ingångar och fjärrkontroll.

    Förstärkaren har två push-pull kopplade EL84 pentoder i utgångs steget och tre dubbeltrioder i ingångs / drivsteget.

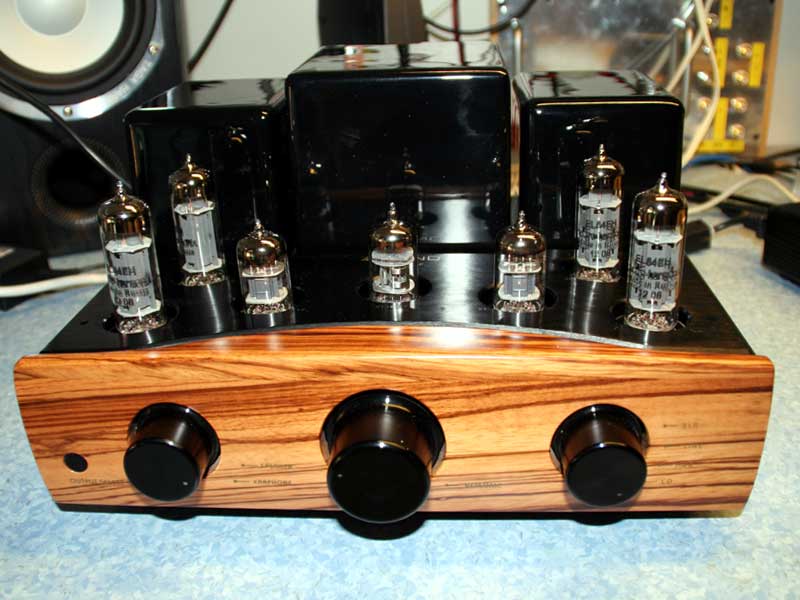

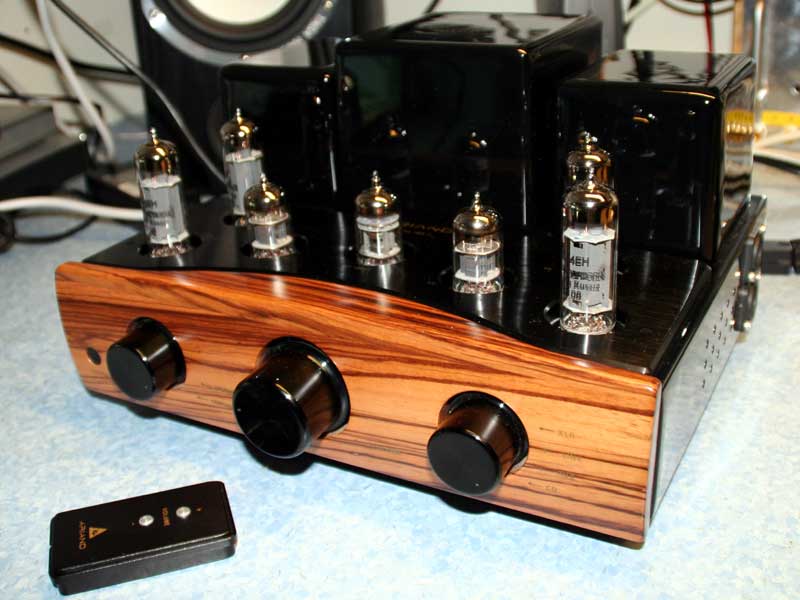

    ARIAND T84-P


    Senast uppdaterat
    2014.07.20 Har inhandlat ett par
    AUDIO-TECHNICA ATH-M50 hörlurar, dom måste naturligtvis även provas med ARIAND förstärkaren.


    ARIAND T84-P och AUDIO-TECHNICA ATH-M50

    2014.07.18 Provar att köra ARIAND T84-P med ett par SENNHEISER HD-598 hörlurar. Har kopplat på 2st 8ohm 'dummy-load' på högtalar utgångarna för säkerhets skull. Enligt manualen så ska det inte vara några problem att köra utan högtalare inkopplade, men då måste hörlurar vara inkopplade och väljaren i hörlurs läge.

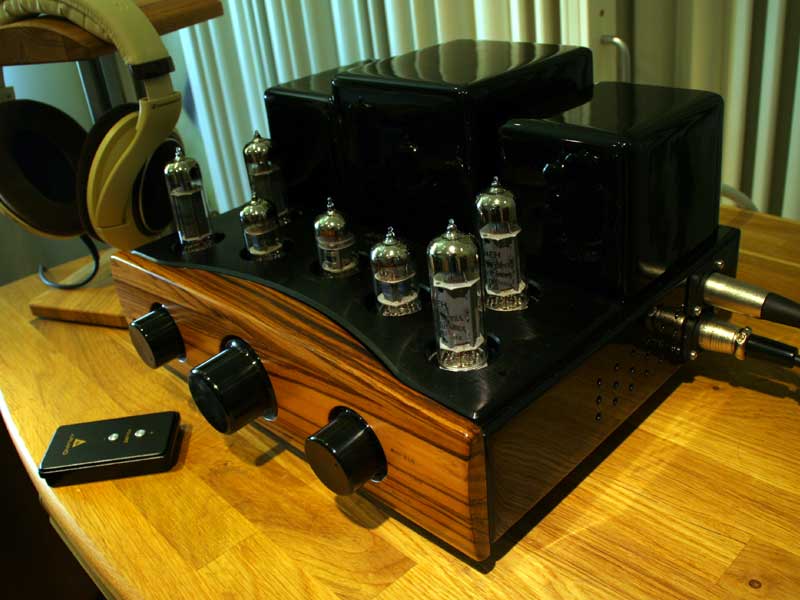

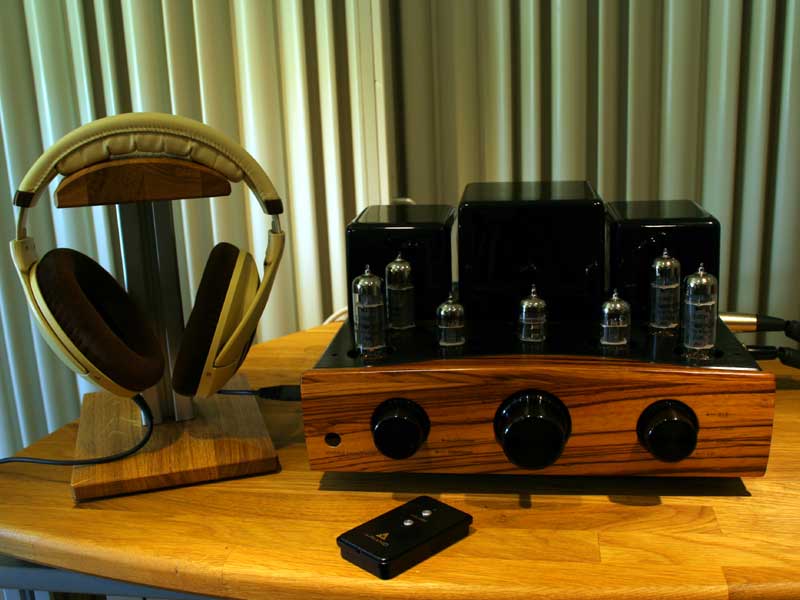

    Testar ARIAND T84-P med hörlurar

    Detta fungerar och låter väldigt, väldigt bra! - Det första som slår en när man lyssnar med lurar är den becksvarta tystnaden, förstärkaren är absolut helt ljudlös när insignal saknas - När man lyssnar med ett par känsliga hörlurar brukar dom flesta förstärkare ha någon form av missljud, brum, brus eller liknande, så är det inte på ARIAND T84-P, här finns det 'bra' en supertyst, becksvart bakgrund att måla upp ljudbilden på!.

    Har vid detta tillfälle även provat och jämfört ett par riktigt fina gamla NOS rör, det är TELEFUNKEN ECC83 och SYLVANIA 12AX7, mer om dessa på 12AX7/ECC83 sidan.


    TELEFUNKEN ECC83 / SYLVANIA 12AX7

    I en snabb första jämförelse är det SYLVANIA röret som tar hem segern med bättre driv och närvaro, en näst intill avgrundsdjup basgång utan att förlora något i spänst eller detaljer, tydligt och mycket luftigt och närvarande mellanregister, tydlig och klar diskant.

    Övrig rör bestyckning i förstärkaren vid detta tillfälle är: 2x ELECTRO HARMONIX 12AU7-EH + 2x 2st ELECTRO HARMONIX EL84-EH. Passar även på att göra en jämförelse med bl.a. NIB MULLARD 12AX7/ECC83 och NIB SVETLANA 12AX7.

    Lyssnar på högupplösta .FLAC filer från PC-Dator med FooBar2000 och ASIO4ALL drivare, använder DAC delen i en BREEZE AUDIO CM6631A DAC/Hörlursförstärkare. Signalkablarna är mina std. DIY RG-92 96Ω koaxialkablar.

    2014.07.13 Att lyssna med lurar är något helt annat än att bara lyssna via högtalare. När man lyssnar med ett par känsliga lurar kan man ibland avslöja en helt annan sida av en förstärkare. Egenbrus / brum eller störningar från switchade närdelar m.m. hörs obönhörligen när man kopplar in ett par bra lurar. Testar med bl.a. SENNHEISER HD-598 (Impedans = 50ohm).

    ARIAND T84-P förstärkaren är verkligen tyst när ingen signal ligger på, här hörs ingenting, inte ens med fullt volym pådrag, här är helt becksvart!

    2014.07.12 ARIAND T84-P förstärkaren flyttar in i lyssningsrummet, spelar upp .FLAC filer via en RaspberryPi / RaspiFy, denna är kopplad via USB2.0 till en extern DAC GUSTARD X10 - Lyssnar via ett par TAGA PLATINUM F-100 v.2 Golvhögtalare , använder mina vanliga halv hyfsade DIY Signalkablar kopplade till den balanserade XLR ingången på ARIAND T84-P.

    Högtalar kablarna är 2x 2,5m 'CHORD Silver Screen', kommer även att prova ett par begagnade 2x 2m 'Chord Odessy 2' som jag just fått hem. Återkommer om detta.


    ARIAND T84-P i lyssningsrummet

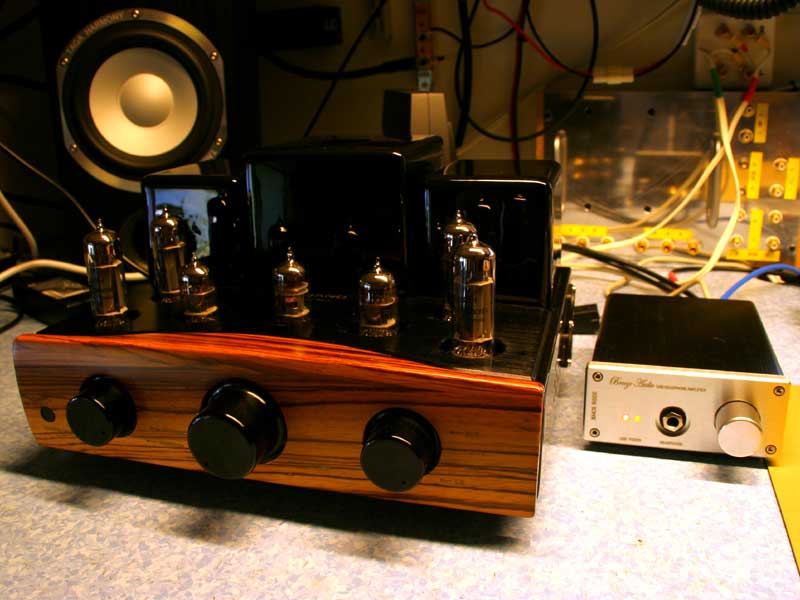

    2014.07.10 Kopplar upp och provar förstärkaren. Första intrycket: Låter förvånansvärt bra redan från start! - Aningen varm, mycket musikalisk återgivning, öppen, detaljerad och mycket luftig ljudbild. Blygsamma 15+15W räcker riktigt, riktigt långt! Några bas resurser saknas definitivt inte, men man bör nog hålla sig till lätt drivna högtalare och måttligt höga ljud volymer.


    ARIAND T84-P


    Thousand Shades of Blue


    Carmen Gomes Inc. 'Thousand Shades of Blue'

    Thousand Shades of Blue (96K/24Bit .FLAC @ 2700kbps+) Studio Showcase Series No.1 With: Carmen Gomes - vocal, Folker Tettero - guitar, Peter Bjornild - double bass and Marcel van Engelen - drums

    01. I'm on Fire
    02. Angel Eyes
    03. A 1000 Shades of Blue
    04. Wicked Game
    05. Fever
    06. The Dreamer
    07. Oblivion
    08. Time Will Tell
    09. Gazoa Blue
    10. Dock of the Bay
    11. You don't know what love is
    12. The Sea

    Inspelad i Studio Eleven (Hilversum) Holland inför publik 15 September. Utgiven 2012: 'Sound Liaison'

    Rör bestyckning: 1x MULLARD 12AX7/ECC83 + 2x ELECTRO HARMONIX 12AU7-EH + 2x 2st ELECTRO HARMONIX EL84-EH



    Spelar (96K/24bit) .FLAC filer från dator med Foobar2000 v.1.3.2 och ASIO drivare för C-Media CM6631A, extern DAC BREEZE AUDIO CM6631A och TAGA PLATINUM B-40 v.2'. Signal kablarna är DIY 96Ω koaxialkablar, högtalar kablarna är std. 2x4mm2.


    Egna mätdata
    Har även försökt mig på att göra lite egna mätningar på förstärkaren, har mätt frekvensgång, signal/brus förhållande och distortion. Här presenterar jag lite mätdata.

    Notera! Detta är experimentella mätningar

    Mätdata  'ARIAND T84-P' Uteffekt @ 1KHz
    =====================================================================
    Modell           |    VRMS    | Impedans | Uteffekt     | Anm
    =====================================================================
    ARIAND T84-P       13,06          9,00     18,94 W rms @ 25% THD
                       12,36          9,00     16,96 W rms @ 10% THD
                       11,22          9,00     13,98 W rms @ 5% THD
                        7,80          9,00      6,76 W rms @ 1% THD
    =====================================================================
    ARIAND T84-P        8,41          5,30     13,35 W rms @ 25% THD
                        7,93          5,30     11,87 W rms @ 10% THD
                        7,62          5,30     10,97 W rms @ 5% THD
                        5,35          5,30      5,39 W rms @ 1% THD
    =====================================================================

    Bestyckning: 1x
    MULLARD 12AX7/ECC83 + 2x ELECTRO HARMONIX 12AU7-EH + 2x 2st ELECTRO HARMONIX EL84-EH

    Mätningarna har utförts efter modifieringarna / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi nu även ett digital oscilloskop 'Uni-T UTD2052CL' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat och automatisk avläsning av bl.a. Vpp / Vrms värden). Mera om mät utrustningen -->Här!

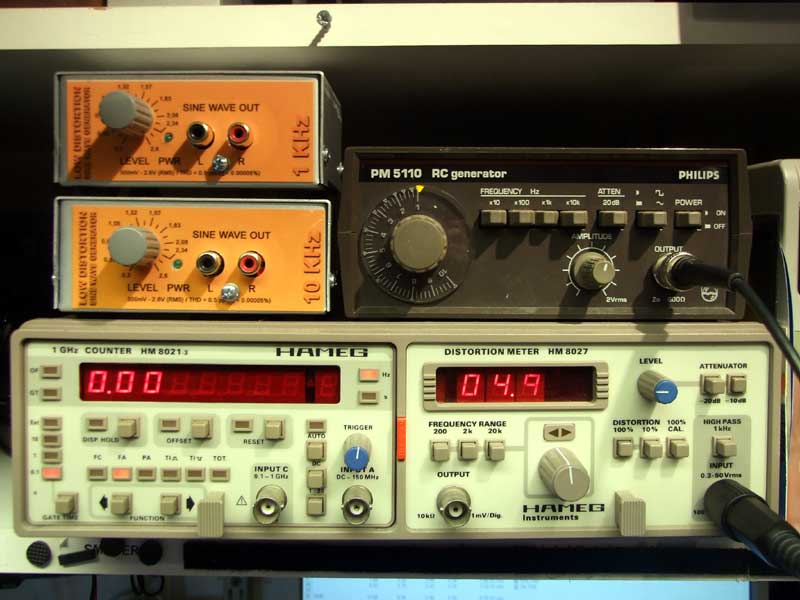

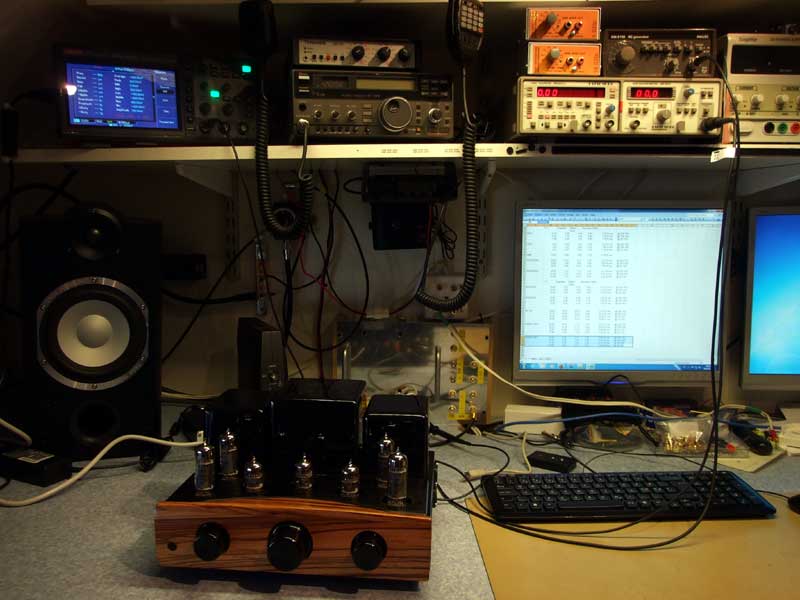

    ARIAND T84-P på testbänken / HAMEG HM 8021-3 & HM 8027

    Distortion mäts / kontrolleras med en 'HAMEG HM-8027' distortions mätare och två 'Low-Distortion Sine Wave Generator' moduler.

    Notera! Detta är experimentella mätningar!

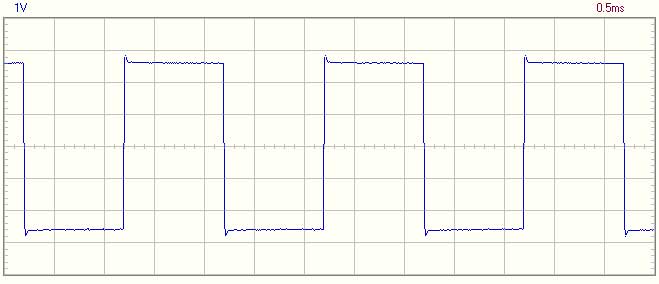

    Fyrkantvåg @ 500Hz

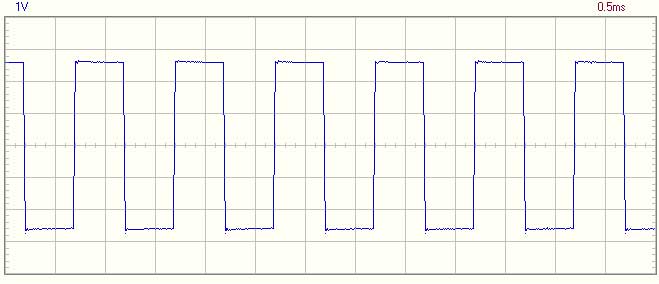

    Fyrkantvåg @ 1000Hz

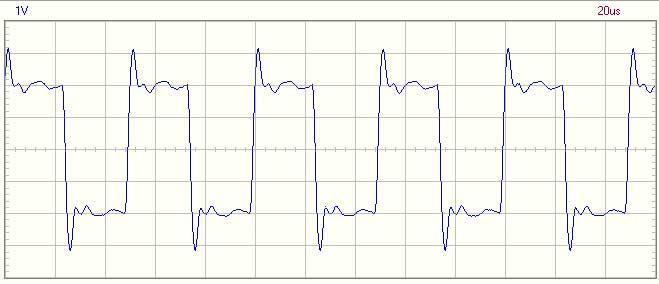

    Fyrkantvåg @ 20000Hz

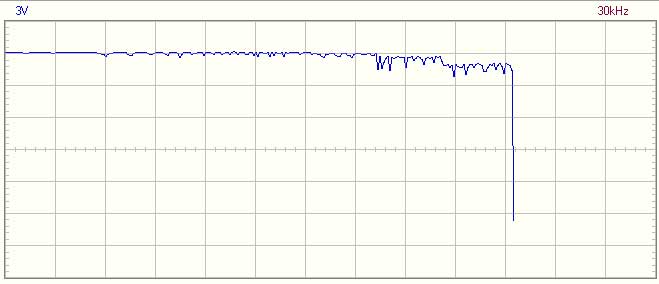

    Frekvens svep 10-30000Hz @ 50% effekt (LOG)


    Beskrivning
    ARIAND T84-P saknar i praktiken ingenting! - Mitt på fronten sitter den motorstyrda volym kontrollen, till vänster sitter ingångsväljaren. Förstärkaren har totalt fyra ingångar märkta: XLR - LINE - AUX - CD. Samtliga hanterar ca: 250-350mV std. LINE nivå med ca. 100KΩ impedans. Den balanserade XLR ingången är placerad på förstärkarens högra sida, övriga ingångar återfinns på bak panelen.

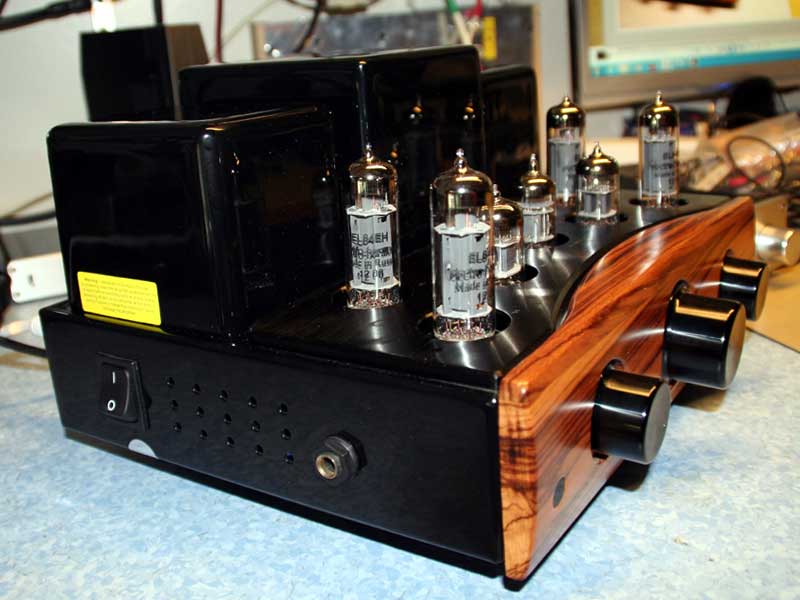

    ARIAND T84-P

    Hörlurs utgången klarar lurar från 16Ω upp till 120Ω - Man kopplas in hörlurs ingången med den vänstra omkopplaren på front panelen. När hörlurs ingången kopplas in så kopplas högtalarna INTE ur per automatik!. Enligt instruktions boken kan dock högtalarna kopplas ur manuellt i detta läge, om högtalarna kopplas ut måste hörlurarna sitta i och vara inkopplade hela tiden.

    All in / ur koppling av högtalar anslutningar ska göras med förstärkaren avstängd!

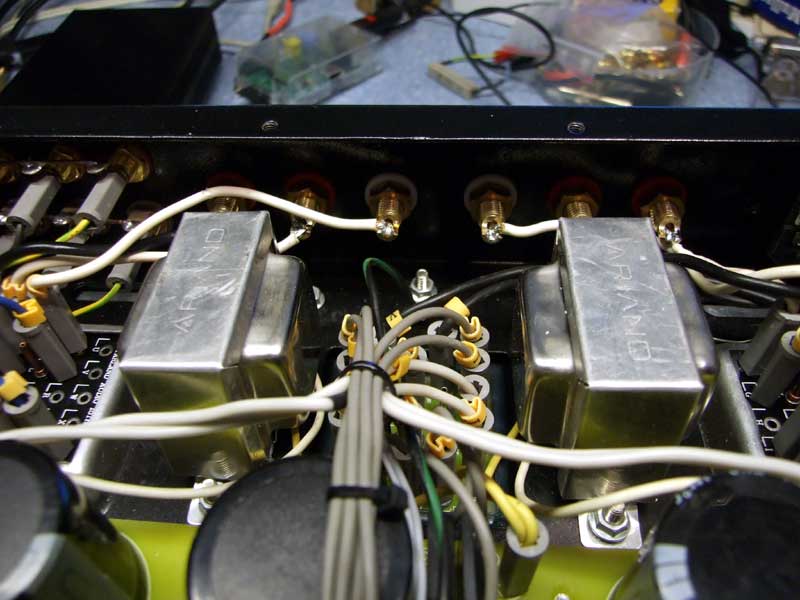

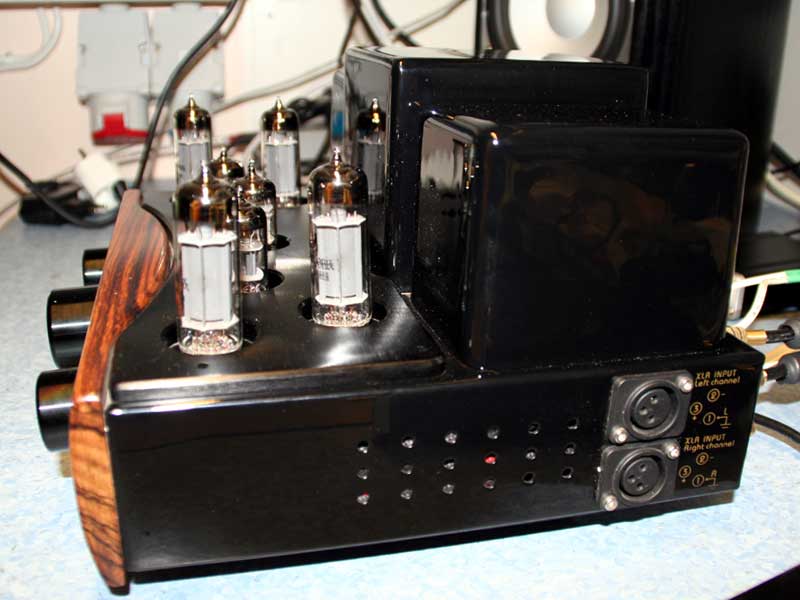

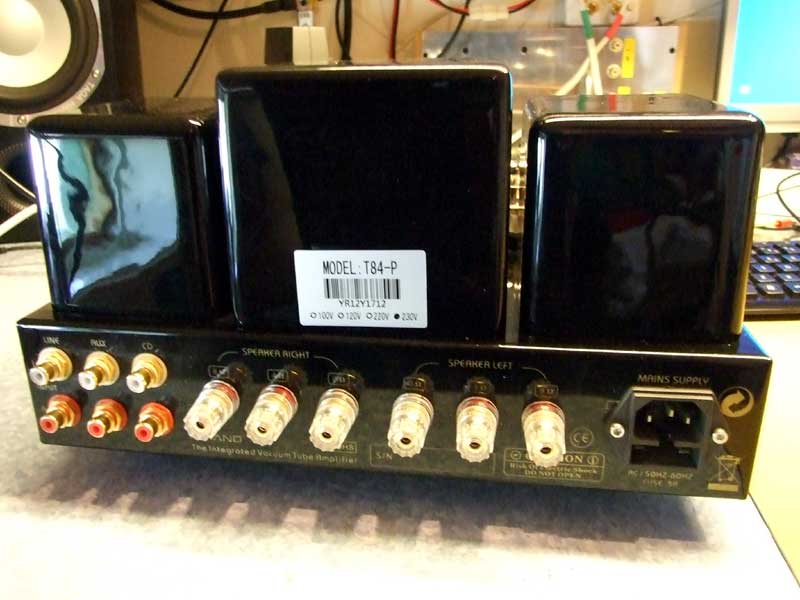

    ARIAND T84-P bakpanel men in & utgångar / invändigt

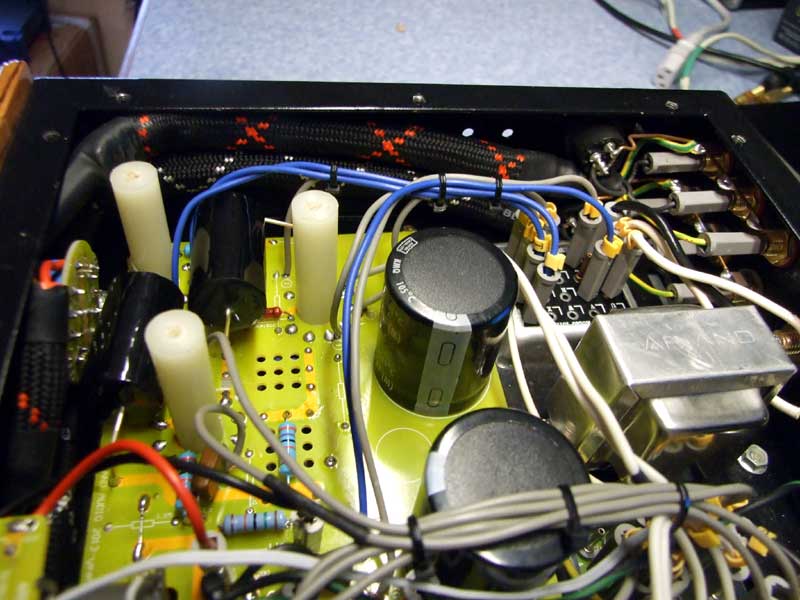

    Invändigt ser det lika prydligt ut som på utsidan. Här hittar man (Som det ser ut) rejäla 'audiograde' signal/blocking kondensatorer, väl 2st dimensionerade 'choke' spolar och väl tilltagna filter kondensatorer för B+ (Anod) spänning, rejält signal kablage mellan ingång och ingångs väljare, en fin motorstyrd 'ALPS' volym potentiometer


    Allison Goldfrapp - 'Tales of Us'
    Allison Goldfrapp - 'Tales of Us'
    Lyssnar just nu mycket på sångerskan / låtskrivaren Allison Goldfrapp (Bath/England) - Goldfrapp har en Melankolisk / melodiös röst som verkligen passar låtarna perfekt, lågmäld, klar och påträngande på ett positivt sätt, rösten liksom 'fastnar' - Låtarna går lite i moll, men är väldigt 'utmålade' och melodiösa / harmoniska på samma gång.

    Skivan 'Tales of Us' släpptes 2013. Den tekniska kvaliten är mycket bra, med många riktiga guldkorn. Låtar som sticker ut: Jo, Annabel, Stranger, Thea, Clay m.m. - Denna skivan tål säkert att lyssnas på en hel del!

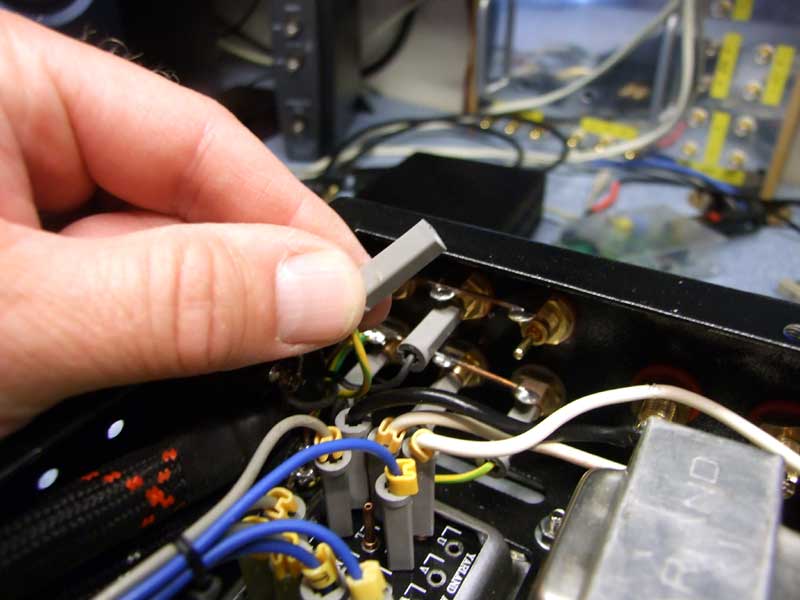

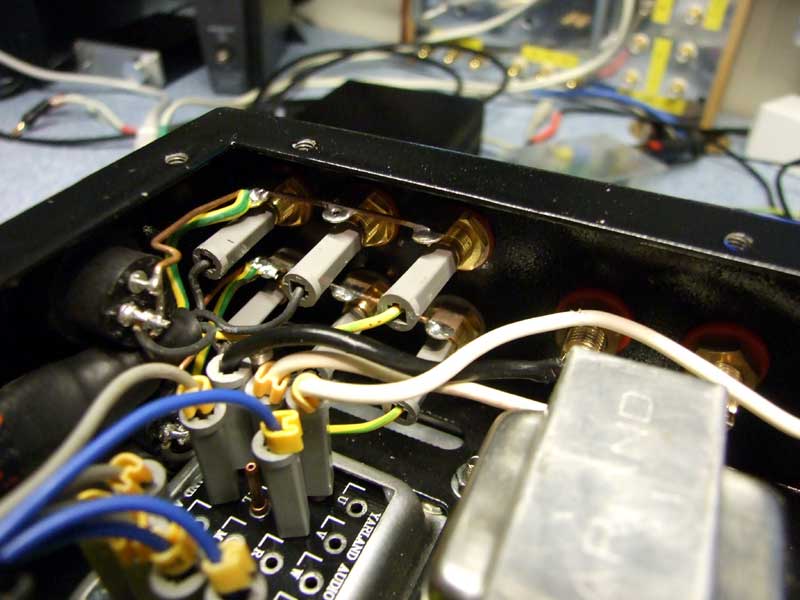

    ARIAND T84-P, enpoliga stift kontakter

    För anslutningar invändigt används en hel del enpoliga stift kontakter, det ger ett snyggt intryck och gör att det är lätt att utföra service, men med tiden är det helt klart en risk för glapp kontakt i dessa.

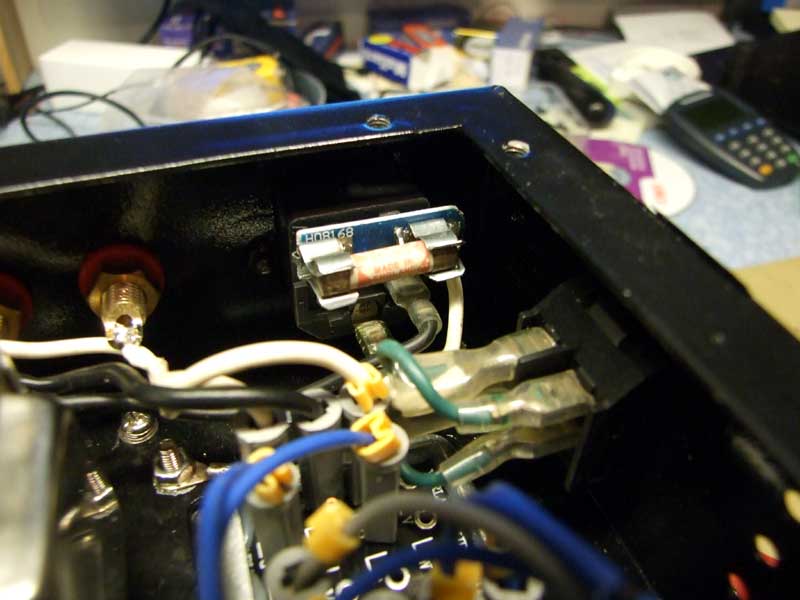

    ARIAND T84-P signal ledningar / nätström anslutning med säkring och nätströmbrytar

    Signal kablage från ingångarna fram till ingångsväljaren är snyggt utfört och väl avskiljt från övrig elektronik. Nätström anslutning saknar utvändig säkring, den sitter innanför kabelbrunnen, nätströmbrytaren är dubbel polig och bryter både fas och noll ledning. Skyddsjordningen är kopplad över ett motstånd? (Måste kontrollera detta).

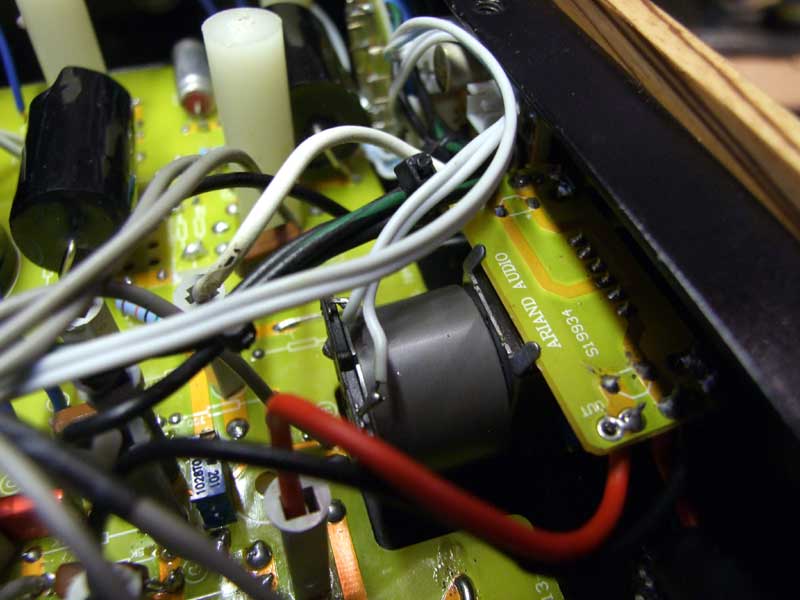

    ARIAND T84-P volym potentiometer med motor / fjärr kontroll

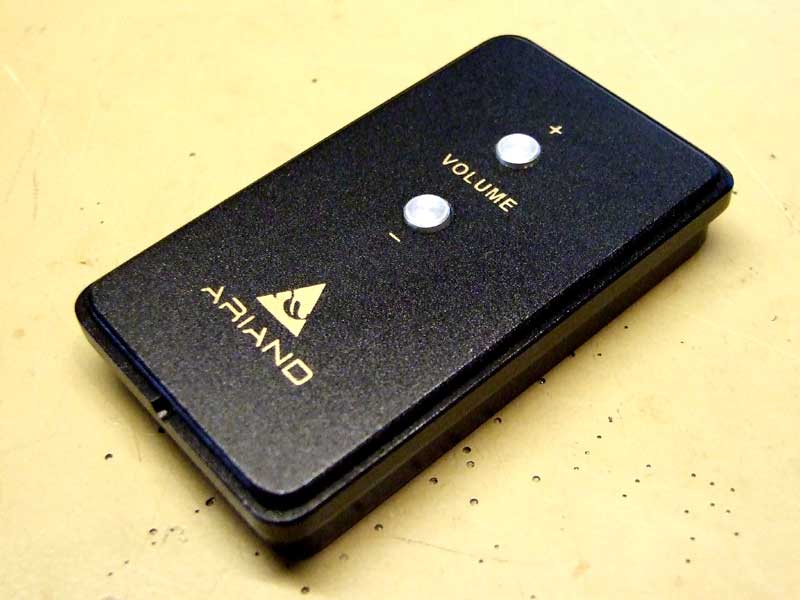

    Fjärr kontrollen är inte så stor och har bara funktion för att höja / sänka ljudnivå, den är tillverkad i massiv aluminium, känns välgjord. IR-Mottagaren sitter i 'ögat' längst till vänster på fronten, logik för volym kontrollen sitter innanför front panelen. Motorn sitter direkt på volym potentiometerns axel.


    ARIAND T84-P

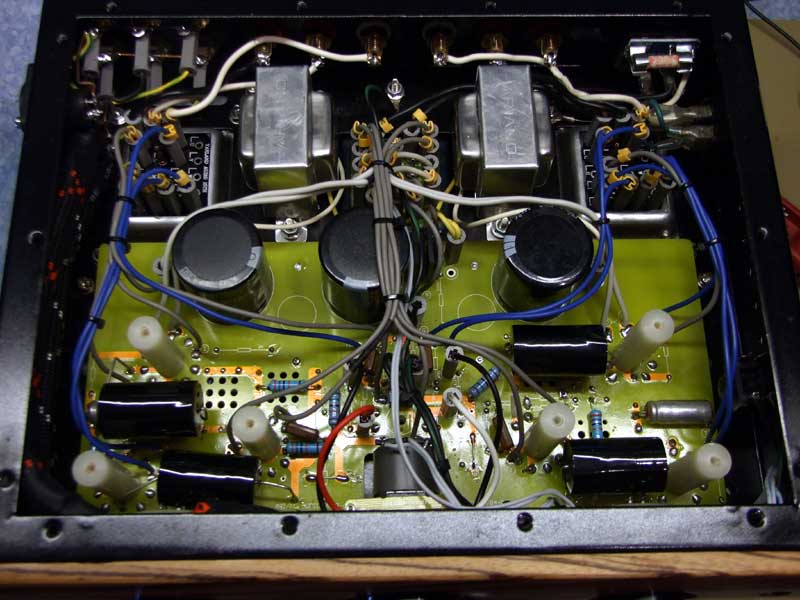

    Det mesta av komponenterna sitter monterade på ett närmare 2mm tjockt kretskort. I praktiken är det bara in / utgångar samt reglage och transformatorer som inte sitter på kretskortet. Förstärkaren har en väl dimensionerad transformator i nätdelen med helvågslikriktare och bra filtrering, tre stora filter kondensatorer och två induktanser (choke) för B+ spänningen.

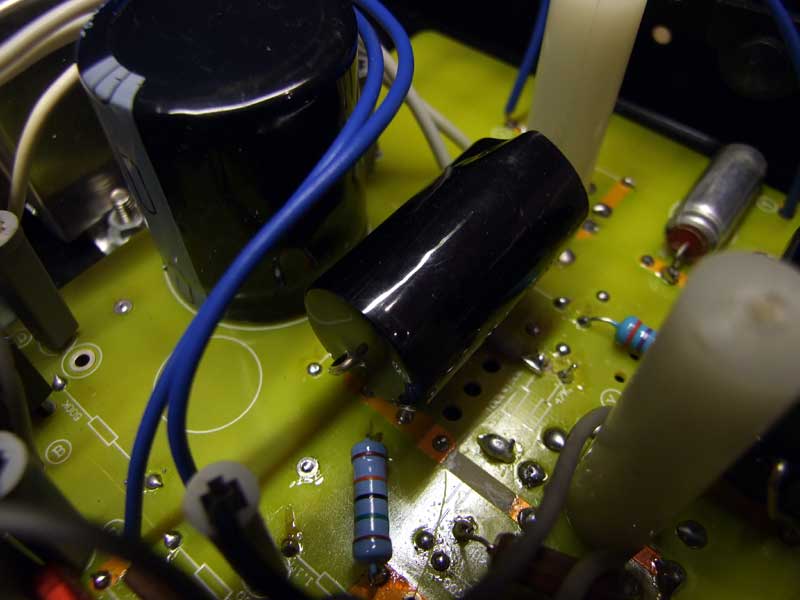

    ARIAND T84-P

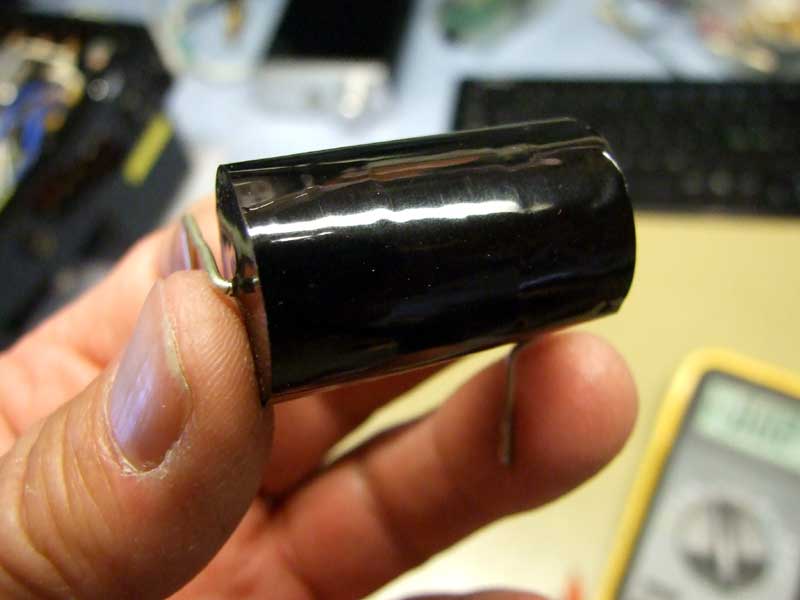

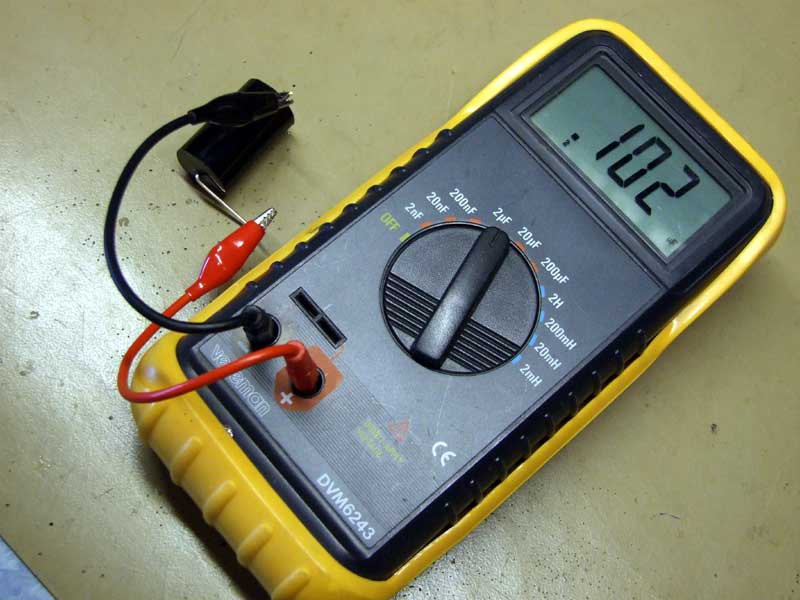

    Kondensatorerna i signalvägen (Blocking kondensatorerna) är enl. tillverkaren av 'audiograde' kvalite. Dom saknar tyvärr all typ av märkning, löder loss en av dom fyra kondensatorerna och mäter upp 0,1uF. Med detta riktigt låga värde ska dom inte behöva vara så stora för att klara 400-600V likspänning. Skulle vara om det är olje/papper kondensatorer.

    Några noteringar Plus :-)
  • Mycket bra ljud!
  • Behändigt format
  • Bra funktioner
  • Välbyggd!

    Några noteringar Minus :-(
  • Aningen effektsvag
  • Lite märklig inkoppling av hörlurarna?
  • Kräver matchade utgångsrör
  • Många 'snabb' anslutningar av ledningar invändigt (Inte lödda)

    Tekniska data 'C-MEDIA CM6631A'
    =====================================================================
    Typ ............................... Integrerad rör-förstärkare
    Output Tubes ...................... EL84 * 4
    Working State ..................... Class A / Push-pull
    Drive Tubes ....................... 12BH7/12AU7 * 2
    Preamp Tubes ...................... Ecc803/12AX7 * 1
    Bias Voltage State ................ Self-bias
    Rated Full - Power Bandwidth ...... 4/8Ω - 10hz To 40khz +/-1db
    Maximum Output Power .............. 15w
    Output Load Impedance ............. 4Ω / 8ohm Earphone 16-120Ω
    SNR ............................... 90db
    Input Impedance @ 1khz ............ 100K
    Input Terminal .................... Cd / Aux / Line / XLR
    Power Consumption ................. 90w
    product Size ...................... 235 * 300 * 200(mm)
    weight ............................ 12 Kg
    =====================================================================


    Så här Byter man batteriet i fjärr kontrollen. Använd 1st knappcell batteri typ CR2032**, helst ett lithium batteri. Locket hålls på plats men 6st små men mycket kraftiga magneter. På den nedre kortsidan finns en liten nedsänkning så att man lätt kan öppna fjärkontrollen för byte av batteri.

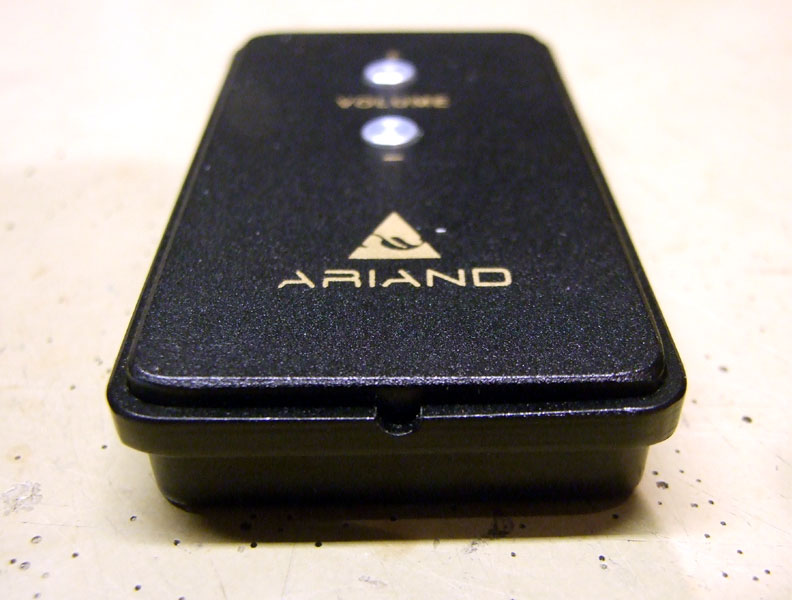

    Fjärrkontroll undre kortsidan / öppna

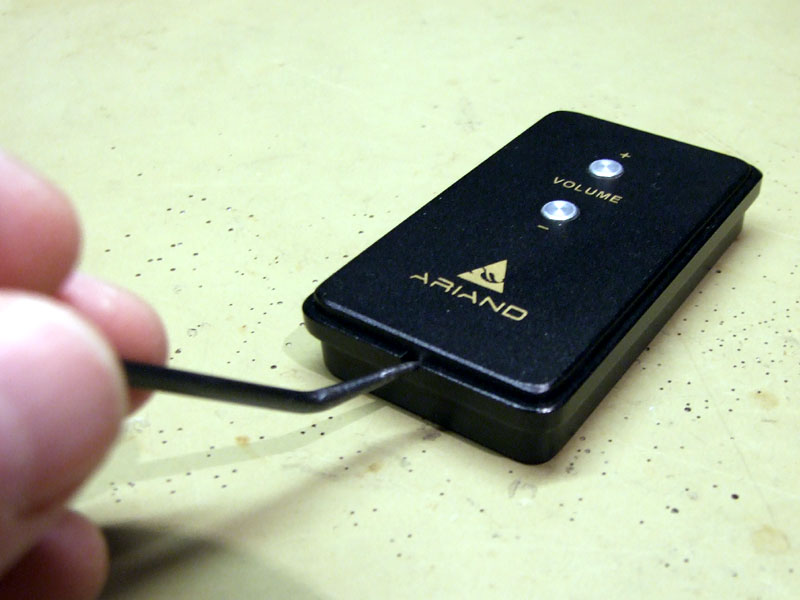

    Använd ett lite spetsigt verktyg, helst utan allt för vass spets, typ potatis sticka. Bäst är det om verktyget är tillverkat av plast eller trä för att inte skada / repa fjärrkontrollen.

    För in det spetsiga verktyget i nedsänkningen så att det går in under locket och lyft försiktigt, locket lossnar lätt.

    Batteriet förs in snett underifrån, ev. måste man lossa på dom två skruvarna som håller kretskortet. Se till så att batteriet går in hela vägen, + sidan på batteriet ska vändas uppåt (Se bild nedan)

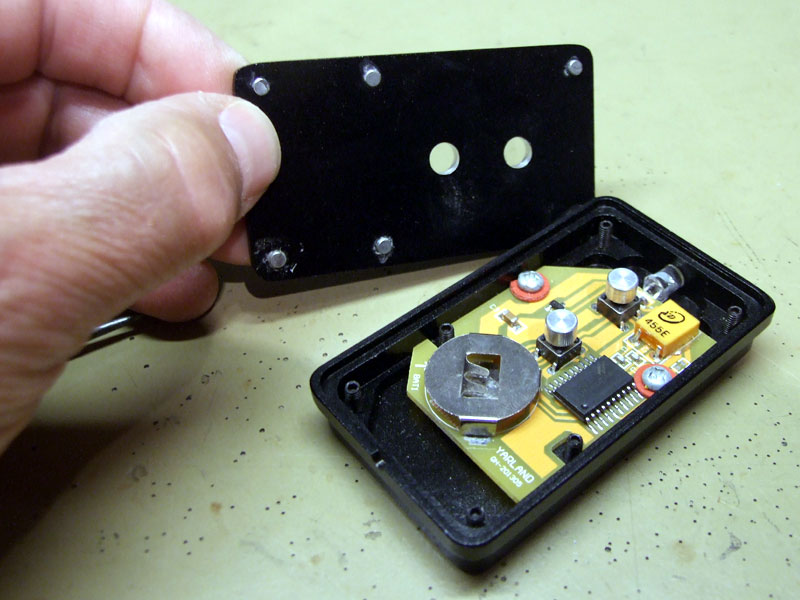

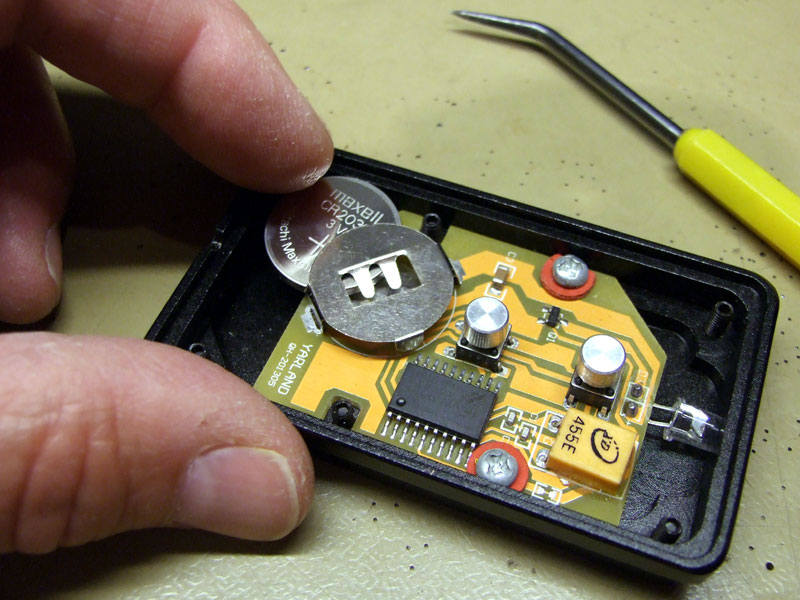

    Fjärrkontroll med magneter under locket / Batteriet förs in

    Dra åt skruvarna som håller kretskortet om du tidigare lossat på dessa, lägg på locket, kontrollera så att knapparna går fritt. Ev. kan det vara nödvändigt att öppna fjärrkontrollen för att lossa på dom två skruvarna som håller kretskortet och justera kretskortet i höjd/sidled, lägg på locket och kontrollera åter att knapparna går fritt.

    Anm** Andra beteckningar på detta batteri: DL2032, BR2032, KECR2032, SB-T15, KL2032, L2032, GP2184, ECR2032, E-CR2032, L14, 5004LC, KCR2032.


    Köp / Transport / Embalage m.m.


    Budget
    Kostnader t.o.m. 2014.07.10
    ============================================================
    Förstärkaren / Inköp ...................... 5980:-
    Införsel kostnader (Moms/Tull) ............
