Testar Integrerad rör-förstärkare ARIAND T845-S 2x 12AX7 + 2x ECC88 + 2x 845 |
INDEX
|
Senast uppdaterat
2014.11.30 Har provat lite rör rullning under dagen (Söndag) - I ingångssteget fungerar faktiskt JAN 7025 (NOS) originalrören riktigt bra, MULLARD 12AX7/ECC83 fungerar minst lika bra men ger ljudet en något varmare karaktär. I drivsteget fastnar jag för Electro Harmonix 12BH7-EH som ger mest drag i ljudet, spelar ut fint med bra detaljer i hela registret. Har även provat JJ ECC99 i drivsteget men upplever dom som lite 'slöare', ger ljud bilden lite mindre spänst som då tappar i inlevelse och livlighet.
Har även provat lite andra rör i ingångssteget, bl.a. ett par SYLVANIA 12AX7 7025 (BEG) som fungerar bra i andra sammanhang men som här antagligen är lite för matta / nötta och ger då ifrån sig lite för låga nivåer. 845 trioden kräver nog ganska mycket av dom rör som sitter före, i andra 845 konstruktioner har jag sett betydligt kraftigare rörtyper i främst drivsteget t.ex. ECC99 + 2A3 eller till och med en 300B triod som drivrör.
Att rulla rör i utgången är nog inte att tänka på, förstärkaren levererades med ett par Shuguang 845B, ett av rören var skadade i transporten så jag kör med 2x PSvane 845 (MP) trioder i stället. Har tidigare haft funderingar på att försöka konvertera en enklare 845 förstärkare för att köra med ryska (USSR) GM70 trioder.

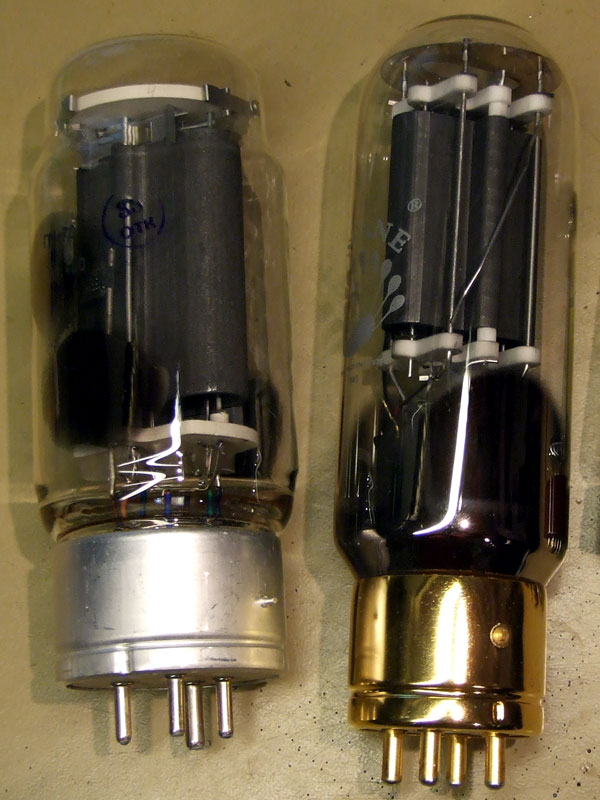

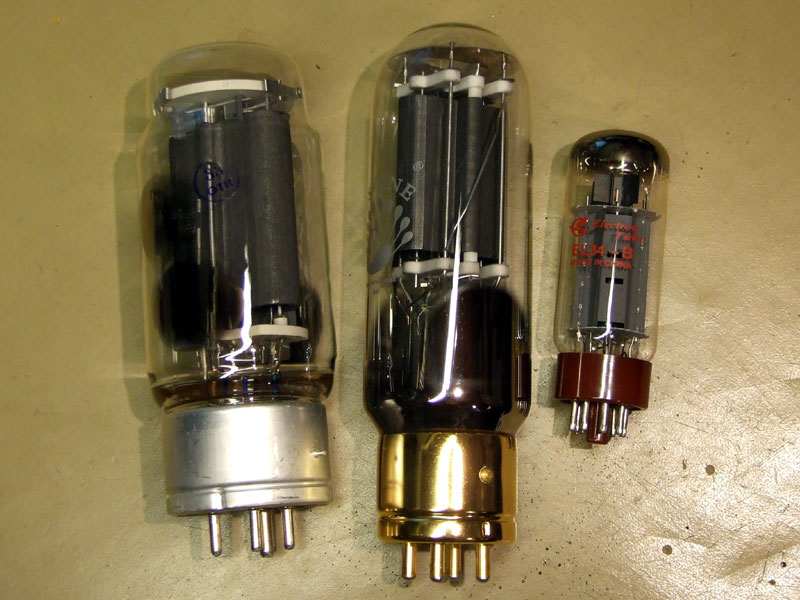

GM70 vs. 845 / GM70 vs. 845 + EL34
Tog några bilder för jämförelse. GM70 har också direkt uppvärmd katod men har en betydligt större, sintrad och grafit belagd anod, det fins även GM70 med anod i massiv koppar. - Tog även med en EL34 pentod som storleks jämförelse (Längst till höger)

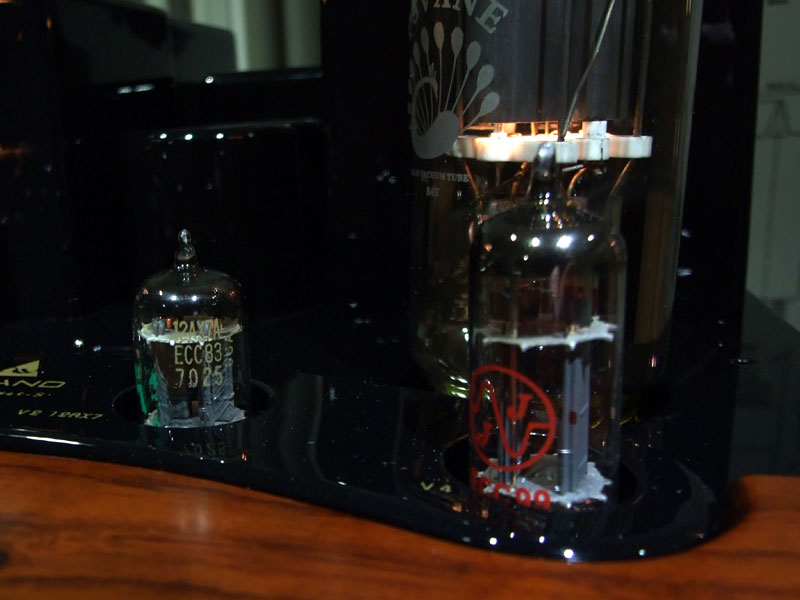

2014.11.30 Testar lite olika ingångs och drivrör. Förstärkaren levereras med dubbel trioderna 2x JAN 7025 (NOS) i ingången och 2x 6189W (NOS) som drivrör. Provar nu 2x SYLVANIA 12AX7 7025 (BEG) i ingången och 2x JJ ECC99 (NIB) i drivsteget.
ARIAND T845-S med SYLVANIA 12AX7 7025 + JJ ECC99
Upplever att ljudet mattas en aning i jämförelse med den tidigare provade kombinationen 2x NIB Mullard 12AX7 och 2x NIB Electro Harmonix 12BH7-EH (Se nedan) - Tror att det främst är ingångs steget som tappar lite 'driv' och spänst, men även JJ ECC99 rören verkar att ge lite lägre nivåer jämfört med 12BH7-EH rören.

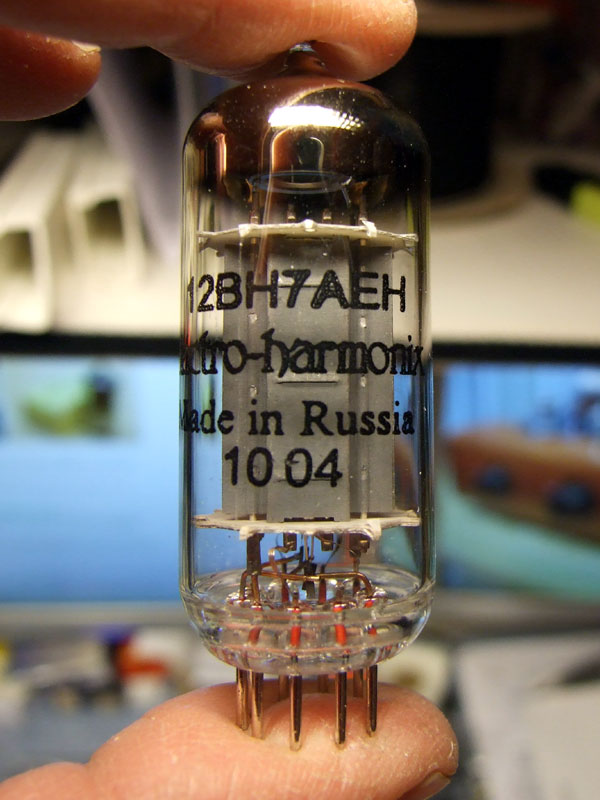

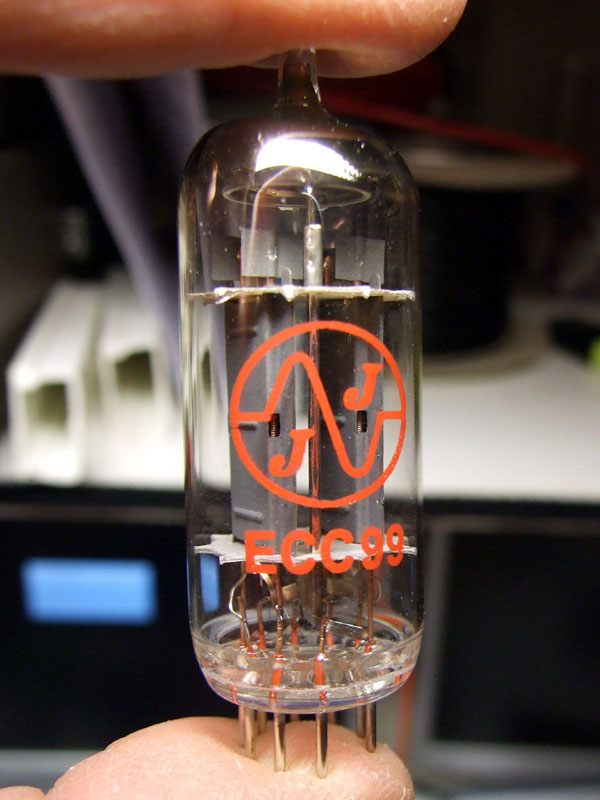

6189W / 12BH7-EH / JJ ECC99

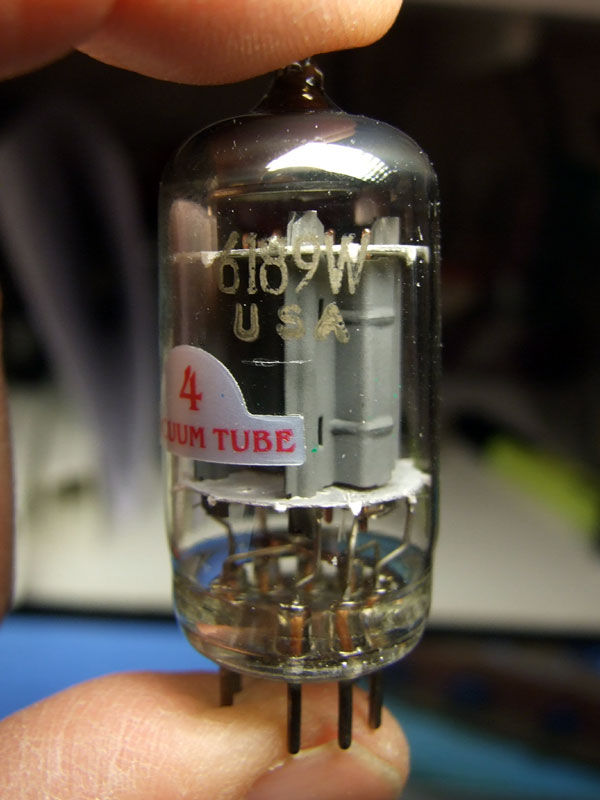

Det medlevererade drivröret 6189W är närmast jämförbart med 12AU7 / ECC82 och borde i praktiken vara för svagt för att sitta som drivrör före 845 trioden, fungerar antagligen bättre om man kör förstärkaren med w211 i utgången. Skulle nog ha varit bättre om det vi leverans suttit 2x JJ ECC99 som drivrör som på ARIAND AUKLAND 845.

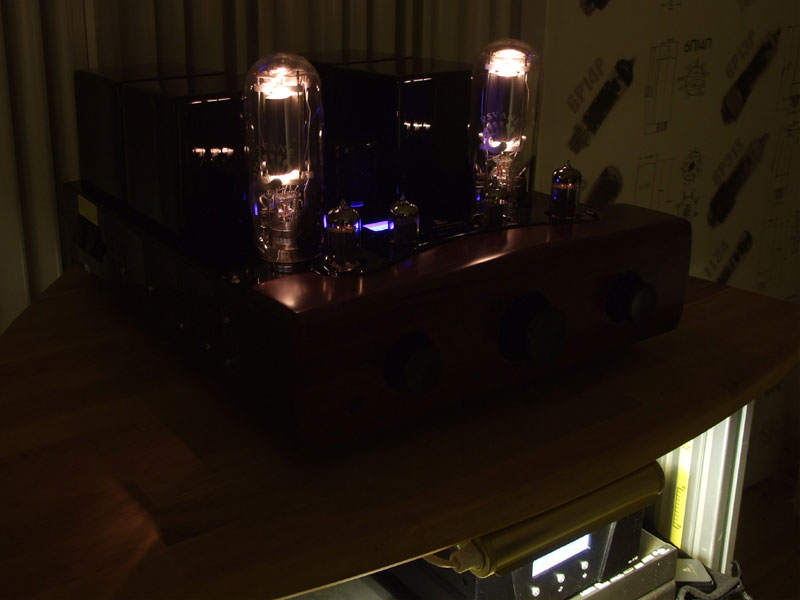

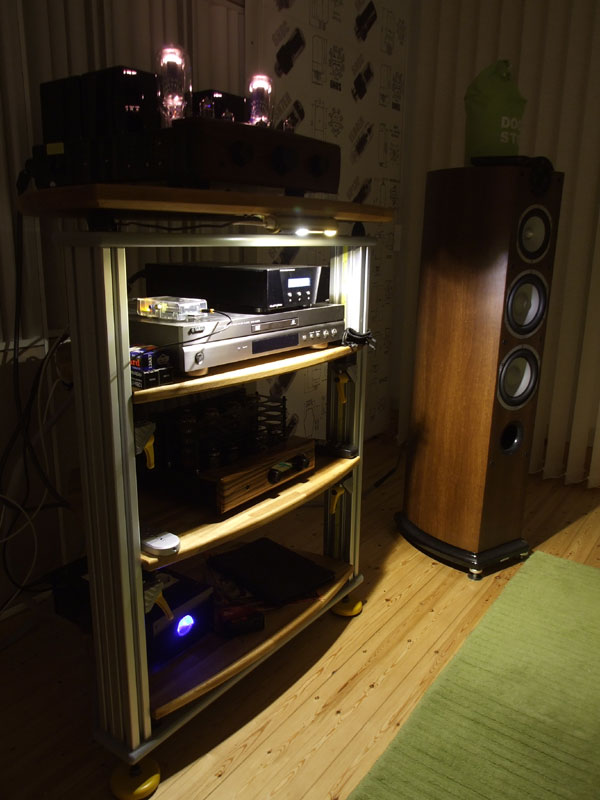

2014.11.29 ARIAND T845-S flyttar in i stugvärmen. Kopplar upp den med en 'GUSTARD X10' extern DAC, spelar .FLAC filer i en RaspberryPi / RaspiFy spelare. Högtalarna är ett par 'TAGA HARMONY PLATINUM F-100 v.2'

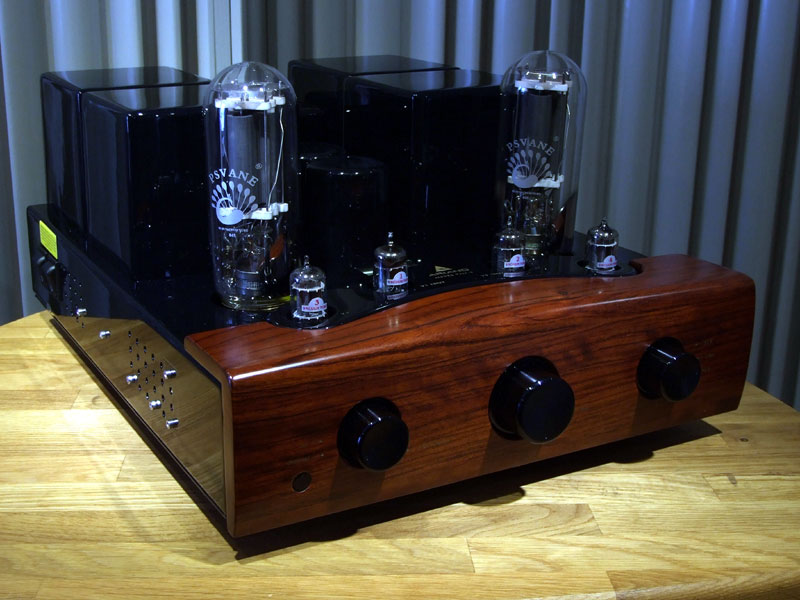

ARIAND T845-S
Använder mina 'DIY 96Ω BIAS Signalkablar' och denna gång även DIY högtalarkablar 'SEVEN'

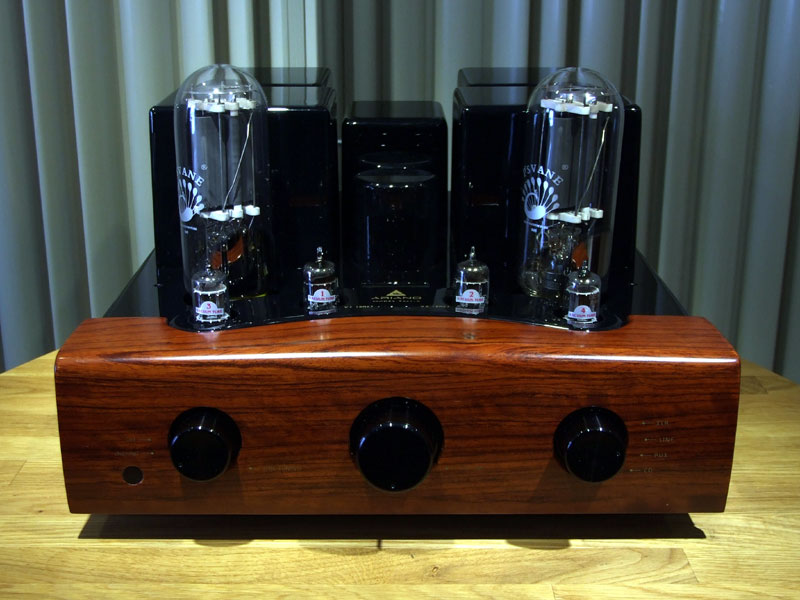

ARIAND T845-S

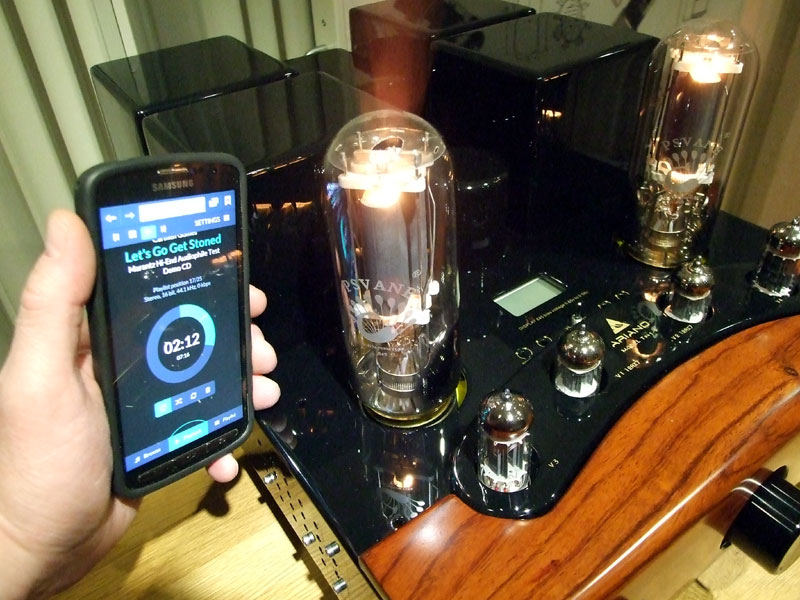

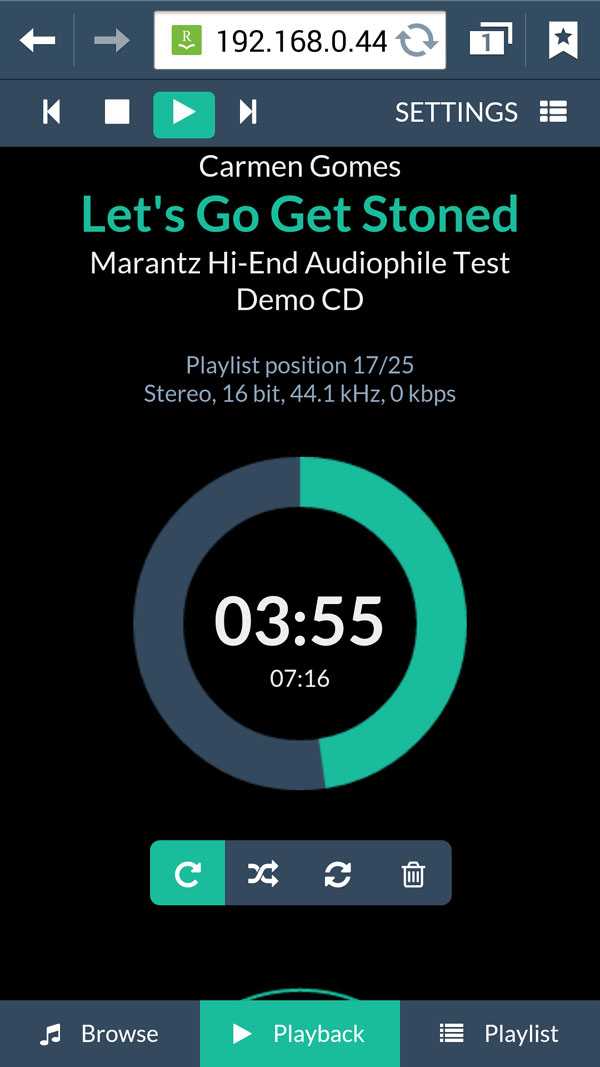

Använder en Samsung S4 Active smartphone med den inbyggda webb läsaren för att fjärr manövrera RaspberryPi / RaspiFy spelaren. Inga problem att välja filer / skapa spel listor o.s.v.
Använder en Samsung S4 Active som fjärrkontroll

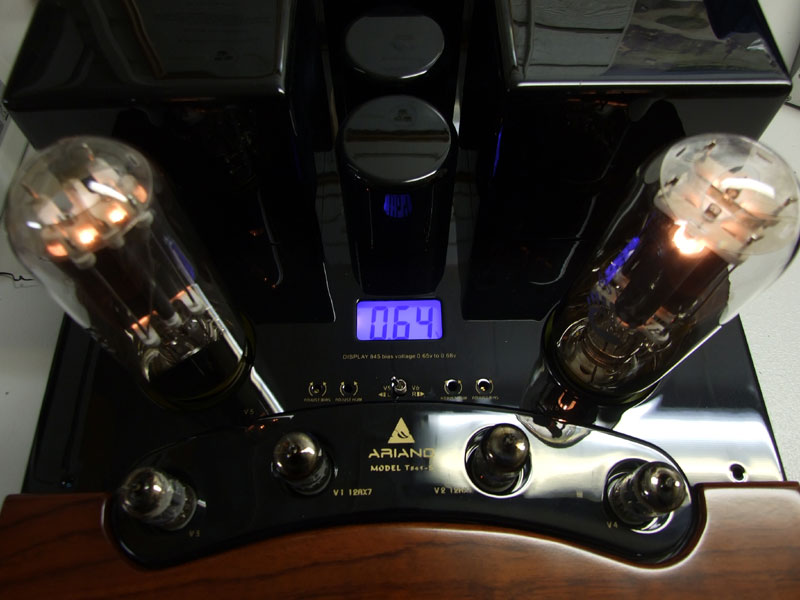

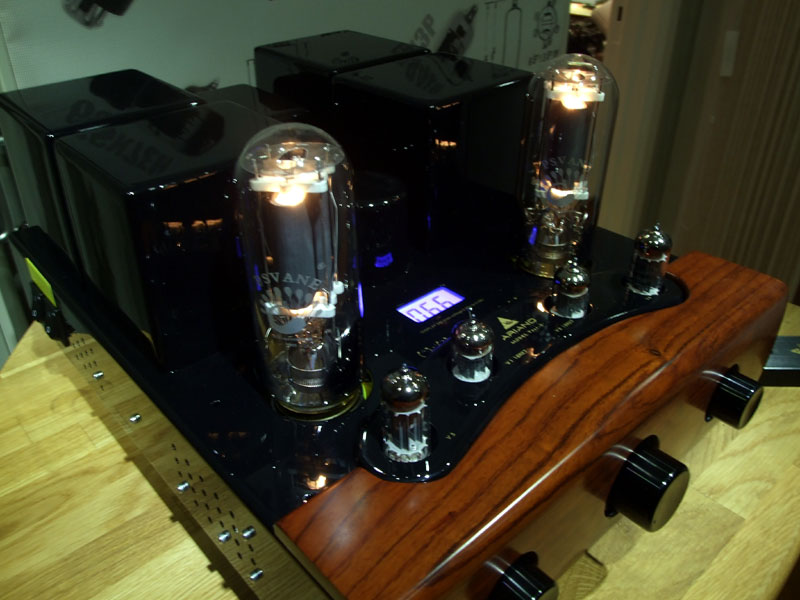

2014.11.27 Kopplar upp och kollar / justerar BIAS till 0,63 (0,65 enl. manualen) - Provspelar under kvällen, spelar även in en lite film 625Mb .mp4 fil

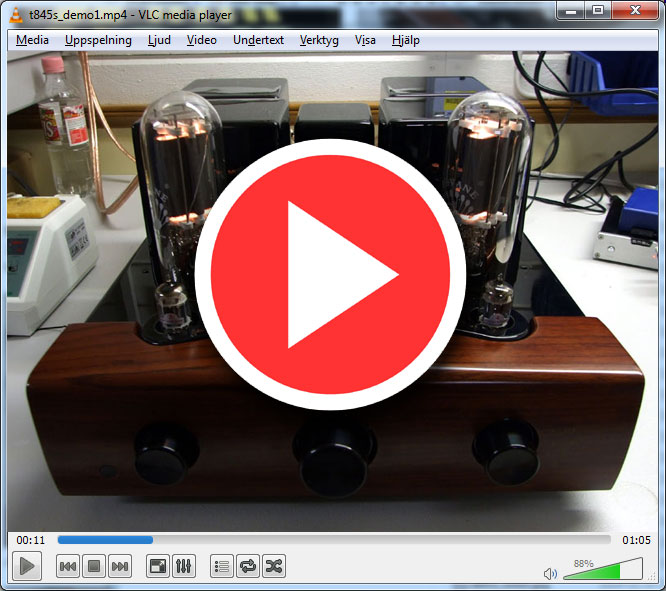

Demo film - ARIAND T845-S

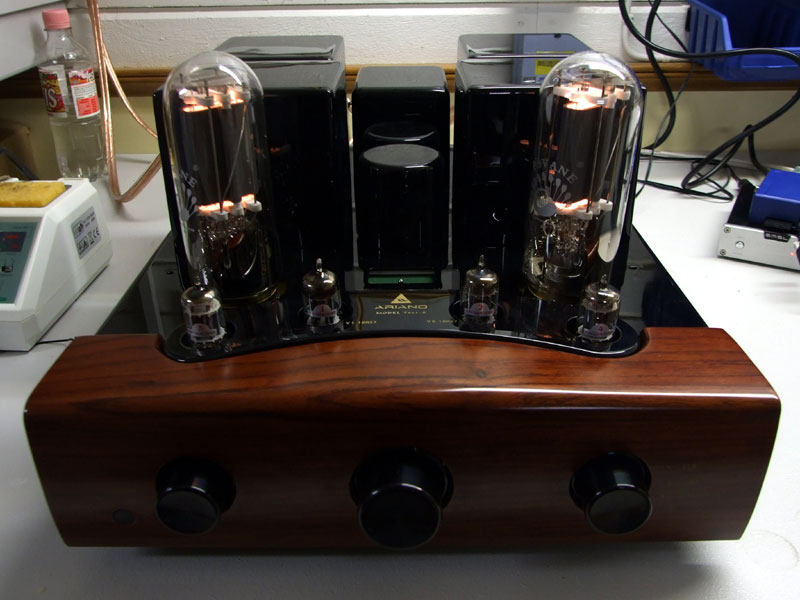

ARIAND T845-S

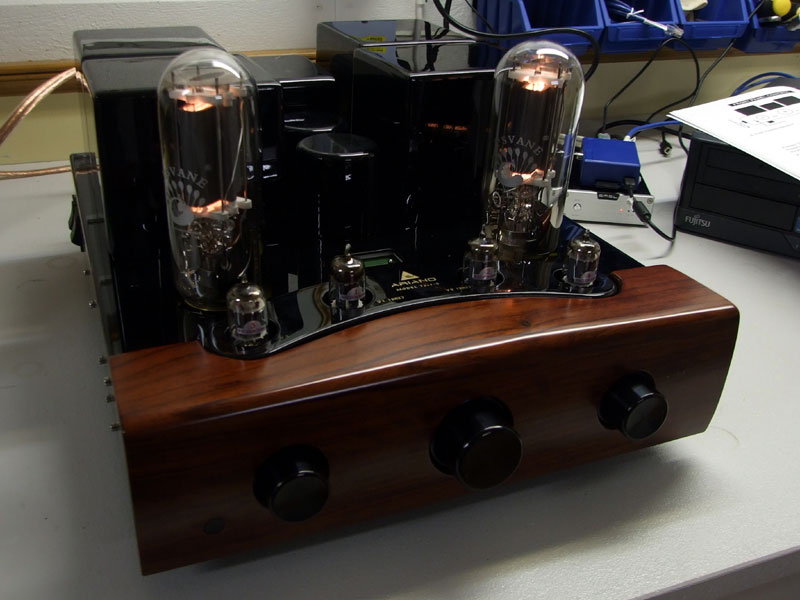

ARIAND T845-S
Detta fungerar och låter väldigt, väldigt bra! - Ljudet från dom jättestora 845 trioderna är något som MÅSTE provas!, bör avnjutas i små doser, blir annars snabbt vanebildande! :-)
|
Rör bestyckning: 2x MULLARD 12AX7/ECC83 + 2x ELECTRO HARMONIX 12BH7-EH + 2x 2st PSvane 845
Spelar .FLAC filer från en RaspberryPi / RaspiFy spelare, använder en extern DAC S.M.S.L SANSKRIT - högtalarna är ett par DYNAVOICE Challenger M85 EX v3. Signal kablarna är DIY 96Ω koaxialkablar, högtalar kablarna är std. 2x4mm2.
Egna mätdata
Har även försökt mig på att göra lite egna mätningar på förstärkaren, har mätt frekvensgång, signal/brus förhållande och distortion. Här presenterar jag lite mätdata.
Notera! Detta är experimentella mätningar
Mätdata 'ARIAND T845-S' Uteffekt @ 1KHz ===================================================================== Modell | VRMS | Impedans | Uteffekt | Anm ===================================================================== ===================================================================== |
Mätningarna har utförts efter modifieringarna / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi nu även ett digital oscilloskop 'Uni-T UTD2052CL' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat och automatisk avläsning av bl.a. Vpp / Vrms värden). Mera om mät utrustningen -->Här!
Beskrivning
Ingångsrören är 2st dubbeltrioder 12AX7 / ECC83 / 57 - Drivrören är också dubbeltrioder 2st ECC99 / 12AU7 / 6189. Utgångsrören är den legendariska singel trioden 845 med direktuppvärmd katod.
ARIAND T845-S

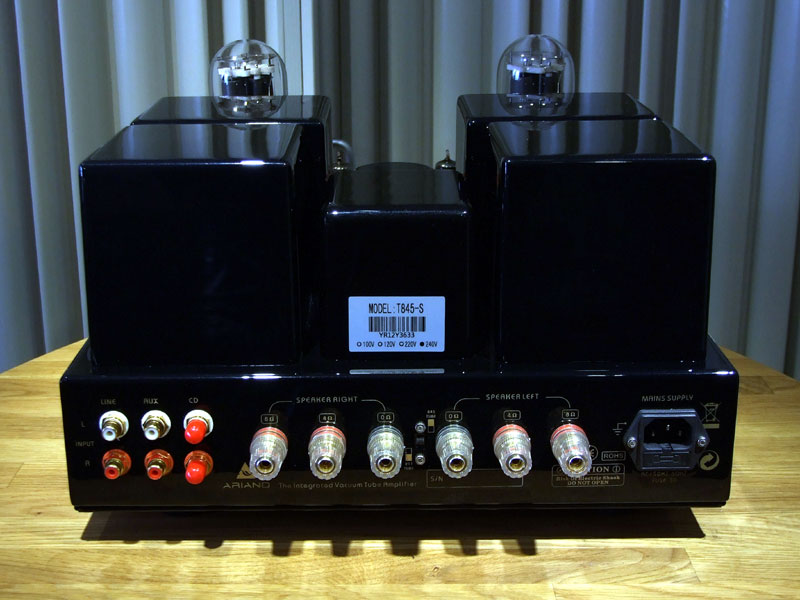

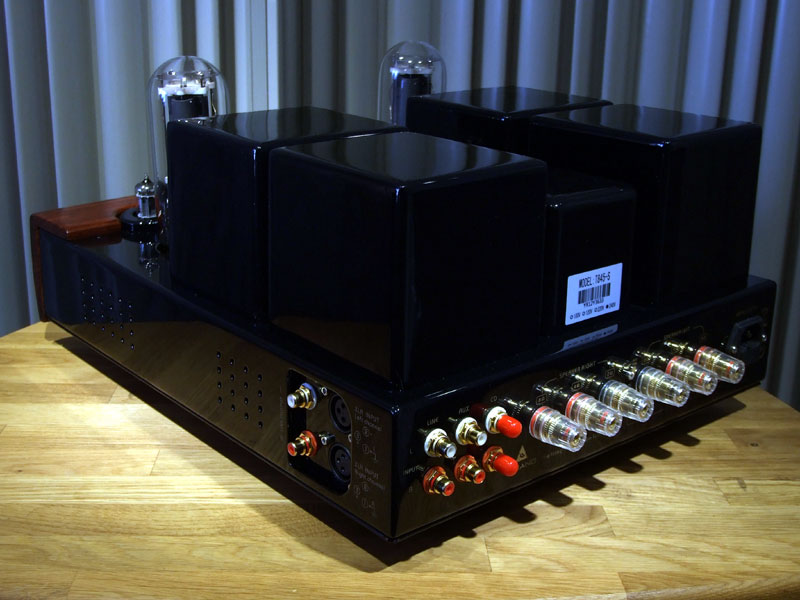

Förstärkaren har många ingångar bl.a. balanserad XLR ingång, den har även en LINE utgång med fast utgångsnivå. Mitt mellan högtalar anslutningarna sitter en omkopplare som används för att koppla om / välja utgångsrör, förstärkaren kan köras med 211 eller 845 trioder.
Förstärkaren är väldigt välbyggd med mycket järn i transformatorerna, totalt väger förstärkaren 30kg! - Man använder Engelska ClarityCap kondensatorer i signalvägarna (Blocking kondensatorer) - Förstärkaren levereras med en liten fjärrkontroll som styr den motordrivna volym potentiometern.
ARIAND T845-S
Med dom två flervarvs trim potentiometrarna på förstärkarens främre högra sida fin justeras signal nivå på respektive kanal, funktionen kan kopplas bort med den vänstra väljaren på frontpanelen.
|
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'ARIAND T845-S' ===================================================================== Typ ............................... Integrerad rör-förstärkare Output Tubes ...................... 2x 845 Working State ..................... Class A / Single-End Drive Tubes ....................... 2x ECC99 / 12AU7 / 6189 Preamp Tubes ...................... 2x 12AX7 / ECC83 Bias Voltage State ................ Adjustable Rated Full - Power Bandwidth ...... 4/8Ω - 60hz To 30khz -0.5db Maximum Output Power .............. 25w outpur Load Impedance ............. 4Ω / 8Ω SNR ............................... 89db Channel Balance ................... 0.5db Input Impedance @ 1khz ............ 100k Input Terminal .................... Cd / Aux / Line / XLR Output Terminal ................... Line-Output power Consumption ................. 650w product Size ...................... 350 * 430 * 210(mm) weight ............................ 30 Kg ===================================================================== |
Köp / Transport / Embalage m.m.
Budget
Kostnader t.o.m. 2014.07.10 ============================================================ Förstärkaren / Inköp ...................... Införsel kostnader (Moms/Tull) ............ |
Till index / top
Länkar / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
[L1] eBay.com
[R1] Datablad för C-MEDIA kretsen CM6631A
[R2] http://hifiduino.wordpress.com/2013/04/03/c-media-cm6631a-based-usb-i2s-interface/
[R3] http://schiit.com/drivers/
[R4] http://hifiduino.wordpress.com/2013/10/11/c-media-cm6631a-firmware-tool/
[R5] Högupplösta .FLAC & DSD filer @ http://www.2l.no/hires/
