Testar PiFace Control & Display Med en RaspBerryPi B+ |
|
INDEX
Senast uppdaterat
2015.04.05 Har nu testat en hel del olika python skript, har ännu inte lyckats få fullständig funktion. I den färdiga .img från volumio.org[R3] saknas hela tiden något i Python / Python3, lyckas därför inte med att lägga in stöd för PiFace direkt på Volumio distributionen.
Installerar Wheezy OS
Installerar därför i stället std. Raspbian Debian Wheezy, som har Python3, lirc m.m. färdigt, laddar ner .img fil från RaspBerryPi.org[R1] - Skriver .img fil till flash med Win32DiskImager.exe

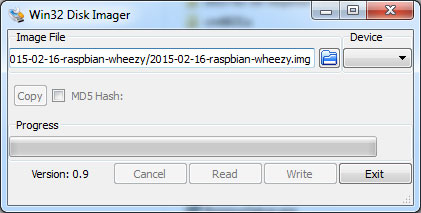

Disk Imager och 2015-02-16-raspbian-wheezy.img
Loggar in med pi/raspberry, kör sudo raspi-config, expanderar filsystemet och Aktiverar SPI porten

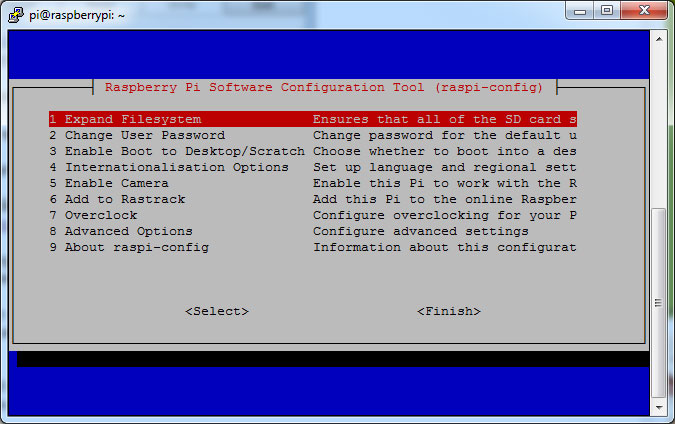

Skärmdump från raspi-config
SPI porten aktiveras under [8. Advanced Options] --> [A6 SPI]
Installerar Stöd för PiFace
Installerar python3-pifacecad som ger stöd för PiFace, testar PicFace displayen enl. instruktion från tillverkaren Element14[R4]
sudo apt-get install python3-pifacecad
Därefter är det dax att provköra PiFace displayen enl. tillverkarens beskrivningen (PDF)

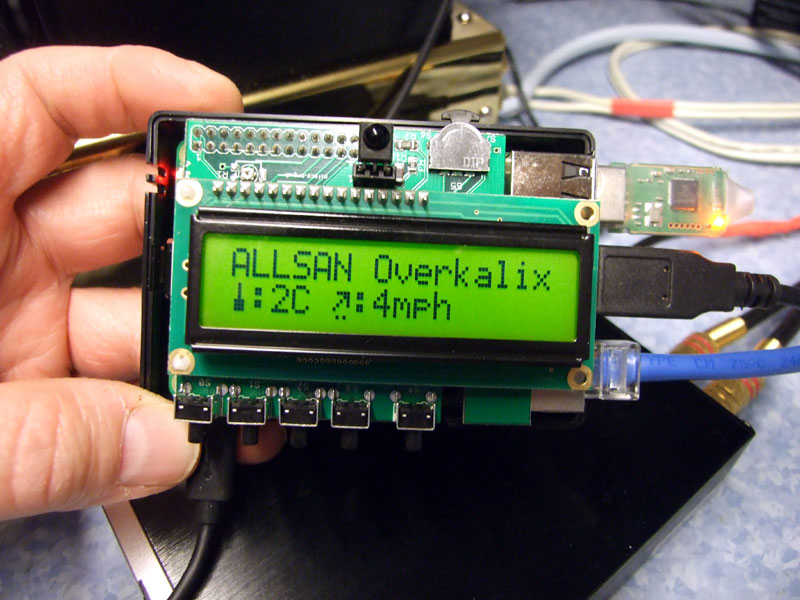

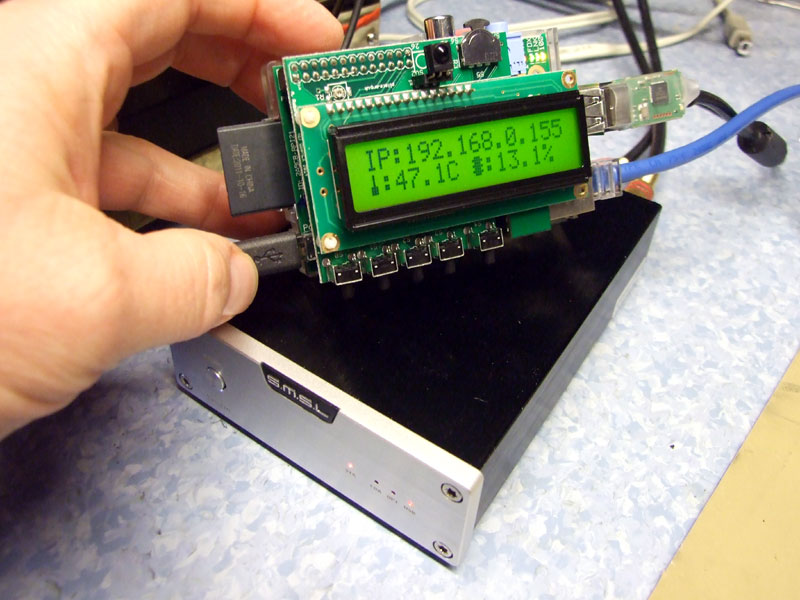

Testar RaspberryPi + PiFace2
Installerar Volumio
Installerar volumio från source katalogen på github enl. beskrivning
http://typingoutloud.org/raspberry-pi-installing-volumio-pibang/
Notera att beskrivningen gäller för PiBang, det är mycket enklare att installera Volumio på std. Raspbian Debian Wheezy som jag gör.
Hoppar över följande steg / Man behöver inte installera bash, inte skapa användare 'pi', inte avinstallera 'molly-guard'. Följer i övrigt installationen med undantag hur man monterar USB lagring i slutet.
Ändrar root lösenord med
sudo su passwd root Skriver in 'volumio' som root lösenord
Öppnar /etc/fstab och ändrar mount inställningarna för USB
/dev/sda1 /mnt/disk1 ntfs-3g defaults 0 0
Startar om med sudo reboot Skapar en sym-link med ln -s /mnt/disk1/ /var/lib/mpd/music/USB

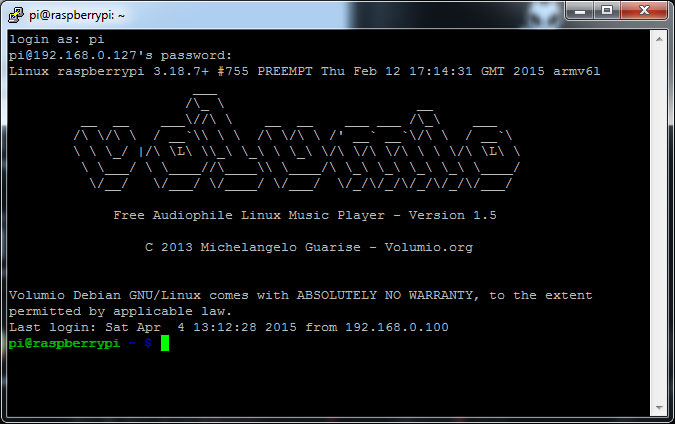

Uppe och kör VOLUMIO via CLI

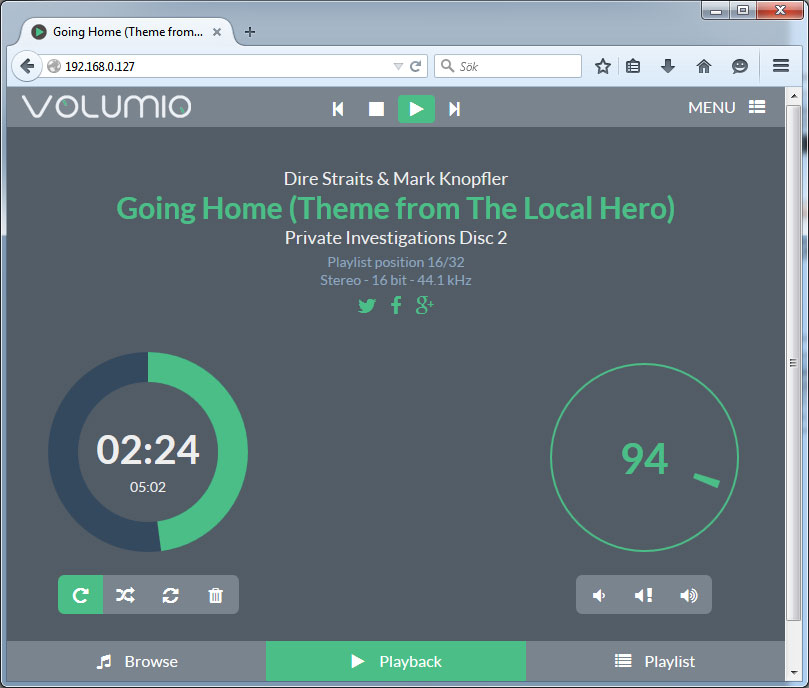

Kör VOLUMIO via Webb-GUI
Lägger till stöd för PiFace rpi.gpio med tillbehör enl. beskrivning
https://aubreykloppers.wordpress.com/2013/11/25/raspify-and-my-comments/
Skriver in några rader i /etc/modules
vi /etc/modules
Skriver in:
i2c-bcm2708
i2c-dev
Installerar:
sudo apt-get install git python-smbus i2c-tools python-dev python-rpi.gpio
Och lägger till kod från adafruit projektet
sudo git clone https://github.com/adafruit/Adafruit-Raspberry-Pi-Python-Code.git
Laddar ner Python koden via en vanlig dator för att köra PiFace
https://www.dropbox.com/s/5tklcwdr74q29d7/songInfo.py
Laddar upp songInfo.py filen med sftp till Adafruit katalogen på min RaspberryPi
/home/pi/Adafruit-Raspberry-Pi-Python-Code/Adafruit_CharLCDPlate/
Provspelar
Dax att provspela, RaspBerryPi + Volumio är ett klart val för den som vill åstadkomma ´HighEnd' ljud med minimala resurser. Spelaren klarar högupplöst ljud i bl.a. FLAC format och DSD format. - 24 bit, 192 kHz, 4059 kbps rakt av från USB tumme, inga problem! - Begränsningar ligger oftast i tillkopplad DAC utrustning. INTE i RaspBerryPi / Volumio spelaren.
|

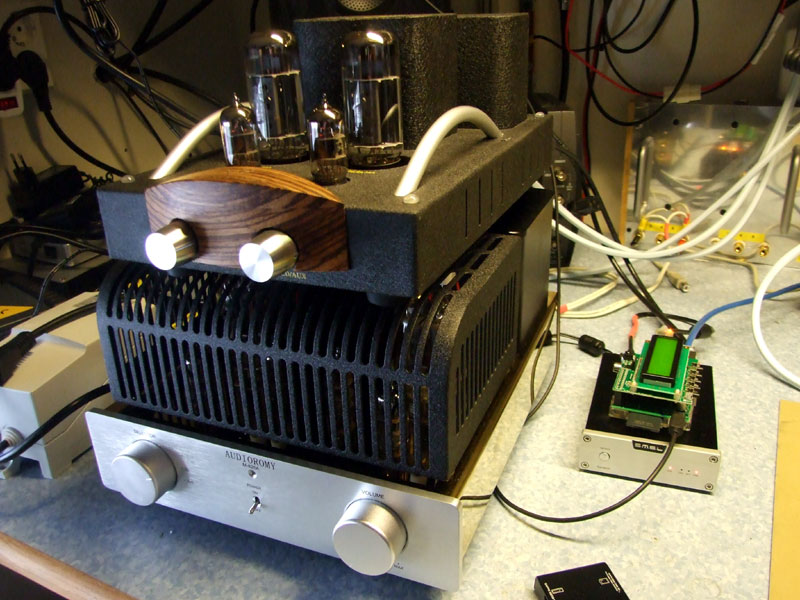

Övrig utrustning: Spelar upp .FLAC filer via en RaspberryPi / RaspiFy, denna är kopplad via USB2.0 till en extern DAC S.M.S.L Sanskrit - Förstärkare 'AUDIOROMY M-828A' - Högtalarna är ett par TAGA PLATINUM B-40 v.2 Högtalar kablarna är ett par 'SUPRA PLY 3.42' - Använder mina vanliga halv hyfsade 96Ω DIY Signalkablar.
AUDIOROMY M-828A fullsmetad med ryska NOS rör.
Rörbestyckning i förstärkaren: Ingång / Drivsteg = 4x NOS FOTON/Reflector 6H3П-E, Utgång = 2x NOS Ulyanovsk ГУ-29 (Ryska GU-29 OTK/MIL rör)
|
|
Beskrivning
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data ''
=====================================================================
Typ ............................... Single Board Computer
Processor Chipset ................. Broadcom BCM2836 ARMv7 Quad Core Processor
running at 900 MHz
RAM ............................... 1GB SDRAM @ 450 MHz
Storage ........................... MicroSD
USB 2.0 ........................... 4x USB Ports
Power Draw / voltage .............. 1.8A @ 5V
GPIO .............................. 40 pin
Ethernet Port ..................... Yes
Display ........................... HDMI
=====================================================================
|
Köp / Transport / Embalage m.m.
Fraktlogg: |
Budget
Kostnader t.o.m. 2012.07.30 ============================================================ Förstärkaren / Inköp ...................... 6 Frakt ..................................... |
