Inledning
Beskriver här en enkel metod för att kunna 'nyttja' funktionerna på en ny 'SMART' elmätare.

Nyttjar RJ-12 (P1/HAN) porten på mätarens framsida, kopplar in ett interface/brygga 'P1IB' (P1 Interface / Bridge) för att få ut aktuell data.

Tanken är att koda & köra lite script för att löpande publicera aktuell energi-data på min webb-server (DenHär!)

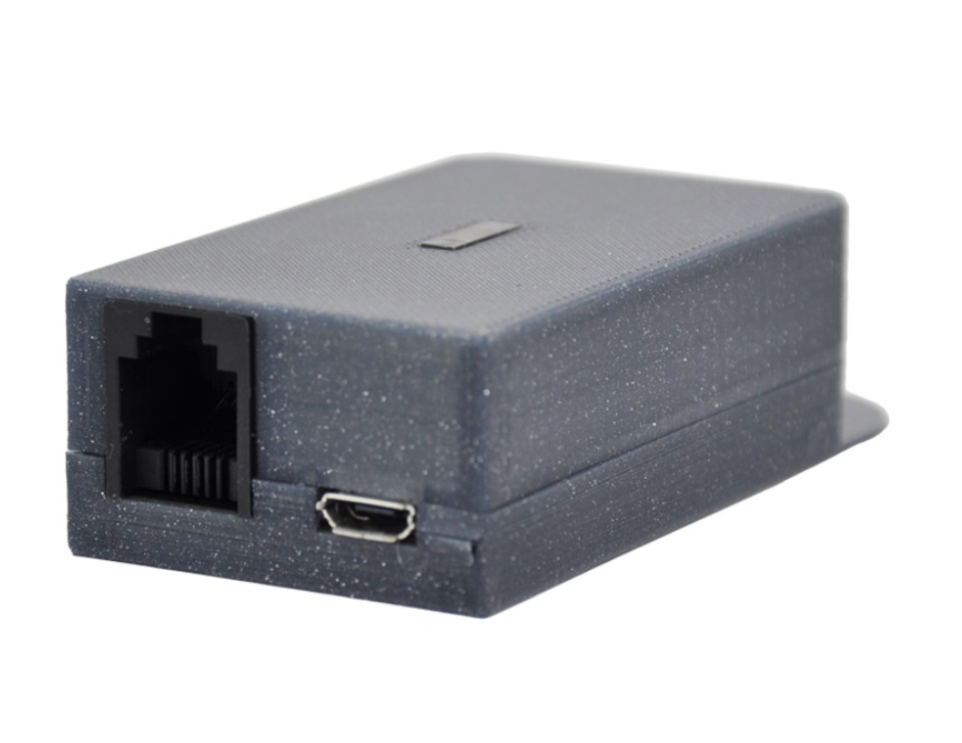

Elmätare för P1/HAN-port med WiFi

Senast uppdaterat

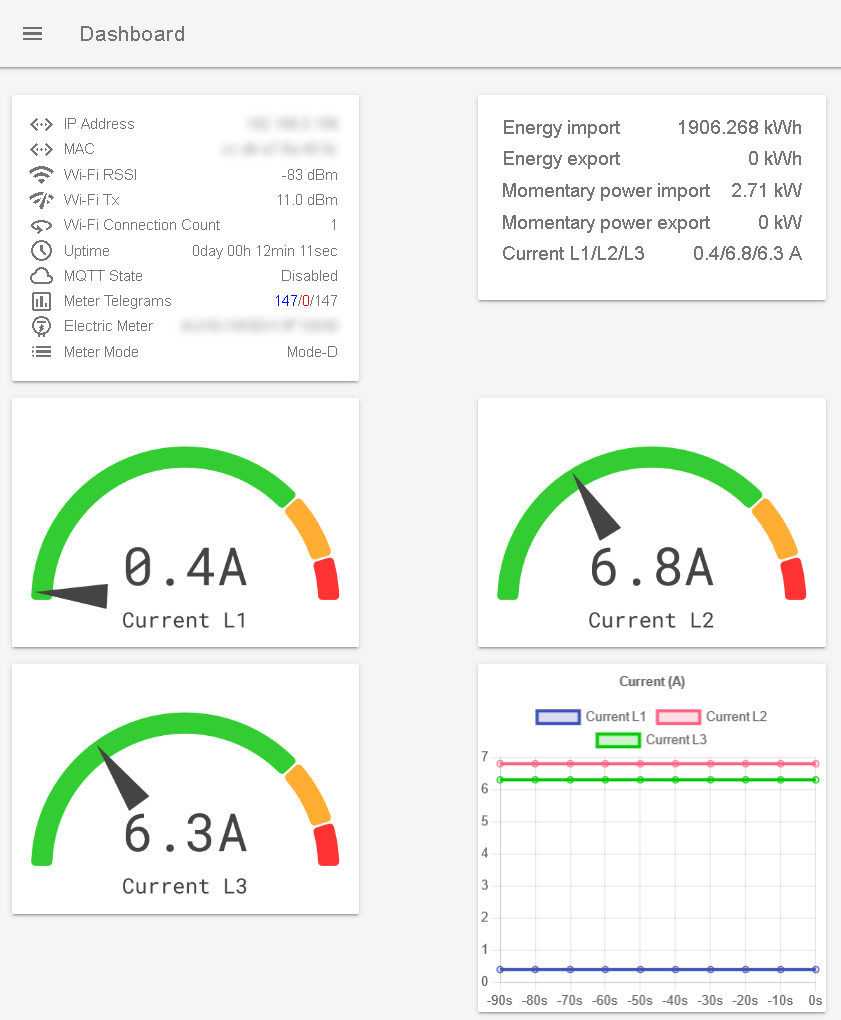

Skärm-dump från 'P1IB' webb-gui

2024.01.05 Verkar som om P1/HAN redan är igång! - Kopplade upp via WiFi och fick upp all data, tog några skärm-dumpar.

På 'Dashboard' ser man aktuella data, status, inställningar o.s.v.

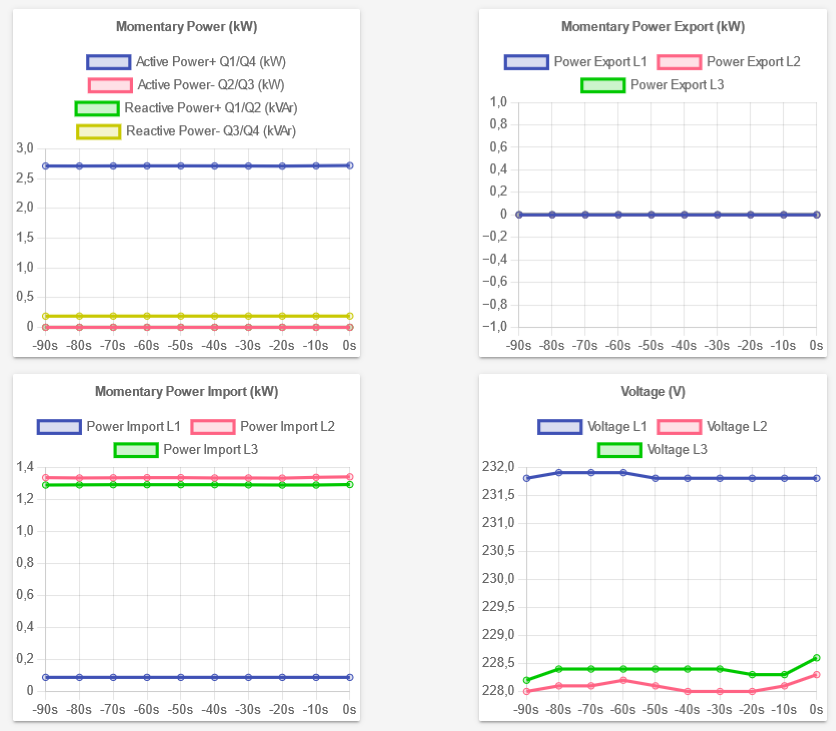

Spänningsnivåer L1/L2/L3

2024.01.05 Fick den nya elmätaren monterad för några veckor sedan, beställde hem ett P1/HAN interface (Brygga) från m.nu[L2] - Har talat med Vattenfall kundtjänst (020-820000), dom aktiverar HAN interface omgående. (Kan ta 1-2dgr innan det går igång)

Har skruvat upp P1/HAN interfacet på väggen vid sidan av elmätaren och kopplat in den med medföljande RJ11/RJ11 kabel till HAN/P1 porten på elmätaren.

Elmätaren är modell: Sagemcom T211/S211 S34U18 -->Instruktionsbok

ToDo
Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...

Skriva ihop script för att flytta data ut till webb-servern

P1/HAN Port
Använder ett P1/HAN interface (Brygga) utvecklad av Andreas Remnehed, du hittar all information på github.com[R1] - Gällande villkor för användning / Licens m.m. kan du läsa -->Här!

Interface / Brygga & Kapsling (Bilder lånade från github.com[R1])

Om man läser i elmätarens manual står det följande om P1/HAN porten: P1-port med RJ12-standard för överföring av data till externa tjänster med en baudhastighet på 115 200bps, enligt IEC 62056-21 mode D

Det innebär att all data kommer ut som en 'ändlös' data-ström, där är ingen tvåvägs kommunikation! - Data flödar bara ut för att sedan kunna hanteras av den utrustning som ansluts. Porten levererar även 5VDC för att driva ansluten utrustning.

P1/HAN porten (RJ-12) är INTE aktiverad när vattenfall-eldistribution[L3] sätter upp den nya elmätaren. Man måste ringa till kundtjänst (tel: 020-820000) och betälla aktivering, när jag ringde så tog det inte länge så var porten aktiv - Det ska även gå att aktivera porten själv på vattenfall.se[L1] 'Mina Sidor', men jag kunde inte hitta den funktionen där när jag letade runt...

Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

Leverantörer:
[L1] vattenfall.se
[L2] m.nu
[L3] vattenfall-eldistribution

Länkar / Referenser:
[R1] https://github.com/remne/p1ib
[R2] https://github.com/remne/p1ib/blob/master/README.md
