SM2YER Goran's Homepage

Bygger 'Budget-Dator' Nr# 2
2x Intel® XEON® E5-2697V4 @ 2,3GHz
36 Cores / 72 Threads Total

Index

Inledning

Referenser / Länkar m.m.

'Disclaimer'

Inledning

Denna gång provar vi att bygga ihop en 'snål-dator' med två Intel® XEON® E5-2697V4 processorer med 18 kärnor och 36 trådar vardera.

Nu är krav-specifikation ännu 'flummigare' då den i praktiken saknas helt!, bara en 'måste-prova' känsla...

Har tidigare knåpat ihop en 'snål-dator' med en 'Intel® XEON® E5-2680V4' processor.

Här kan du läsa mera om 'snål-dator' bygge nr#1 -->Här!

Senast uppdaterat
2025.09.12 Nu är det bara lite RAM minne som saknas, lånar 'halva' minnet från ett tidigare 'snål-bygge' - Andra halvan är beställd från AliExpress.com[L2] - Totalt blir där 32Gb DDR4 minne fördelade på 4st DDR4 8GB 2133MHz Dual Channel / ECC (2Rx4) kretsar, 2st per CPU

Lånar även M.2 NVMe disk och grafik-kort från annan dator för att så småningom kunna testa skapelsen...

2025.09.11 Ritar och 3D-Printar en monteringsplatta för 120mm fläkt, plattan monteras i det hål som tidigare användes för CD/DVD spelare. Fixar även en täckbicka för FDD-hålet.

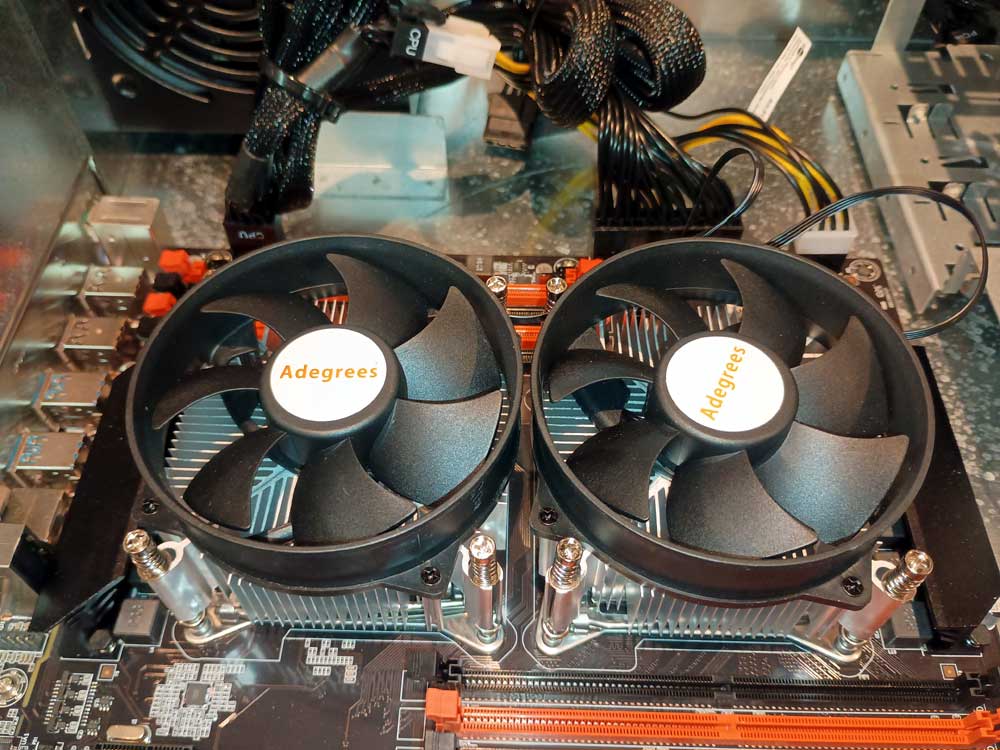

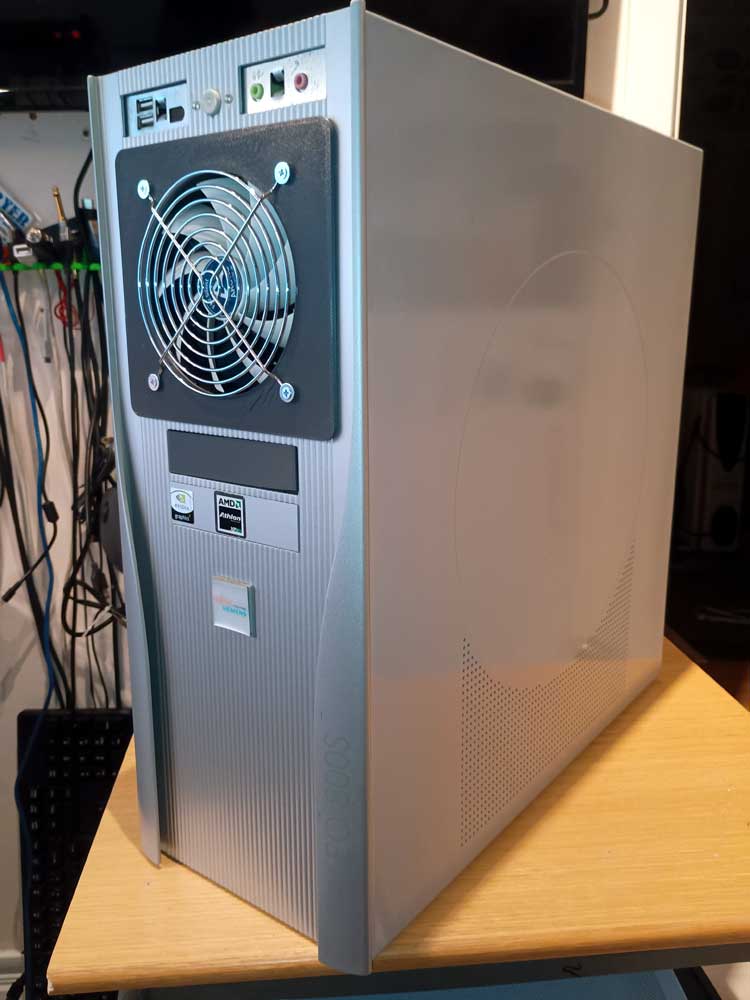

120mm fläkt på plats i frontpanelen / 2x CPU med kylare monterade

Här ligger .STL filerna om någon skulle vilja skriva ut själv:

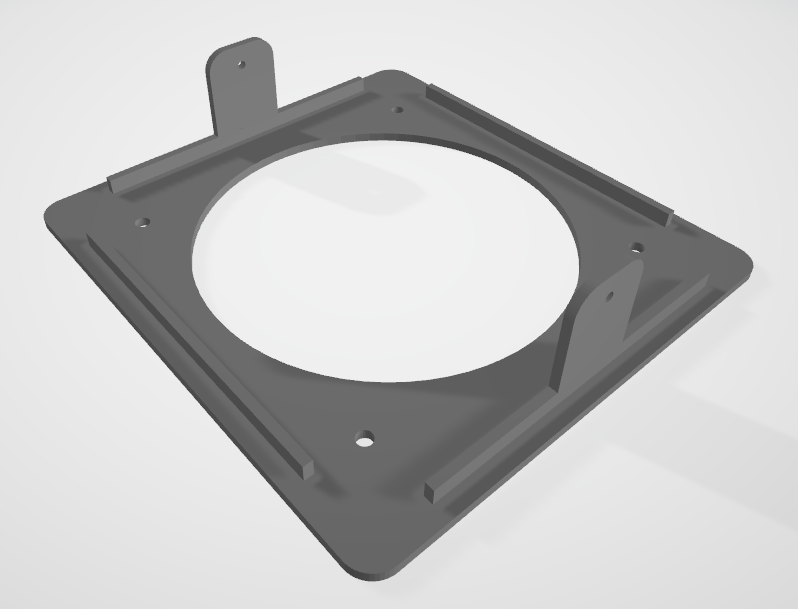

Monteringsplatta för 120mm fläkt 120mm_fanmount2.stl

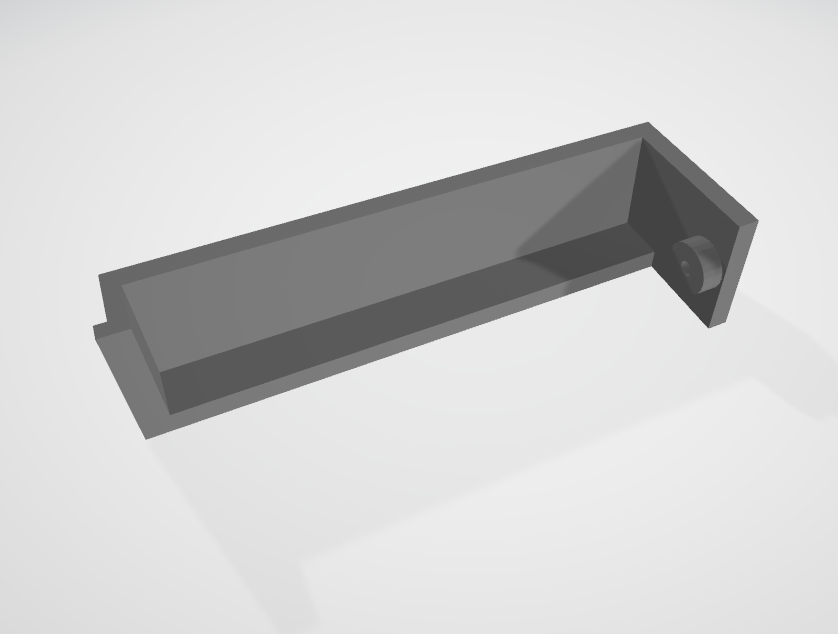

Täckbicka för FDD-hålet 35tum_lid.stl

Monteringsplatta för 120mm fläkt / Täckbicka för FDD-hålet

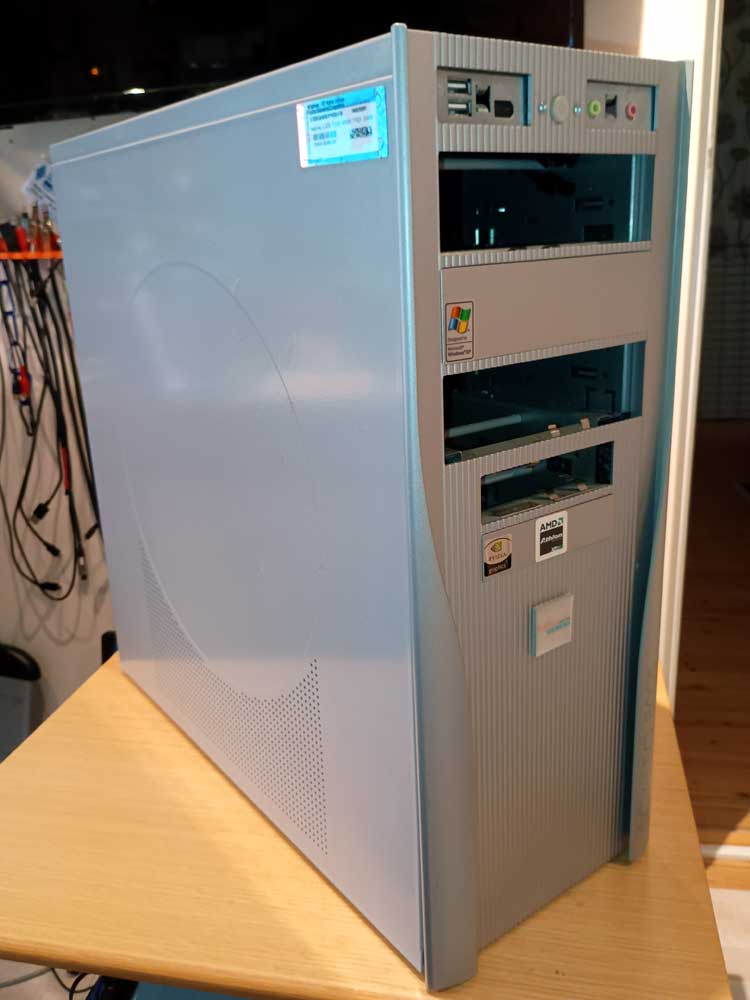

2025.09.07 Påbörjar bygget, använder en återvunnen 'Tower' låda från en 'Fujitsu Siemens SCALERO 800S' - Lådan är riktigt rejäl! - Stor och väldigt välbyggd.

Ett problem med lådan är avsaknaden av bra ventilation, där är absolut 'noll' (0) schassi fläktar. Kommer att försöka klämma in en 120mm fläkt i fronten, använder dom färdiga 5,25" öppningarna som tidigare användes till bl.a. CD/DVD spelare.

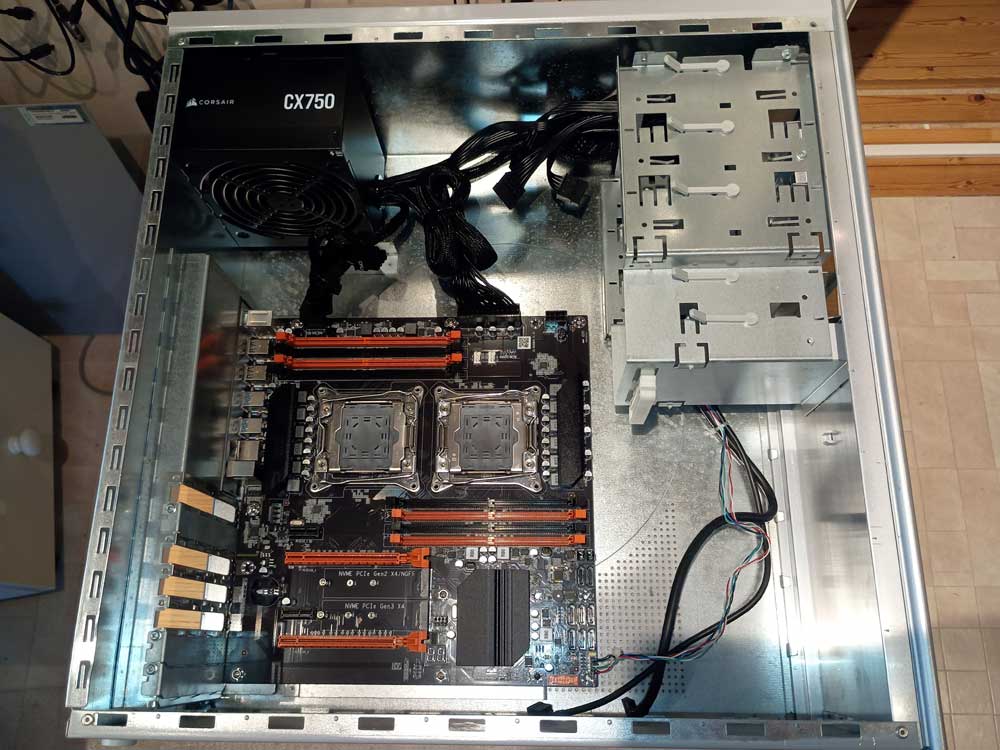

Nätaggregat och moderkort på plats

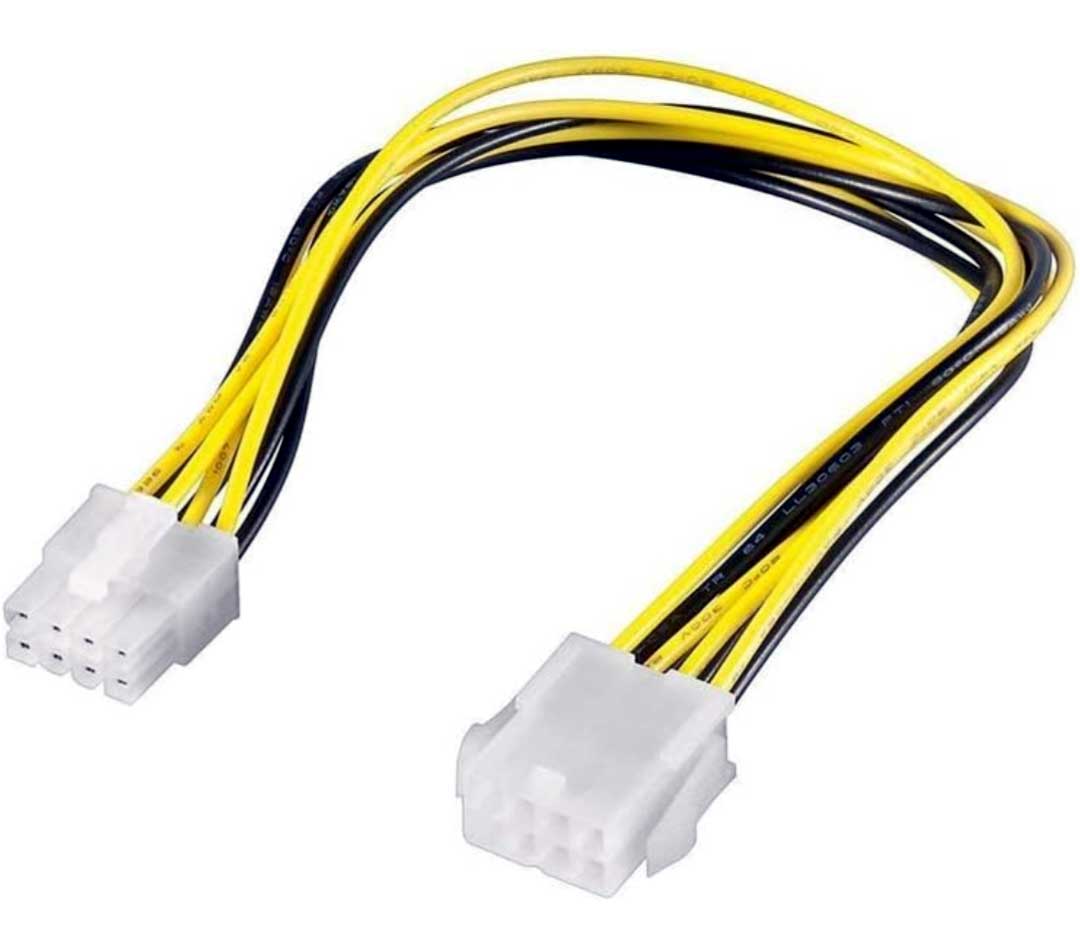

Nätaggregatet har två anslutningar för 12V matning till CPU, båda sitter på samma kabel med bara ca. 10cm avstånd mellan, det är för kort. 12v_cpu_pwr kontakterna på moderkortet sitter minst 20cm från varandra, så det blir till att använda en liten 'jumper-cable' (Se bilder)

- ToDo / Att göra -

Skrapa ihop mera delar Pågående...

Bygga ihop Pågående...

Testa

Använda...

- Några noteringar -
Allt eftersom planeringen och senare bygget pågår så är där små 'detaljer' som kan vara värda att notera, saker som kanske inte omedelbart framgår.

Not1.

Några noteringar Plus :-)

Roligt & Lärorikt

Några noteringar Minus :-(

Väldigt klumpig datorlåda...

- Beskrivning -
Tillverkarnas produktbilder

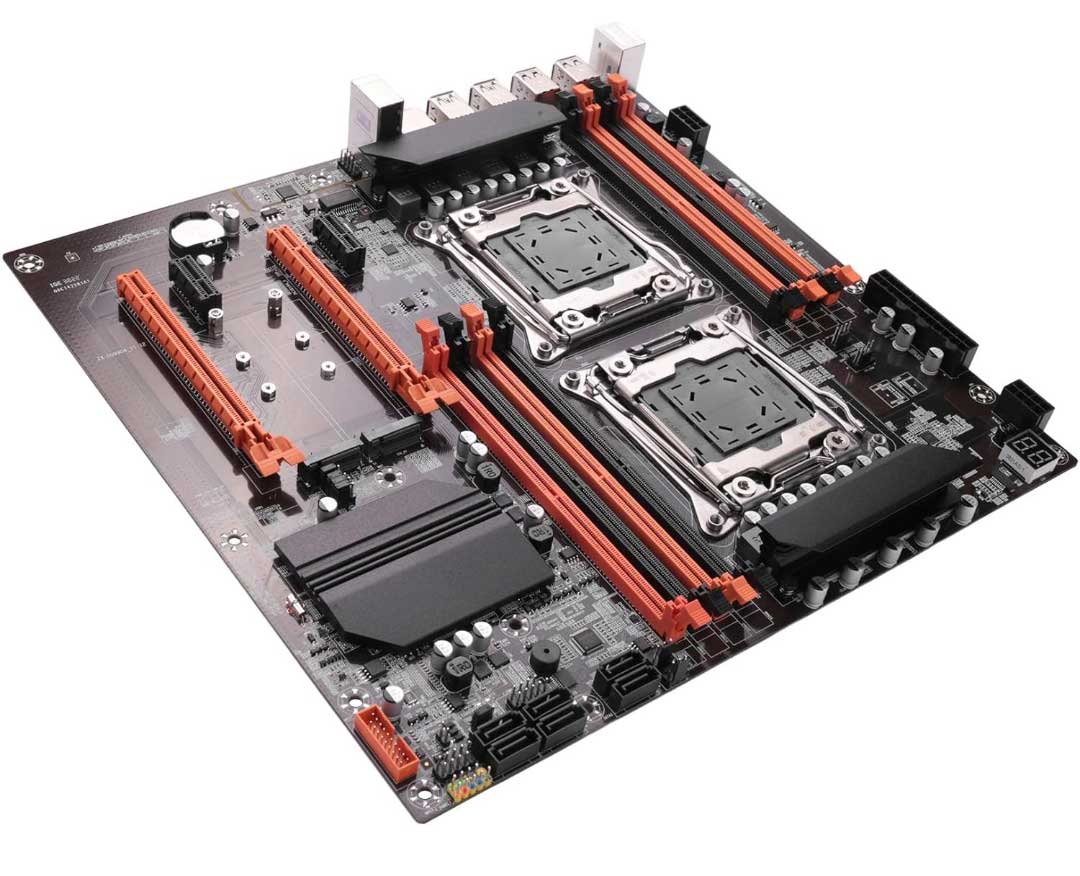

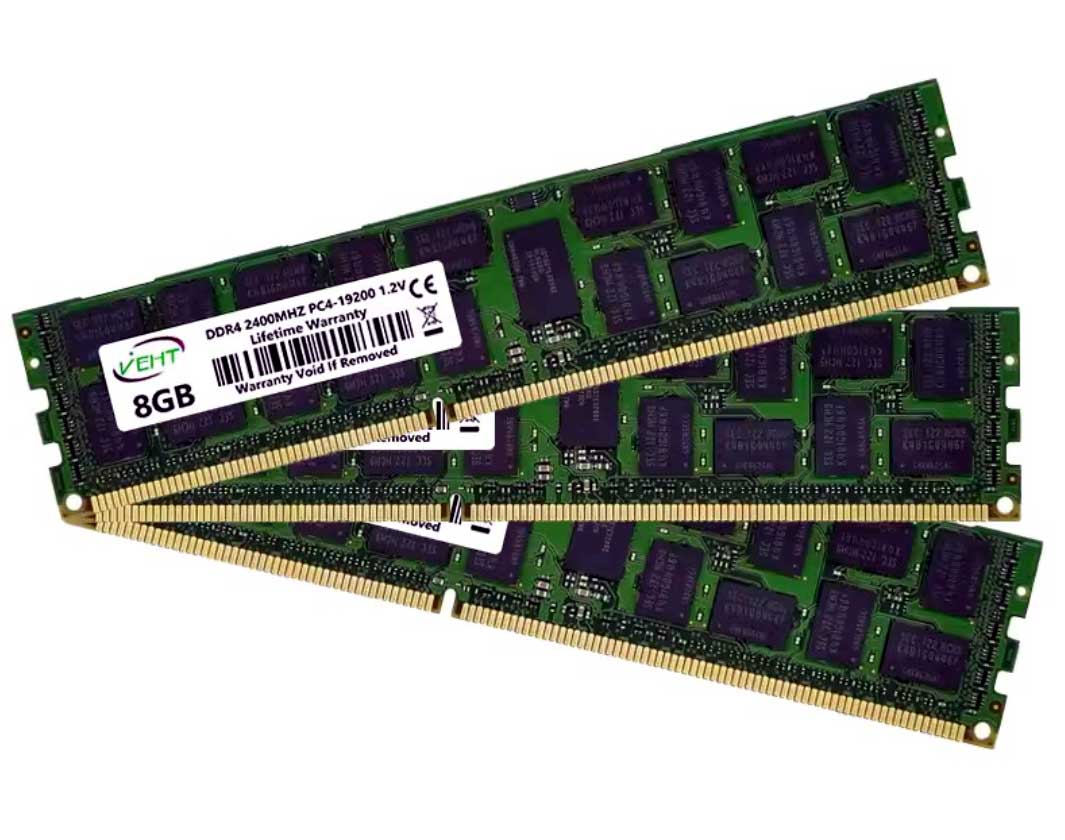

1. Moderkort / 2. ECC-Minne

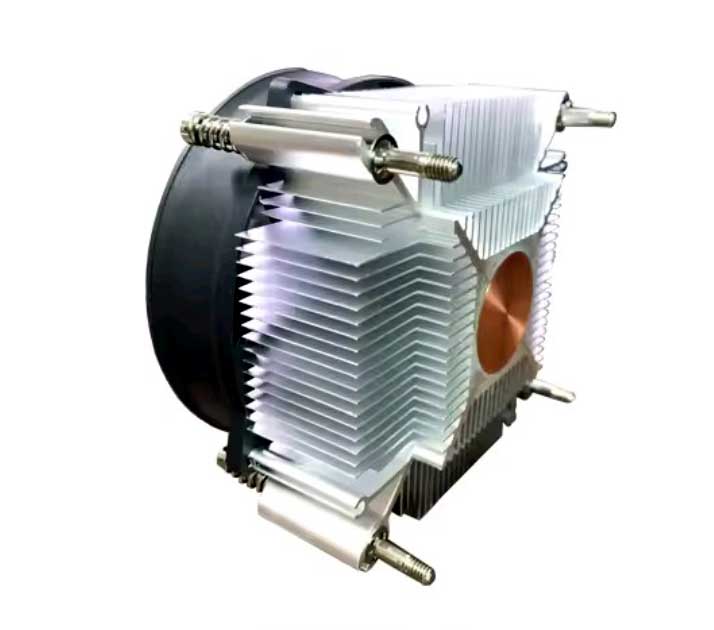

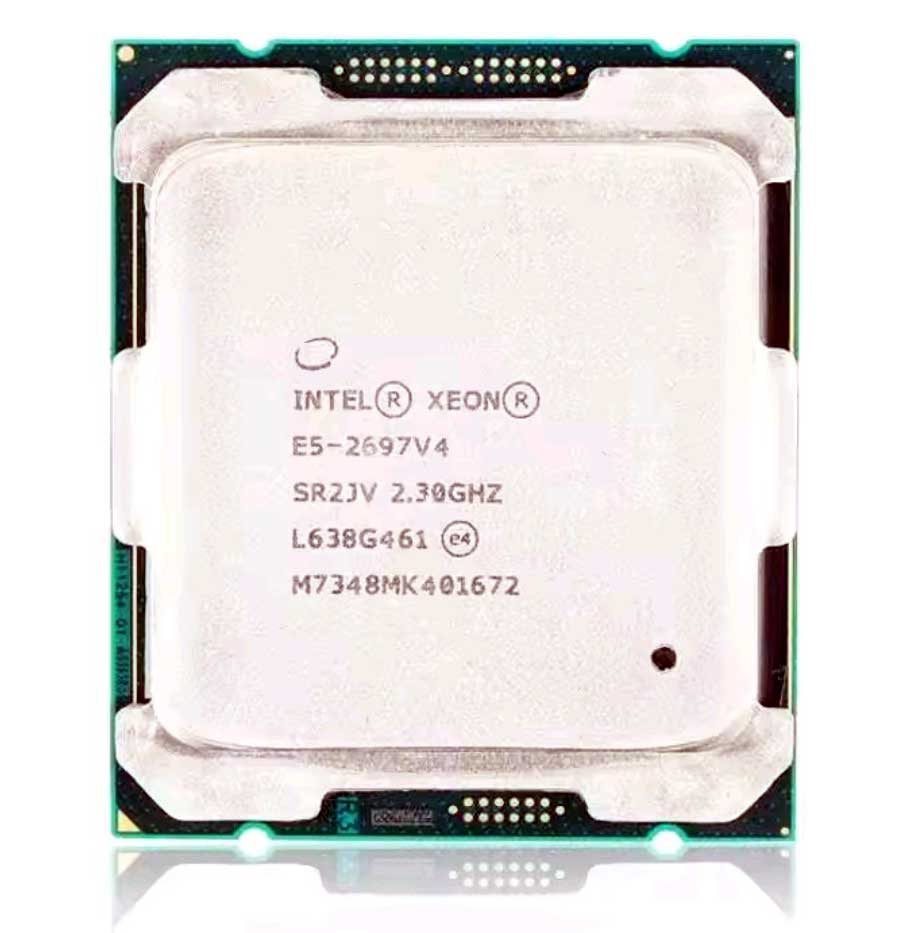

3. CPU / 4. KYLARE

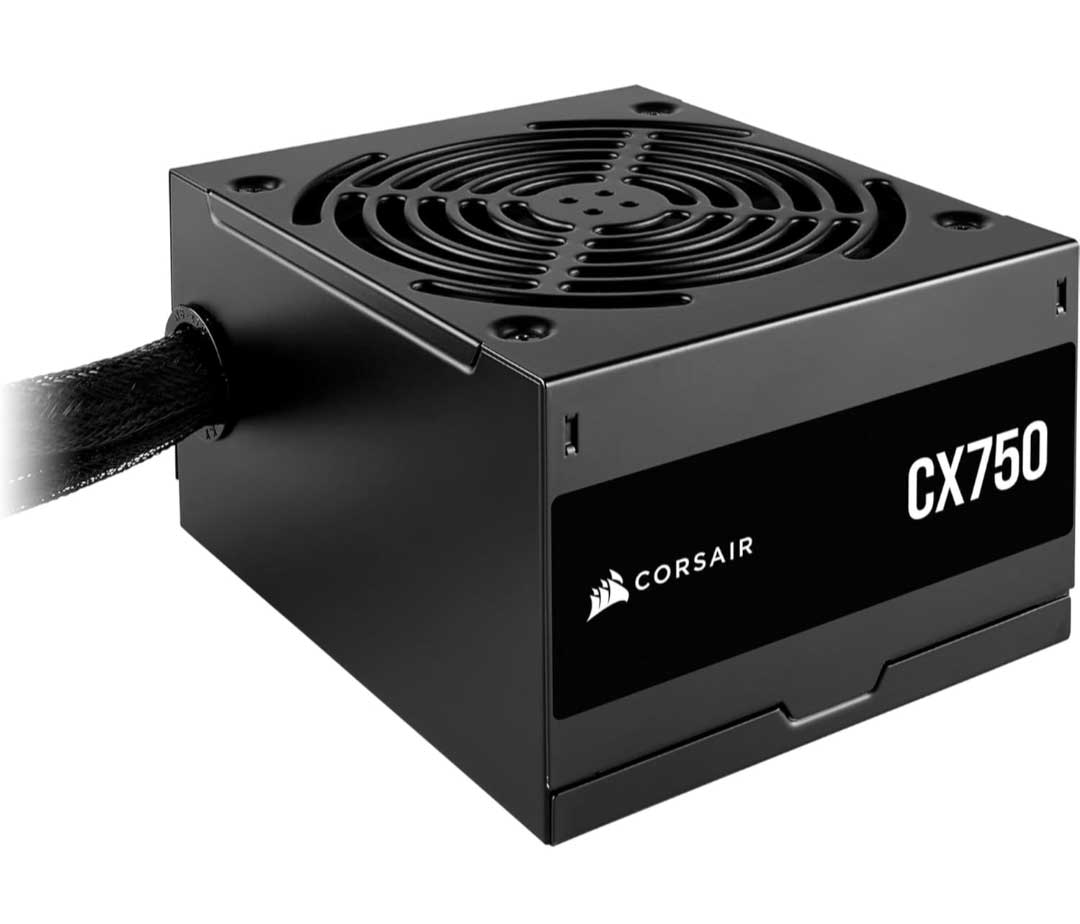

5. Nätaggregat / 6. 12V CPU 'jumper-cable'

7. Grafik-kort

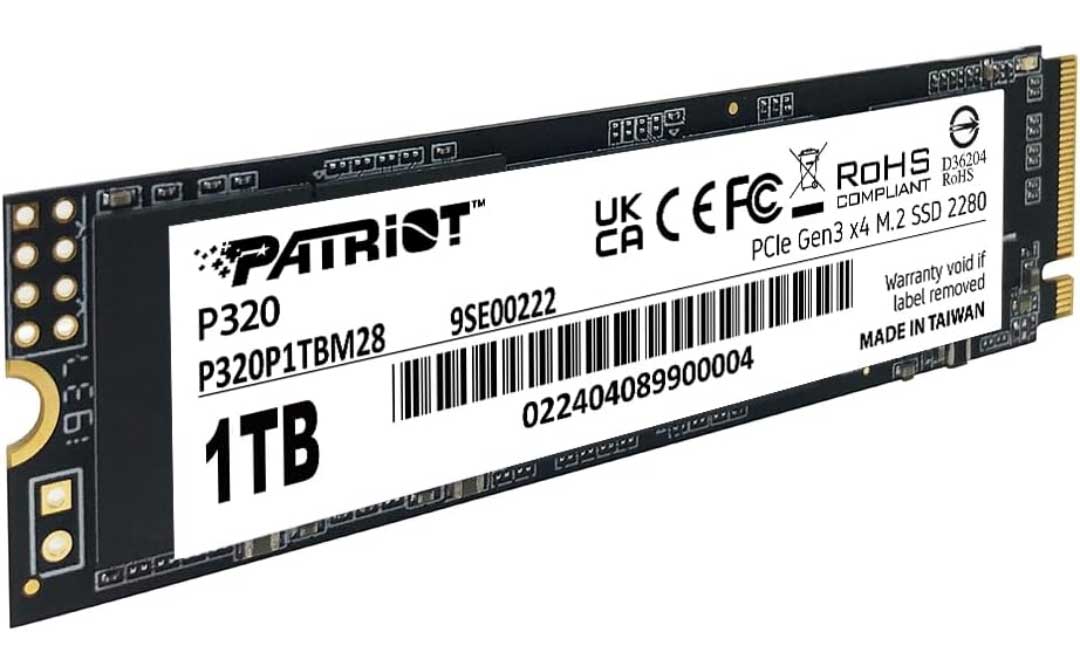

8. M.2 NVMe disk/ 9. 2,5GbE NIC

- Tekniska data -

Tekniska data / Komponenter
=====================================================================
A. Datorlåda ................ Fujitsu SIEMENS Scalero 800S (Beg)
1. Moderkort ................ XC-DU99D4 V1.41
2. RAM-Minne ................ 4x DDR4 16GBx2 2133MHz Dual Channel
3. Processor ................ 2x Intel® Xeon® E5-2697-V4 @ 2,3GHz / 18C / 36T
4. CPU Kylare ............... 2x Adegrees 90mm
5. Nätaggregat .............. CORSAIR CX750
6. 12V CPU sp. kabel ........
7. Grafik-kort .............. GT610 1GB DDR3 / PCIe 2.0
8. 1TB M.2 NVMe disk ........ PATRIOT P320
9. 2,5GbE NIC ............... TRENDNET TEG-25GECTX
=====================================================================

- Kostnader t.o.m. 2025.08.08 -

Kostnader
=====================================================================
A. Datorlåda .................... Begagnad ...............   0,00 sek
1. Moderkort .................... AliExpress.com[L2] ..... 664,70 sek
2. RAM-Minne .................... AliExpress.com[L2] ..... 344,63 sek
3. CPU 2x ....................... AliExpress.com[L2] ..... 434,59 sek
4. CPU Kylare ................... Amazon.com[L1] ......... 252,60 sek
5. Nätaggregat .................. Amazon.com[L1] ......... 749,00 sek
6. 12V CPU sp. kabel ............ Amazon.com[L1] .........  28,00 sek
7. Grafik-kort .................. Amazon.com[L1] ......... 343,62 sek
8. 1TB M.2 SSD .................. Amazon.com[L1] ......... 659,00 sek
9. 2,5GbE NIC ................... Amazon.com[L1] ......... 271,00 sek
=====================================================================
Summa                                                     3747,14 sek
=====================================================================

- Referenser / Leverantörer -
[R1]
[R2] Teknisk specifikation för Intel® Xeon® Processor E5-2697 v4
[R3] YouTube.com
[R4] Motherboard form factors @ Wikipedia.org
[R5]

[L1] Amazon.com
[L2] AliExpress.com

Alla mina leverantörer hittar du på mitt 'Leverantörsindex'
