DIY-Projekt
'Sambandsväska'
4x BAUFENG UV-5R+ / Crossband


INDEX
  • Inledning
  • Senast uppdaterat
  • Beskrivning
  • Budget / Transport
  • Referenser / Länkar m.m.
  • 'Disclaimer'

  • Inledning
    Bygger ihop en 'Sambandsväska' med fyra BAUFENG UV5R+ handapparater, väskan med handapparaterna ska användas tillsammans med min
    DIY 'Crossband repeater'

    I praktiken kan man använda vilka handapparater som helst, dom måste dock klara att köras 'split' på VHF och UHF och hantera CTCSS subtoner.


    Färdig väska med 4x BAUFENG UV5R handapparater
    Senast uppdaterat

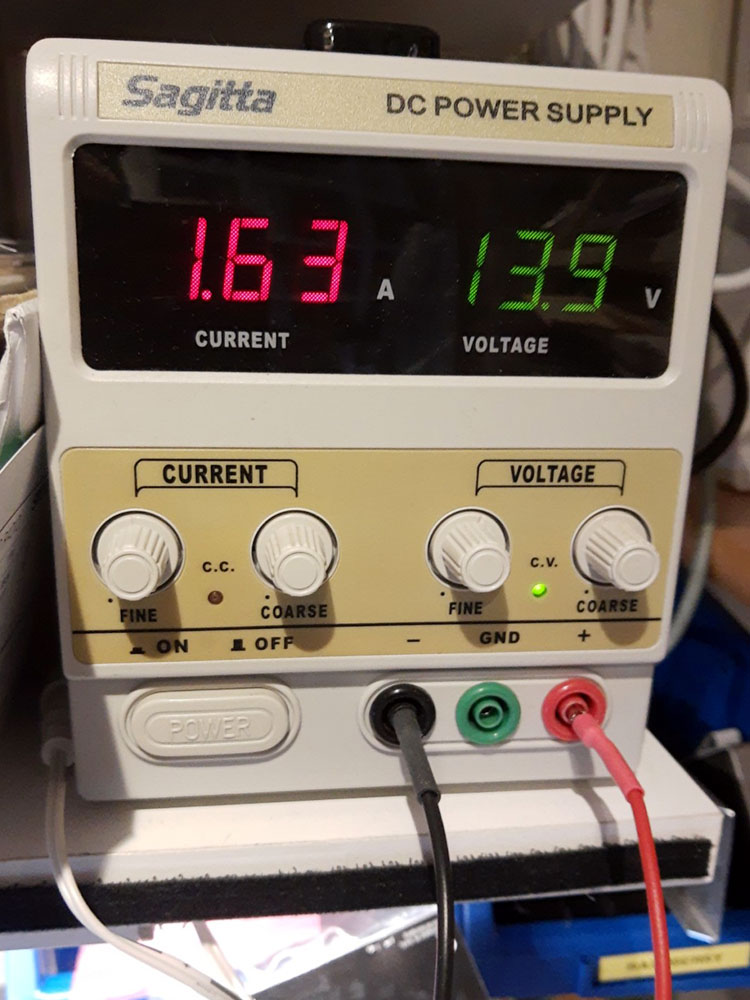

    2021.04.30 Min 'Sambandsväska' är nu i princip klar. Testar att ladda med 13,8V strömförsörjning, använder BAUFENG orignial laddställ med inbyggd ladd-automatik. Varje batteri får 300-340mA laddström, när alla fyra laddställ är igång drar allt ca. 1,6 Ampere totalt. Kopplar in en DC/DC konverter, som jag justerar så att den ger 10,4V med max 1,6Ampere.


    13,8V @ 1,6A / 4 batterier på laddning

    2021.04.26 Tillverkar en 285x210mm stor 'Ladd-bricka' av 1,5mm tjock aluminiumplåt, på 'Ladd-brickan' ska jag montera fyra BAUFENG orignial laddställ och en DC/DC konverter.

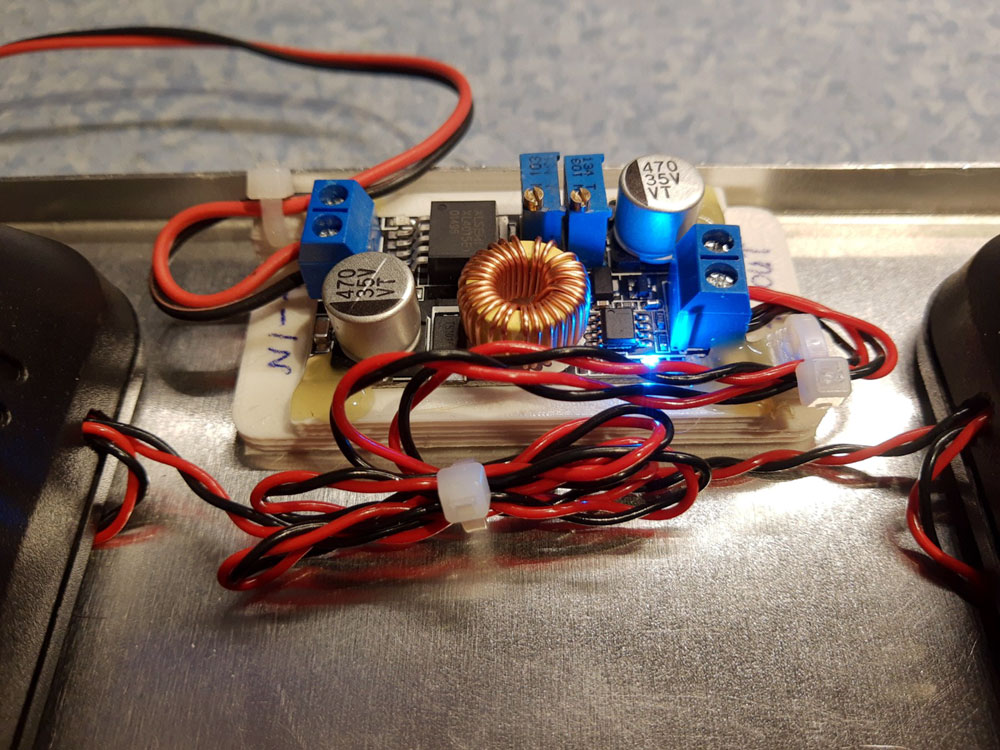

    Med DC/DC konvertern kan laddningen strömförsörjas med 10,4 -- 36 Volt, tanken är att driva laddningen från t.ex. bilbatteri, solcell, eller från repeaterns batteri.

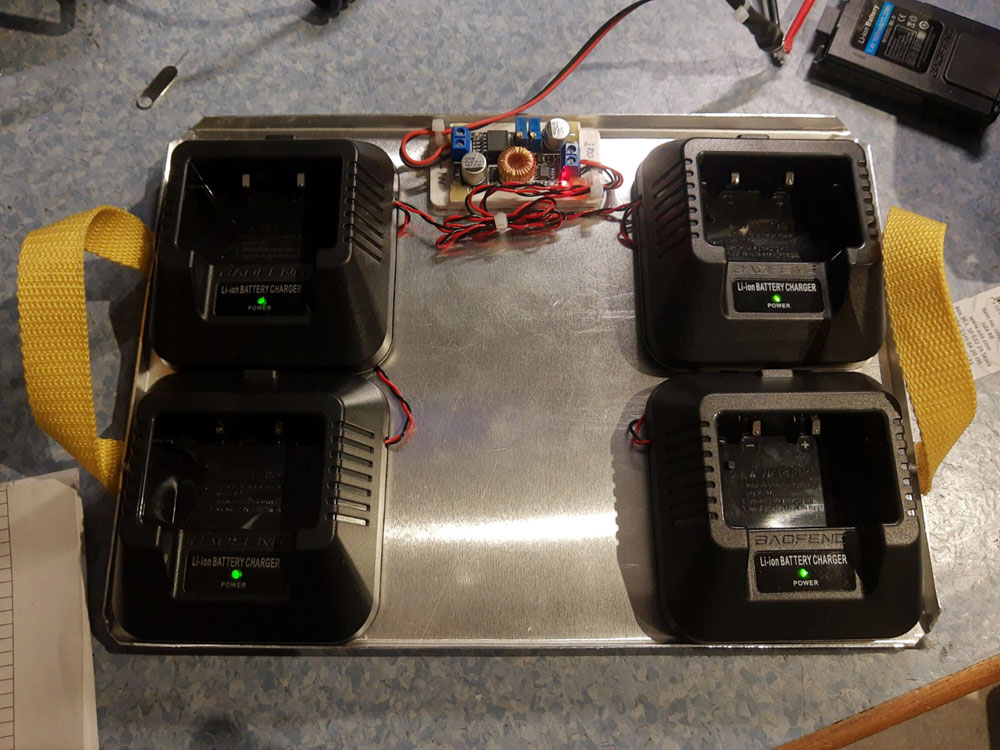

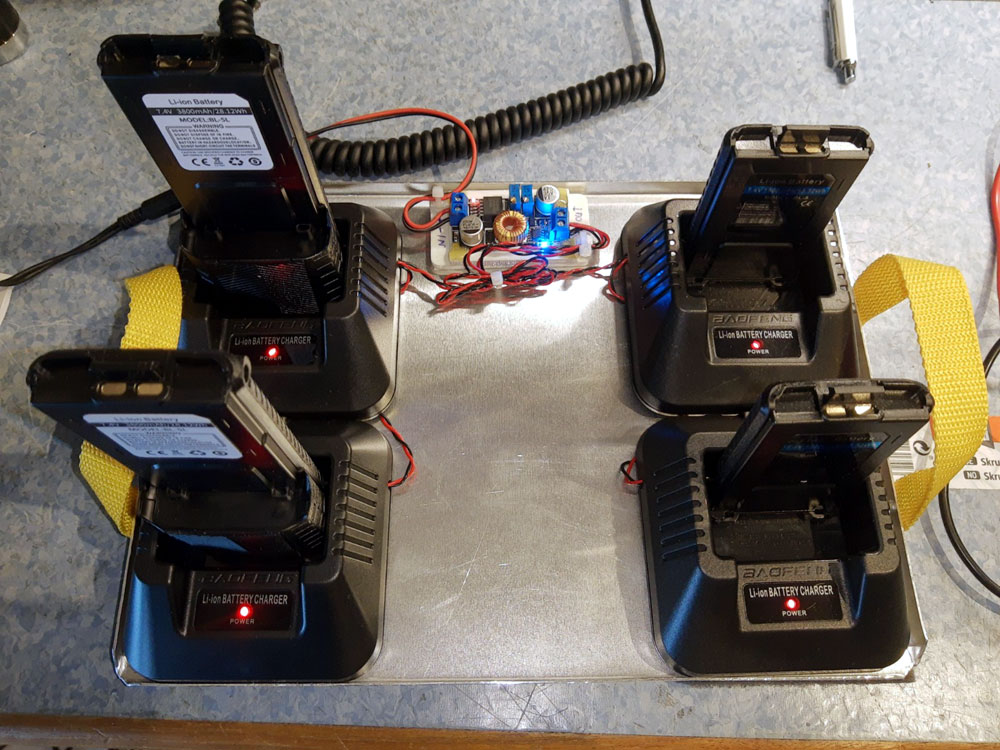

    DC/DC konverter / 'Ladd-bricka' med 4 BAUFENG original laddställ

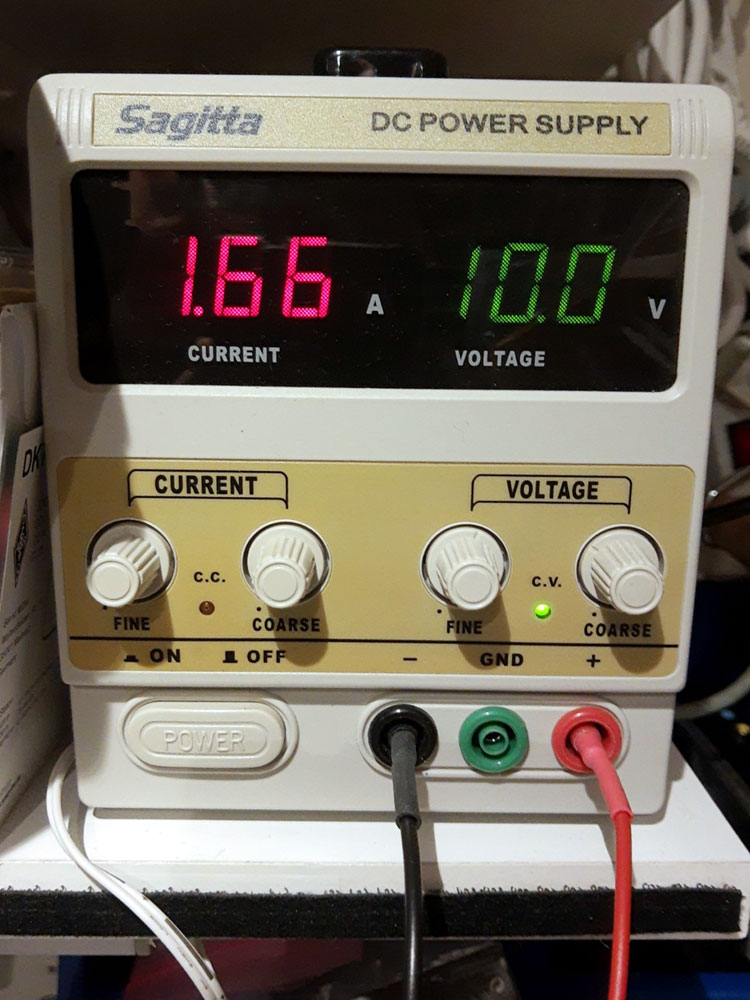

    Kopplar ihop fyra BAUFENG orignial laddställ och testar, vid första testen matar jag direkt med 10 Volt** från ett labb-aggregat, konstaterar att det behövs drygt 1,6 Ampere för att ladda fyra batterier samtidigt.

    ** BAUFENG original strömförsörjning ger 10 volt @ max 500mA.


    Första test av laddning...

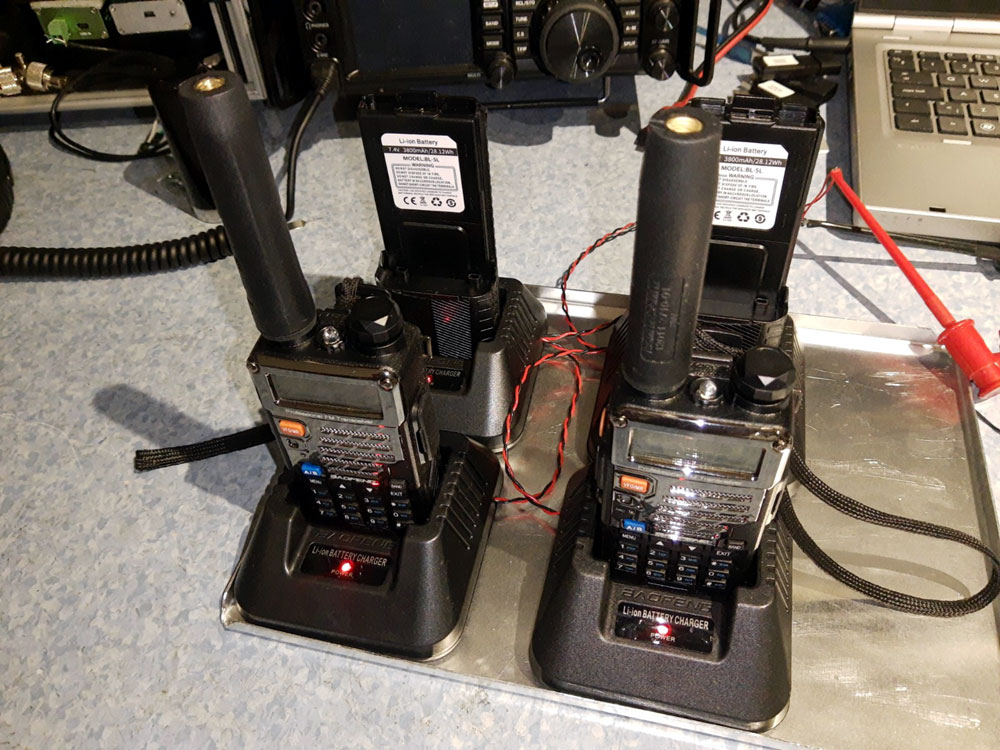

    Strömförsörjer alla fyra laddställ genom att parallell-kopplar dom två och två, kopplar sedan dessa parallellt till ett labb-agregat för att testa. (Senare till DC/DC konvertern)

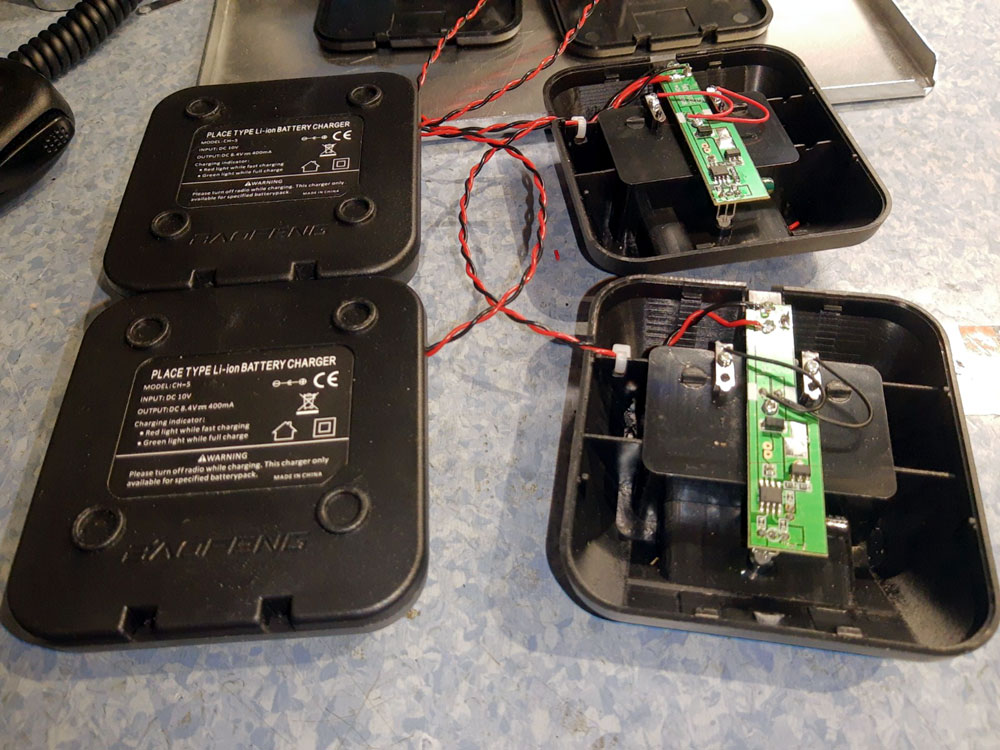

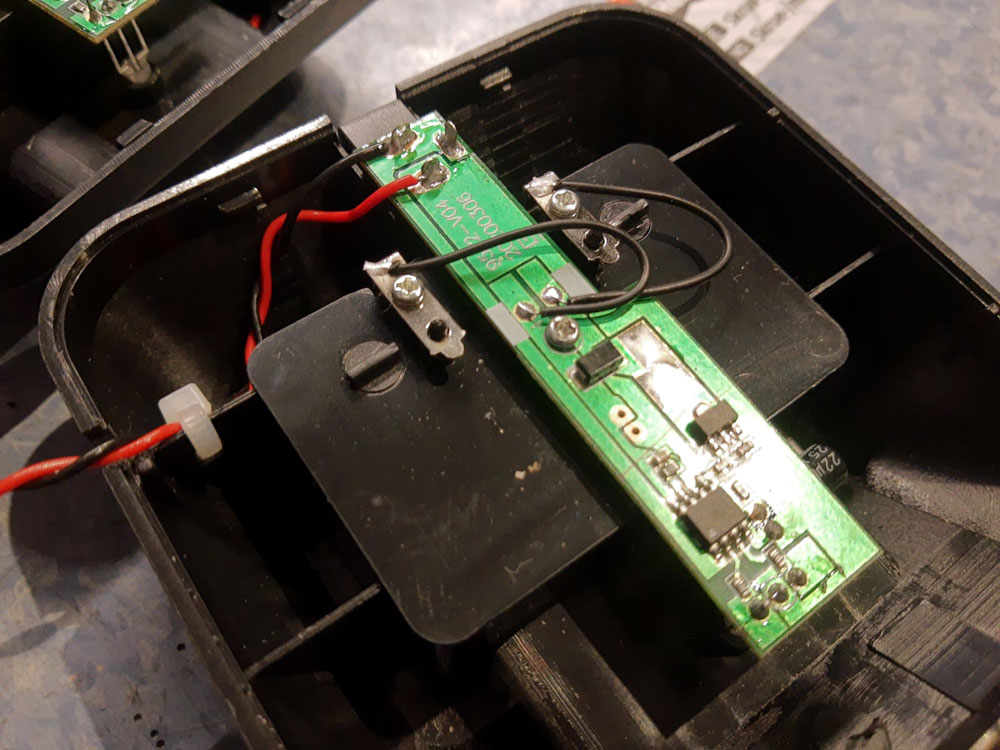

    Sammankopplar 4 BAUFENG laddställ

    Beskrivning
    Bygger ihop en 'Sambandsväska' med fyra BAUFENG UV5R+ handapparater, väskan med handapparaterna ska användas tillsammans med min
    DIY 'Crossband repeater'

    I praktiken kan man använda vilka handapparater som helst, dom måste dock klara att köras 'split' på VHF och UHF och hantera CTCSS subtoner.

    Handapparaterna sänder på VHF-Band 155.46250 MHz (Repeater UPLINK) och lyssnar på UHF-Band 446.18125 MHz (Repeater DOWNLINK)

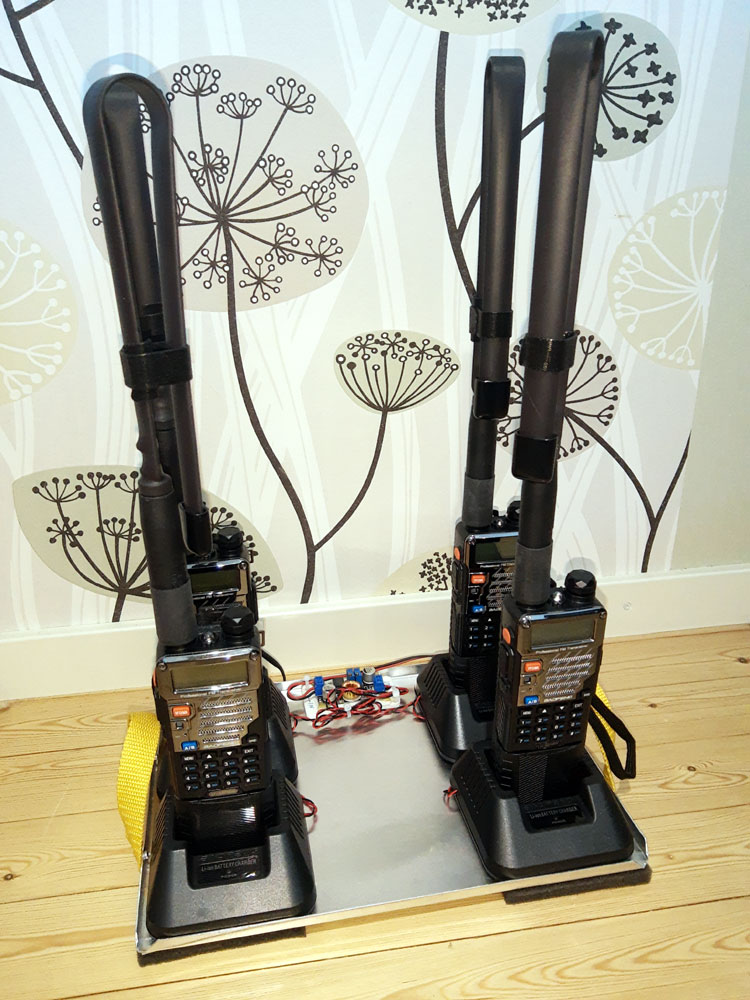

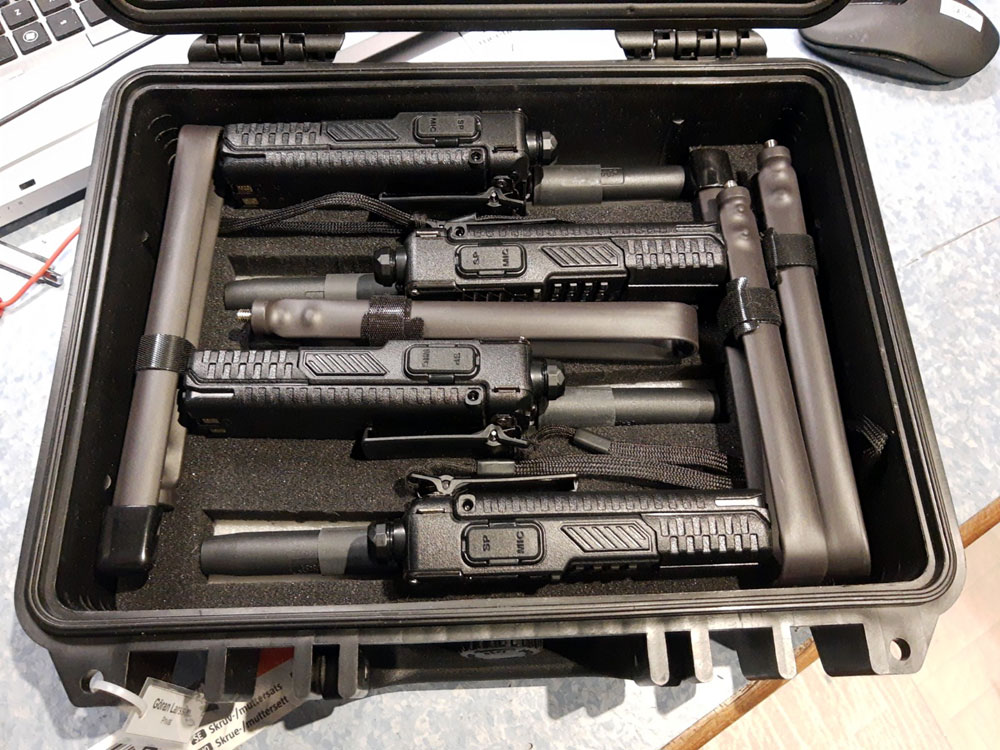

    Skyddsväska / Handaparater färdiga att användas

    Skyddsväskan är en 'Flyht Pro WP Safe Box 3' inhandlad från Thomann.de[L3] - Den håller skyddsklass IP63 (Dammtät och spolsäker enl. IEC 60529)

    Väskans dimensioner: Yttermått (L x B x H): 330 x 280 x 120 mm och innermått (L x B x H): 298 x 218 x 95 mm - Den väger 1,7kg (Tom)

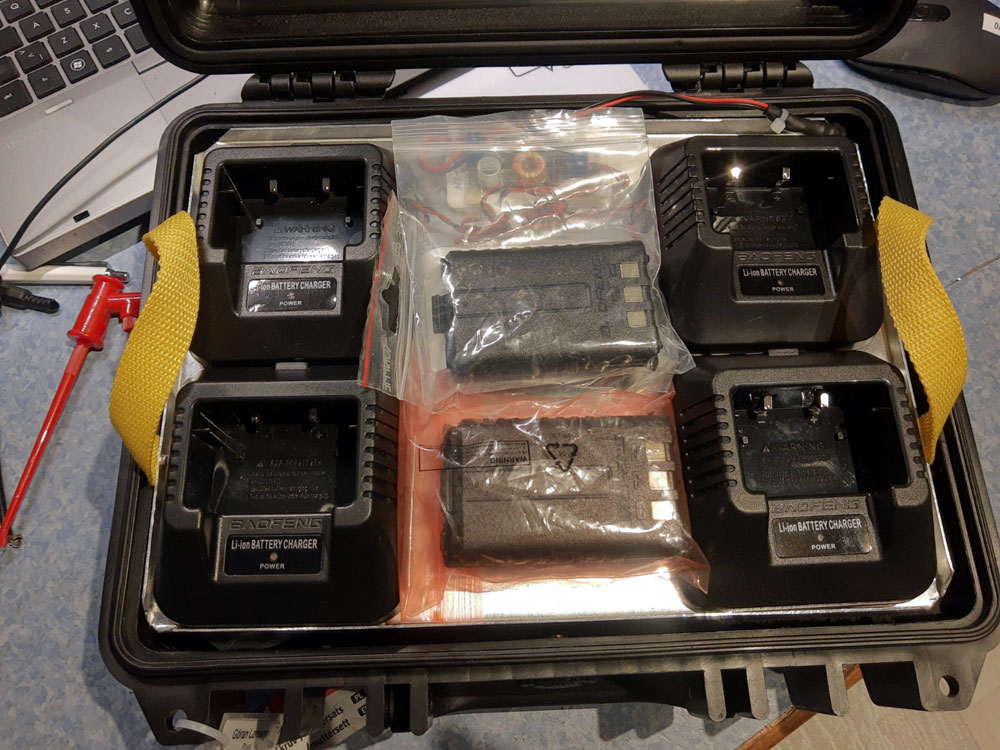

    Bottenlager (Under) / Ladd-bricka (Över)

    Väskan är packad med allt som behövs för att använda och ladda / underhålla dom fyra handapparaterna, enl. följande:

    Bottenlager (Under)
  • 4st BAUFENG UV5R+ handapparater
  • 4st BAUFENG BL-5L 3800mAh batterier
  • 4st 47cm bladantenner
  • 4st BAUFENG original antenner

    Ladd-bricka (Över)
  • 4st BAUFENG ladd-ställ
  • DC/DC Konverter
  • 4st BAUFENG BL-5 1800mAh batterier

    Budget / Transport
    Kostnader t.o.m. 2019.06.05
    =====================================================================
    BAUFENG UV5R plus VHF/UHF radio .................. 339,90
    Extra 3800mAh batteri BL-5L ...................... 189,90
    47cm 136-520MHz 'bladantenn' ...................... 86,90
    Väska 'Flyht Pro WP Safe Box 3' .................. 449,00 sek (Inkl. frakt)
    =====================================================================
    Totalt                                            1519,62 sek
