2016.01.03 Fick lite problem med användningen av digital utgångarna, kopplade in ethernet/SD shield kortet och lade in tillhörande kataloger i program koden, noterade snabbt att något inte stämde riktigt. Konstaterade rätt snabbt att LCD'n använder bl.a. pin 11 & 12, dom pinnarna används även påethernet/SD shield kortet och kan inte flyttas. Så det var bara att byta / flytta undan LCD anslutningarna till 7 & 8.
|
Använder nu dom digitala utgångarna enl. följande: | Pin | Usage Pin | Usage ===================================== 0 n/c 7 LCD 1 n/c 8 LCD 2 LCD 9 n/c 3 LCD 10 Eth shield 4 LCD 11 Eth shield 5 LCD 12 Eth shield 6 1Wire 13 Eth shield |
2016.01.01 Med lite felsökning har jag nu igång Arduino projekt1 mot husets OneWire nät, alla sensorer utom den på solfångaren läses nu utan problem. Sensorn på solfångaren visar kortsslutning mellan plus & data pinnarna.

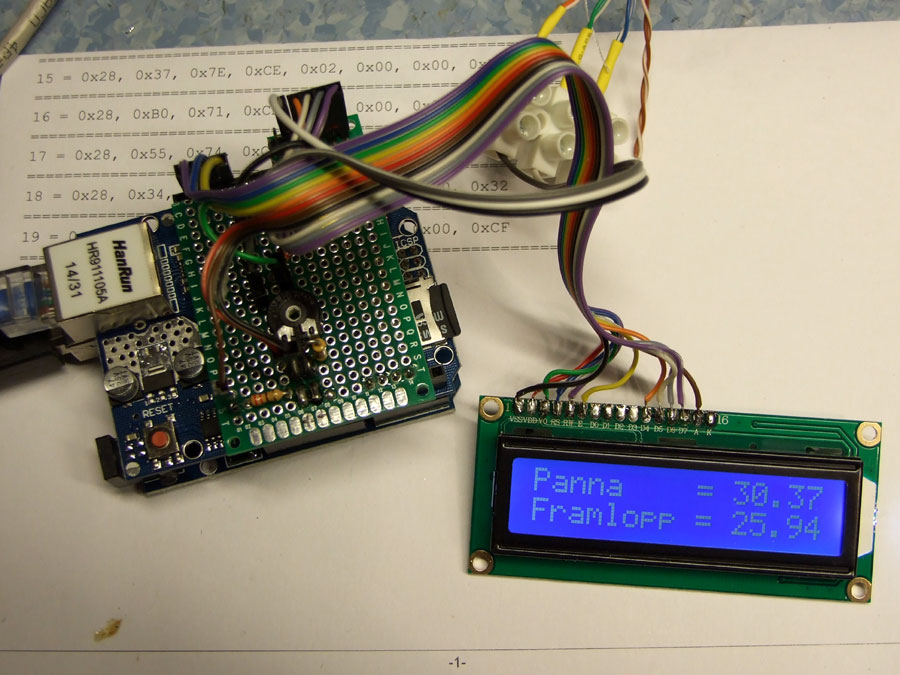

Arduino Uno + Ethernet/SD Shield + DIY Proto shield + 2x16 LCD

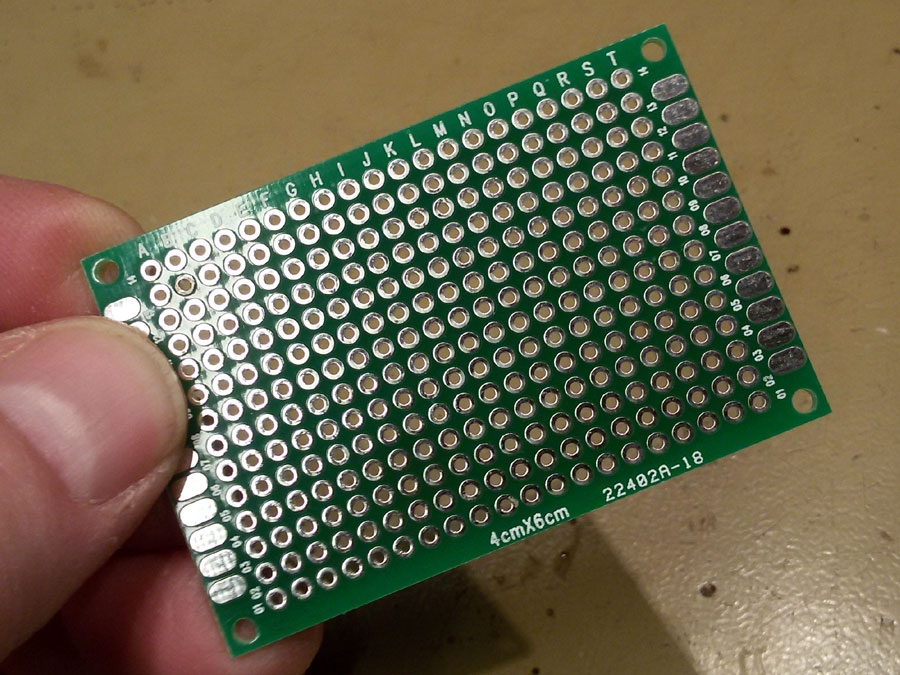

Använder ett lite experiment kort för att tillverka en egen 'Proto shield' - Kortet är ett prefabriserat tvålagers glasfiberkort från Electrokit.se[L1], löder på allt som behövs för att driva OneWire sensorerna och LCD displayen.

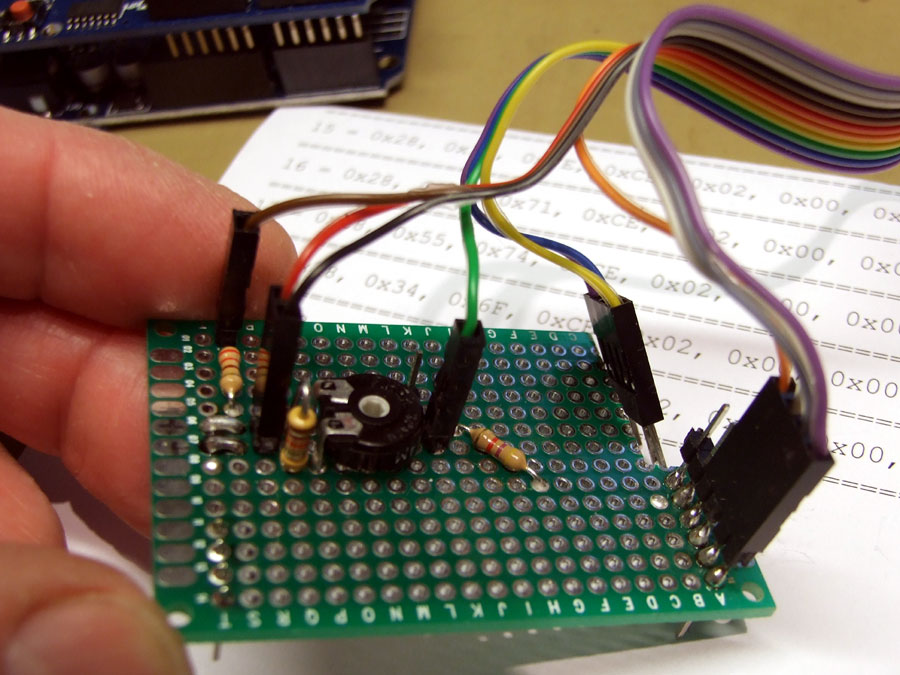

DIY Proto shield / 4 x 6cm prototyp kort

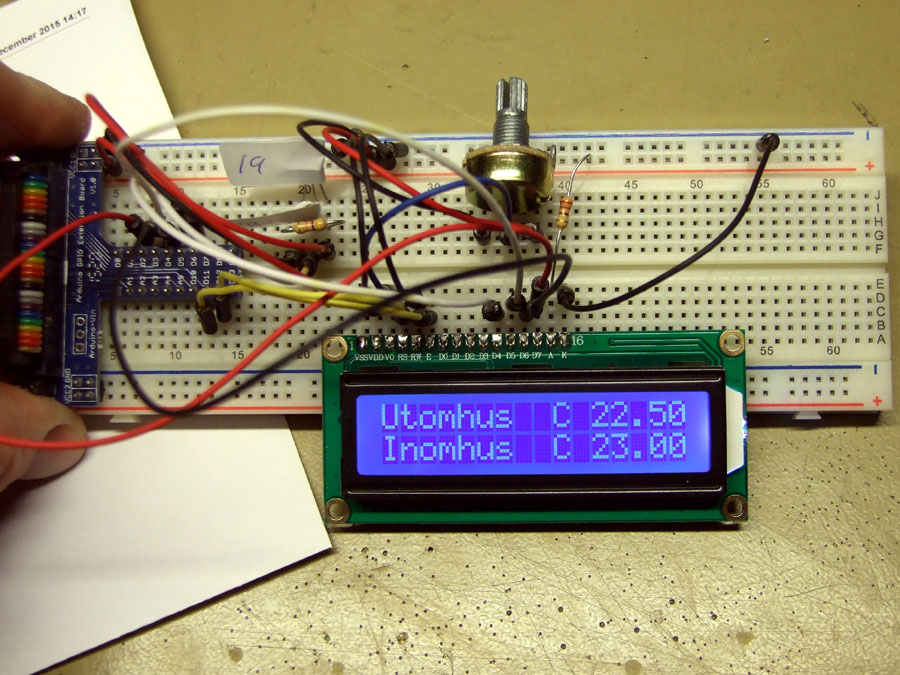

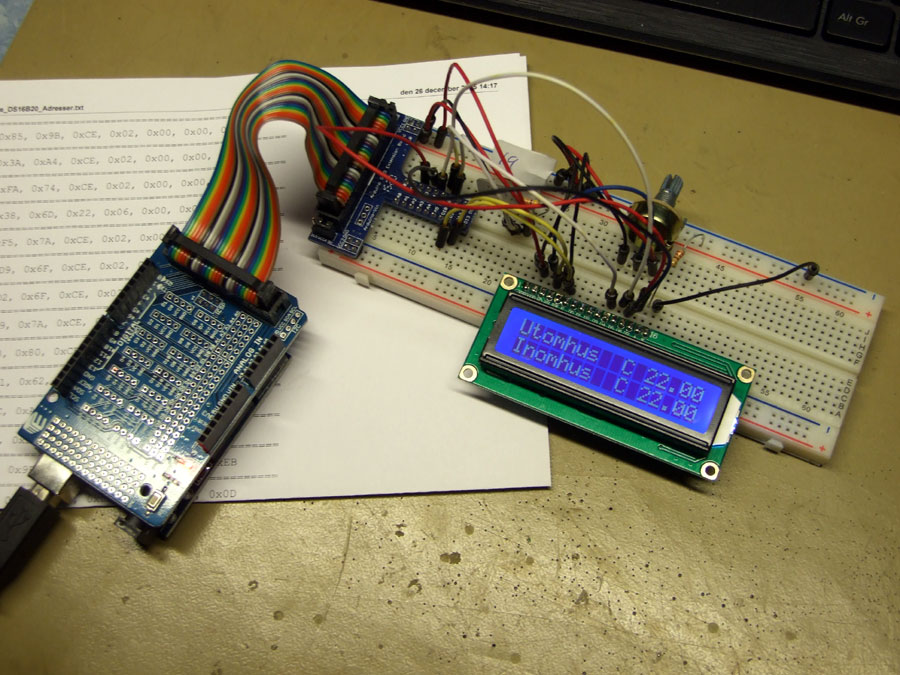

2015.01.26 Har 'petat' ihop första projektet men en Arduino Uno, två OneWire DS18B20 Temp sensorer och en 2x16 LCD display.
Projekt 1 = Uno + DS16B20 + 2x16 LCD
Här är programkoden för projekt 1 - Honors to the brains behind! eller 'Äras den som äras bör!' som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Längst ner på sidan , under Referenser hittar ni länkar till referenser och leverantörer.
Kod för Projekt 1 = Uno + DS16B20 + 2x16 LCD (Scrolla ner för att se hela koden)
Beskrivning
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'ARDUINO Uno R3' ===================================================================== Typ ............................... ===================================================================== |
Köp / Transport / Embalage m.m.
Budget
Kostnader t.o.m. 2014.07.10 ============================================================ Förstärkaren / Inköp ...................... Införsel kostnader (Moms/Tull) ............ |
