Raspberry PI 4G / LTE Survey tool Automatisk mobilnäts logger |
|
INDEX
Senast uppdaterat

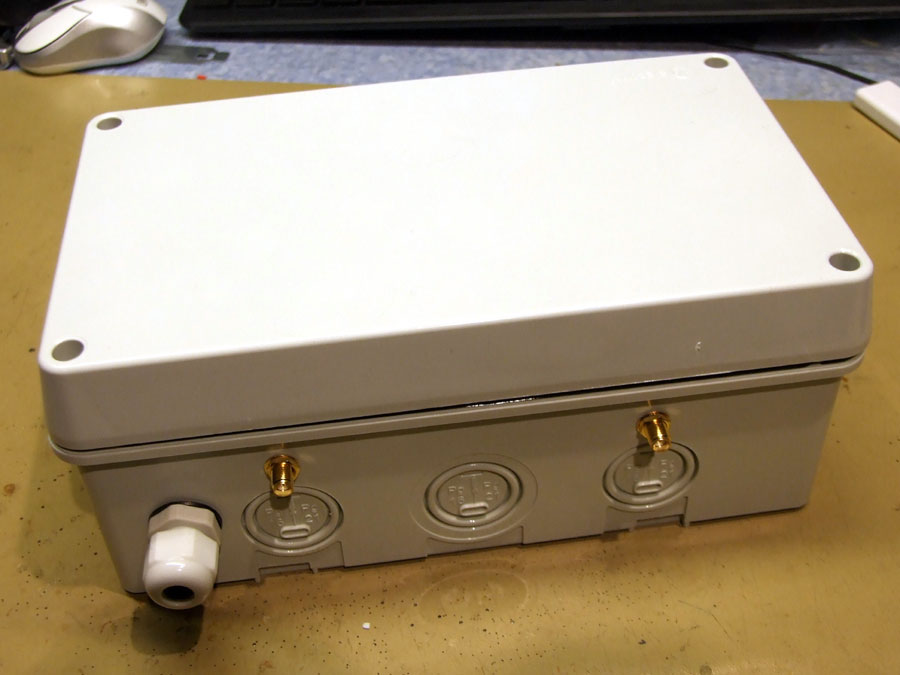

2016.10.16 Inhandlade en plast kapsling IP67 (Biltema 46-2023) 130 x 220 x 95 mm - Monterar Dator / USB modem och GPS puck på en liten aluminium vinkel som som skruvas fast i botten.

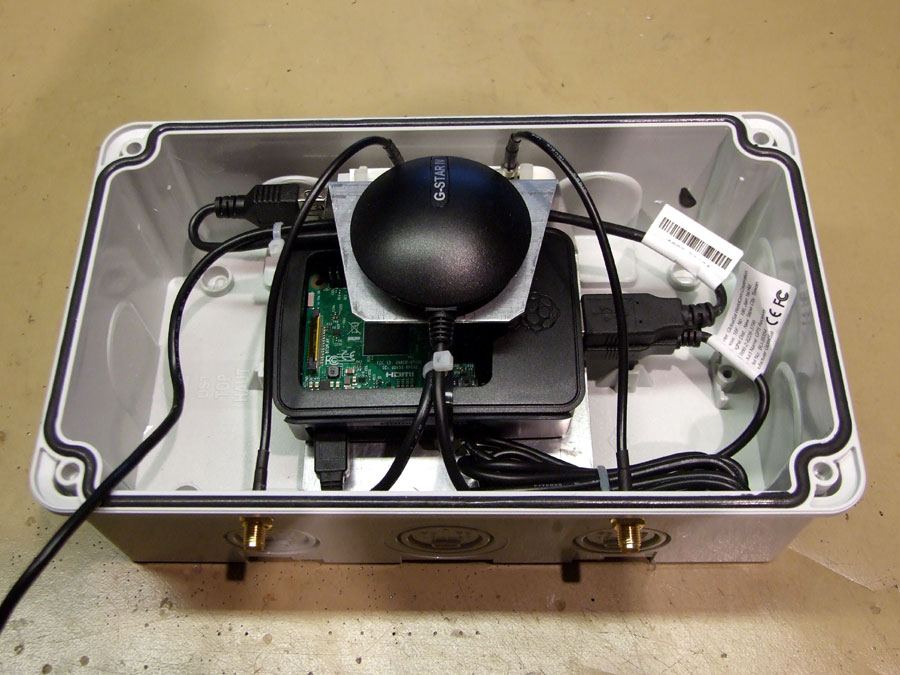

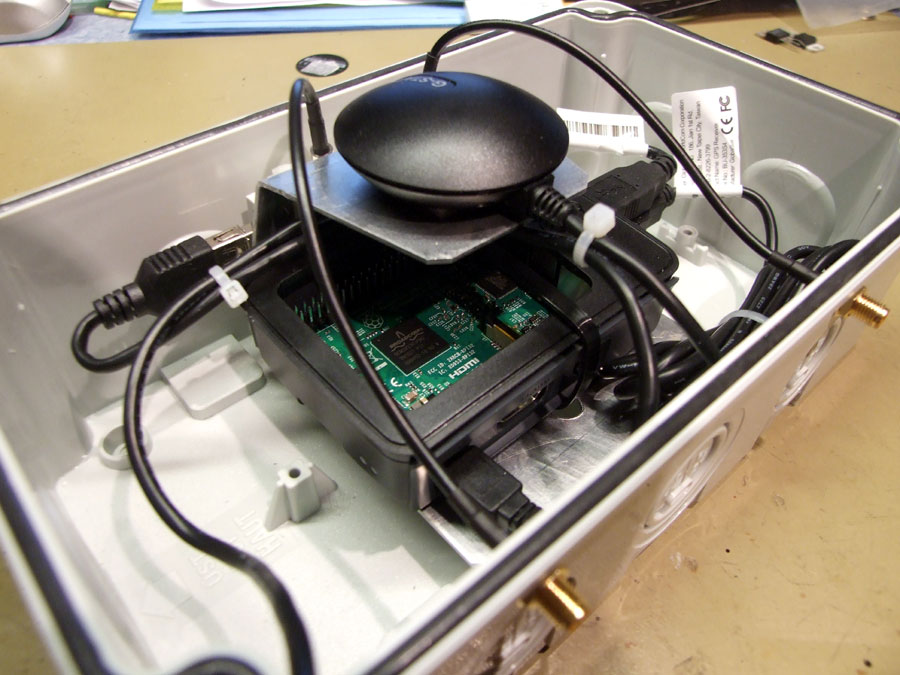

Allt monterat i plast kapslingen

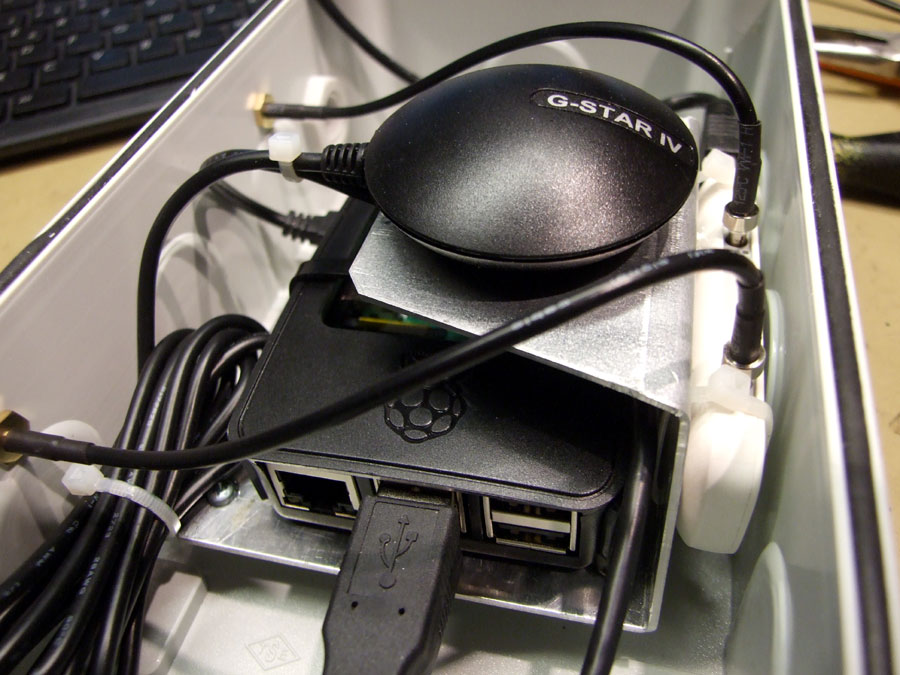

Allt monterat i plast kapslingen

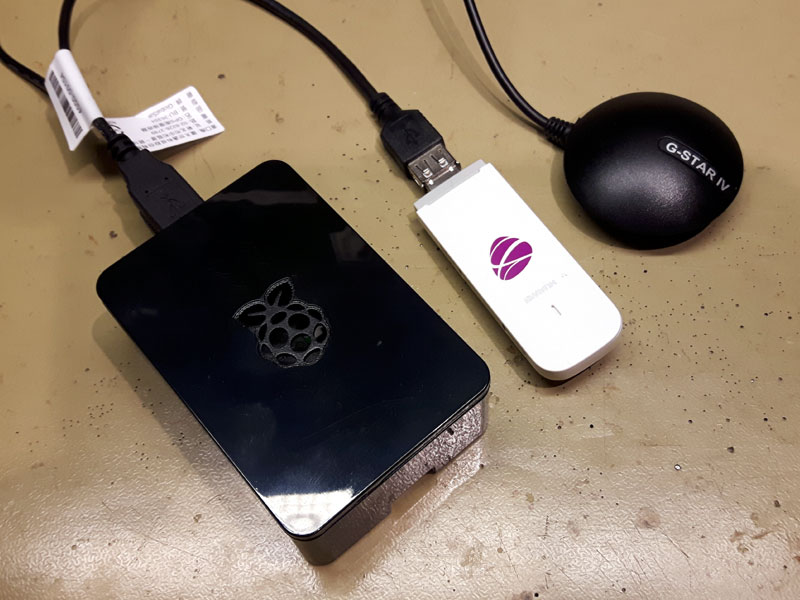

2016.10.10 Plockar ihop lite 'hårdvara' som jag samlat på mig under sommaren för att 'förbereda' projektet.
Hårdvaran består av:
Saknar nu bara en 12V (13.8V) till 5,2V / 2A regulator och en lämplig plastlåda att bygga in alltsammans i - Tanken är att skapelsen ska kunna åka runt på takräcket på en bil eller en lastbil.
4G / LTE modemet är bundet till mobil operatören Telia, det borde dock inte vara några större problem att bygga en utrustning som håller koll på en annan mobil operatör som t.ex. Telenor/Tele2

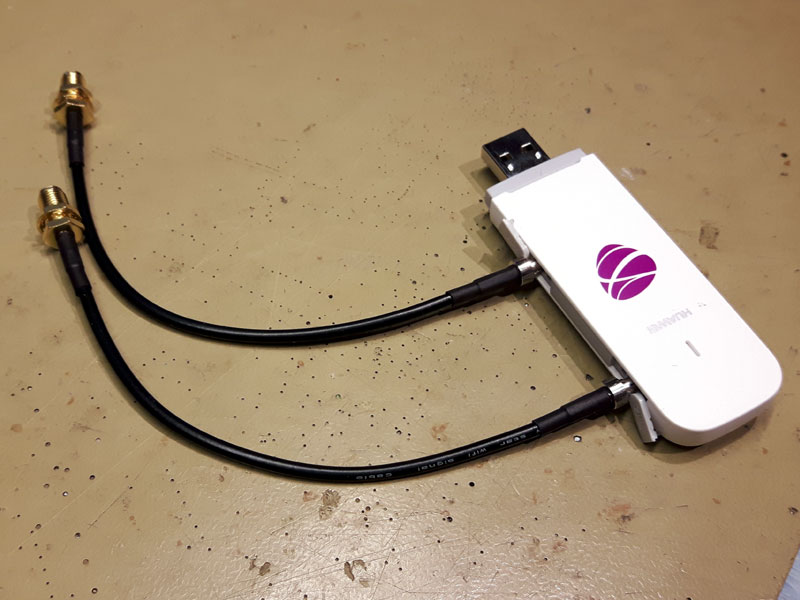

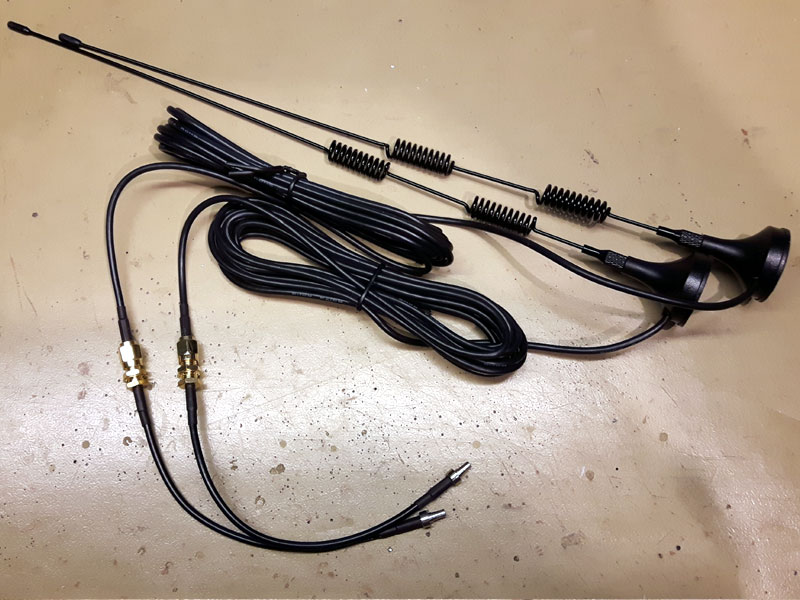

2x Antenner med pigtails / Pigtails + LTE modem
2016.10.09 Använder en 'GlobalSat BU-353S4' USB / GPS mottagare tillsammans med en Raspberry Pi 2B v.1.1 - Har inledningsvis lite problem med att få USB enheten att registrera sig korrekt, lite hack i /lib/udev/gpsd.hotplug löste problemet, GPS enheten visar sig som /ttyUSB0.

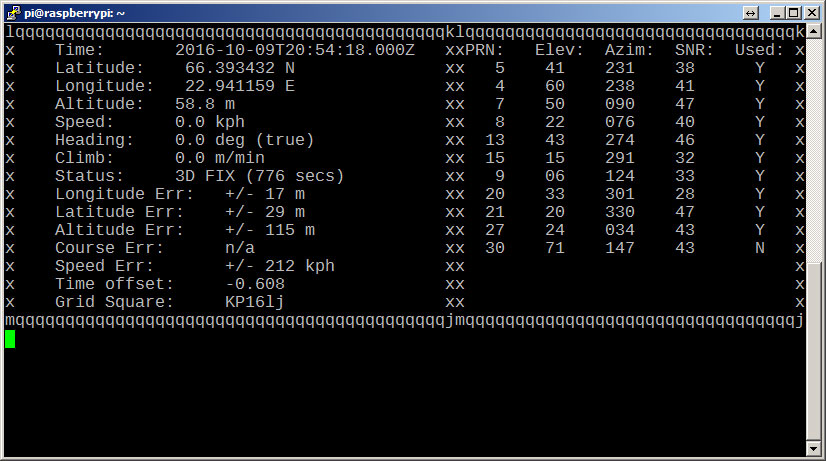

Skärmdump med gpsd igång
http://thomasloughlin.com/gpspipe-gps-client/ Installera gpsd & gpsd-client ========================== root@raspberrypi:/home/pi# apt-get install python gpsd gpsd-clients ========================== Testa GPS (Dumpar 30 rader rå NMEA data på skärmen) ========================== root@raspberrypi:/home/pi# gpsd -n /dev/ttyUSB0 root@raspberrypi:/home/pi# gpspipe -w -n 30 Starta enkel GPS klient ========================== root@raspberrypi:/home/pi# gpsd /dev/ttyUSB0 -F /var/run/gpsd.sock root@raspberrypi:/home/pi# cgps -s Kolla aktiva demoner ========================== root@raspberrypi:/home/pi# pstree Stoppa / starta gpsd ========================== root@raspberrypi:/home/pi# service gpsd stop / start |
4G / LTE modemet identifieras också av Raspberry PI'n
root@raspberrypi:/home/pi# lsusb ID 067b:2303 Prolific Technology, Inc. PL2303 Serial Port ID 12d1:157d Huawei Technologies Co., Ltd. ID 0424:ec00 Standard Microsystems Corp. SMSC9512/9514 Fast Ethernet Adapter ID 0424:9514 Standard Microsystems Corp. ID 1d6b:0002 Linux Foundation 2.0 root hub |

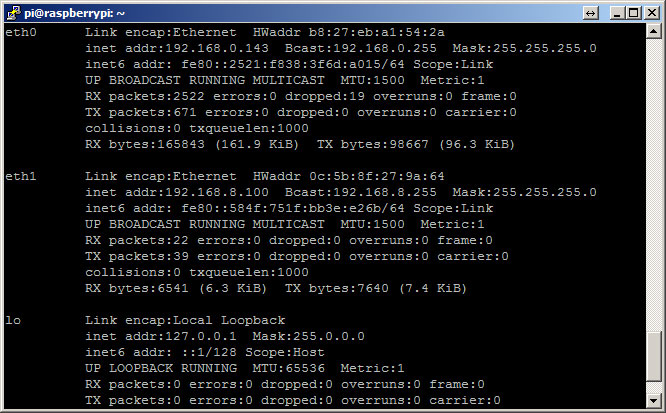

USB Modem igång!
Bra beskrivning hittade jag på sk3gy's hemsida.
========================== http://sk3gy.se/index.php/teknik/raspberry-pi-med-4g-uppkoppling Lista USB enheter ========================== root@raspberrypi:/home/pi# lsusb Visa syslog löpande (T.ex. se vad som händer vid in / urkoppling av USB enheter) ========================== root@raspberrypi:/home/pi# tail -f /var/log/syslog Kolla status meddelanden (dmesg) ========================== root@raspberrypi:/home/pi# dmesg -T Installerar bl.a. USB_ModeSwitch & starta om ========================== root@raspberrypi:/home/pi# apt-get install sg3-utils root@raspberrypi:/home/pi# reboot Tvinga igång USB modemet (Kopplar ifrån lagring) ========================== root@raspberrypi:/home/pi# /usr/bin/sg_raw /dev/sr0 11 06 20 00 00 00 00 00 01 00 |
Praktisk användning
Nu är det dax att köra lite script för att logga ut tid, koordinater, modemstatus, signalstyrka och resultat från ping-speed test, för det behövs bl.a. Java-JRE.
root@raspberrypi:/home/pi# sudo apt-get install openjdk-7-jre (http://stackoverflow.com/questions/14788345/how-to-install-jdk-on-ubuntu-linux) och sedan 'jsawk' command-line json parsing tool (https://github.com/micha/jsawk) ======================== /home/pi# mkdir dev && cd dev /dev# curl -L https://github.com/micha/jsawk/raw/master/jsawk > jsawk /dev# sudo ln -s jsawk /usr/bin/jsawk /dev# chmod +x jsawk |
Beskrivning
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data ===================================================================== Typ ............................... ===================================================================== |
Köp / Transport / Embalage m.m.
|
|
Kostnader t.o.m. ============================================================ Inköp ..................................... |
Till index / top
Länkar / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
[L1] eBay.com
[L2] electrokit.se
[R1] https://blog.retep.org/2012/06/18/getting-gps-to-work-on-a-raspberry-pi/
[R2] http://catb.org/gpsd/installation.html
[R3] http://www.instantsupportsite.com/self-help/raspberry-pi/raspberry-globalsat-353s4-install/
[R4] http://catb.org/gpsd/troubleshooting.html
[R5] https://github.com/sivel/speedtest-cli
[R6] http://decryption.net.au/index.php/2013/10/05/raspberry-pi-portable-3g4g-network-quality-logger-project-part-2-3/
[R7] http://sk3gy.se/index.php/teknik/raspberry-pi-med-4g-uppkoppling
[R8] http://thomasloughlin.com/gpspipe-gps-client/
[R9] http://www.danmandle.com/blog/getting-gpsd-to-work-with-python/
[R10] http://forge.test.iminds.be/lte/
