Projekt
RDS Encoder modul
För FM närradio sändare


INDEX
  • Inledning
  • senast uppdaterat
  • Beskrivning
  • Att göra...
  • Referenser / Länkar m.m.
  • Disclaimer
  • Budget
  • Referenser
  • Disclaimer

  • Inledning
    Testar en RDS modul för utsändning av Radio text (RDS) via en närradio sändare.

    RDS modulen är byggd med en PIC16F88 krets och kan köras 'Standalone' eller via RS-232 från en dator.

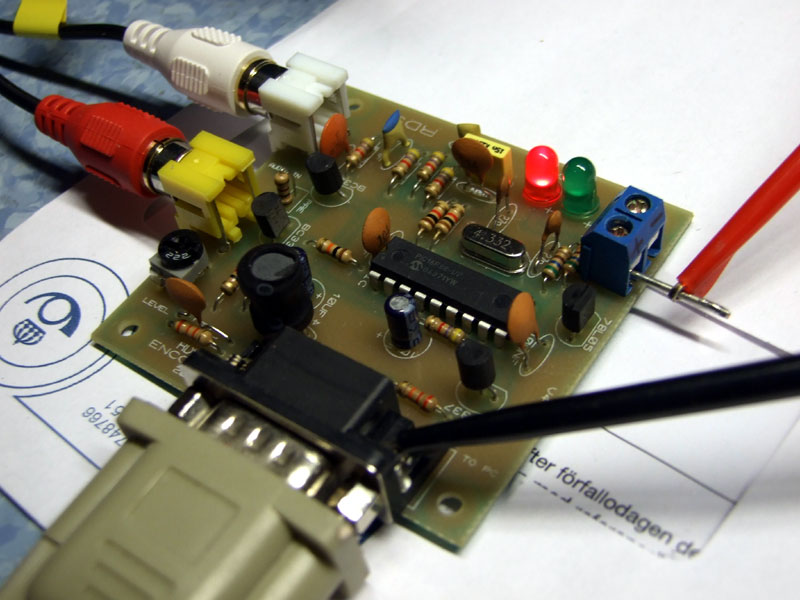

    RDS modul


    Notera! Sändaren som beskrivs på denna sida kräver TILLSTÅND från Post och telestyrelsen pts.se[R3] - Överkalix Folkradio har PTS tillståndnr# 584178 (Dnr 14-8734) samt tillstånd från Myndigheten För Radio & TV dnr# 14/1823

    Senast uppdaterat

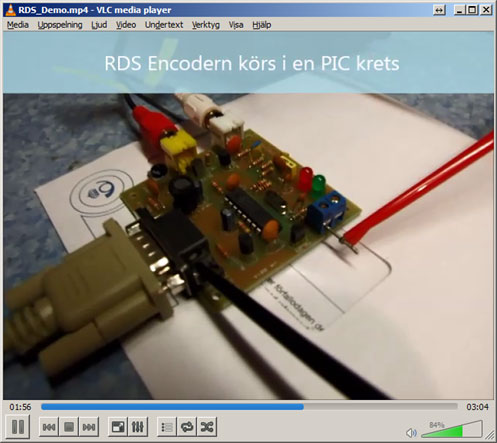

    2016.06.21 Har spelat in två små 'DEMO' filmer om RDS modulator och RDS utsändning på Överkalix Folkradio 93,3MHz

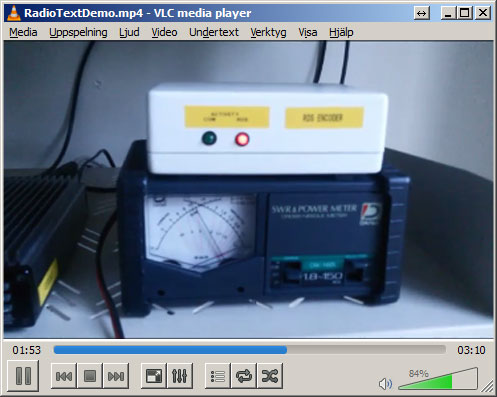

    Två 'DEMO' filmer

    Tog några bilder av 'bygget' - Sätter ihop två kompletta RDS-Encoder's, en ska upp på berget för att sättas i drift, den andra är 'reservdel'.

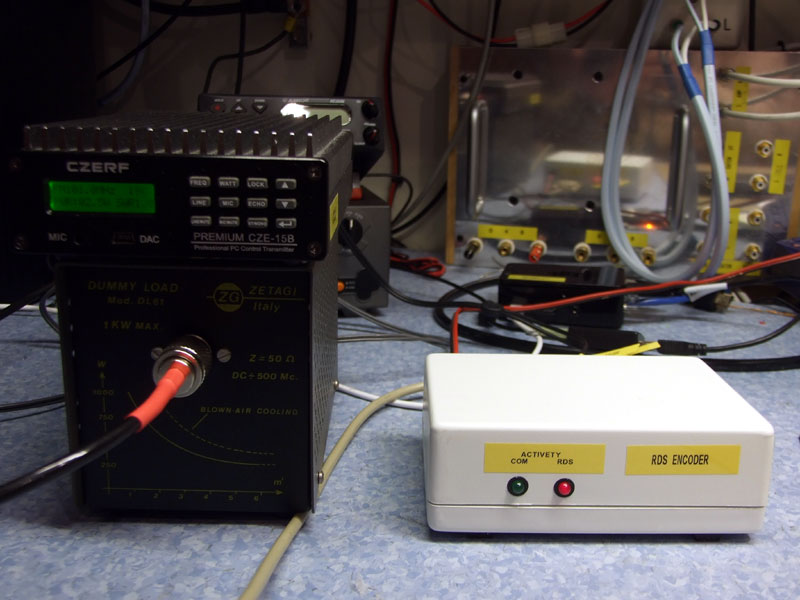

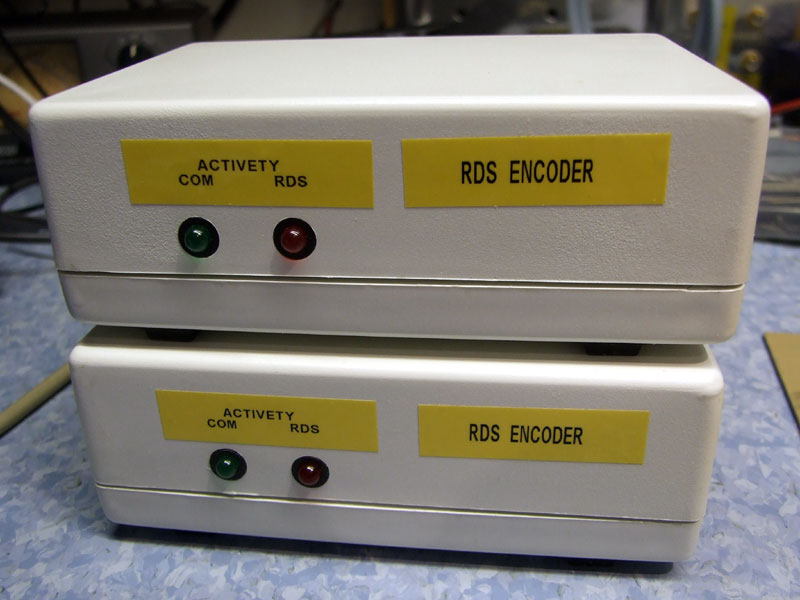

    Test setup / 2st färdiga RDS-Encoder's

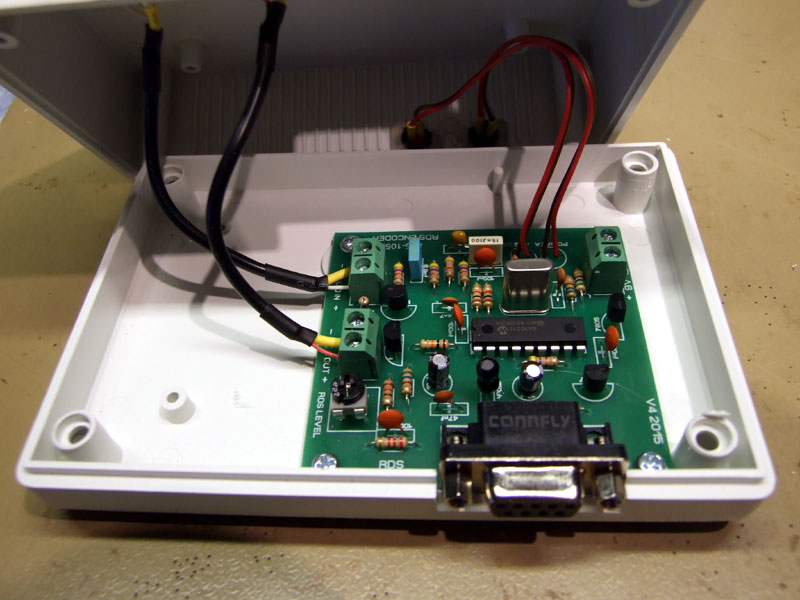

    RDS-Encoder kortet monterat och inkopplat, endast spänningsmatning saknas.

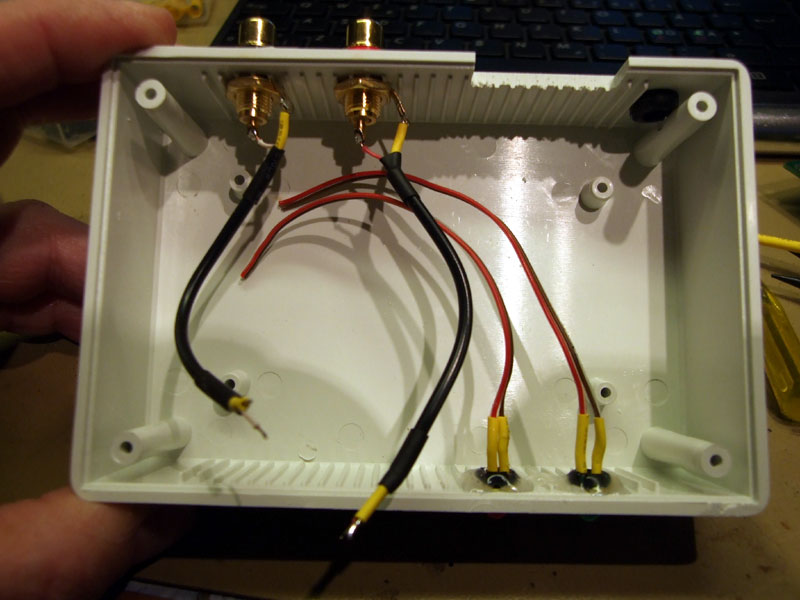

    Montering på gång

    2016.03.21 Har byggt in RDS enkodern i en lite plast elektronik box 133(B) x 90(D) x 45(H) mm.

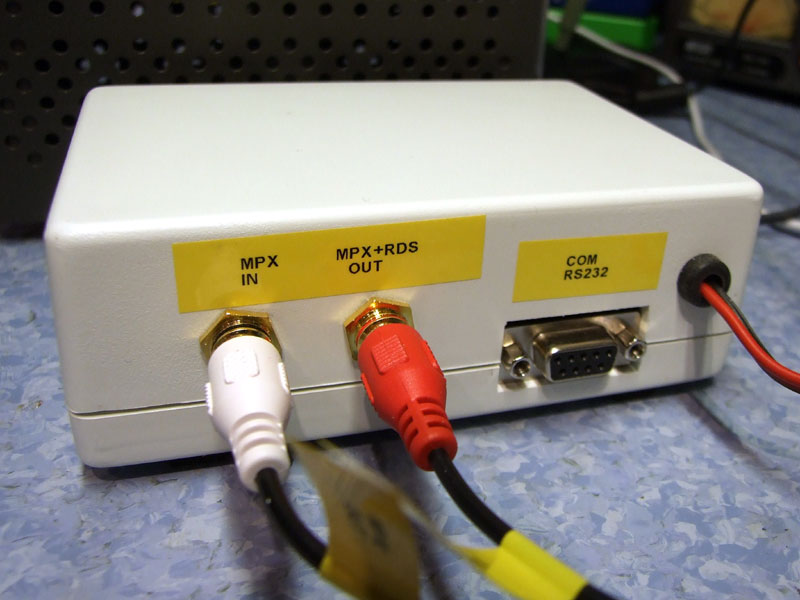

    RDS Encoder framsida / baksida

    2016.03.14 Tror att jag kan mäta / jämföra RDS signal nivå med hjälp av SDR mottagaren. I den kan man också se / kontrollera hela den detekterade MPX signalens spektrum.

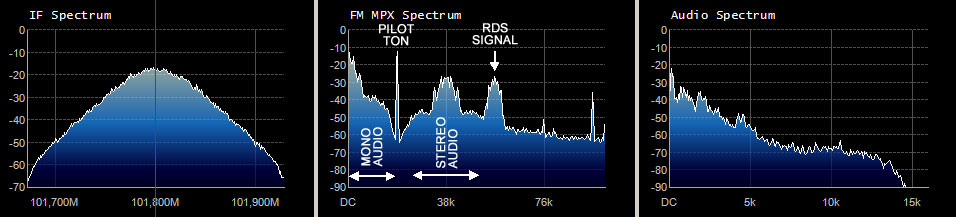

    Mitt eget MF-Spektrum / MPX Spectrum / Audio spectrum

    I 'mitt eget' MPX spectrum kan man tydligt se pilot tonen på 19KHz och RDS signalen centrerad runt 56KHz. På bilden ovan har jag markerat ut dom olika 'nytto' delarna i MPX spektrat - Har även 'lyssnat' av SR P3 och SR P1 för att ha några andra MPX signaler att jämföra med.

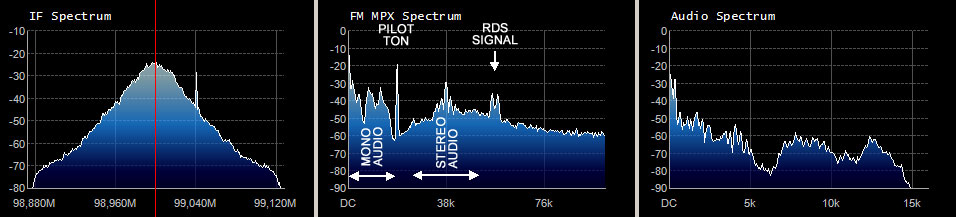

    SR P3 MF-Spektrum / MPX Spectrum / Audio spectrum

    I SR P1 utsändningen noterar jag även en 'andra' data kanal centrerad runt 76KHz, antar att det är DARC eller någon annan datatjänst. Man kan läsa mera om användning av 'supplementary information signals on additional sub-carrier' bl.a. i skriften 'RECOMMENDATION ITU-R BS.450-3'.

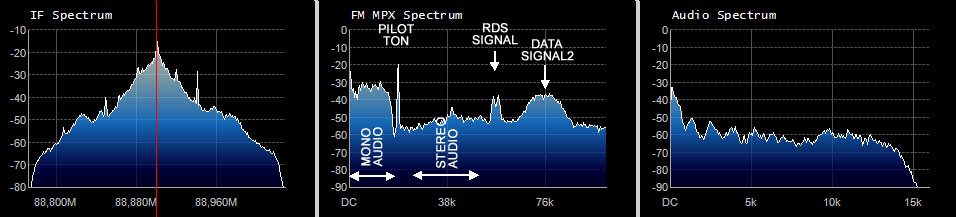

    SR P1 MF-Spektrum / MPX Spectrum / Audio spectrum

    Verkar som om den utsända FM signalen ska kunna hålla sig inom tänkt deviation (-60dB +/- 75KHz) - Tog även några skärm dumpar på ingående FM signal (Se bild nedan)

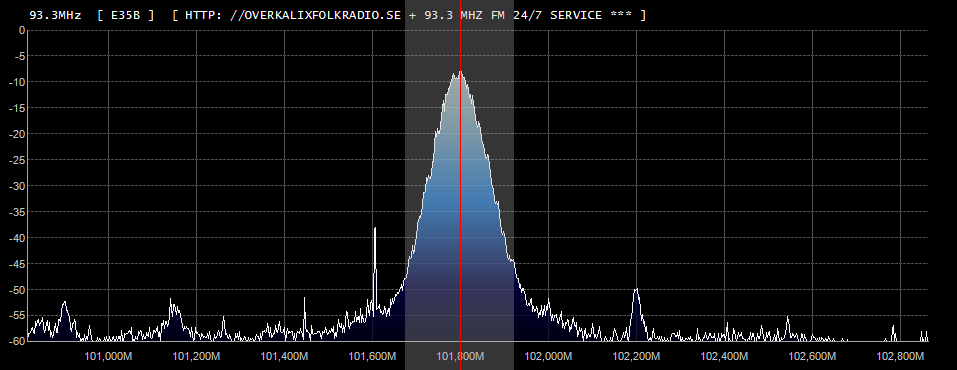

    Utsänt FM-Spektrum

    RDS text avkodningen syns överst på bilden, kör program service text (PS) med 10st text block [OKX][FOLK][RADIO][93.3MHz][******][EVENT][INFO][VARJE][TIMME][******] 2,5sec mellan varje och en fast radio text (RT) [HTTP://OVERKALIXFOLKRADIO.SE + 93.3 MHZ FM 24/7 SERVICE ***]

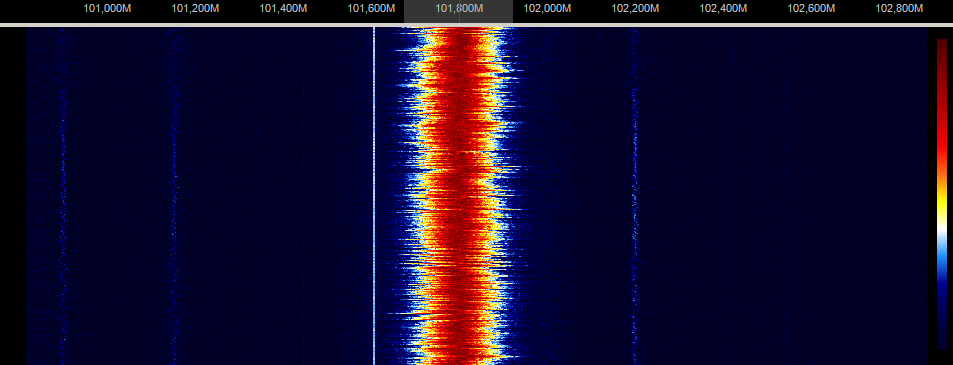

    Utsänd FM-Signal i 'vattenfall'

    Kör även Programme Identification (PI) = [E35B]

    2016.03.13 Allt är nu 'Up And Running!' - Spelade in en liten 'Demo film' -->Här! 69,8Mb .mp4 film

    2016.03.12 testar en RDS modul - Den ska användas till en närradio sändare. Lär mera om närradio sändaren --> Här! - Mera om 'Överkalix Folkradio' Här!

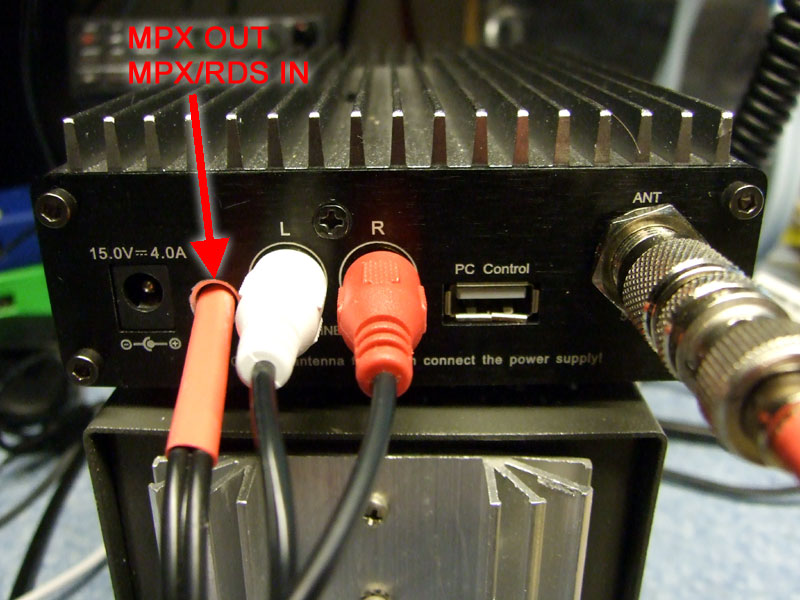

    Sändaren CZERF CZE-15B / Baksida med MPX / RDS modifiering


    Beskrivning
    Modifierar en CZERF CZE-15B sändaren för att kunna ta ut MPX signalen från sändaren före modulator / sändarsteg. MPX signalen innehåller båda ljudkanalerna och pilotton signalen - Tanken är att även lägga in RDS kodningen och sedan loopa in den kombinerade MPX/RDS signalen tillbaka in till modulatorn i sändaren.

    Princip skiss:
                            ---------------
           RF / FM Signal   | 50ohm       |
                  --------->| Dummyload   |
                  |         ---------------
                  |
                  |
                  |
           ---------------    MPX    ---------------          -----------
      L--> | CZERF       |---------->| RDS         |  RS232   | Dator   |
      R--> | CZE-15B     |<----------| Encoder     |<---------|         |
           ---------------  MPX+RDS  ---------------          -----------
             FM-Sändare

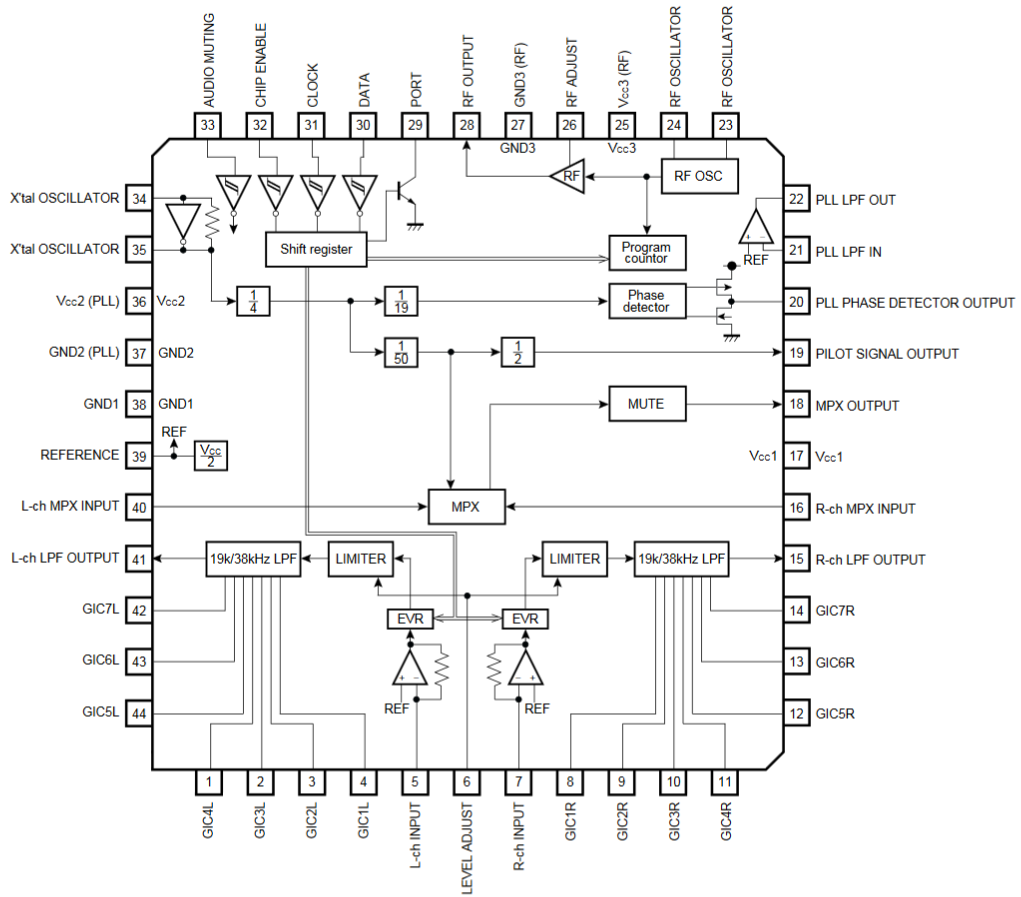

    ROHM BH1414K layout (Högerklicka, välj 'visa bild' för större bilder)

    IC kretsen som sköter stereo kodning och generering av pilot ton är en '
    ROHM BH1414K'[R1] - Den kombinerade MPX signalen kommer ut på pin 18.

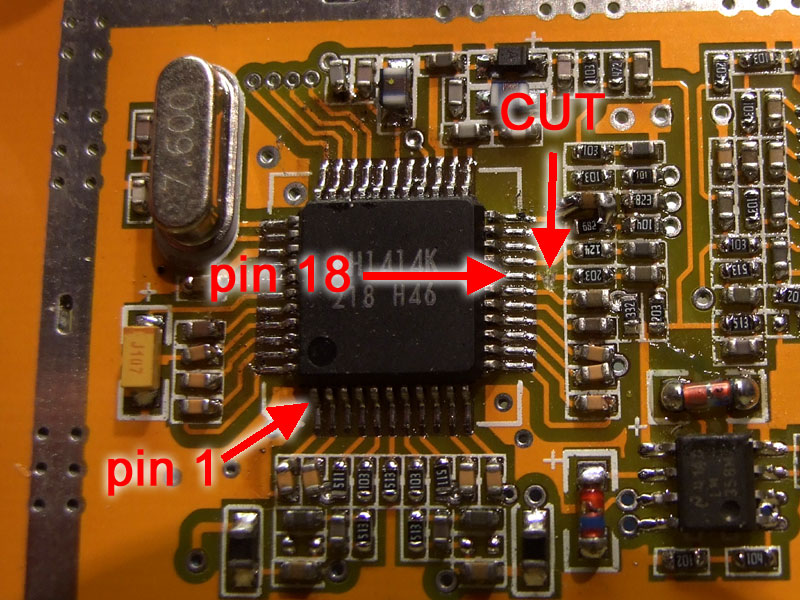

    Kapad ledningsbana vid pin 18 / Signal ledning inlödd

    (Beskriver inte demontering av sändaren, kräver en del erfarenhet!)
    Själva modifieringen går till på följande sätt, jag kapar ledningsbanan vid pin 18, löder in en skärmad stereo signal ledning (En återvunnen PHONO/RCA sladd, se även bilder)

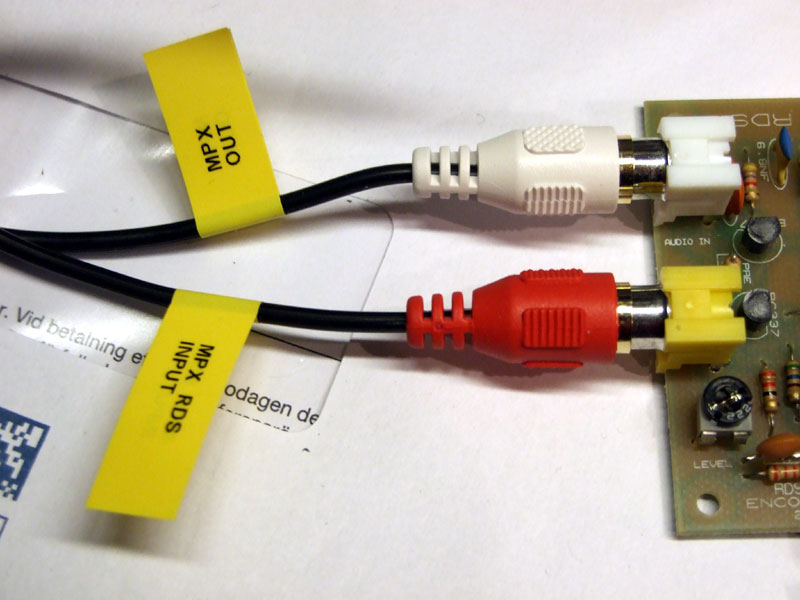

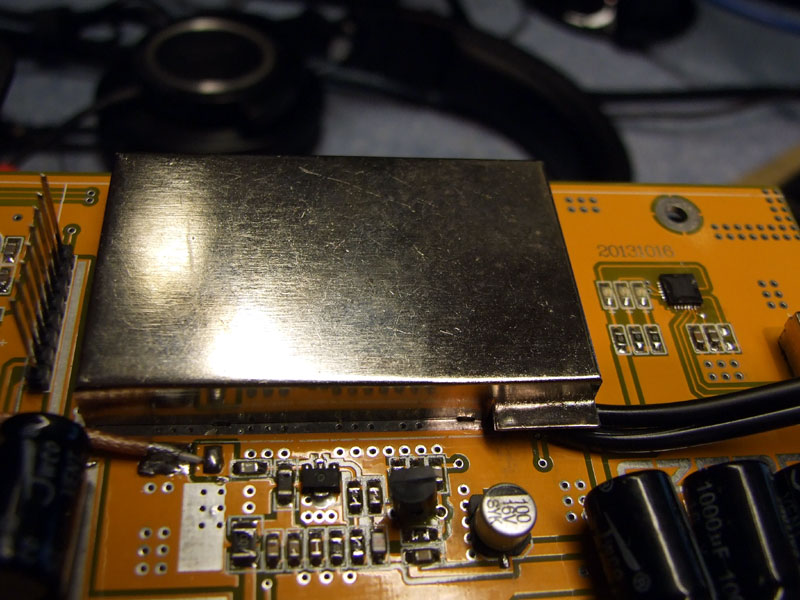

    Skärmlåda åter monterad / Inkoppling av RDS Encoder modul

    Den vita signal ledaren tar ut MPX signalen, den röda signal ledaren återför MPX + RDS signalen.

    RDS encoder modulen är mycket lätt att använda, den medföljande programvaran 'MonRDS Encoder' har alla tänkbara funktionen, kan bl.a. läsa radio text (RT) och program service (PS) information dynamiskt från text fil. All information kan köras automatiskt eller enl. tids schema.

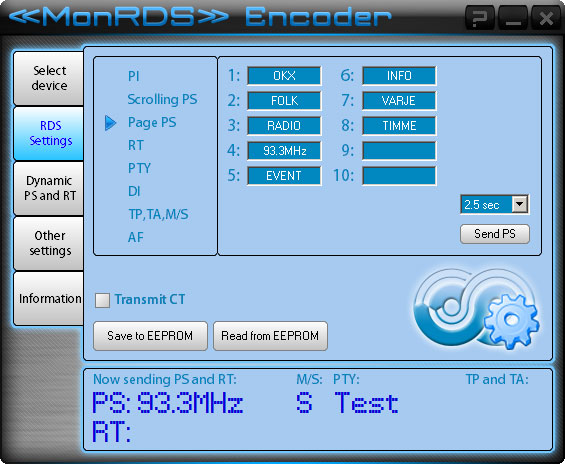

    Skärmdump 'MonRDS Encoder'

    RDS Encoder modulen har inhandlats via eBay.com[L1] - Säljaren 'polestar2222' tillhandahåller viss dokumentation och en länk till lämplig programvara.

    Innan man börjar att köra RDS på 'riktigt' så är det en hel del 'Mumbojumbo' termer man måste få kläm på, hittade en bra ingångs sida på Wikipedia.com[R2]

    Funktioner 'RDS Modul + MonRDS'
    =====================================================================
    Typ ............................... RDS Encoder modul
    Stand alone mode .................. Yes
    Dynamic PS ........................ Yes, From file, Scrolling
    Computer interface ................ RS232 ascii UTF-8 input
    Signal standard ................... LINE level Analog MPX / RDS signal output

    Customised by EEPROM programming or by RS232 programming
    (including a command to store into EEPROM) Recalls EEPROM data's at power-up

    RDS Data function headers
    PS   (Programme Service)
    PI   (Programme Identification)
    DS
    RT   (Radio Text)
    TA   (Traffic Announcement)
    TP   (Traffic Programme)
    DI   (Decoder Identification)
    PT   (PTY Programme Type)
    MS   (Music Speech switch code)
    PI   (Programme Identification)
    TI   (Time function)
    AF   (Alternative Frequencies)

    EEPROM capabilities
    SM   Store to Memory
    RM   Recall from Memory

    =====================================================================



    Att göra...
    ToDo-1: Måste ta reda på hur jag ska ställa in RDS signalens nivå. Har endast experimenterat genom att dra ner den så lågt som möjligt, kör 'Scrolling PS' text, noterar när RDS mottagaren 'missar' tecken, ökar signalen något över denna nivå. (Men det borde gå att beräkna / mäta vad denna nivå ska vara)

    ToDo-2: Hitta en lämplig låda och bygga in RDS modulatorn i den...

    ToDo-3: Baxa upp den modifierade FM-Sändaren och RDS modulator modul till
    närradiosändaren.

    Budget
    Kostnader t.o.m. 2016.03.13
    ============================================================
    RDS Modul inköp ..................... 169,21 sek
    material / kapsling ................. 100,00 sek


    Till index / top

    Länkar / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    [R1] Datablad för 'Wireless Audio Link IC' '
    ROHM BH1414K' 273Kb .pdf fil
    [R2] Om RDS på wikipedia.com Mycket bra!
    [R3] MONRDS CODER utvecklings projekt Firmware / källkod
    [R4] EUROPEAN STANDARD EN 50067 1,11Mb .pdf fil
    [R5] NATIONAL RADIO SYSTEMS COMMITTEE RBDS STANDARD 639Kb .pdf fil
    [R6] Oona Räisinen 'My journey into FM-RDS' @Youtube.com


    Till index / top
