SM2YER Goran's Homepage

3D-Printing
Creality Ender-3 S1 pro
Skapa / Skriva ut

INDEX

Inledning

Senast uppdaterat

ToDo

Beskrivning

Referenser / Länkar m.m.

'Disclaimer'

Utskrifts-inställningar
Använder följande förkortningar där jag skriver om utskrifts-inställningar (i slizer), anger bara dom ändringar jag gjort från vald standardprofil.

Exempel:
CE3S1pro/SQ02/HE200/BT60/PS60/RT08
(Första positionen anger skrivarmodell)

SQ = Standard Quality
HE = Hot End
BT = Bed Temperature
PS = Print Speed
RT = ReTraction

(Fler förkortningar kommer)

Inledning
Att använda 3D-Printing till olika DIY projekt är väldigt lärorikt, roligt och effektivt. Började att rita och skriva ut i 3D redan -07.

Vi har fortfarande kvar min första 3D-skrivare, det är en 'VELLEMAN K8200' byggsats (KIT) som jag fick montera ihop själv, den fungerade direkt och har fungerat problemfritt i alla år.

Creality Ender-3 S1 pro är m.a.o. min andra 3D-skrivare, inte helt överraskande så är det ett stort 'språng' - Allt har blivit mycket bättre, lättare att använda, rejält bättre utskrifts kvalité o.s.v.

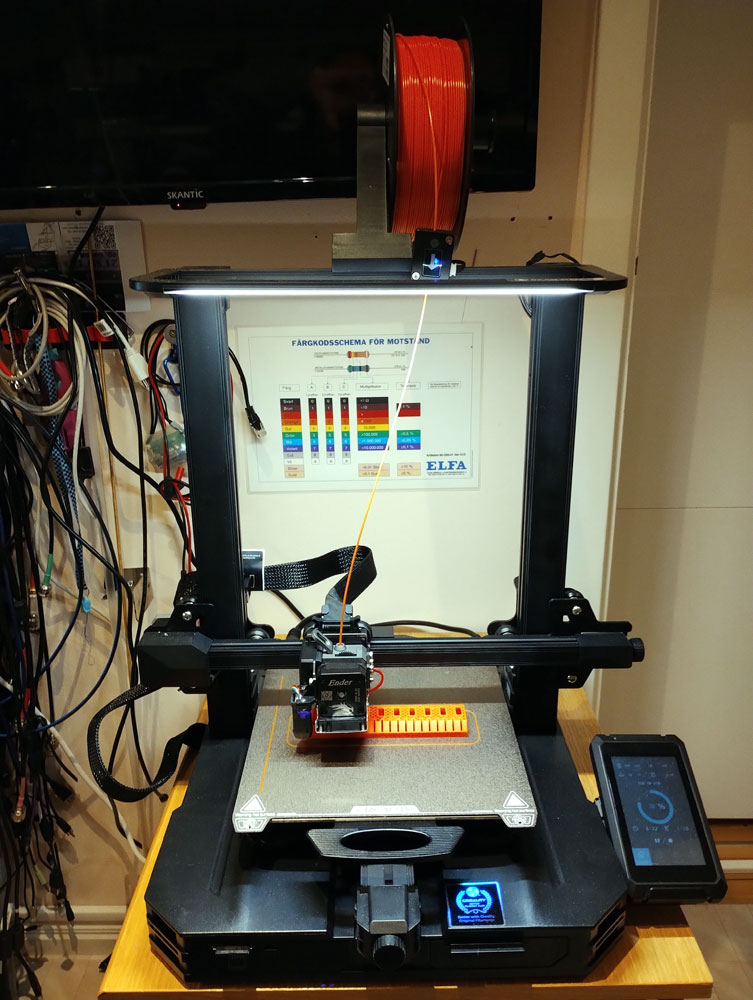

Creality Ender-3 S1 pro

Senast uppdaterat
2025.01.26 Har fått lite problem med att utskrifterna 'släpper' i ytter-hörn och vid större kantradier (Inte i hörn med stora radier) - Har provat det mesta, allt ifrån högre temperatur på skrivplattan till grundlig rengöring av utskriftsytan.

Det var inget problem med detta från början, misstänker att ytan har blivit sliten, alt. att där är kvar några oönskade rester från mina experiment med flexibla TPU utskrifter.

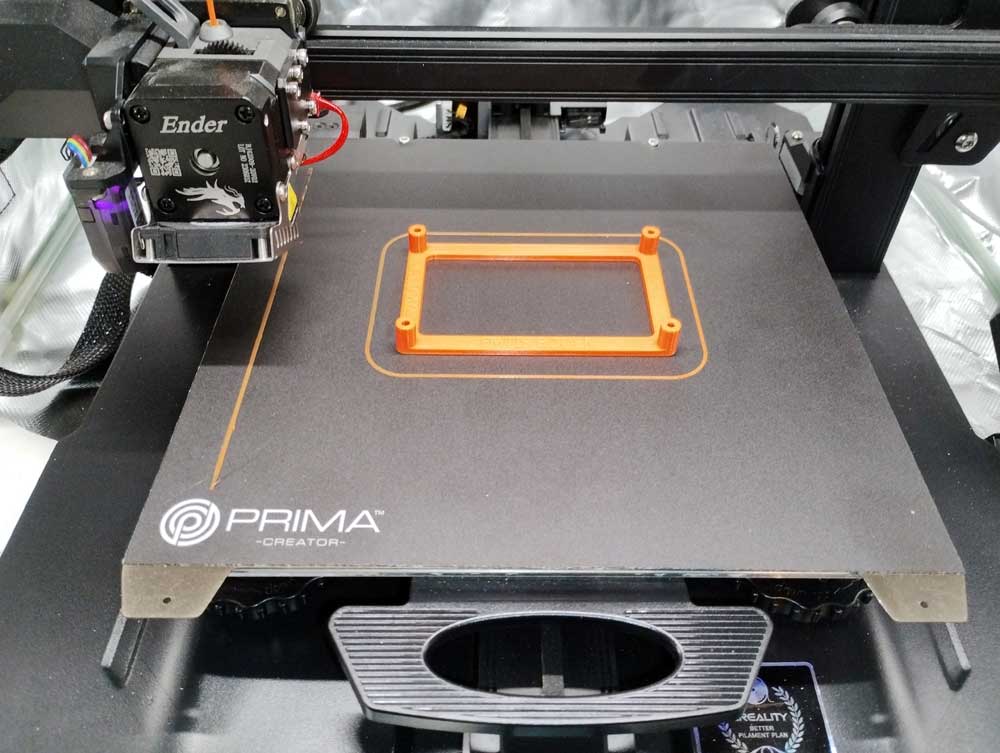

Har införskaffat en 'PRIMA CREATOR' / 'BuildTak' printyta från kjell.com[L1] - Printytan är självhäftande, jag har klistrat den på undersidan av den magnetiska Creality original printytan.

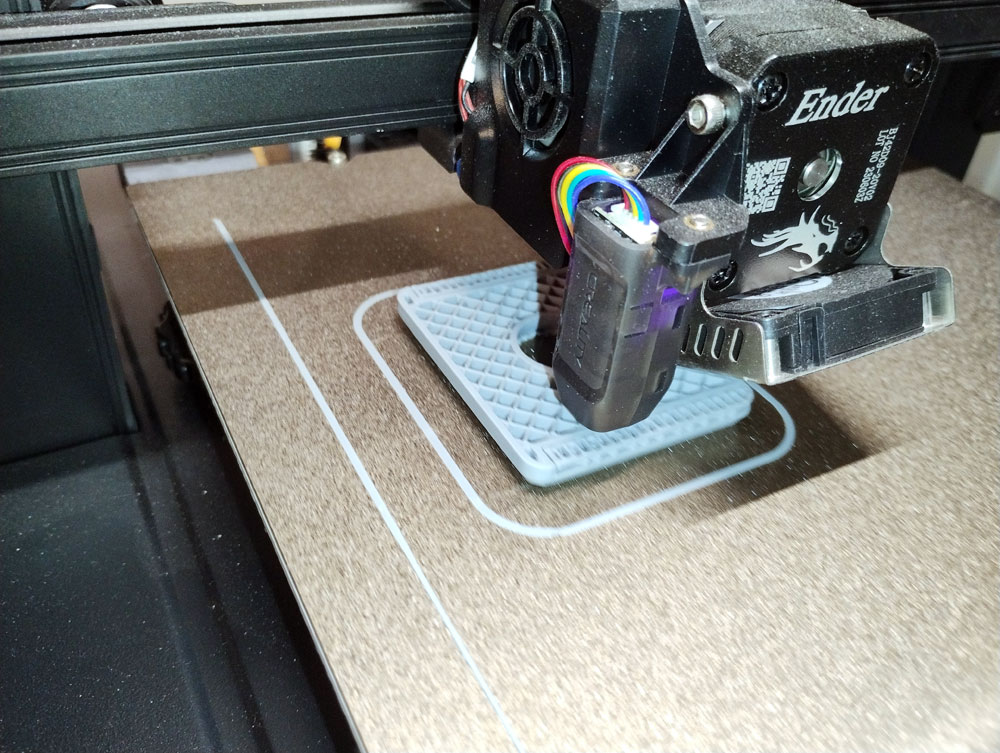

Har provat några PLA utskrifter, använder HE = 200°C och BT = 60°C - PLA materialet fastnar klart bra, inga 'Warping' problem! - I stället är det lite besvär att få loss tunna strängar som t.ex. 'Skirt' och 'Extruder-pre-feed' strängen.

Tänkte även prova 'PrimaCreator' / 'BlackSheet' på min 'Creality CR-5 Pro H' skrivare och 'Copymaster3D' / 'Magnetic Build Surface' på 'Creality Ender-3 S1 pro' skrivaren.

2024.07.05 Bygger en DIY kolfilter-box för att ta bort gaser/lukt som kommer när man skriver med ABS-plast

Tanken är att skapa ett lätt undertryck i skrivarkapslingen med hjälp av en fläkt, mera om det bygger -->Här!

2024.06.15 Begagnade kontorsmöbler på plats. Ett litet skåp och en stabil printer-hylla / vagn, kostnad 180Kr och lite svett. I skåpen finns det gott om plats för trådrullar, verktyg och tillbehör.

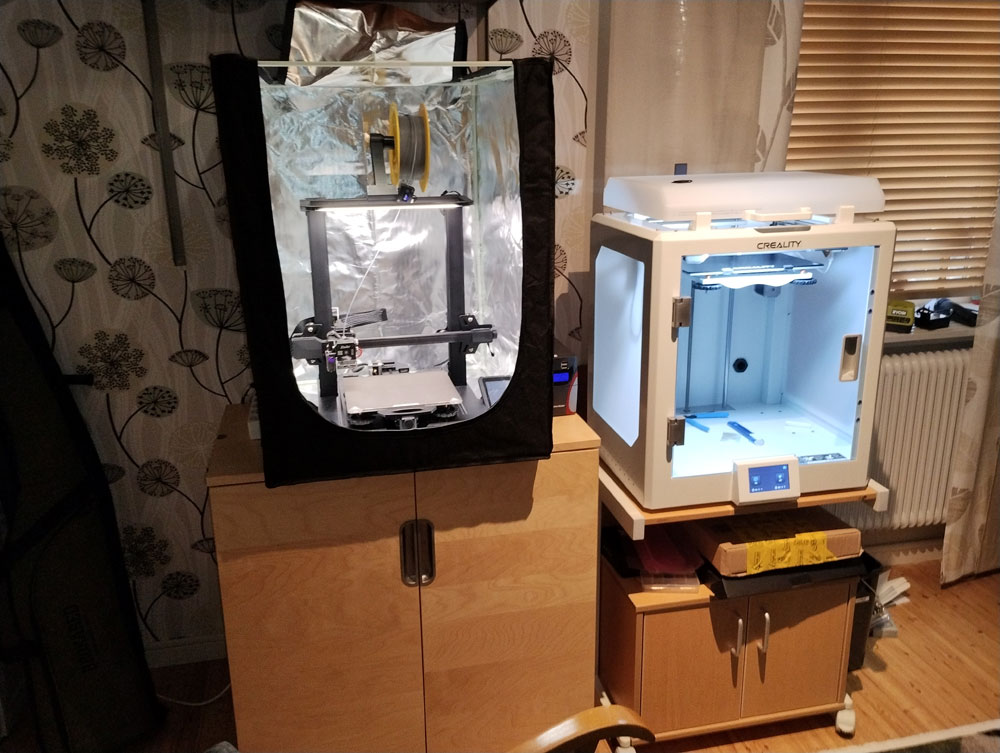

3D skrivarna på plats, sida vid sida, Ender-3 skrivare nu med skrivarinkapsling

En 'baktanke' med ommöbleringen är att få skrivarna bredvid varandra, detta underlättar framtida höghastighets utskrifter med 'Sonic-PAD'[R2] på båda skrivarna, samtidigt...

CREALITY SonicPAD, front / Sida / Bak

CREALITY SonicPAD User Manual 77Mb .pdf fil

2024.06.15 Planerar för en liten om-möblering av mina 3D-skrivar, dels för att få bättre förvaring av plast materialet, dels för att skydda skrivarna från damm o.d.

Har inhandlat begagnade kontorsmöbler, ett litet skåp och en stabil printer-hylla / vagn. Har även inhandlat ett Creality 3D-skrivarinkapsling (Se bild)

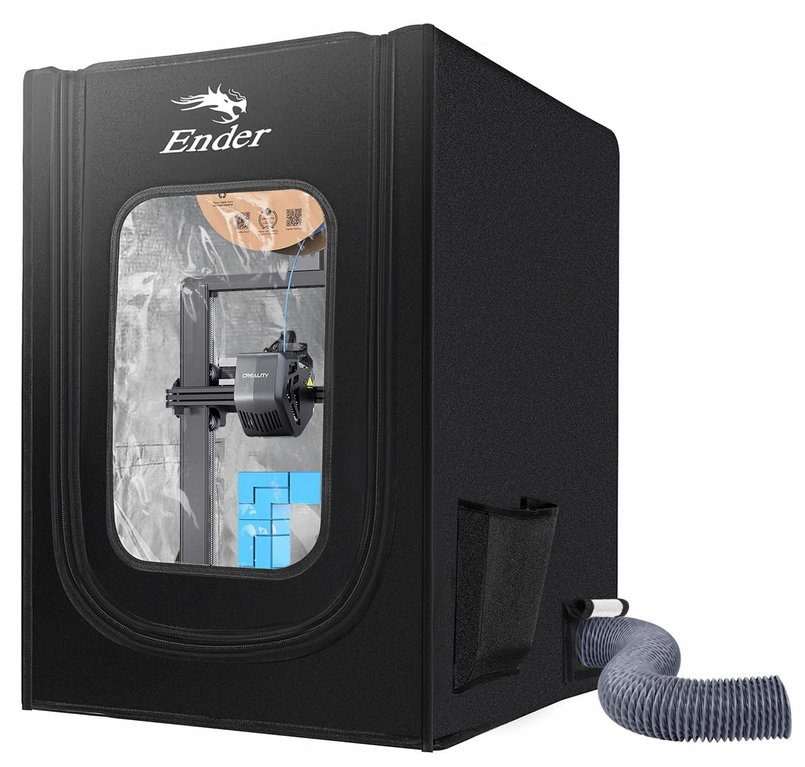

3D-skrivarinkapsling (Lånad bild)

2024.06.14 Fick avbrott på utskriften p.g.a. ett kort strömavbrott, flyttar en av mina Data-UPS'er för att skydda 3D-skrivaren.

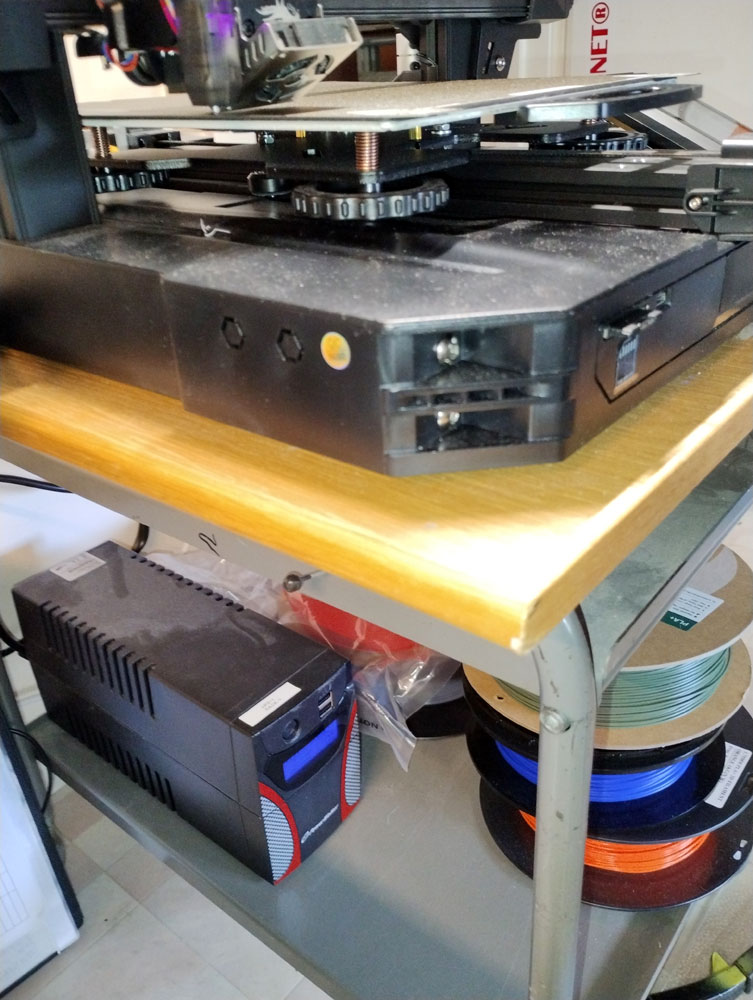

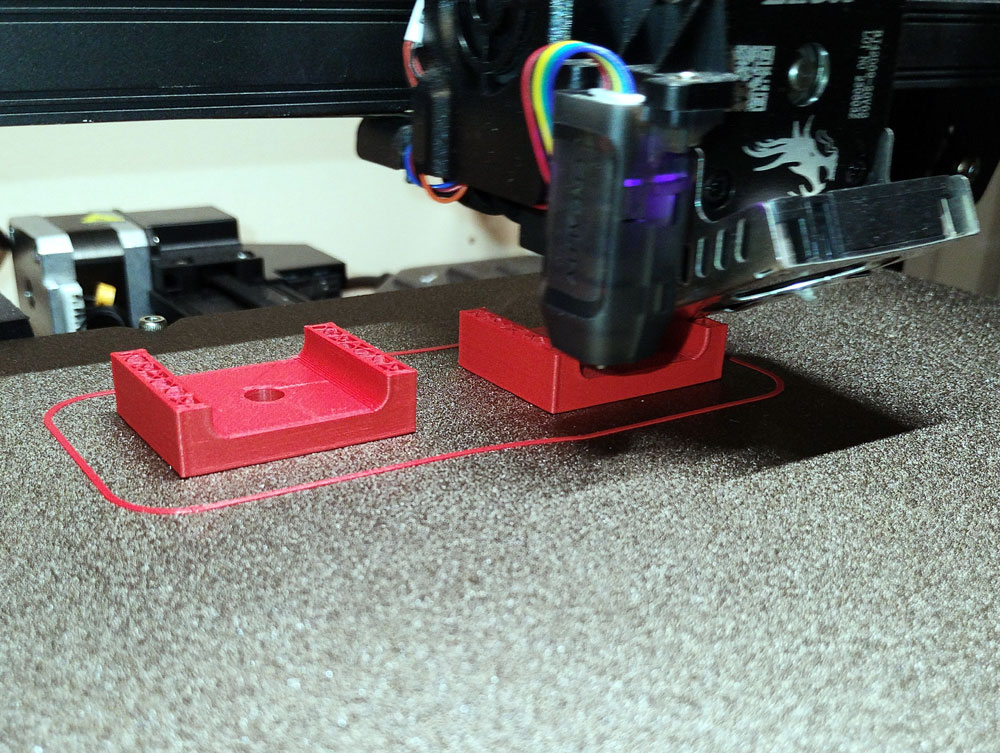

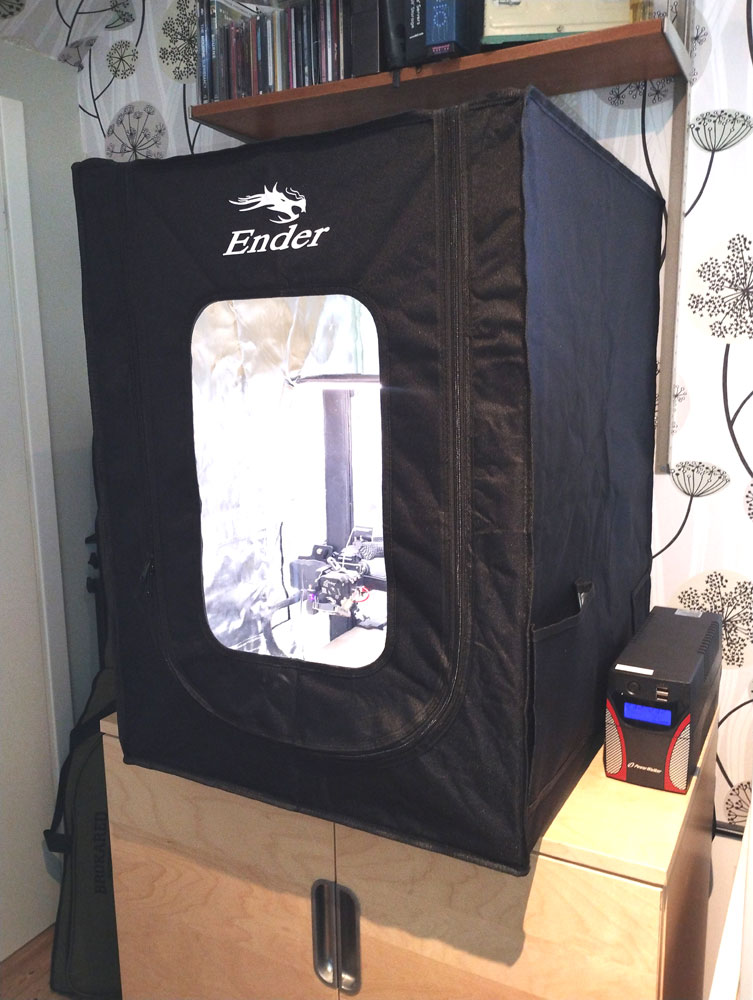

UPS på plats / Skriver ut med ABS plast

2024.06.16 Skriver ut med ABS plast för första gången, vilket är betydligt mera komplicerat än att skriva med PLA. Kör just nu med följande inställningar (Ändrade från SQ 0.2mmm) HE255°/BT108°/MF102%/FanOff.

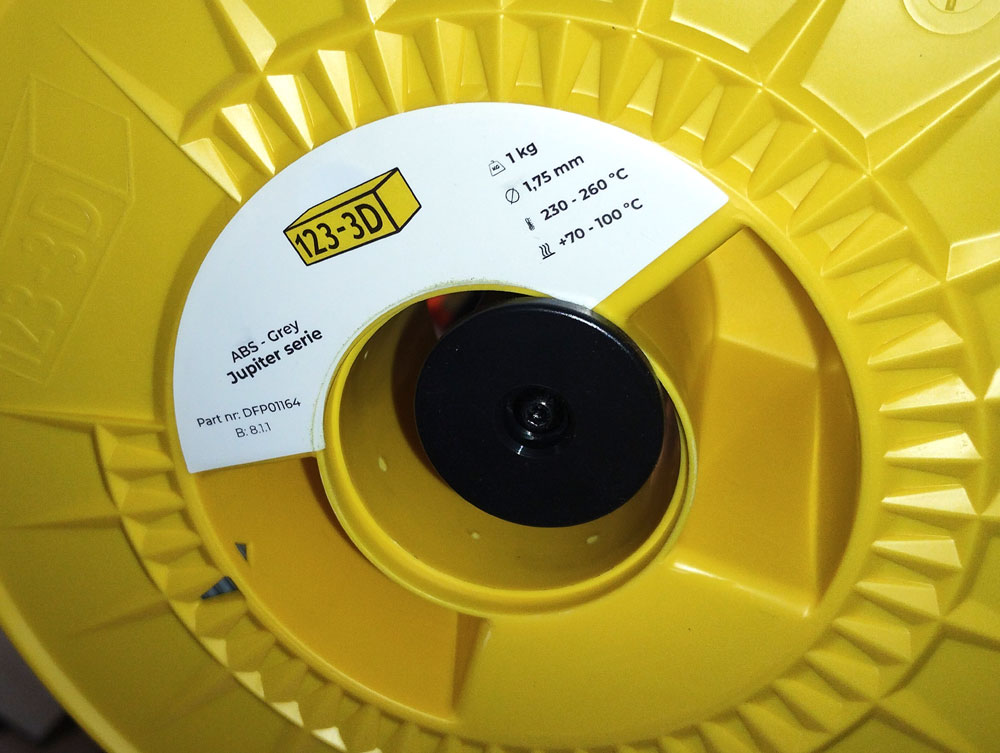

Skriver ut med ABS plast / ABS-plast från 123-3D.se[L3]

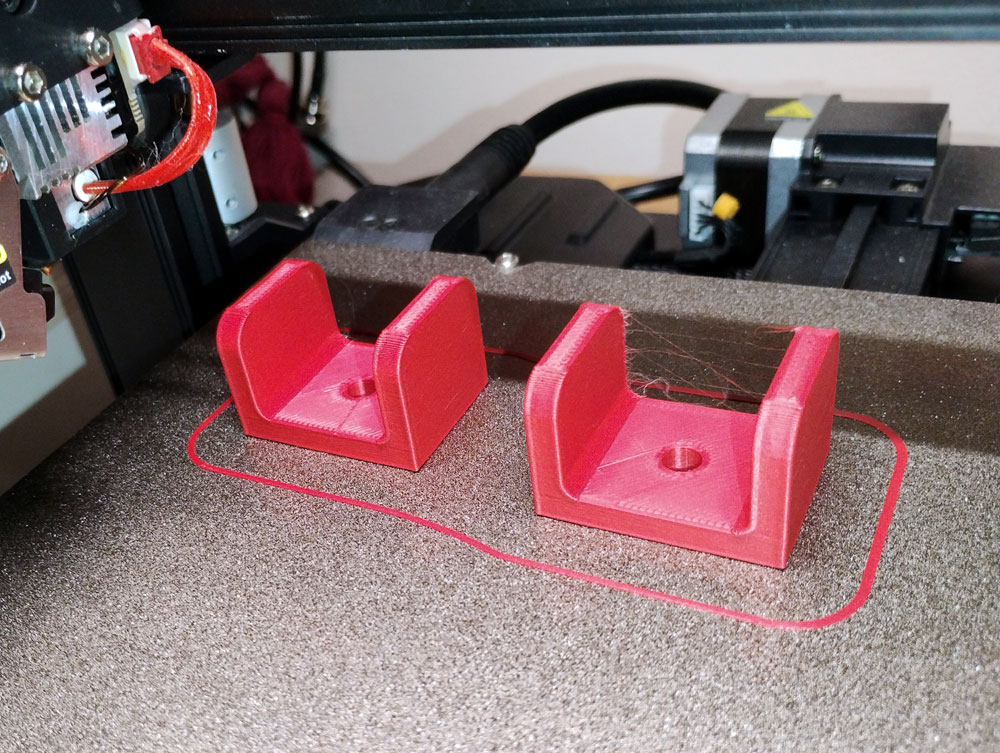

2024.05.05 Testar Polymaker 'PollyTerra/PLA' på min 'Creality Ender-3 S1 pro' - Tråden verkar att fungera riktigt bra, ytorna blir riktigt fina med väldigt lite (Nästan osynlig) trådning. Använder samma inställningar som med eSun tråd. (CE3S1pro/SQ02/HE200/BT60/PS60/RT08)

Testar Polymaker 'PollyTerra/PLA'

Sammanställer lite erfarenheter / omdömmen för olika tråd fabrikat --> Här!

2024.04.07 Tillverkar en liten övervakningskamera för att kunna övervaka 3D-utskrift, utan att fysiskt vara på plats hela tiden. Använder 'MotionEYE-OS'[R2] som är en Färdig OS-Image för övervakningsändamål.

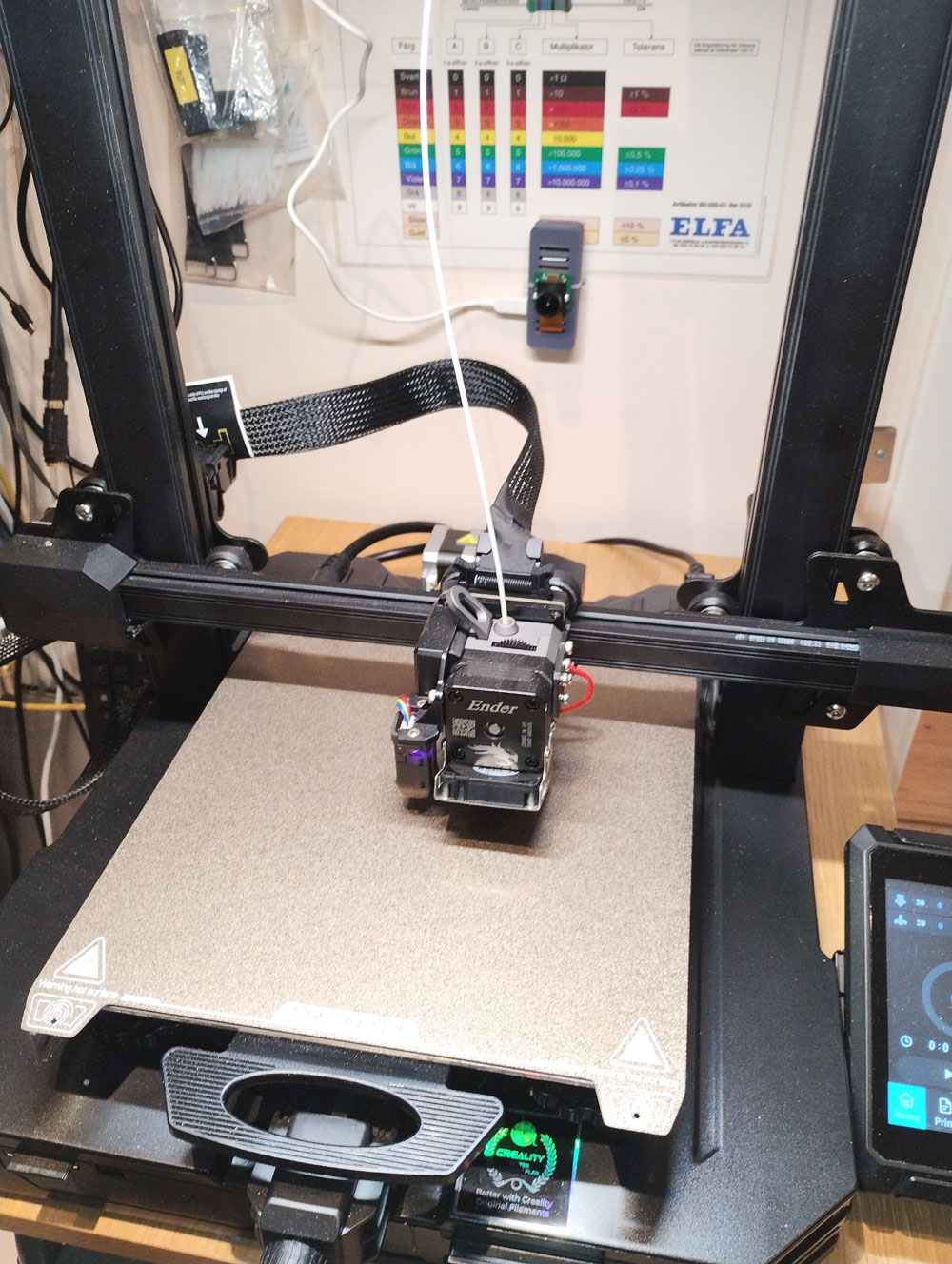

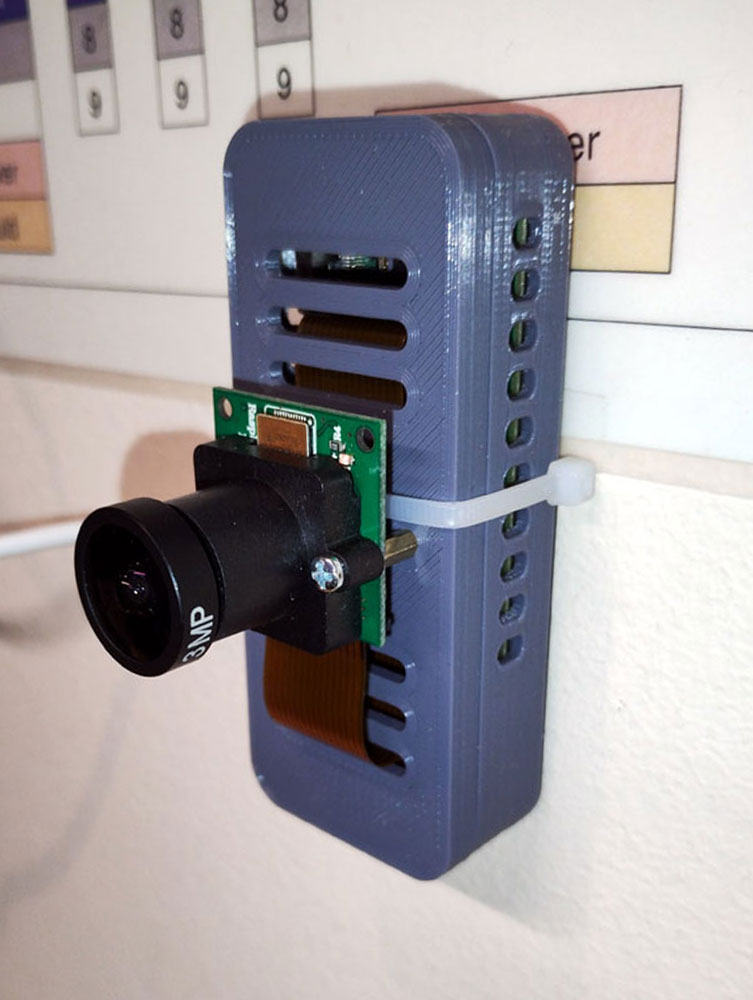

Färdig kamera / Provmontering

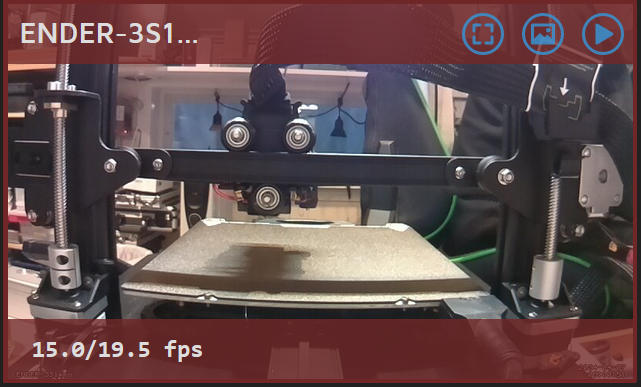

Skärm-dump från övervakningskameran

För att tillverka kameran använder jag följande delar:

Datorkort Raspberry Pi Zero W

Kylfläns PGA ca. 18x18mm

Minneskort 16Gb uSD med 'MotionEYE-OS'

Kameramodul 5MP 'V4L2' type**

DIY-Kapsling (Se här nedan)

** 'MotionEYE-OS' har stöd för många olika kameramoduler, men inte för Raspberry Pi Kameramodul v3 - Jag satsade på 'äldre' (Billigare) modeller, alla jag har provat hittills, har fungerat med 'MotionEYE-OS'.

Använder en likadan övervakningskamera i min 'Creality CR-5 Pro H' 3D-skrivare.

2024.03.16 Creality Ender-3 S1 pro tuffar på utan problem. Skriver ut lite delar för att 'uppdatera' min 'Creality CR-5 Pro H' - Byter printhuvud på den, passar på att ändra lite på bowden-slangen (Enl. tips från nätet). Mera info om det ligger -->Här!

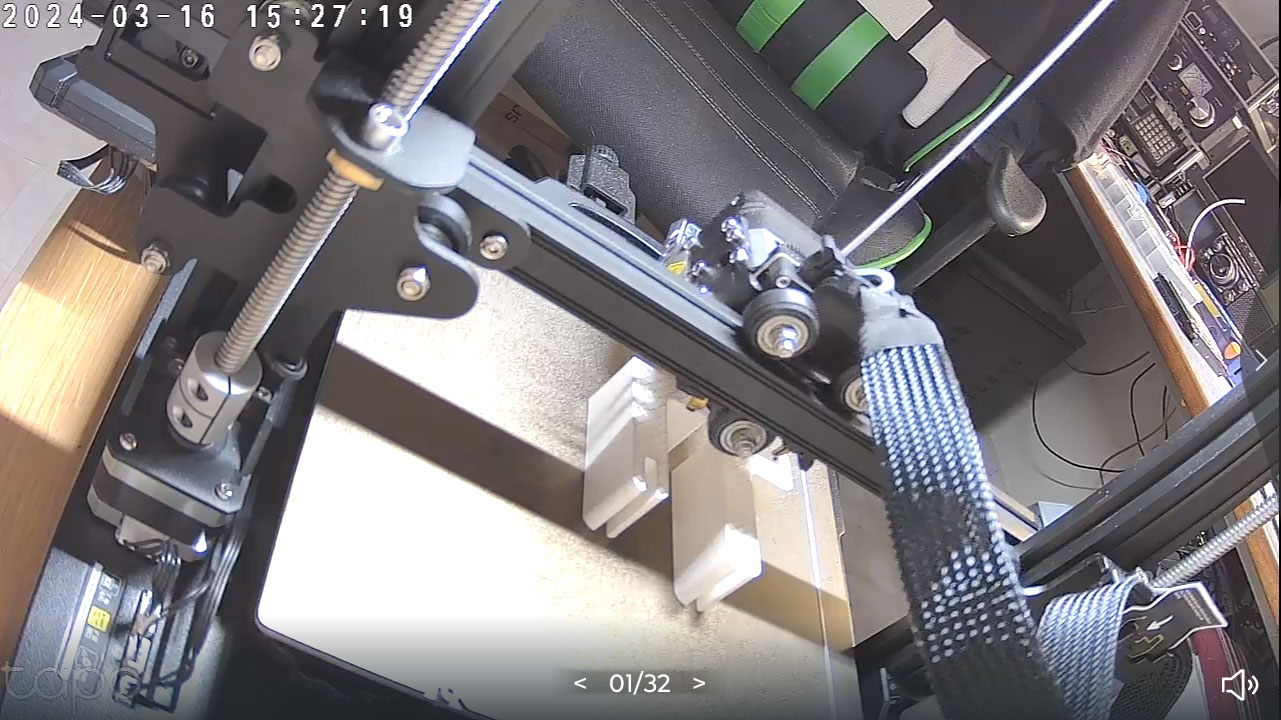

Testar att övervaka utskrifterna med 'TAPO' övervakningskameror, återstår att justera position för att kunna se mera av själva utskriften bättre.

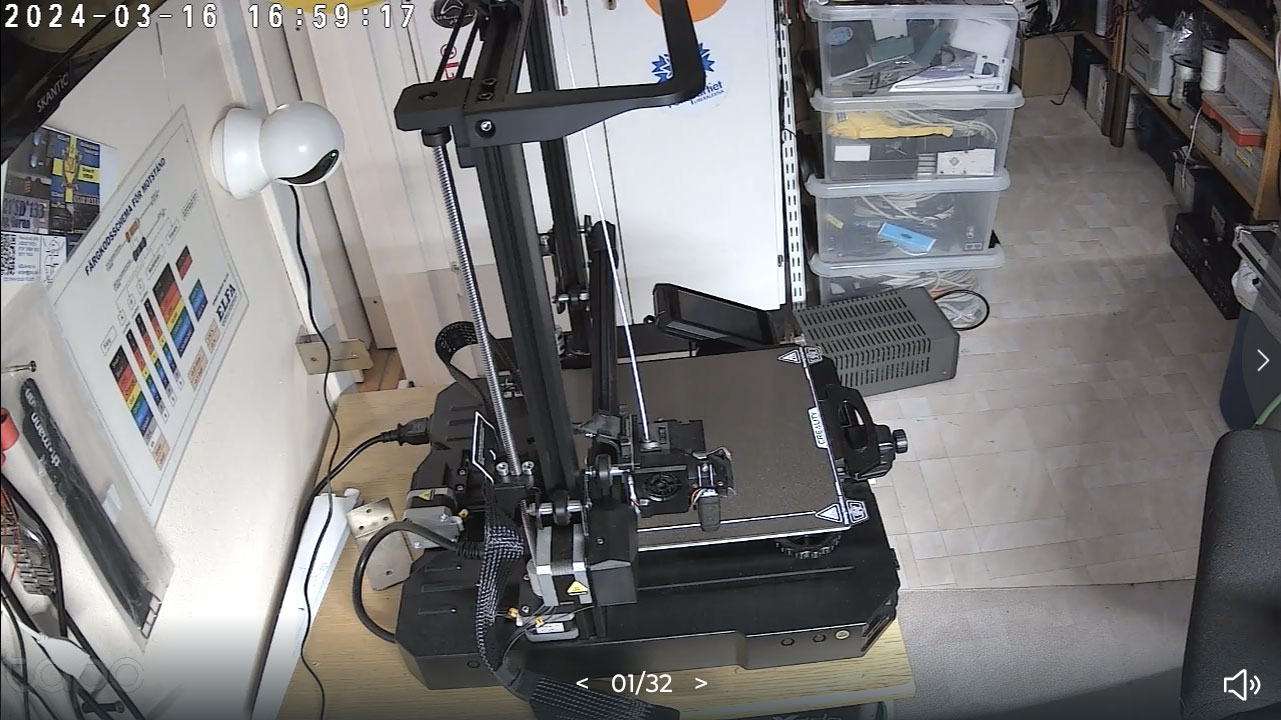

Provar olika vinklar på kameran

2024.02.13 Nya projekt, nya behov,- har precis 'uppgraderat' min 3D-skrivar 'park' - Beställde en 'Refurbished' Creality CR-5 Pro H skrivare, den har större utskrifts yta/volym 300*225*380 mm - Är även inkapslad och anpassad för utskrift vid högre temperaturer vilket behövs för utskrift i ABS-Plast.

Creality CR-5 Pro H

Läs mera om 'Creality CR-5 Pro H' skrivaren -->Här!
Mera om 'VELLEMAN K8200' skrivaren -->Här!

2024.01.05 Under Jul/Nyårshelgerna så har Ender skrivaren fått skriva en hel del, har även gjort en del utskrifter till mitt nuvarande arbete/arbetsplats.

2023.10.29 Beställde ny 3D-Skrivare, det blev en 'Creality Ender-3 S1 pro' - Valde att beställa från kjell.com[L1] - Skrivaren levererades några dagar senare.

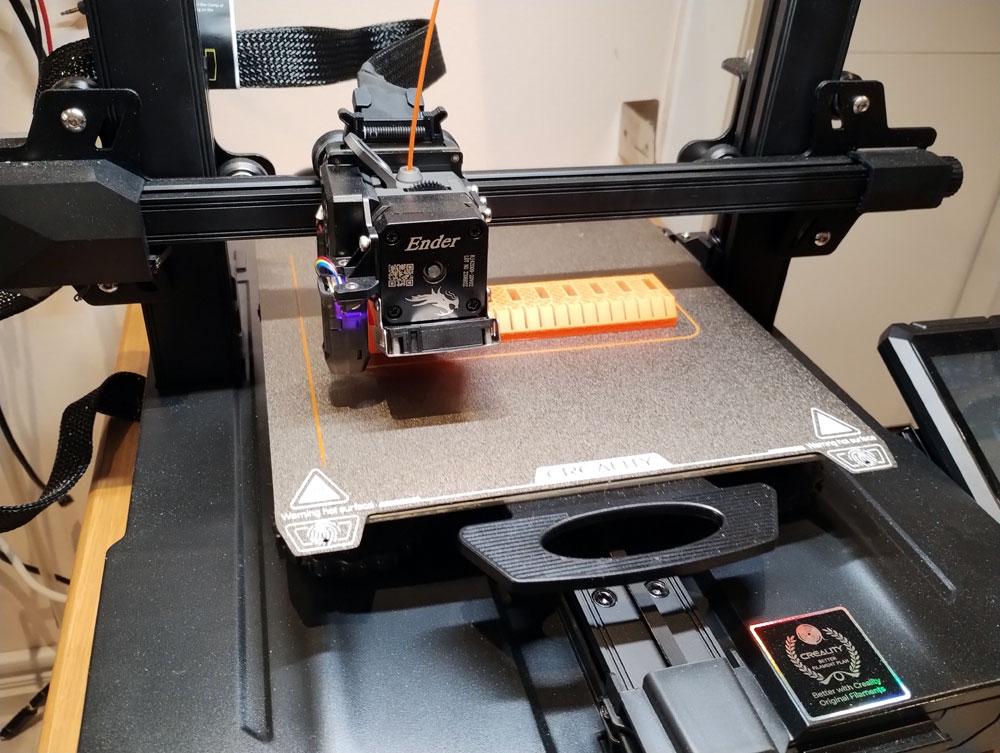

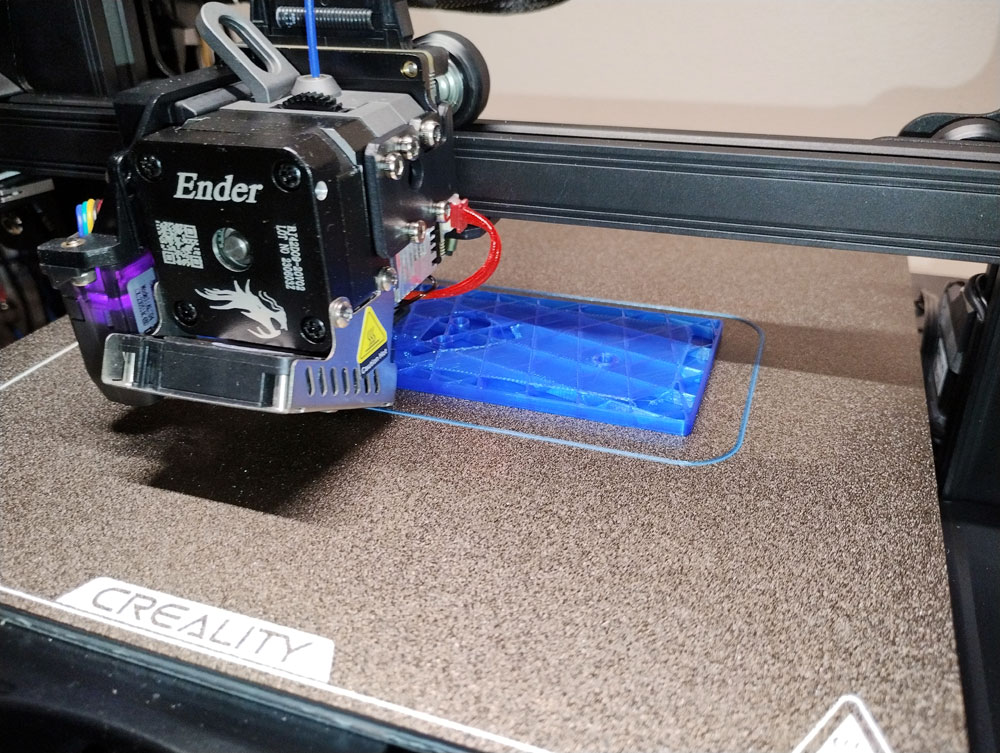

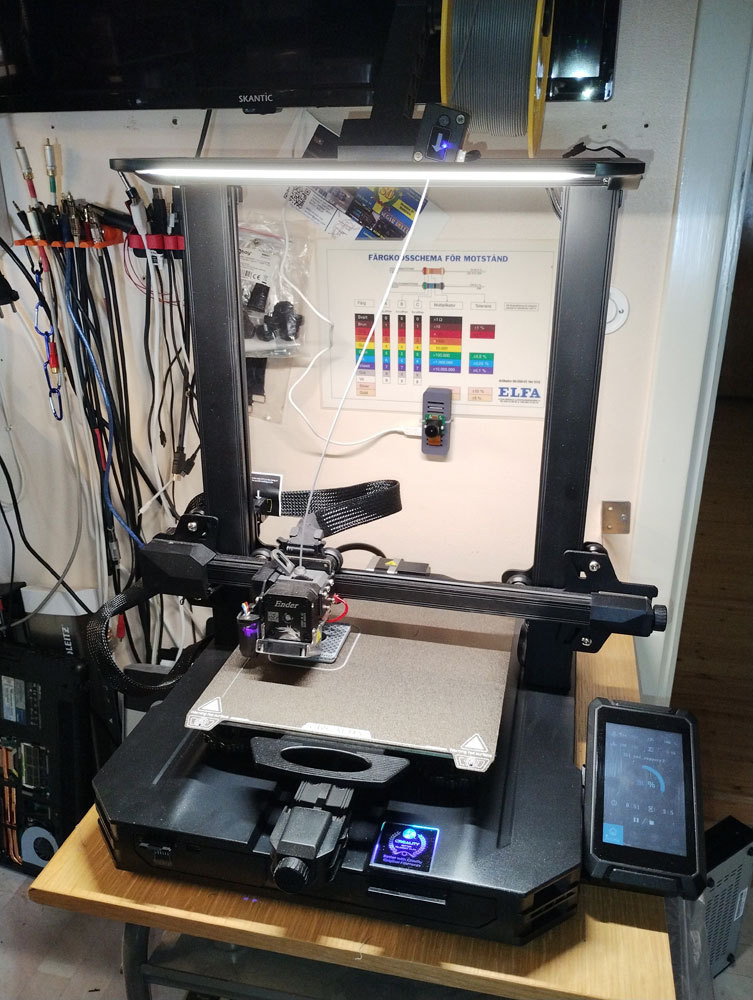

Creality Ender-3 S1 pro

Har även kompletterat med PLA-Tråd (Filament) från 3dprima.com/se[L2] och senast från 123-3d.se[L3]

ToDo
Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...

Uppdatera denna sida...

Beskrivning

Tekniska data för Creality Ender-3 S1 pro
===========================================================
3D-utskriftsförmåga ................... ja
Antal extruders ....................... 1
Bedleveling ........................... Automatic
Kamera ................................ nej
CNC modul ............................. nej
Extruder max temperatur ............... 300 °C
Printbed max temperatur ............... 110 °C
Extruder .............................. Direct
Filament diameter ..................... 1,75 mm
Filamentsensor ........................ ja
Fillament type ........................ PLA/ABS/
Heated bed ............................ ja
Lasermodul ............................ Extra tillbehör
Max printbredd ........................ 22 cm
Max printdjup ......................... 22 cm
Max printhöjd ......................... 27 cm
Max volym ............................. 3,068 l
Nozzle diameter ....................... 0,4 mm
Nätverk ............................... nej
Skrivarens spänning ................... 24 V DC
Printteknik ........................... FDM / FFF
Varumärke ............................. Creality 3D
USB ................................... ja
Inspänning ............................ 115-230V
Mått .................................. 45,5 x 49 x 62,5 cm (LxBxH)
Vikt .................................. 8,6 kg

Övrigt
 + Automatisk CR-Touch med 16-punkts bäddutjämningssystem
 + Nyutvecklat munstycke för upp till 300° arbetstemperatur
 + Stöd för en mängd olika filamenttyper
 + 4,3" touch-skärm
 + 32-bitars huvudkort
 + Extruder i metall med dubbla växlar
 + Integrerat LED-ljus
 + Sensor för filament som tar slut
 + Återupptar utskriften efter strömbortfall
 + Enkelt att installera
 + SD-Kortläsare

Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

Leverantörer:
[L1] https://www.kjell.com
[L2] https://www.3dprima.com/se
[L3] 123-3d.se

Länkar / Referenser:
[R1]
[R2] CREALITY SonicPAD User Manual 77Mb .pdf fil

'Disclaimer'
The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.

Notera!
Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
