Senast uppdaterat
2024.07.05 Bygger en DIY kolfilter-box för att ta bort gaser/lukt som kommer när man skriver med ABS-plast
Tanken är att skapa ett lätt undertryck i skrivarkapslingen med hjälp av en fläkt, mera om det bygger -->Här!
2024.06.15 Begagnade kontorsmöbler på plats. Ett litet skåp och en stabil printer-hylla / vagn, kostnad 180Kr och lite svett.
I skåpen finns det gott om plats för trådrullar, verktyg och tillbehör. Kopplar även in en UPS för att förebygga störningar &
korta avbrott från elnätet.

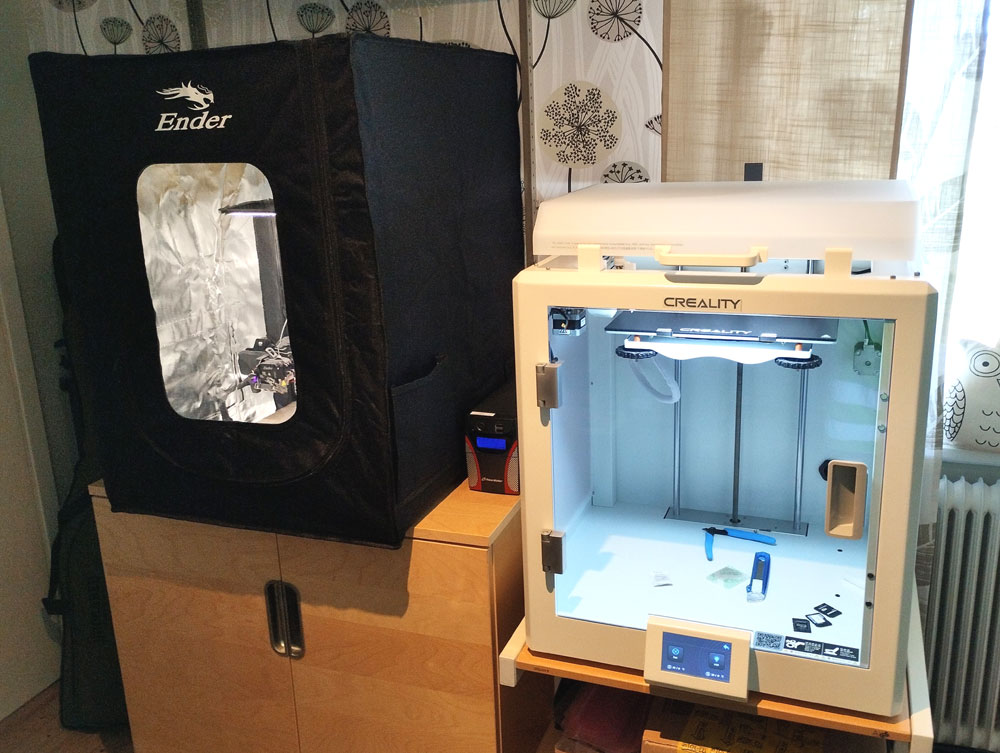

UPS + 3D skrivarna på plats, sida vid sida
En 'baktanke' med ommöbleringen är att få skrivarna bredvid varandra, detta underlättar framtida höghastighets utskrifter med 'Sonic-PAD' på båda skrivarna, samtidigt...

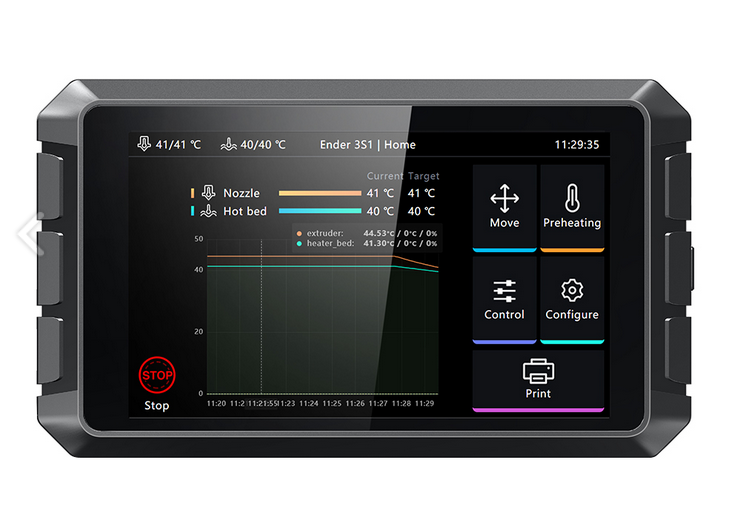

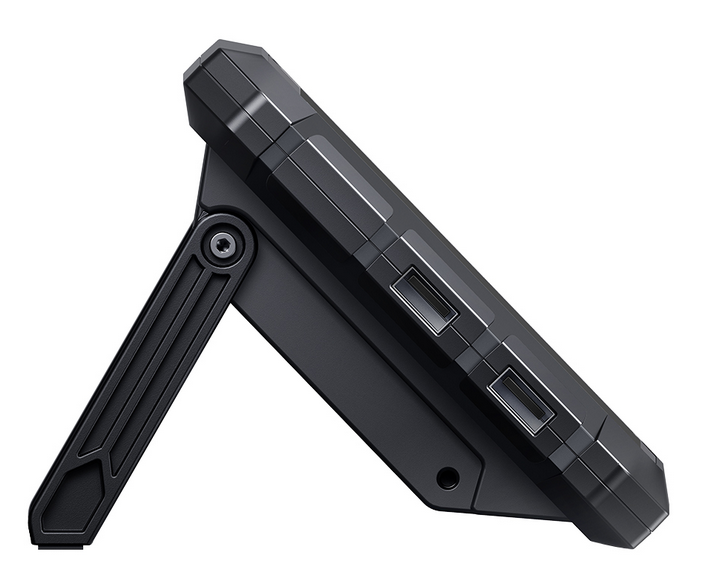

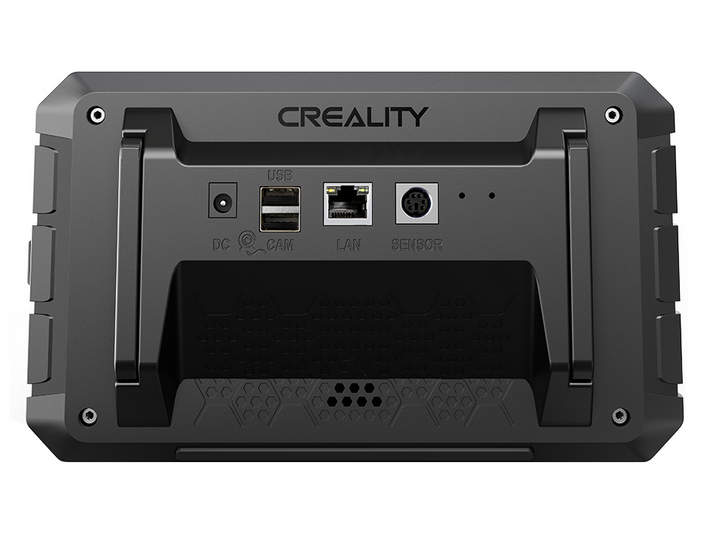

CREALITY SonicPAD, front / Sida / Bak
CREALITY SonicPAD User Manual 77Mb .pdf fil
2024.05.05 Testar Polymaker 'PollyTerra/PLA' på min 'Creality Ender-3 S1 pro' - Tråden verkar att fungera riktigt bra,
ytorna blir riktigt fina med väldigt lite (Nästan osynlig) trådning. Använder samma inställningar som med eSun tråd. (CE3S1pro/SQ02/HE200/BT60/PS60/RT08)
2024.05.03 Fick hem fyra rullar Polymaker 'PollyTerra/PLA' i färgerna: Army Dark Green, Army Red, Marble White och Charcoal Black, - Återstår att testa!
2024.05.03 Har beställt hem lite mera PLA-Filament tråd, har provat lite olika fabrikat och det är helt klart skillnad på hur tråden fungerar.
Oftast går det väldigt bra att anpassa utskrift / inställningar för den valda tråden så att man får så bra utstrifter som möjligt.
Här kommer jag att sammanställa lite erfarenheter / omdömmen för olika fabrikat.

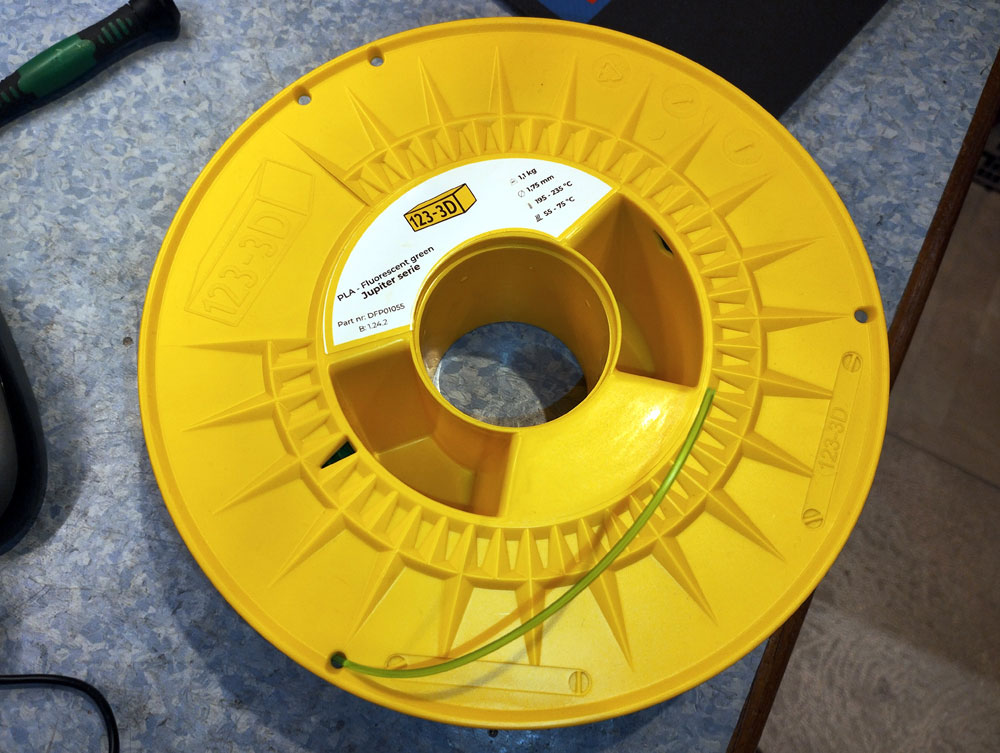

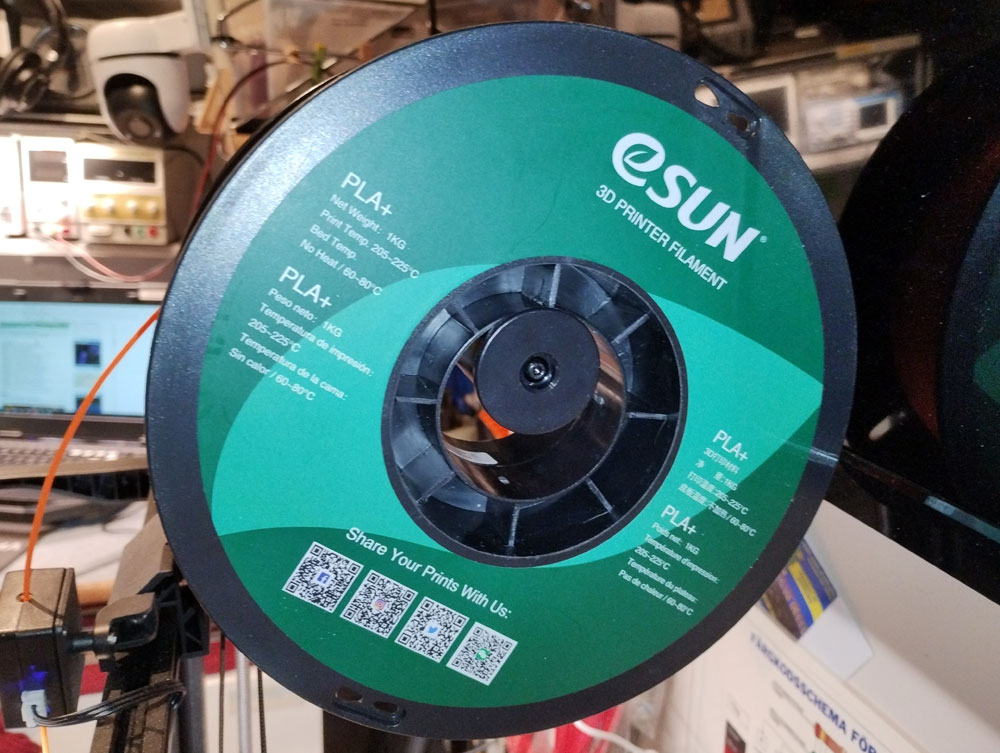

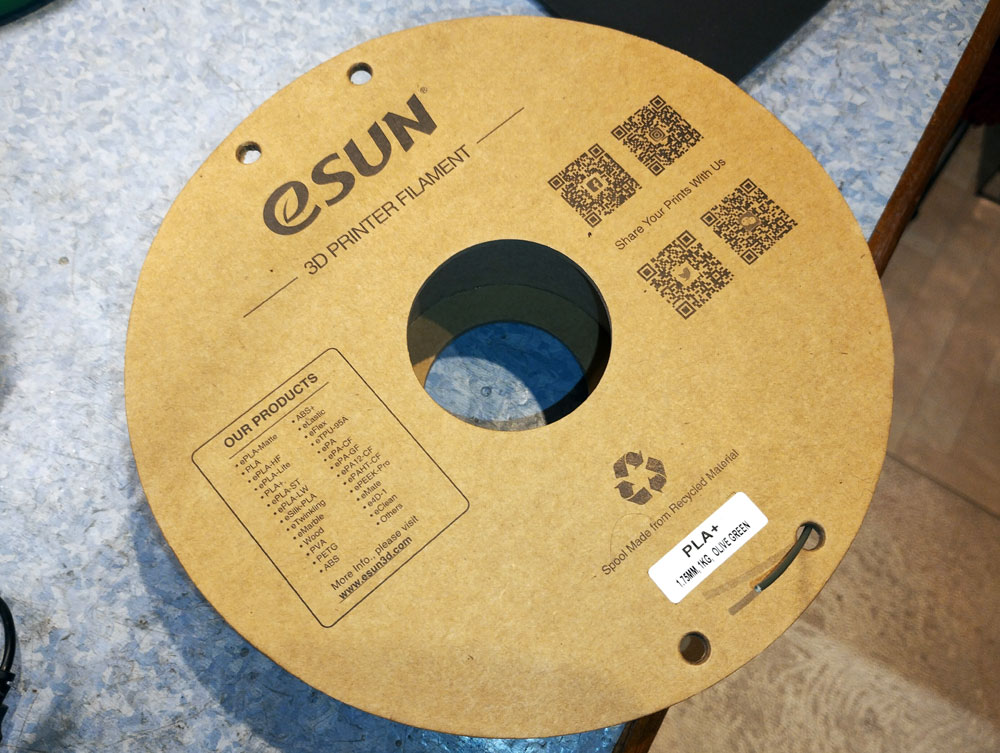

eSun PLA+ rullar / 123-3D PLA rulle
=======================================================================================
Fabrikat | Typ | Notering
=======================================================================================
Leverantör: 3D-JAKE[L3]
eSun PLA+ Fungerar riktigt bra, enkel att använda
BÄST TESTADE HITTILLS!!
_______________________________________________________________________________________
(Eget / Okänt fabrikat)
123-3D[L5] PLA Har lite mera problem med denna, trådar och
Jupiter serie smetar lite mera. Får inte riktigt lika bra
resultat med denna, kan vara ett temperatur
problem.
(Måste antagligen tweeka slizer config lite mer)
_______________________________________________________________________________________
(Eget / Okänt fabrikat)
Kjell.com[L4] PLA Fungerar bra, kräver högre print-temp, små rullar
_______________________________________________________________________________________
Polymaker PollyTerra/PLA Leverantör: 3D-Prima[L1]
Tråden verkar att fungera riktigt bra,
ytorna blir riktigt fina med väldigt lite
(Nästan osynlig) trådning.
(CE3S1pro/SQ02/HE200/BT60/PS60/RT08)
=======================================================================================
|
2024.04.07 Nu fungerar Creality CR-5 Pro H skrivaren riktigt bra, särskilt bottenyta och toppytan blir väldigt bra, faktiskt lite bättre än
med ENDER-3 skrivaren. Kapslingen på CR-5 skrivaren ger också kontroll på utskriftsmiljön, vilket ger jämnare temperaturer och håller bort damm.
På minus sidan kan nämnas att det är omständigare att byta filament, och att uppstartstiden är lite längre jämfört med ENDER-3 skrivaren.
På 'ToDo' lista ligger nu att konstruera någon form av kolfilterfläkt för att sedan kunna börja att skriva ut med ABS-Plast.
2024.04.06 Har bytt kamera-modul till en med vidare optik och flyttat / ändrat övervakningskameras position lite. (Måste flytta upp den lite till...)

Övervakningskamera flyttad / Bild-dump från övervakningskamera
Har även tillverkat en DIY övervakningskamera till min 'Creality ENDER-3 S1 pro' skrivare.

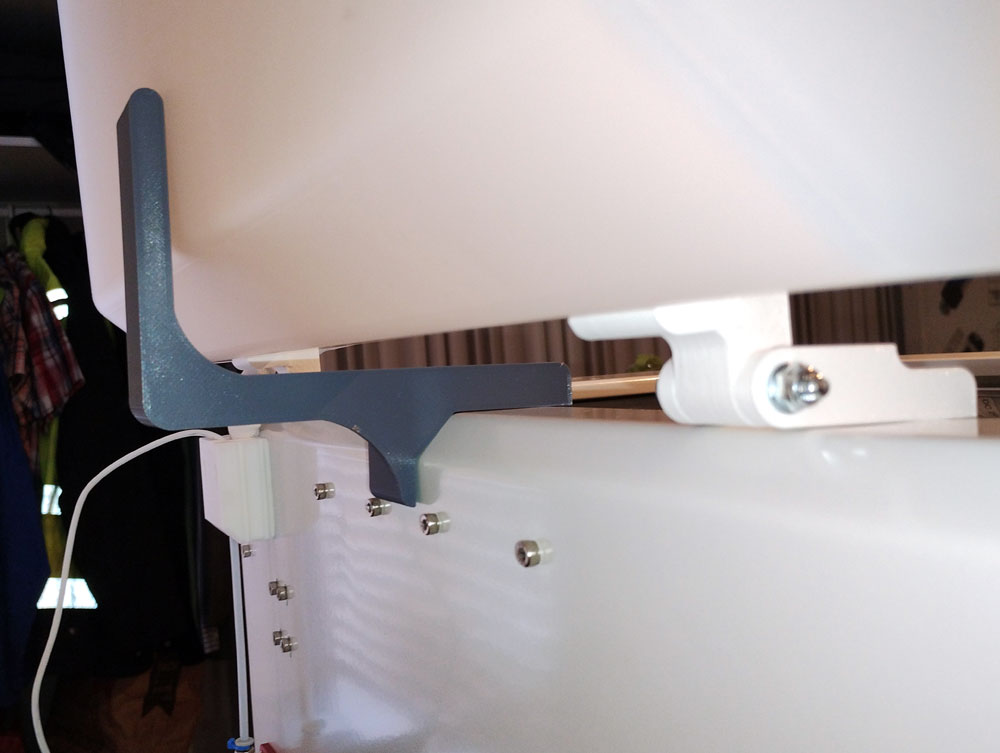

2024.04.06 Tillverkar ett stopp så att locket stannar i upprätt läge, tillverkar även ett handtag till lockets framkant.

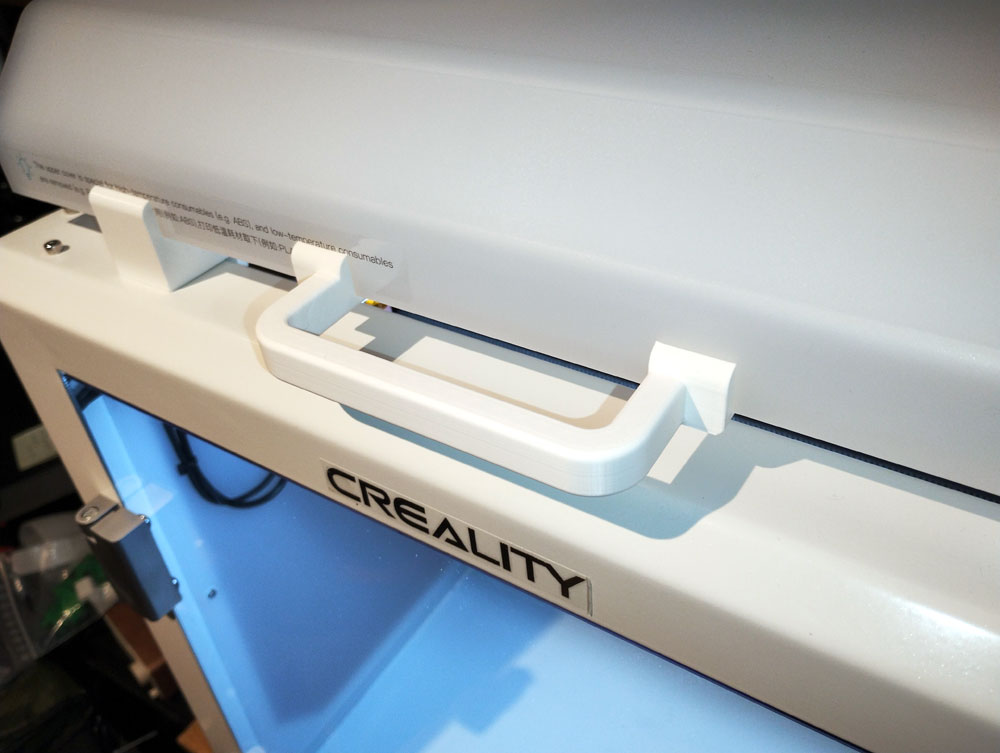

Lock-stopp & handtag på plats

3D-Modeller
Här ligger .stl filerna om man vill skriva ut själv:

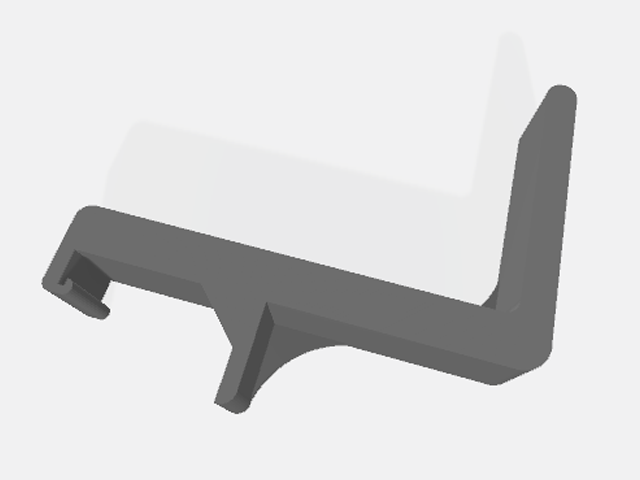

Lock-stopp lid_stop.stl

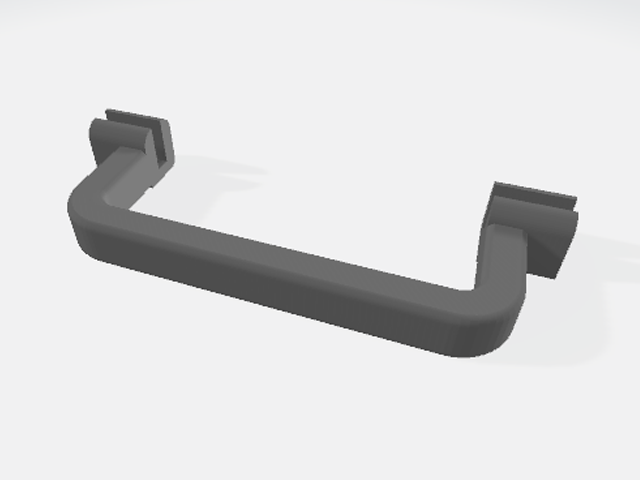

Lock-handtag handtag.stl
2024.04.05 Ritar och skriver ut gångjärn till locket på Creality CR-5proH skrivaren. Ram/Stom (Chassi) delen hängs över
plåtkanten, baktill på skrivarens stomme. ingen håltagning / infästning behöver göras, bara att sätta dit. Samma gäller för lock-delen,
bara att trycka fast i lockets bak-kant.

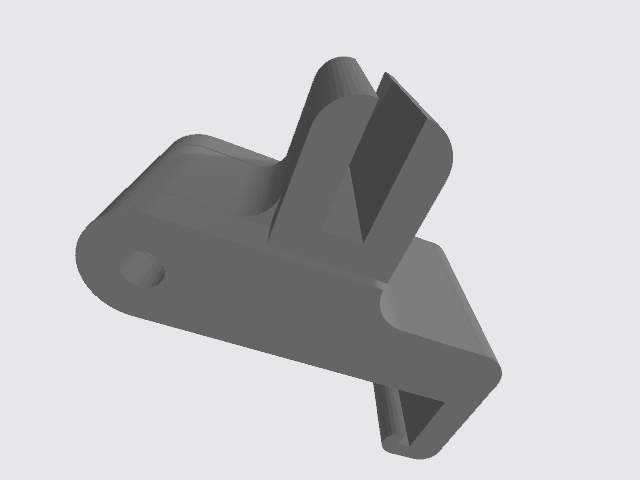

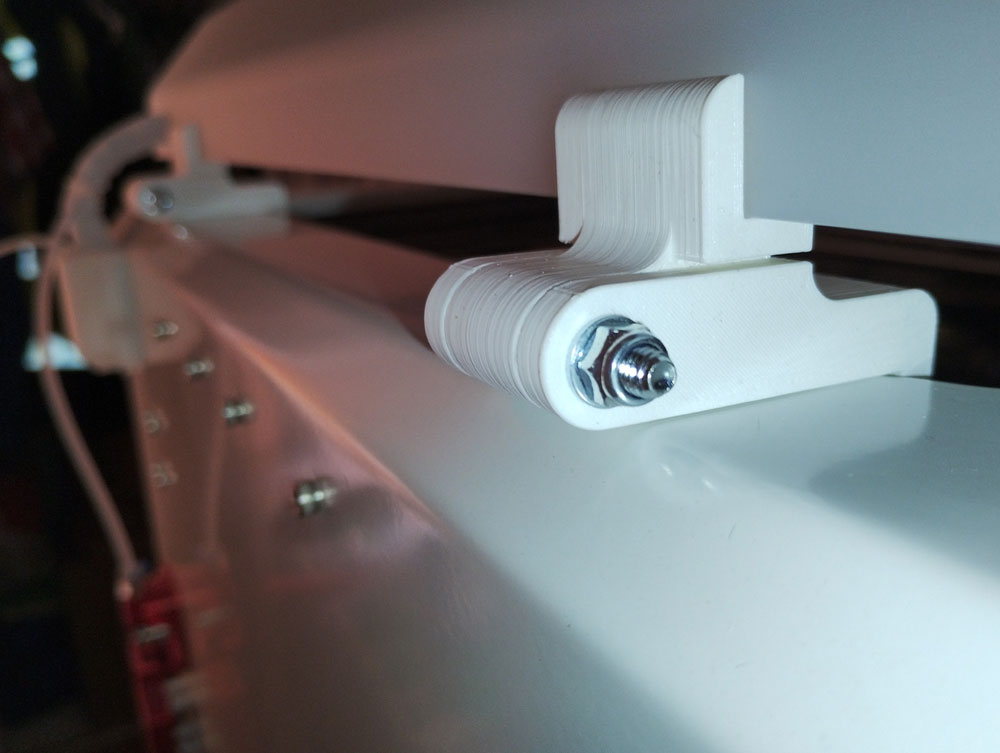

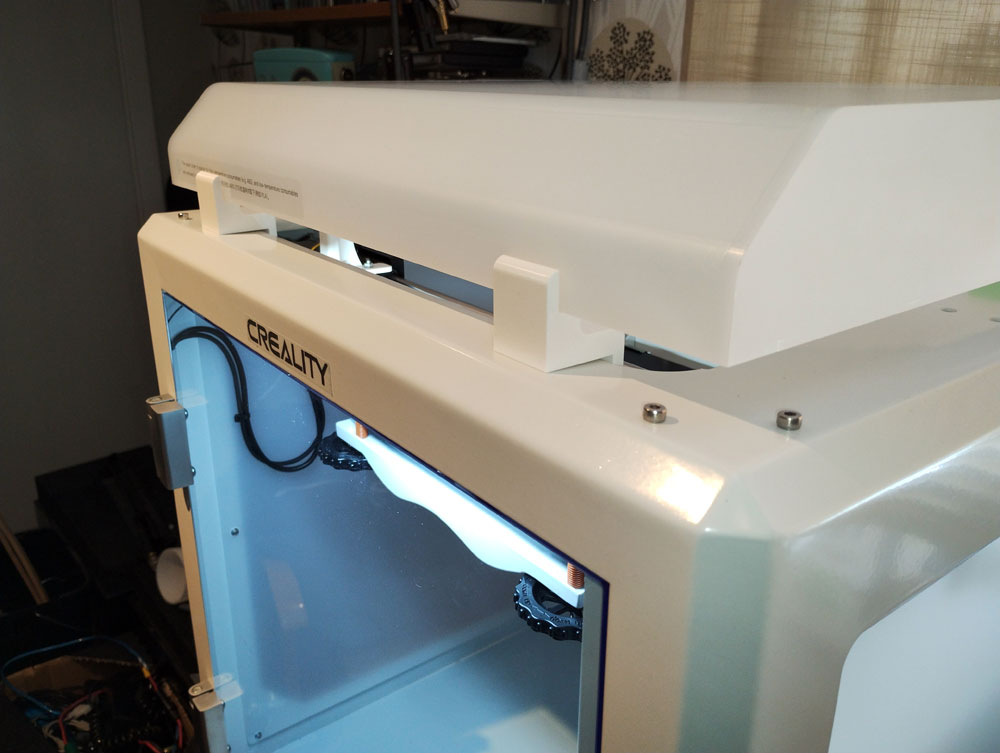

Gångjärn monterade / 3D-Modell

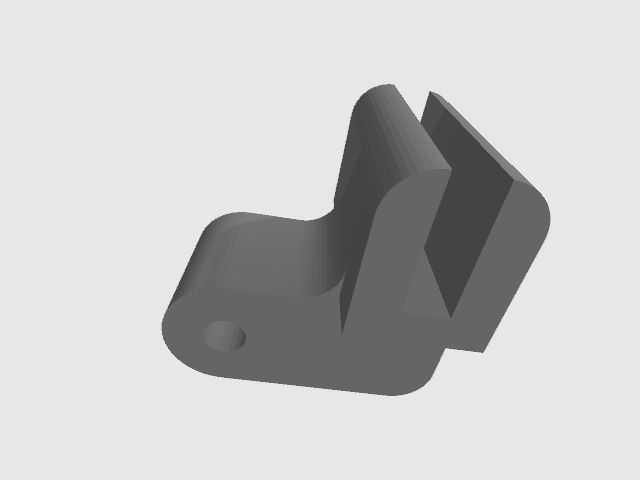

3D-Modeller / Gångjärn
Här ligger .stl filerna om man vill skriva ut själv:
Gångjärn / Lock-del lid_hindge2.stl

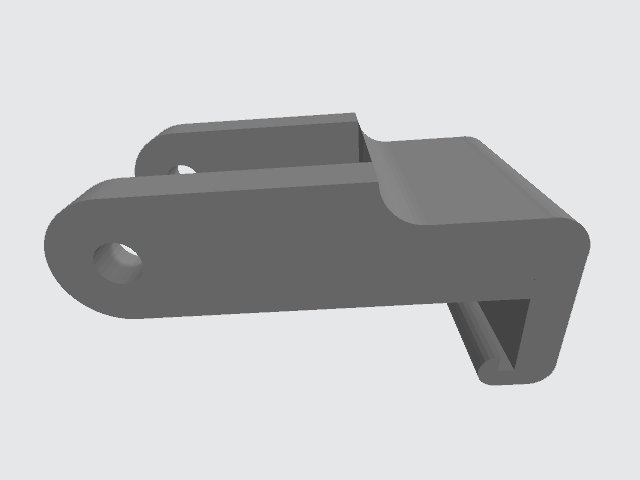

Gångjärn / Ram/Stom-del lid_hindge3.stl
2024.03.31 Tillverkar en liten övervakningskamera för att kunna övervaka 3D-utskrift, utan att fysiskt vara på plats hela tiden. Använder 'MotionEYE-OS'[R2]
som är en Färdig OS-Image för övervakningsändamål. För att tillverka kameran använder jag följande delar:
Datorkort Raspberry Pi Zero W
Kylfläns PGA ca. 18x18mm
Minneskort 16Gb uSD med 'MotionEYE-OS'
Kameramodul 5MP 'V4L2' type**
DIY-Kapsling (Se här nedan)
** 'MotionEYE-OS' har stöd för många olika kameramoduler, men inte för Raspberry Pi Kameramodul v3 - Jag satsade på 'äldre'
(Billigare) modeller, alla jag har provat hittills, har fungerat med 'MotionEYE-OS'.

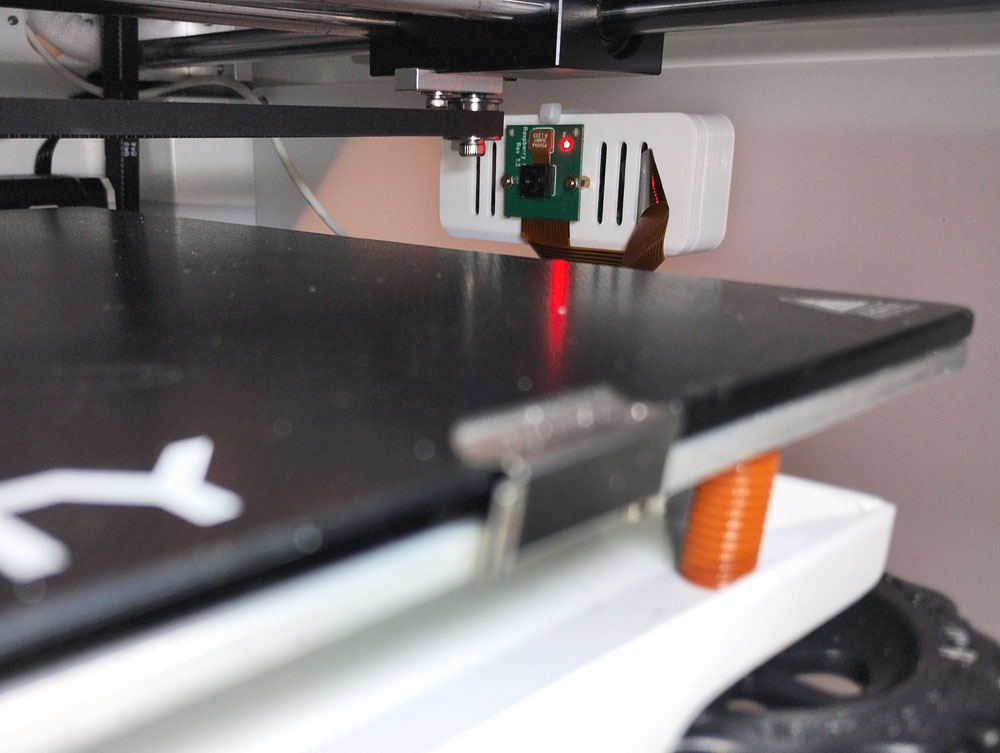

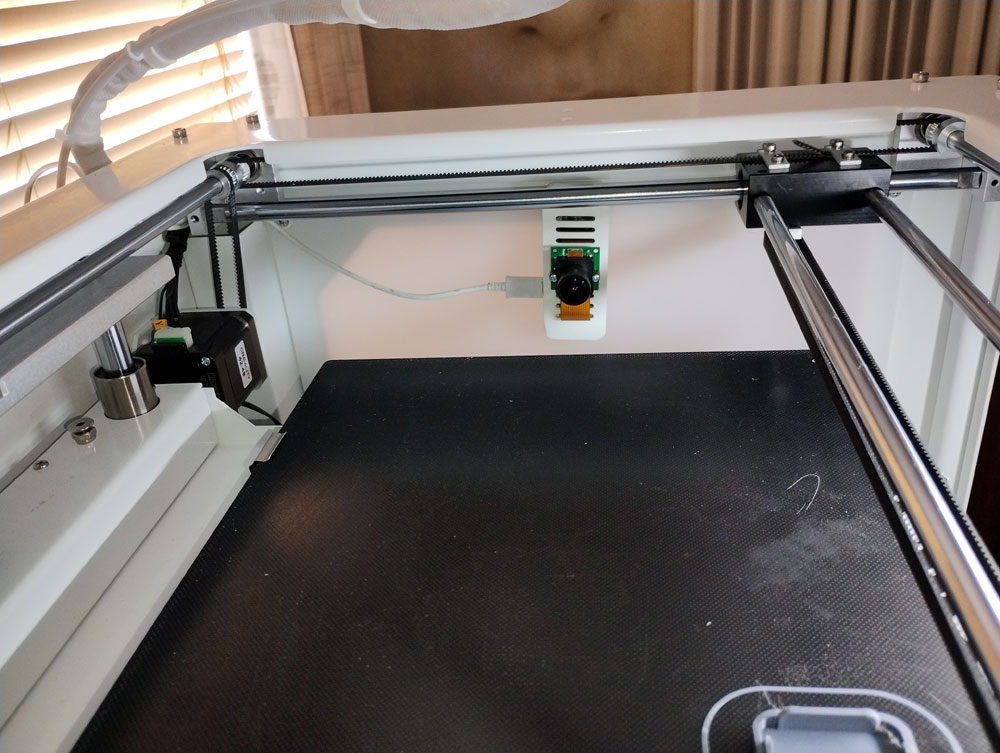

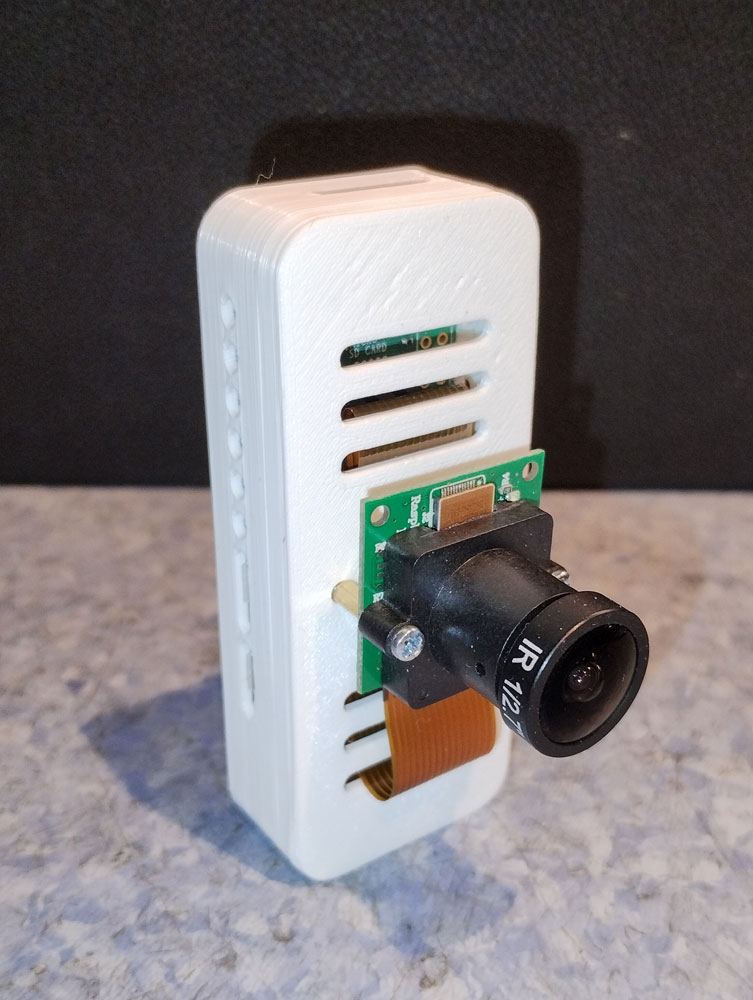

Färdig kamera / Provmontering
Provmonterar och testar kameran inne i Creality CR5proH skrivaren, monterar den med dubbelhäftande tape, överst till höger. (Se bilder) Den hamnar lite lågt, ska prova att vrida den 90° och rotera bilden i setup.
Just nu är optiken lite i vägen, ska prova med annan kamera-modul a.s.a.p.

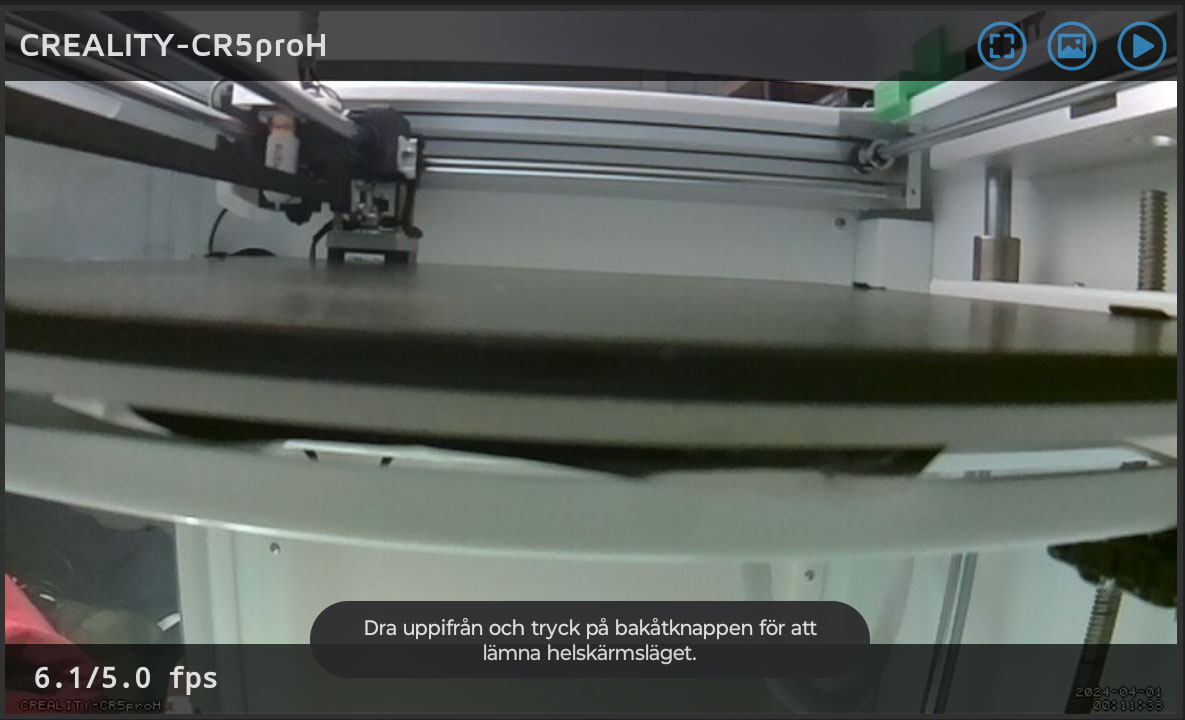

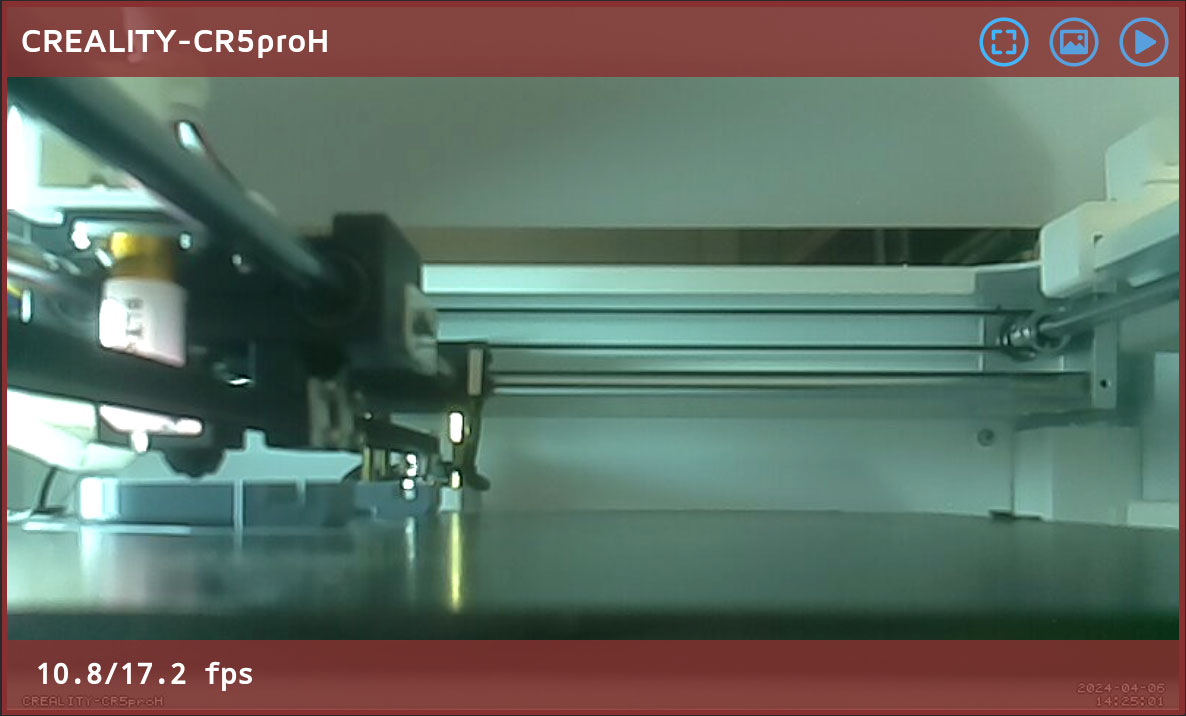

Bild-dump från övervakningskamera
Ritar 3D-Modeller med en gammal 'SketchUp' version, renderar .stl filer och .gcode för utskrift.

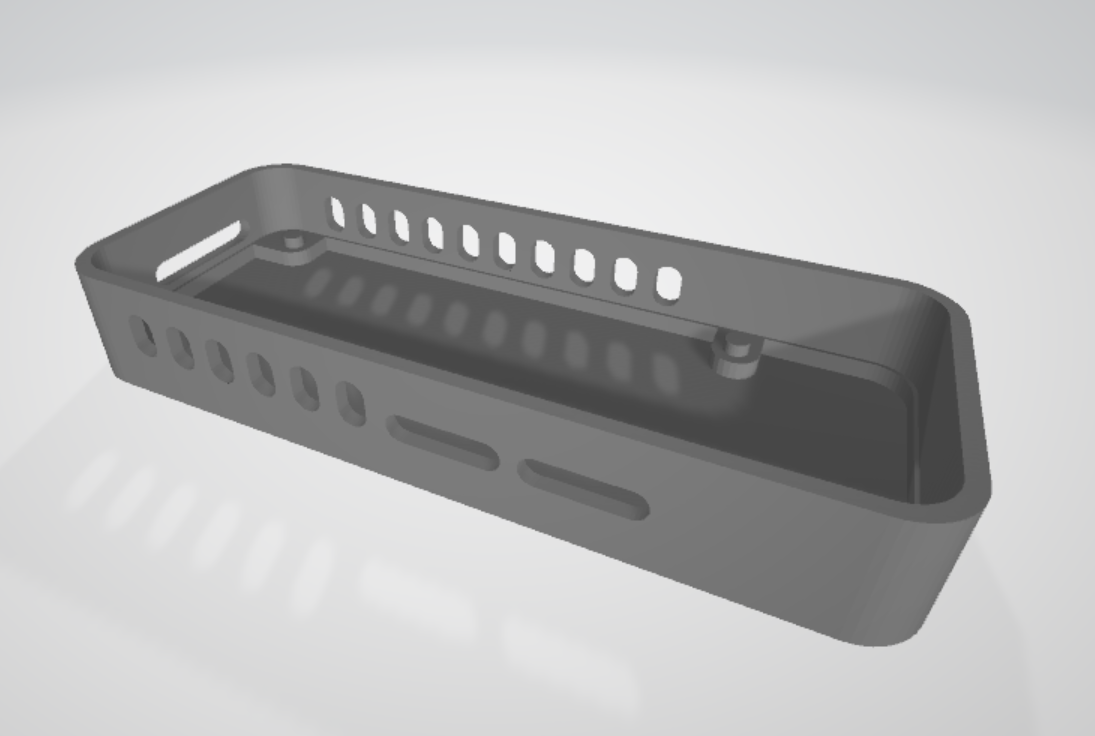

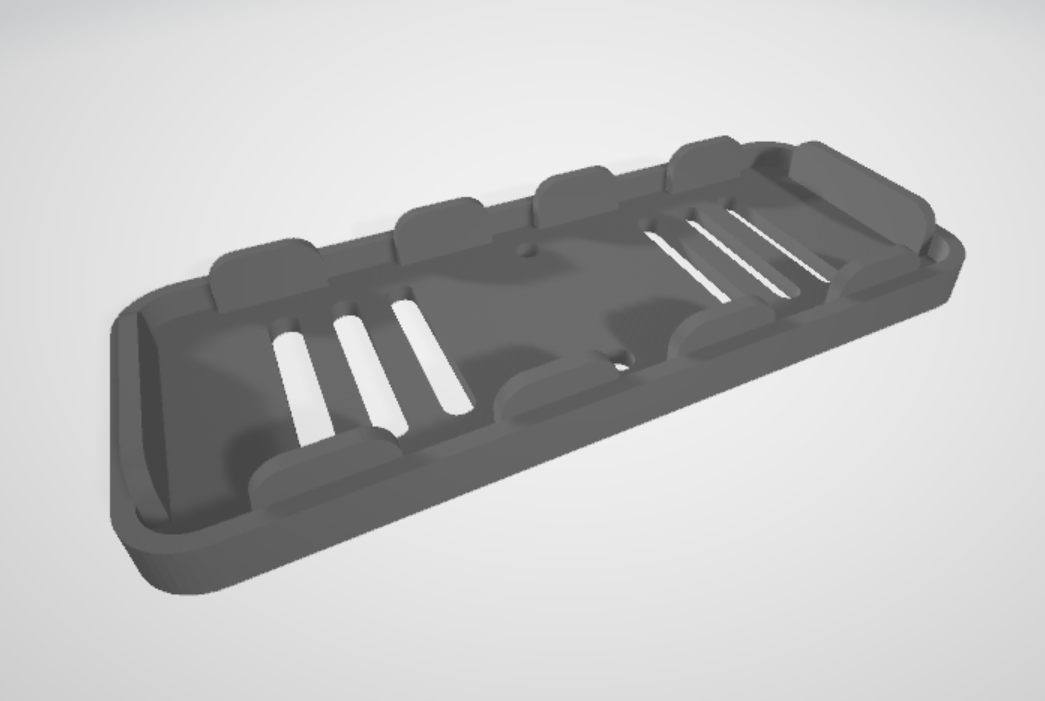

3D-Modeller, bakstycke / lock
Här ligger .stl filerna om man vill skriva ut själv:
Backstycke rpi_zero_back.stl
Lock rpi_zero_lid.stl
2024.03.29 Har inhandlat lite reservdelar från Amazon.com[L2]. Det är delar till bowden matningen och lite munstycken i olika dimensioner. Har även CR-Touch sensor på ingång.

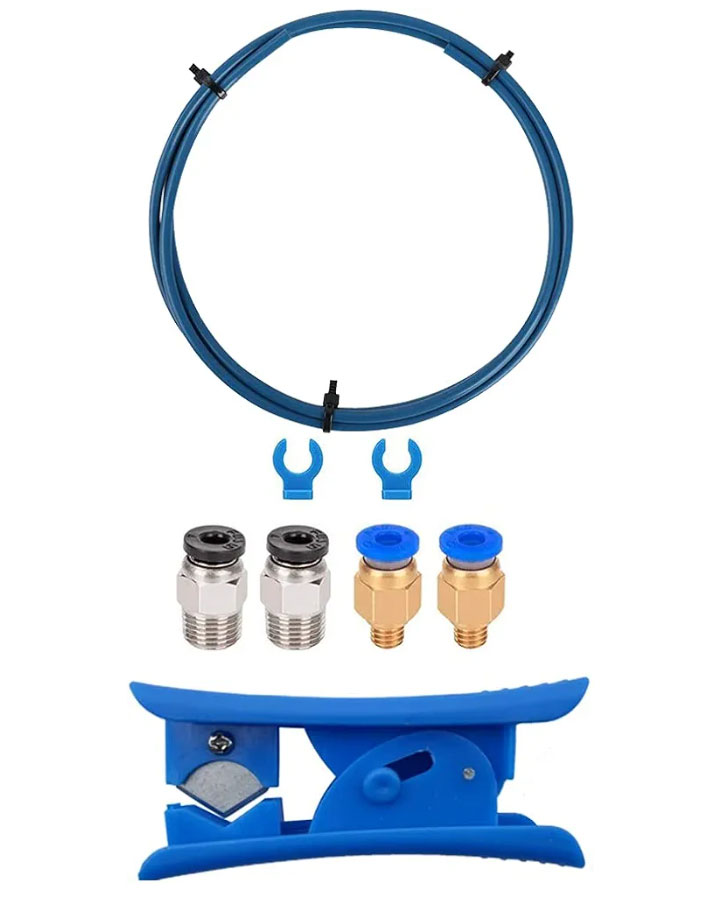

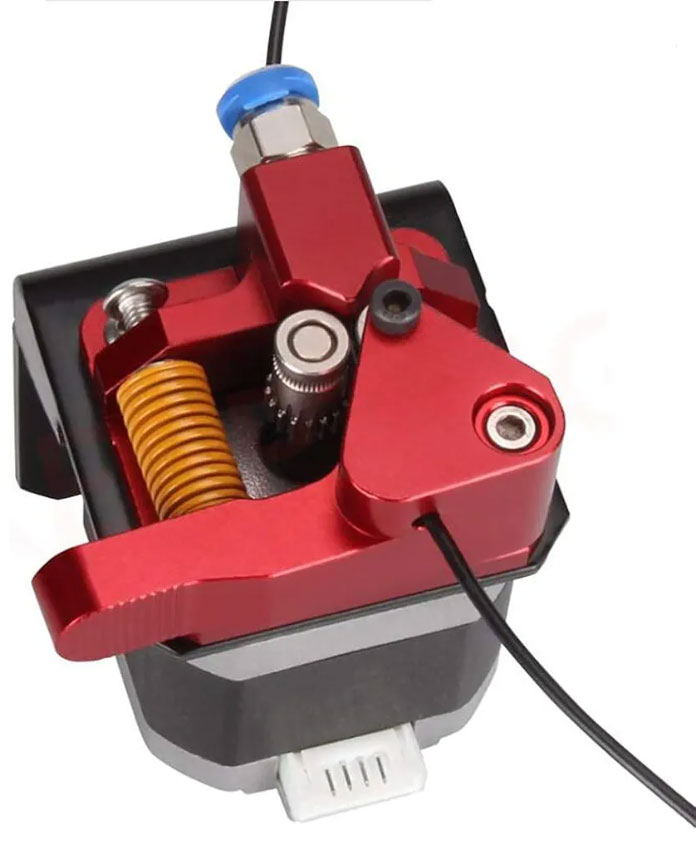

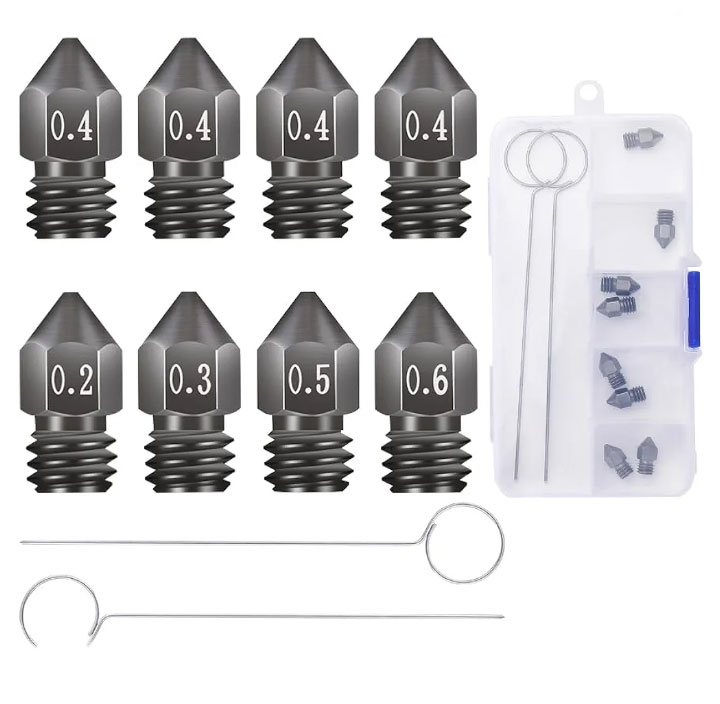

Delar till matningen / Bowden-slang med kopplingar / Munstycken
2024.03.17 Efter många om och men så är nu skrivaren igång. 3D-Prima.com[L1] sålde den som 'Refurbished' - Vad det innebär är lite oklart**, kan i.a.f. konstatera att skrivaren ser ut att vara i väldigt bra skick,
förutom själva skrivytan som är ganska nött/rispig och att Z-axeln var väldigt fel i höjd (läs mera längre ner på sidan). Har nu även inhandlat en ny utskriftsyta i glas/keramik från samma leverantör.
Uppdatering: Har fått en ny 'Hotend' från leverantören 3D-Prima.com[L1] - Den skickas på 'Garanti' så jag behöver inte betala för den.
** För att få skrivaren att överhuvudtaget fungera har jag själv utfört följande åtgärder:
- Laddat in ny firmware (För att kunna nollställa / justera in offset på Z-Axeln)
- Monterat ny 'Hotend' (För att åtgärda problem med ojämn material matning)
- Bytt ut bowden-slangen (Samma som ovan)
- Köpt in och bytt utskriftsyta (För att förbättra vidhäftning på skrivytan)
Felen 1-3 uppstår när skrivaren startas upp, nollställs och provkörs, detta borde vara genomfört före leverans.
Som jag förstår det hela så omfattar begreppet 'Refurbished' att:
- Maskinens funktion kontrolleras
- Maskinen rengörs grundligt
- Sedvanligt underhåll genomförs (T.ex. smörjning)
- Firmware / Programvara uppgraderas till senaste version
- Skadade, utnötta, förbrukade delar åtgärdas alt. byts ut (T.ex. filter)
- Medföljande tillbehör kompletteras (T.ex. specialverktyg, dokumentation)
Refurbished @ wikipedia.org[R1]
Refurbishing refers to the quality-assured overhaul and repair of products for the purpose of reuse and marketing (remarketing).
The word refurbish is also often used to describe secondhand technology that has been rebuilt to restore function by replacing al components that has failed.

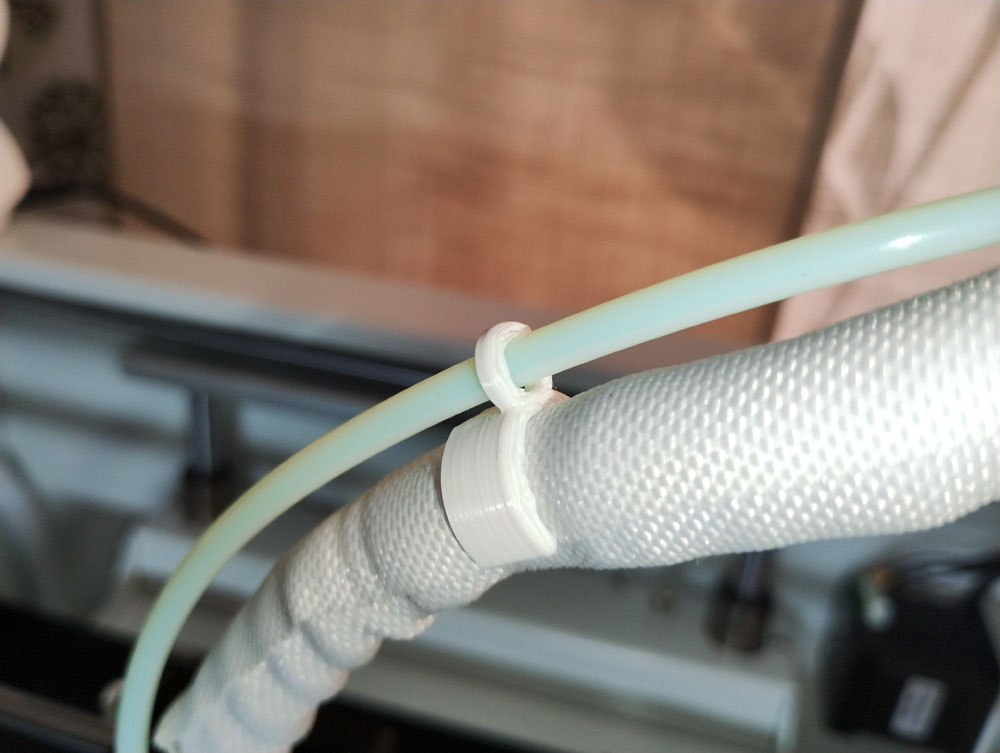

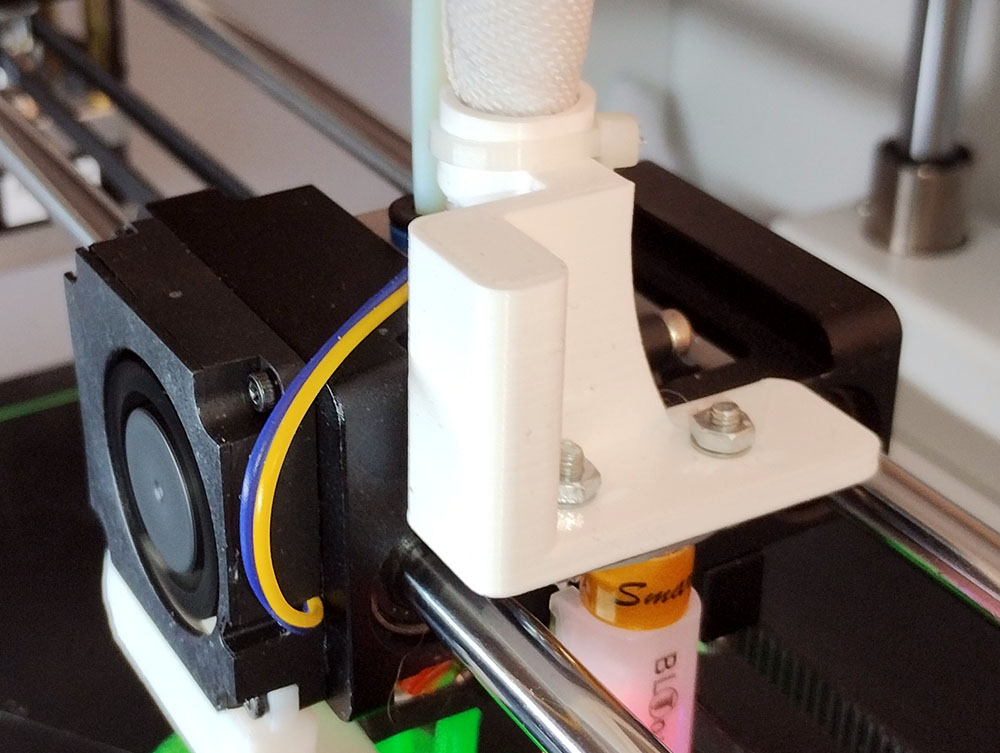

(A) Kabel-hållare / (B) Bowden-slang clips
Bygger om skrivarhuvudet med ny 'hotend' och bowden-slang. Ändrar kabel-stam med slangföring lite, ritar och skriver ut en kabelhållare (A)
för att kabelstammen ska hållas lite mera upprätt så att den inte ska belasta / böja bowden-slangen vid skrivarhuvudet.
Kabelhållaren monteras ovanpå hållaren för CR-Touch sensorn. Väljer att inte monterar tillbaka den tunga original plåt-huven ovanpå skrivarhuvudet.
Ritar och skriver ut 4st 'clips' (B) för att fästa ihop kabel-stam och bowden-slang, hålet för slangen är lite större för att slangen ska kunna röra på sig i förhållande till kabel-stammen
(Tips från uTube kanal)

Lock med 20mm distans / skriver ut 3DBenchy
Tillverkar även 4st distanser för att höja upp locket lite, på bilden använder jag 20mm höga distanser, har även ritat / 3D-printat 45mm höga distanser. (Tips från uTube kanal)

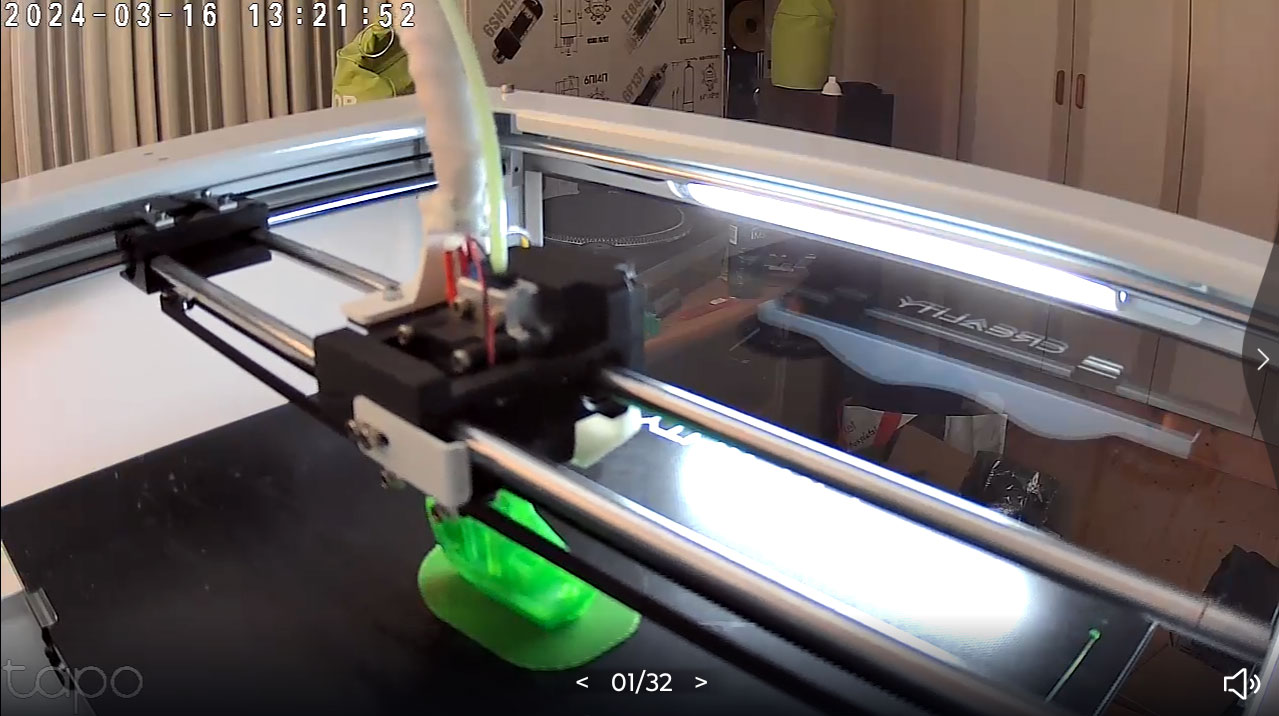

Provar att ställa upp en wifi-kamera för att kunna övervaka utskrift på 'distans' - Behöver förbättra position och fastsättning för att det ska bli riktigt användbart.

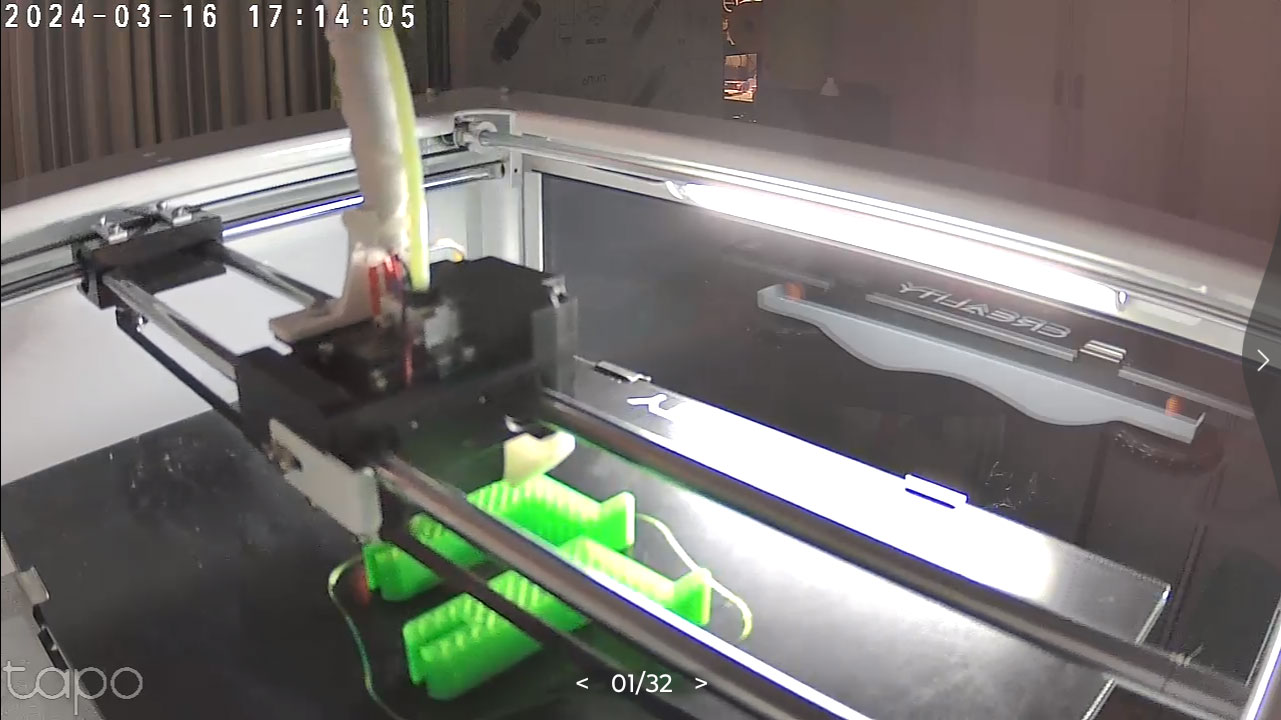

Bild från wifi-kamera, skriver ut 2x 45mm_raiser.stl / 3DBenchy

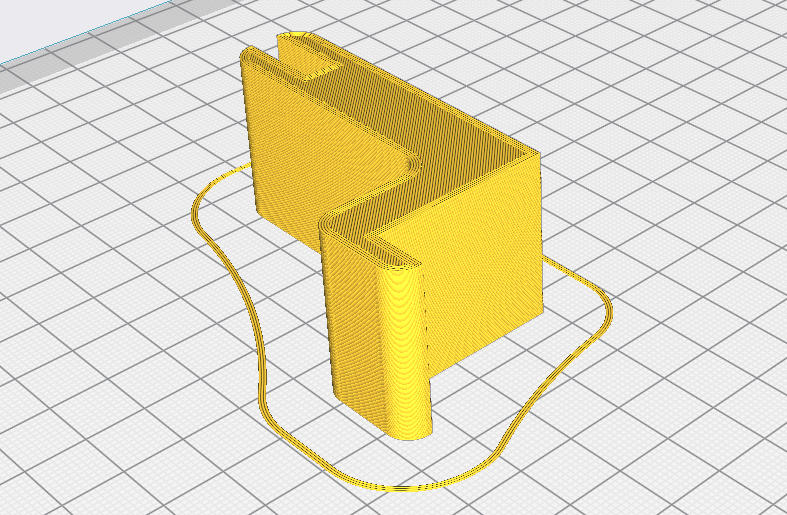

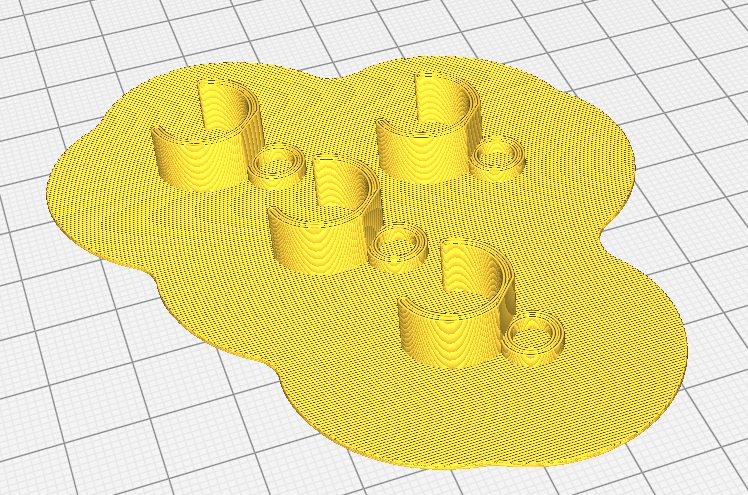

4x bowden_clip4.stl med 'raft' / 1x 45mm_raiser.stl med 'skirt'
Här ligger alla .STL filer om någon är intresserad och vill skriva ut själv.
20mm lock-distans - 20mm_raiser.stl
45mm lock-distans - 45mm_raiser.stl
Slang-clips - bowden_clip4.stl
kabelhållare - cable_support2.stl
2024.03.05 Åkte ner till Luleå och hämtade hem skrivaren på Fredagen 23/2 - Under helgen 24-25/2 kom skrivaren på plats, fick lite problem med att ställa
in noll nivå (Leveling) då den var över 25mm fel (För högt!) och munstycket drog ner i plattan. Har sedan varit på tjänsteresa i en vecka.

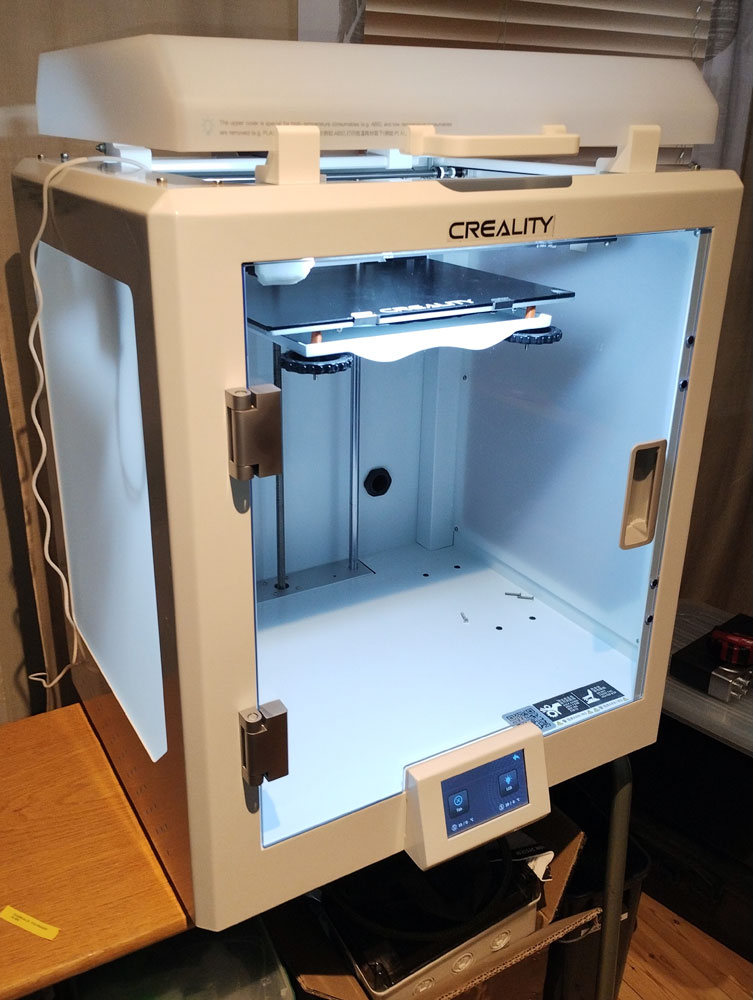

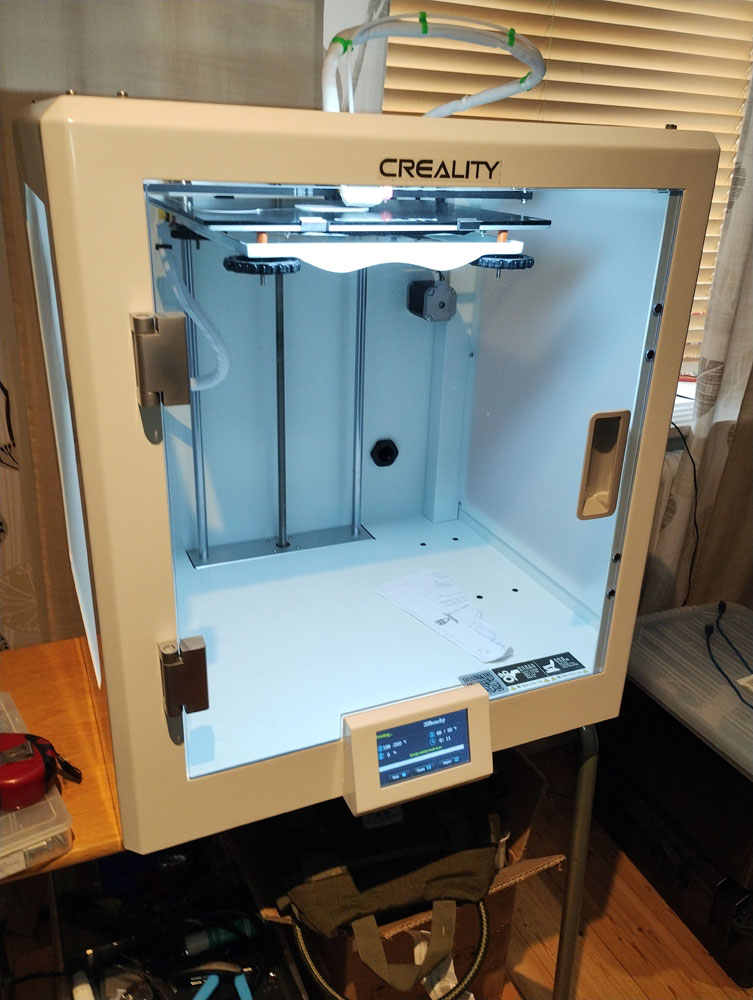

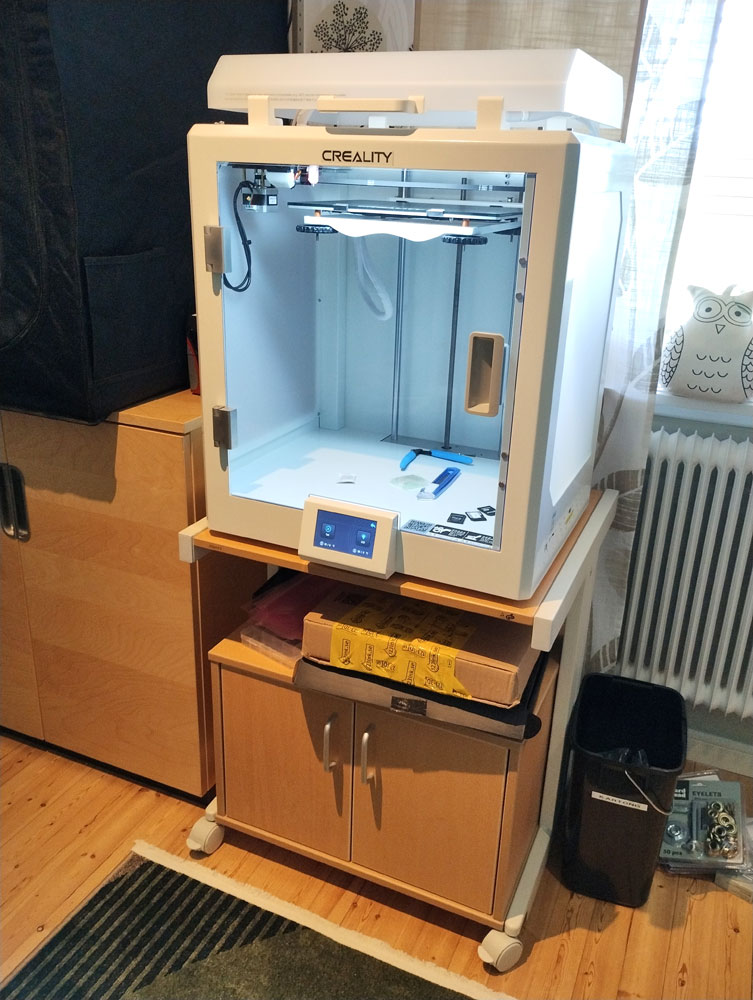

Creality CR-5 Pro H på plats
För att nollställa Z axeln var jag tvungen att läsa in ny firmware i skrivaren (För att skriva över eventuell felaktig config) - Nu är det inga problem med 'Leveling' längre.

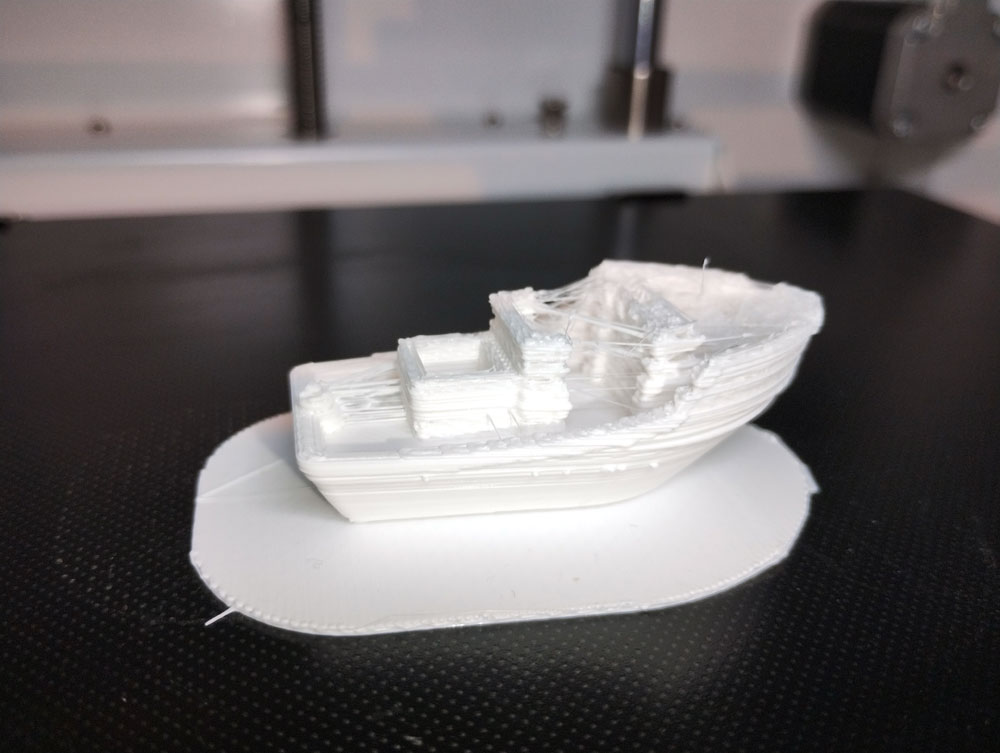

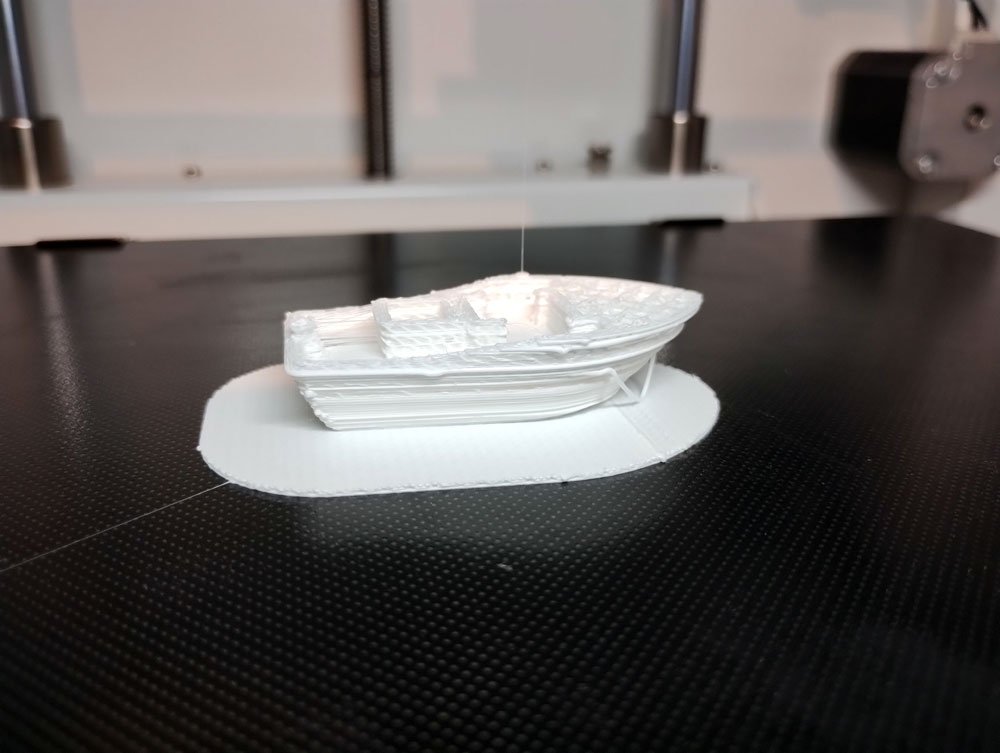

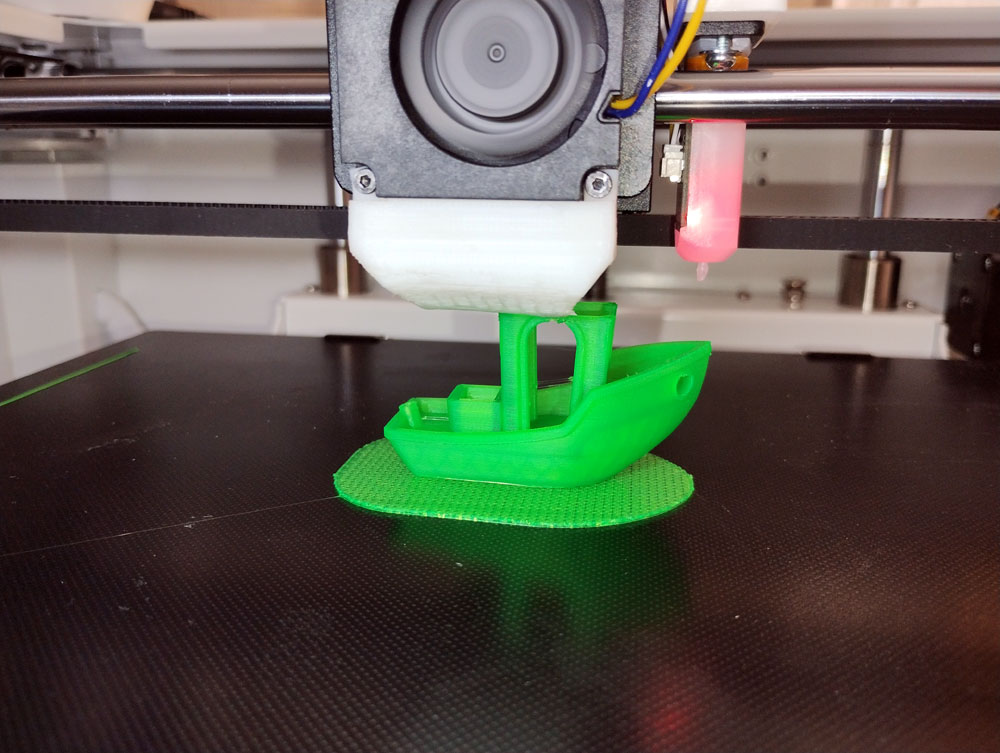

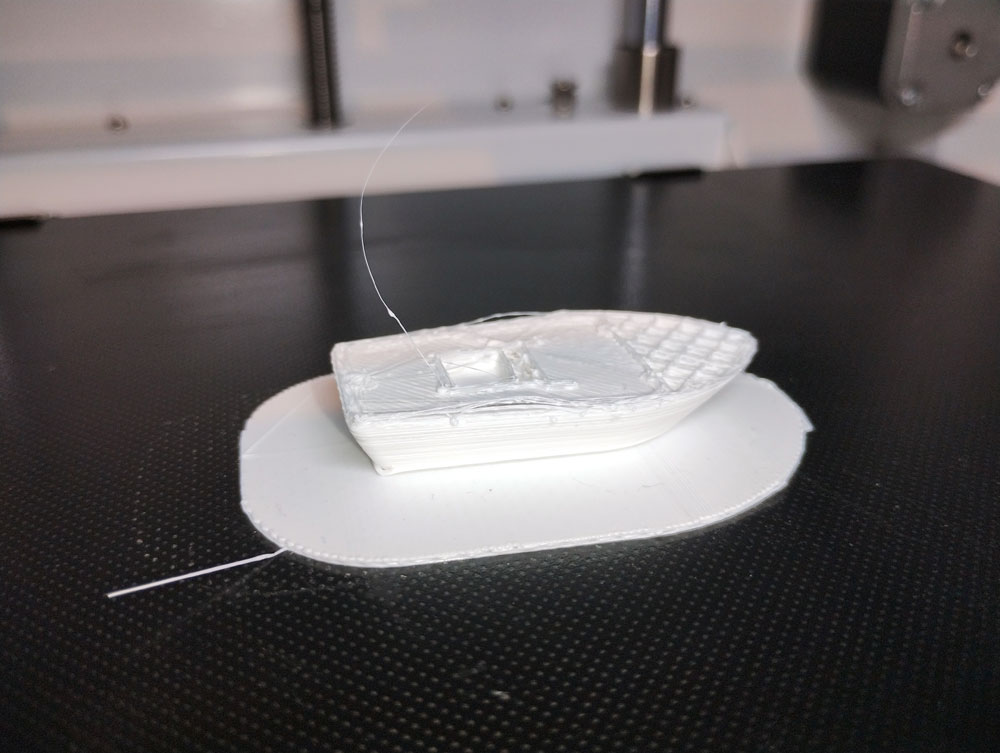

Dax för provutskrift, kör '3DBenchy' (Den lilla båten) - Då glas-skivan är lite dålig väljer jag att generera .gcode med 'raft' under för att utskriften ska fästa bättre - Utskriften av 'Raft' skikten och dom 3-4 första skikten verkar att gå bra, sedan liknar det som kommer ur skrivaren mest 'stålull'...

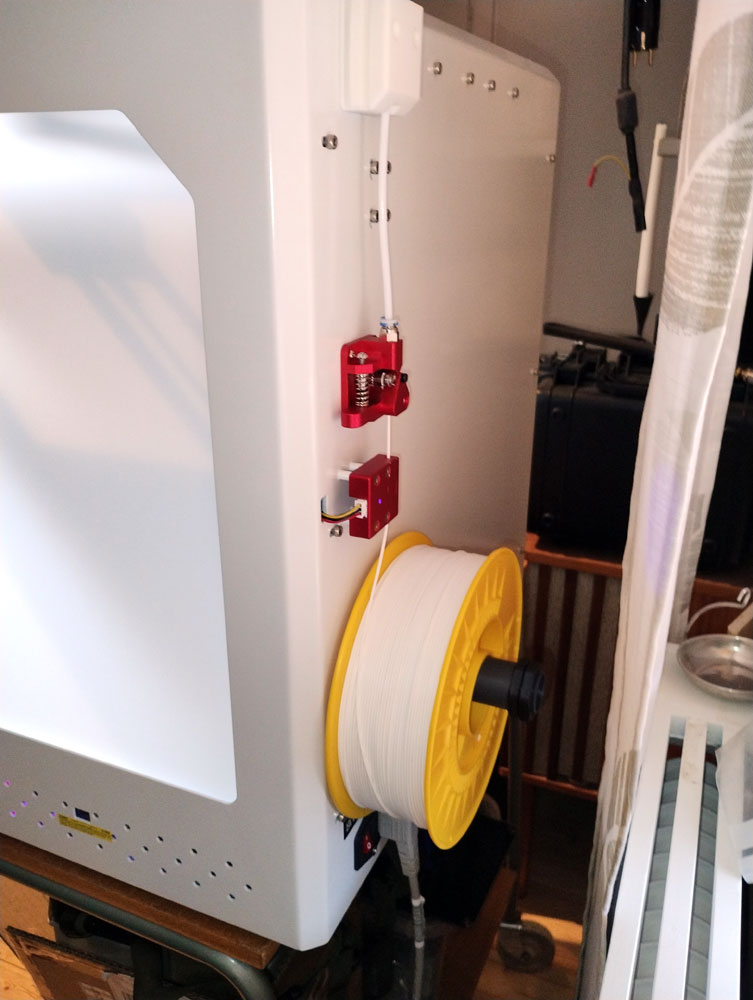

Creality CR-5 Pro H på plats

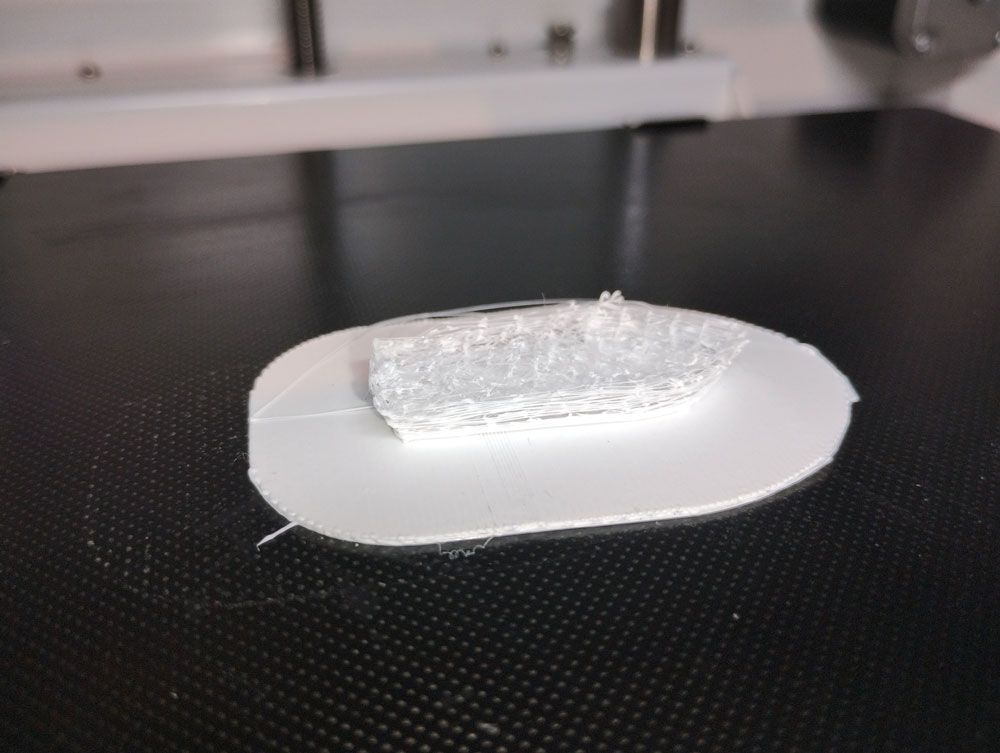

Något i trådmatningen eller skrivarhuvudet är inte som det ska, har provat att:
Rengöra munstycket med rensnålen
Bytt till nytt (Medföljande) munstycket
Ökat temperaturen till 270° och matat ut massor med tråd i fall det körts med ABS plast som fastnat i munstycket
Bytt / kortat matarslang

Creality CR-5 Pro H på plats

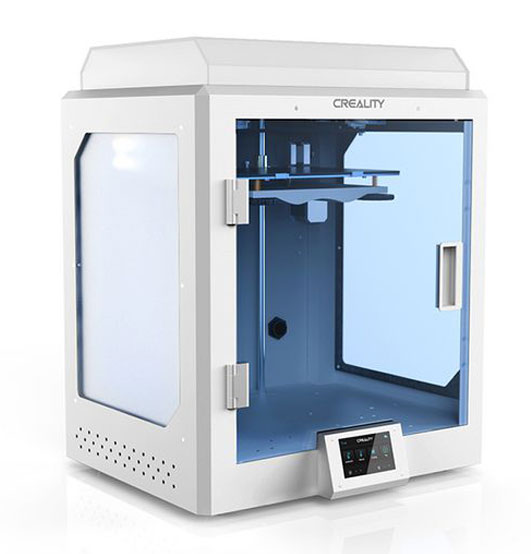

Creality CR-5 Pro H (Lånade bilder)
Sedan December 2023 består '3D-Skrivarparken' även av en 'Creality Ender-3 S1 pro'
Läs mera om 'Creality Ender-3 S1 pro' skrivaren -->Här!
Mera om 'VELLEMAN K8200' skrivaren -->Här!
ToDo
Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...
Byta ut bullriga fläktar
Tillverka DIY kolfilterfläkt
Bygga om / renovera original hotend
Prova att skriva ut i ABS plast
Beskrivning
Creality CR-5 Pro H är en helt innesluten 3d-skrivare som arbetar med FFF/FDM-teknik, den är väldigt stabilt byggd.
Maximala munstyckstemperaturen är 300°C, extrudern har försetts med en högeffektiv fläkt, vilket ger utmärkt värmeavledning
för smidig extrudering av plastmaterialet. Skrivaren är främst avsedd för utskrifter med höga temperaturer.
Construction an Technical Details
Usable Nozzle Type .................. M8
Usable Filament Diameter ............ 1.75 mm
Max Nozzle Temperature .............. 300 ºC
Open Filament System ................ Yes
Extruder Type ....................... Bowden
Build Area .......................... 300mm x 225mm x380 mm
Build Plate Temp Max ................ 110 ºC
Build Plate Material ................ Carbon crystal silicon glass plate
Build Plate Attachment .............. clamp
Build Plate Leveling System ......... BL-Touch
Build Chamber During Process ........ Open or Closed
Extruder Number Of .................. 1
Installation Space / Requirements
Total Mass Overall Dimensions ....... 530mm x 487mm x 612mm
Total Weight ........................ 32.5 kg
Max Power Consumption ............... 350 W
Voltage ............................. AC: 115 V - 230 V
DC: 24 V
Equipment
Hepa Filter ......................... No
Filament Runout Sensor .............. Yes
Power Loss Fail Safe ................ Yes
Touch Screen ........................ Yes
Connection
SD Card ............................. Yes
USB Port ............................ Yes
WLAN ................................ Option
Cloud Control ....................... Yes
Accuracy
Layer Height ........................ 0.1 - 0.3 mm
Resolution .......................... 0.1 mm
Shipping
Shipping Box ........................ 625mm x 545mm x 780mm
Shipping Weight ..................... 40 kg
|
PLUS :-)
Väldigt bra kvalite!
Skriver jättesnyggt!
Kontrollerad utskriftsmiljö
MINUS :-(
Var inte genomgången vid leverans! (Skulle vara refurbished)
Lite omständigt att byta filament (Tråd)
Väldigt hög ljudnivå på fläktarna
Länkar / Leverantörer / Referenser
2024.02.18 Har blivit lite 'strul' med leveransen, paketet är för tungt så det levereras till port / tomtgräns och då måste det finns någon som tar
emot paketet. Fick ett SMS om att boka in en leveranstid, men hittar ingenstans där man kan göra det på sidan som länken går till??...
...Försändelsen ligger nu i Luleå, om jag inte får ordnat med leveransen under morgondagen så åker jag ner och hämtar den själv.
PostNord
Igår 09:34 SE Mottagaren har aviserats via sms.
PostNord
15 feb. 12:28 SE Mottagaren har aviserats via sms.
PostNord
15 feb. 11:24 SE Försenad transport.
POSTNORD LULEÅ
15 feb. 11:13 SE Försändelsen förbereds för leverans.
ÖREBRO PAKETTERMINAL
14 feb. 04:38 SE Försändelsen är på väg.
MALMÖ PAKETTERMINAL
13 feb. 18:47 SE Försändelsen är på väg.
PostNord
13 feb. 15:43 SE Försändelsen följer inte tjänstevillkoren och kan bli försenad.
PostNord
13 feb. 15:43 SE Föreslagen leveranstid
MALMÖ PAKETTERMINAL
13 feb. 15:39 SE Försändelsen är på väg.
PostNord
13 feb. 12:01 Vi har fått en beställning på en leverans till dig.
Spårningsinformationen uppdateras när försändelsen har ankommit till PostNord.
|
2024.02.14 Skrivaren skickades från Malmö på Måndag 12/2 och beräknas komma fram på Torsdag 15/2, så det är snabba ryck minst sagt, då jag bor väldigt långt norrut!.
