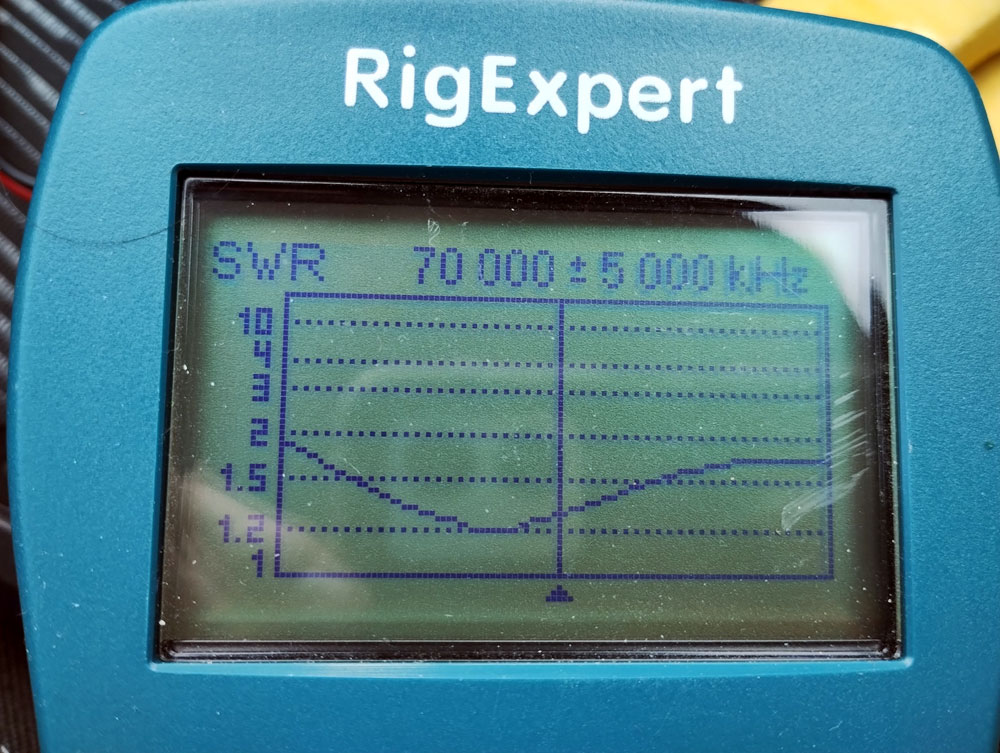

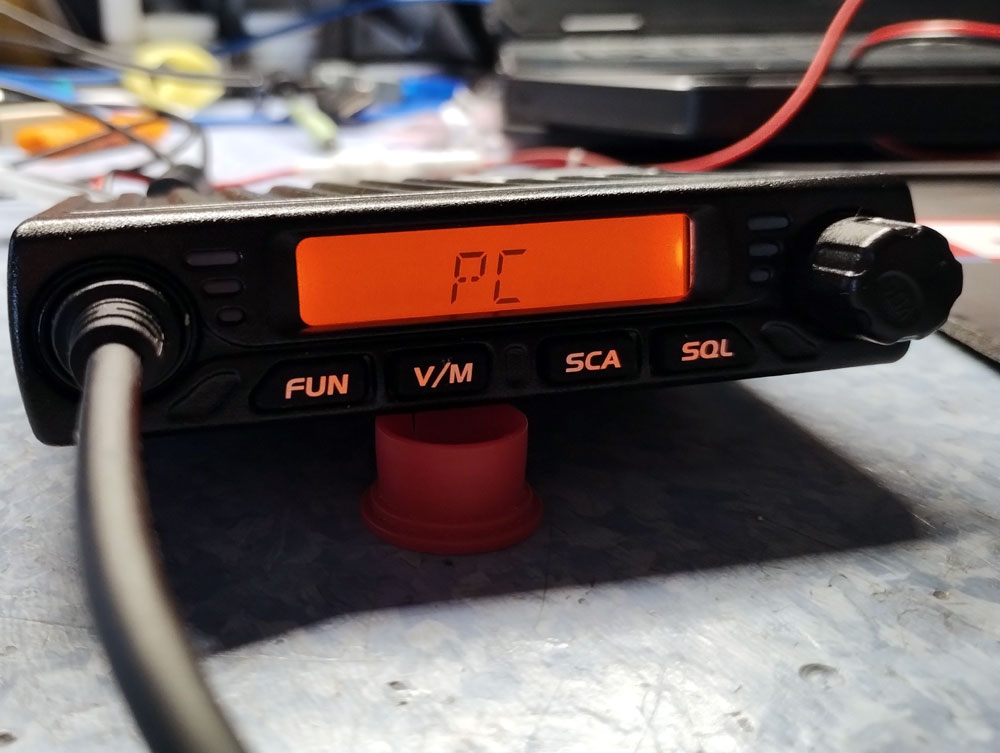

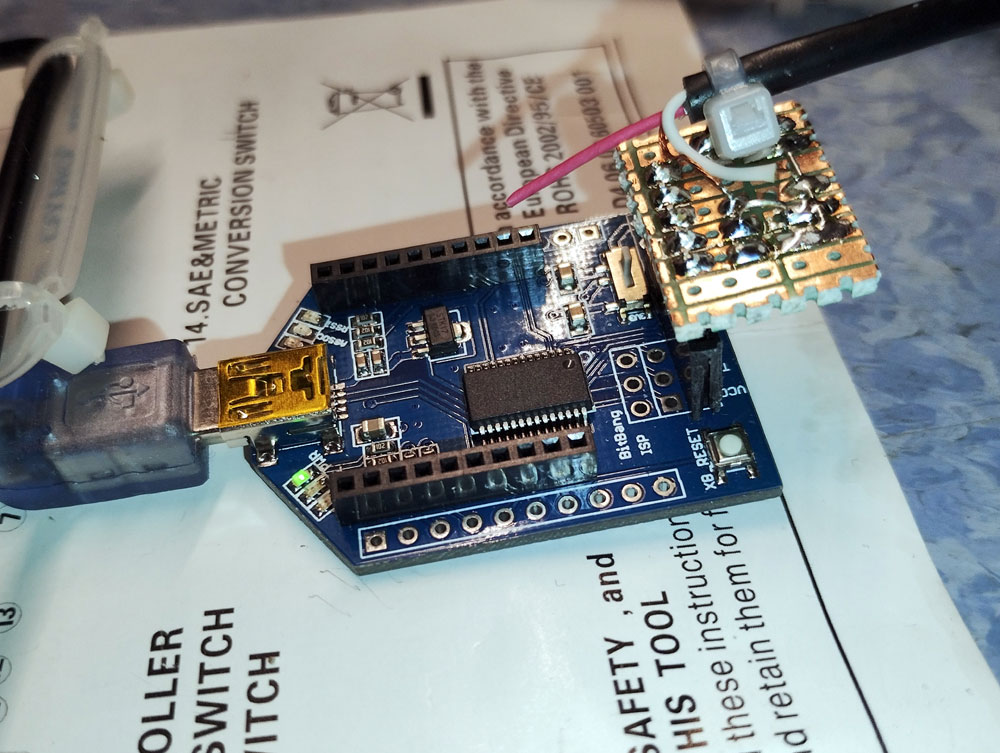

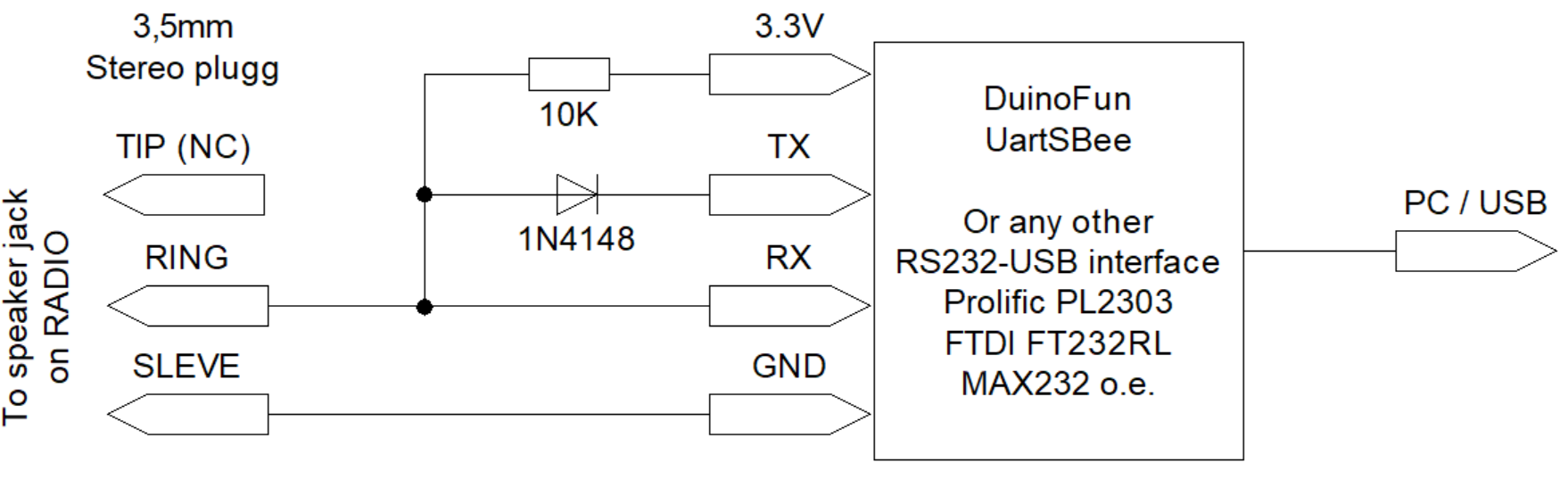

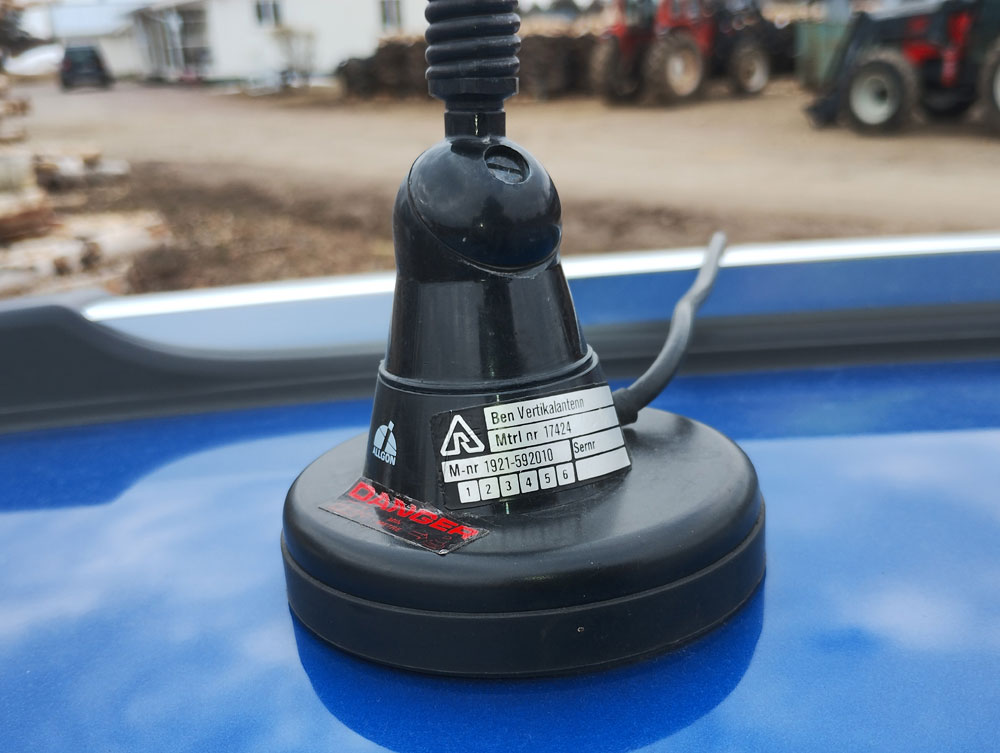

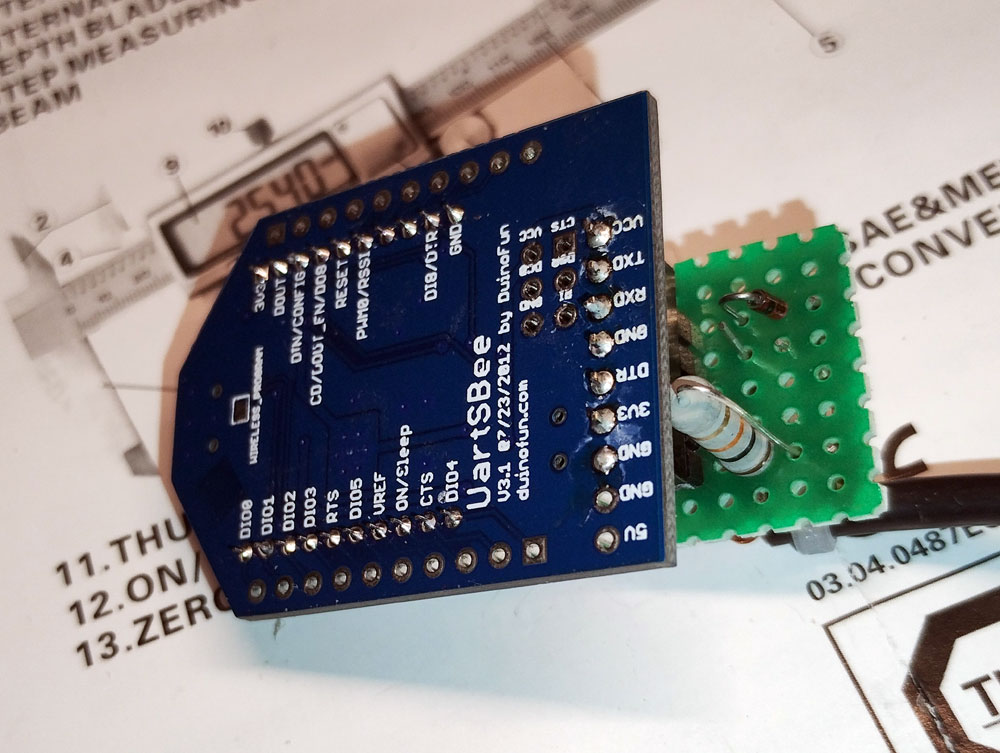

Senast uppdaterat 2024.05.09 Radion verkar att fungera någorlunda, mottagaren är väldigt störningskänslig. Antagligen 'direct-conversion' i ingångssteget, kan inte hitta någon information om detta varken hos tillverkaren eller på nätet i övrigt. Sändaren går däremot riktigt bra, klar och fin modulation, men antagligen lite 'oren' utsingnal då den påverkar FM-Radio mottagning rejält när man sänder.   Algon magnetfot / Testar SWR med 'RigExpert AA-520' instrument 2024.04.28 Har ändrat lite i programmeringen, testar radion hemmifrån på riktantenn, inga problem att öppna repeatrar i Boden och Måttsund. Noterar att där verkar att vara väldigt mycket störningar vid sändning, får RF genomslag på i princip allt jag har igång, från HF till UHF? - Måsta kolla av detta lite bättre... 2024.04.27 Kör med radion från bilen just nu, har en 'Algon' magnetfot / antennspröt, det är något som tidigare har använts inom räddningstjänsten. Har INTE testat VSWR på antennen ännu, vilket jag naturligtvis borde ha gjort. Den verkar i.a.f. att fungera riktigt bra. Programmerar radion med 69MHz PR-Kanalerna 1-18, samt åkeri RIKS1 -- RIKS4 och våra lokala repeater kanaler. Använder mitt 'Duinofun UartSBee' USB-RS232 interface och en DIY kabel. Samma kabel som tidigare har använts till AnyTone® AT-588 och RETEVIS RT9000D. I praktiken går det att använda vilket USB/RS-232 interface som helst, eller att koppla direkt till en COM-port om man har en sådan på sin dator.   Duinofun UartSBee interface med FTDI FT232RL chip   3,5mm Kontakt / DIY kabel, schema På radion kopplas programmeringskabeln in baktill till högtalarutgången med en 3,5mm teleplugg. RX/TX-data kopplas till Ringen på kontakten, jordning kopplas till kontaktstommen. Koppla inte in något på 'toppen' det är AUDIO-UT (Högtalarutgången). Använder Anytone programvara CPE AT779V_6688 v.1.0 nedladdad från fbradio.se[L1] - Programmeringen gick någorlunda smärtfritt, använder kortast möjliga kablar, fick lite problem när jag använde en 1,5m USB kabel med tvivelaktig kvalite / ursprung. (Har haft samma problem tidigare med andra apparater) - Med kortare kabel gick det bättre. Rätt drivrutiner till USB-RS232 interfacet är också ett måste, fel drivrutiner kan ge märkliga problem.   Skriver data till radion / Klart, radion startar om...  Kanaldata Kör 'TX off' = 'Yes' på åkeri RIKS1 -- RIKS4 samt 'Scan' = 'Add' på dom kanaler som jag vill scanna. ToDo Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på... Beskrivning Radions typbeteckning är 'AT-799V 6688' Enl. anytone.net[R1] - Den är som jag skrev tidigare, väldigt liten. Yttermått: 104mm(Bredd) x 109mm(Djup) x 25mm(Höjd) och väger under 500gram totalt.  Noterar att mikrofonkabel och kabeln för spänningsmatning sitter fastmonterade direkt i radion utan kontakter, vilket antagligen är väldigt opraktiskt, men gör att apparaten blir billigare att tillverka.    Inköp / Kostnader / Frakt 2024.04.17 Har beställt radion från fbradio.se[L1], den kostade 1495kr inkl. frakt. Radion skickades med DHL samma dag, hämtade ut den 24.04.22.
Länkar / Leverantörer / Referenser Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer. Leverantörer: [L1] fbradio.se Länkar / Referenser: [R1] 'Disclaimer' The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners. Notera! Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör. Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
