DIY-Projekt 'MINI-RACK' För 3st RASPBERRY-Pi™ datorer |
|
INDEX
Senast uppdaterat
2020.09.06 UNIFI WiFi controller nu igång, även den går på en RASPBERRY-Pi™ fyra, kör också en RPI tre B+ för att hålla koll på temperaturer m.m. i mina server datorer.

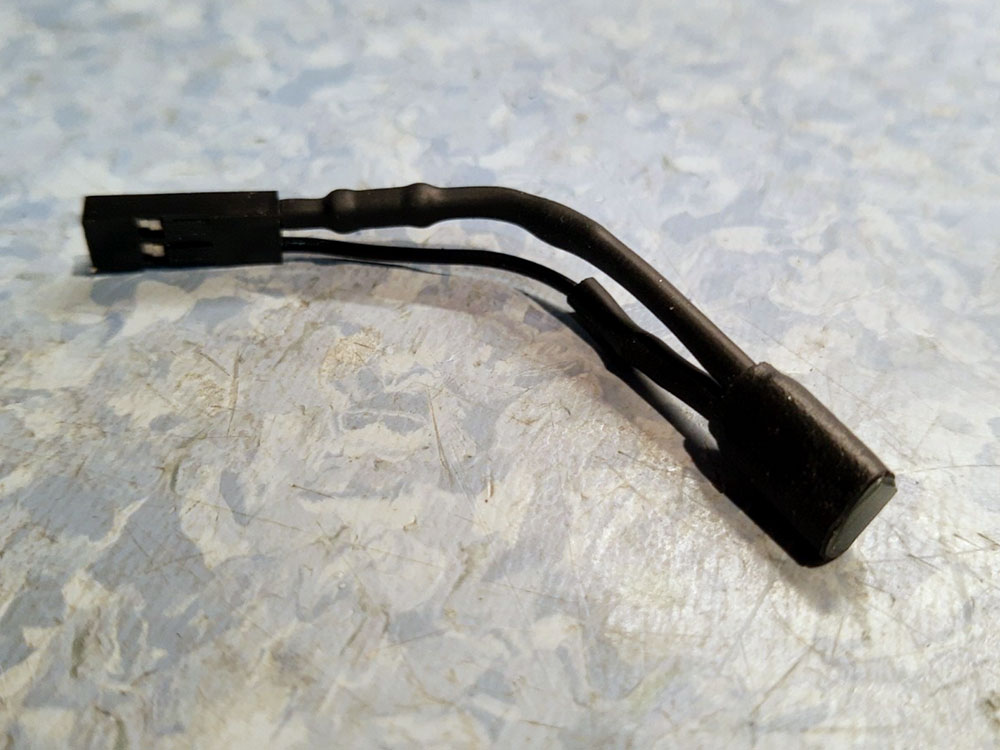

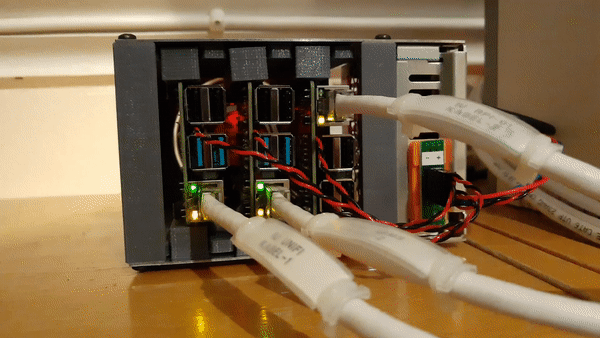

Status led 'In Action' / Färdig LED koppling
Tillverkar status LED för att koppla in på GPIO16, använder gröna rektangulära lysdioder och 220Ω 1/4W förkopplings motstånd.

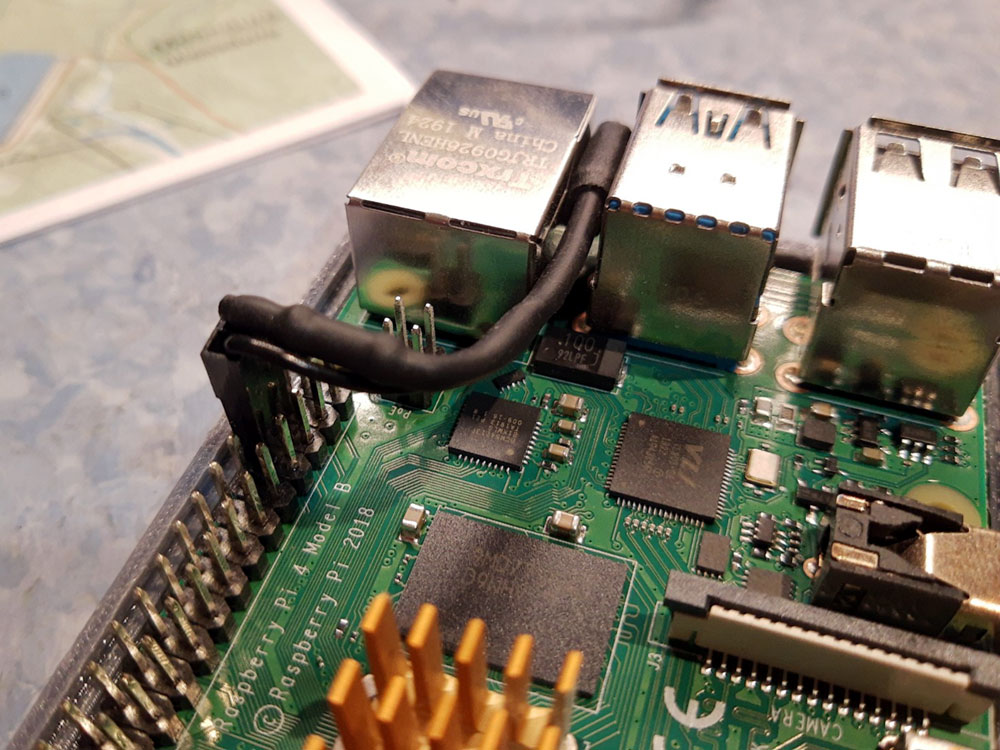

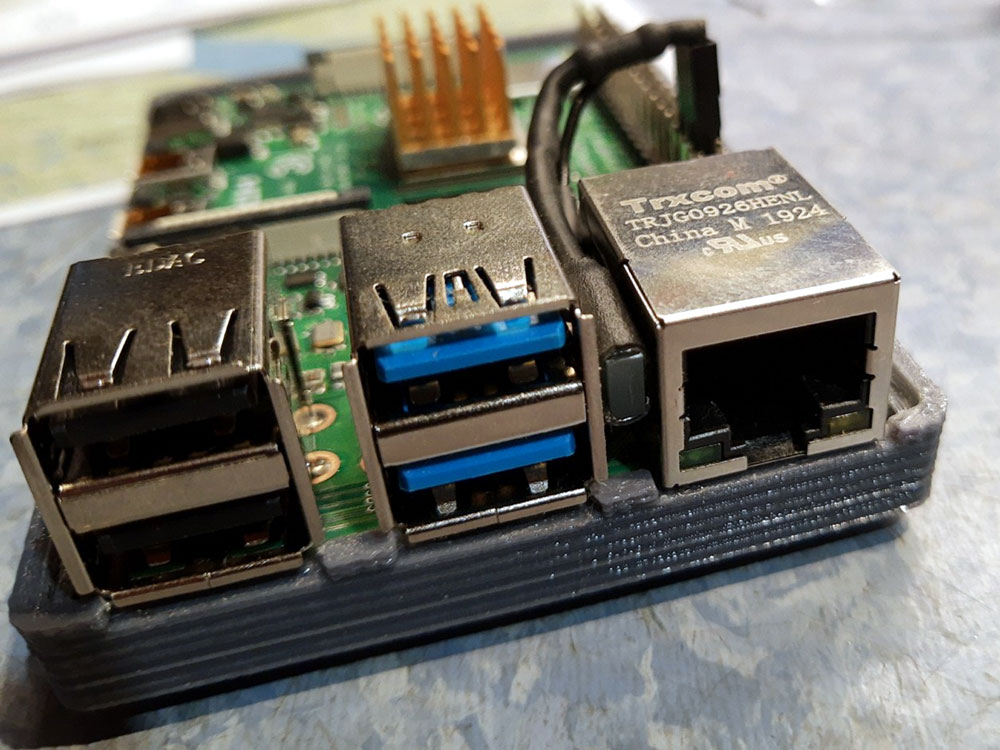

Färdig LED koppling monterad på en RASPBERRY-Pi™
2020.09.05 Först att flyttar in är 'NEMS' (Nagios) som går på en RASPBERRY-Pi™ 4 datorn.

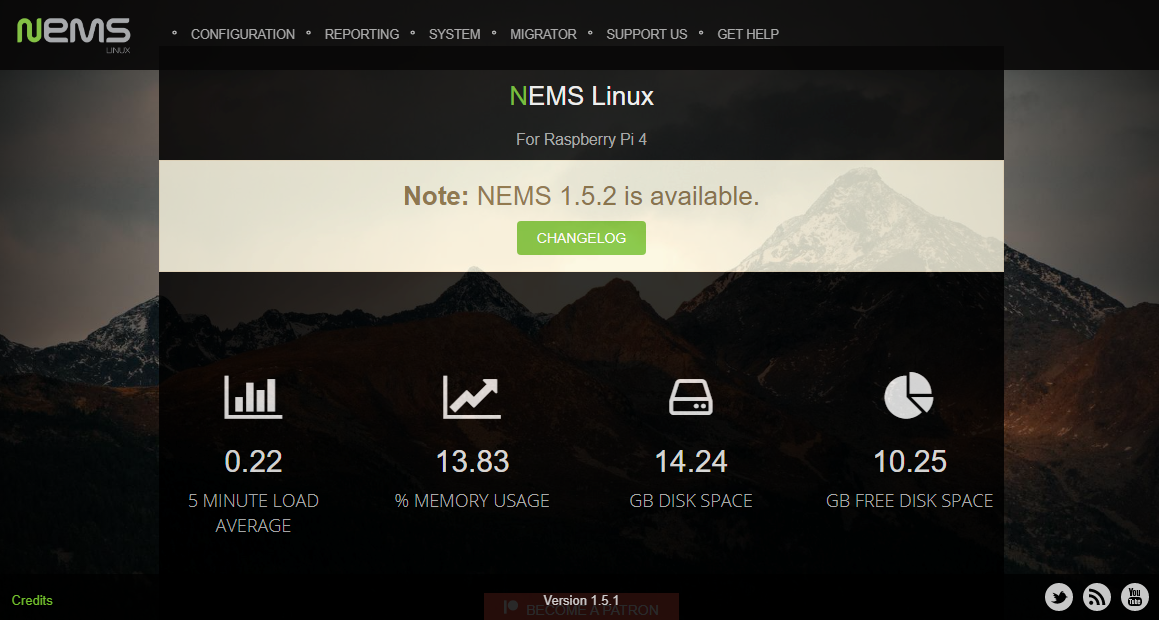

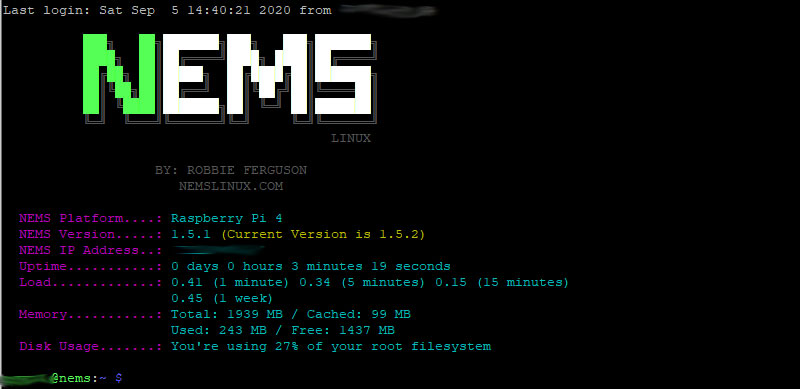

NEMS Webb / CLI
Filar lite på /boot/config.txt för att minimera strömförbrukning. Lägger även in en rad för att få ut 'status' indikering på GPIO porten pin 36 (GPIO16)
# /boot/config.txt # Throttle CPU to save power arm_freq_min=250 core_freq_min=100 sdram_freq_min=150 over_voltage_min=0 # Dissable WiFi and BT dtoverlay=pi3-disable-wifi dtoverlay=pi3-disable-bt # Turn USB off sudo /sys/bus/usb/drivers/usb/unbind # Turn OFF HDMI output sudo /opt/vc/bin/tvservice -o # Turn ON HDMI output # sudo /opt/vc/bin/tvservice -p # Status blink on GPIO16 (Pin36) dtparam=act_led_gpio=16 dtparam=act_led_trigger=heartbeat |
2020.09.01 Mitt 'Mini-Rack' börjar nu att bli färdigt för driftssättning. Har tillverkat 3st 20cm långa ström-ledningar för 5V matningen, tillverkar en lite 'fördelare' med stift anslutningar för att kunna bryta spänningsmatningen till respektive RASPBERRY-Pi™ dator.

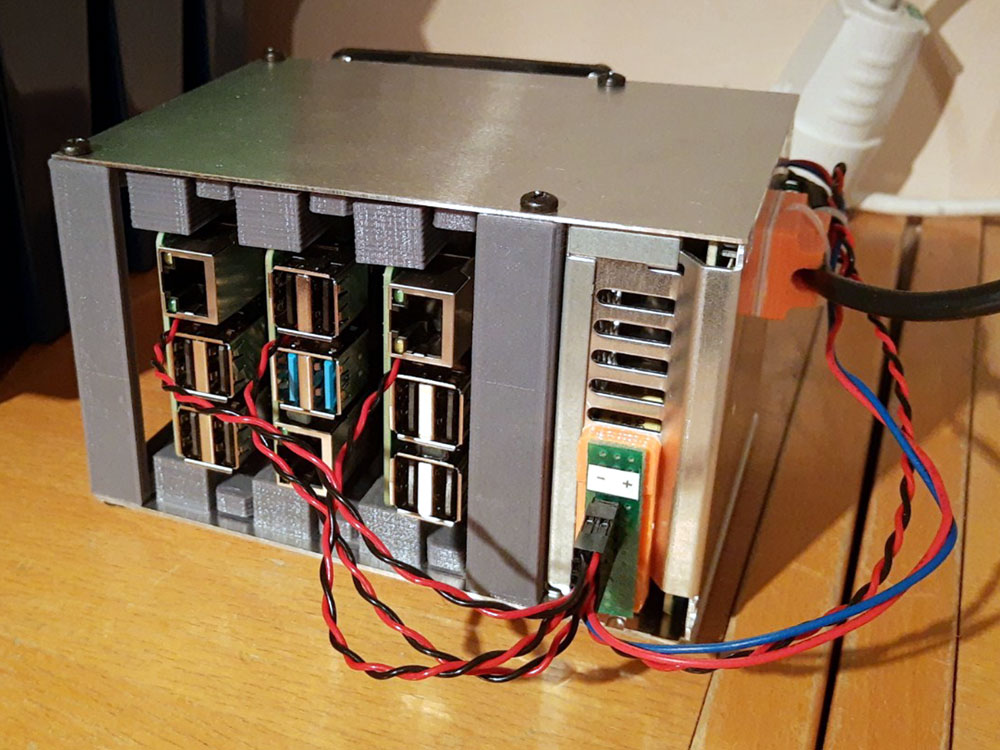

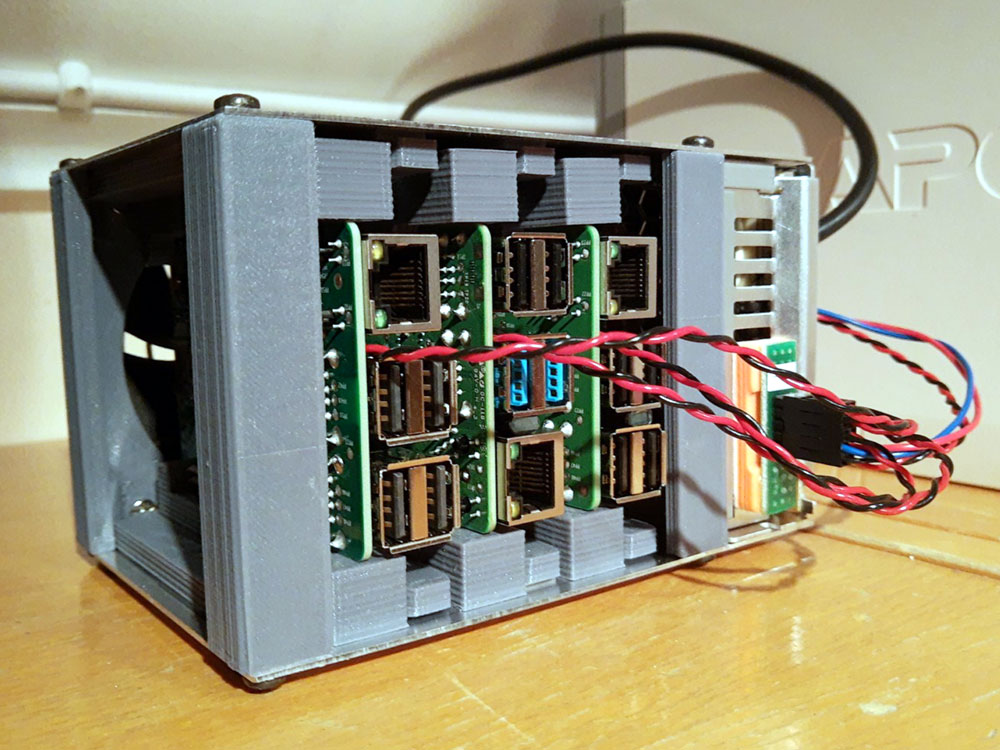

Rack med tre RASPBERRY-Pi™ datorer
Spänningsmatar RPI datorerna direkt på GPIO porten, pin 4(+5V) och pin6(GND) - Strömförsörjningen är av fabrikatet 'MEAN WELL' modell LS-35-5 och är inhandlat från Conrad.se[L1]

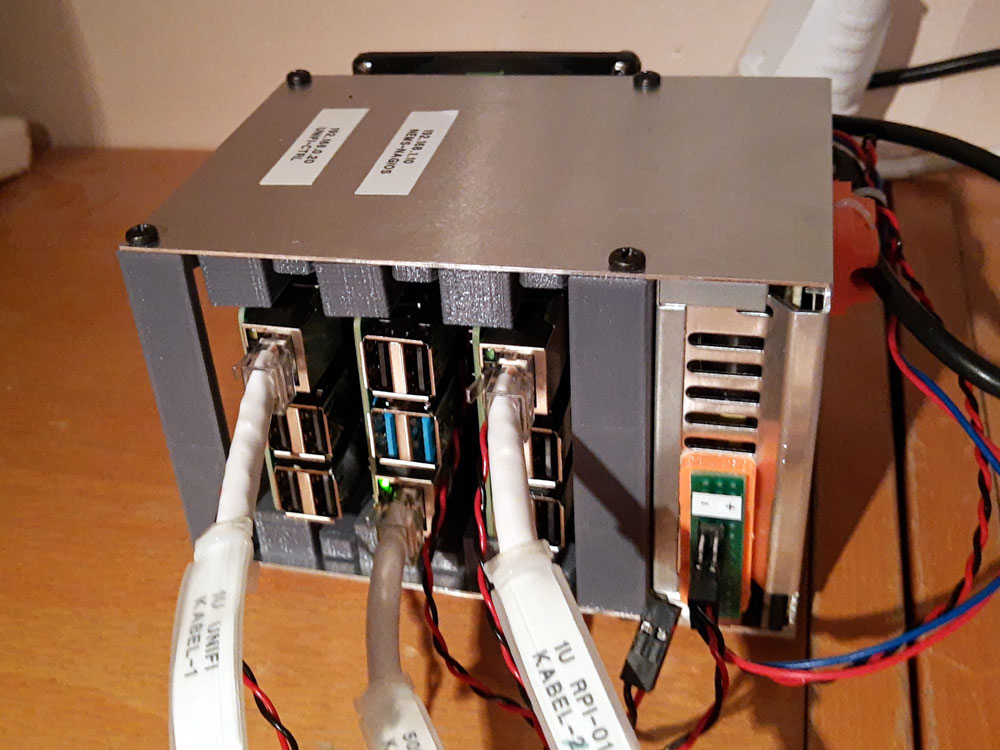

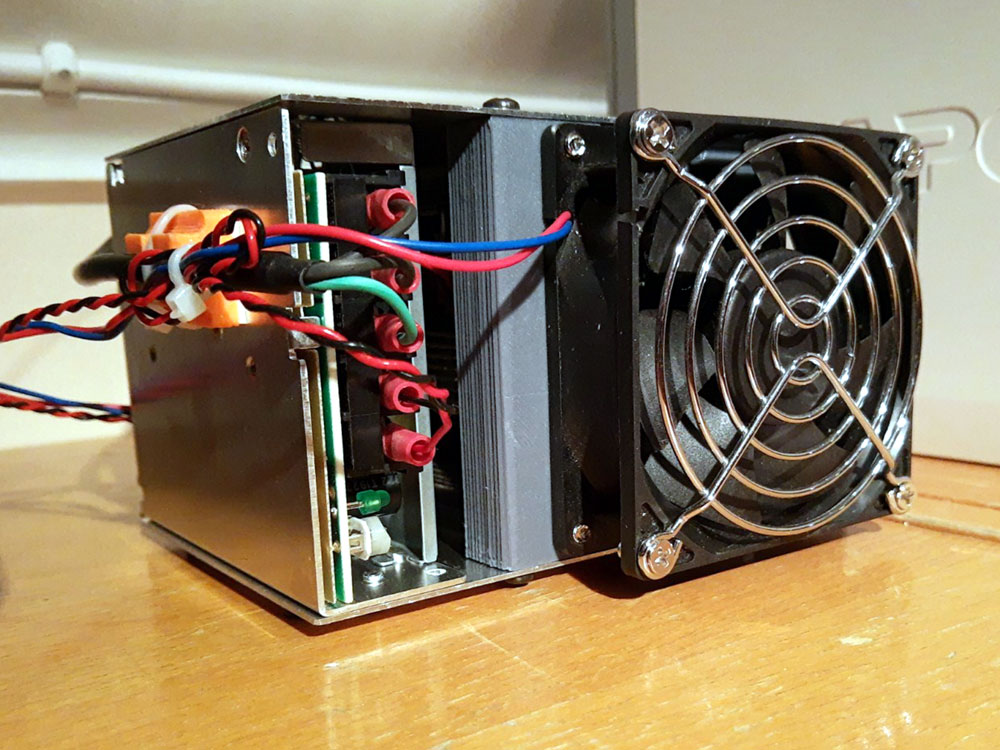

Rack med tre RASPBERRY-Pi™ datorer
Har anpassat RPI-Hållarna så att dom passar för alla standard typer av RASPBERRY-Pi™ datorer, passar till v.2 / v.3 / v.4 (Inkl. B och B+ varianter)

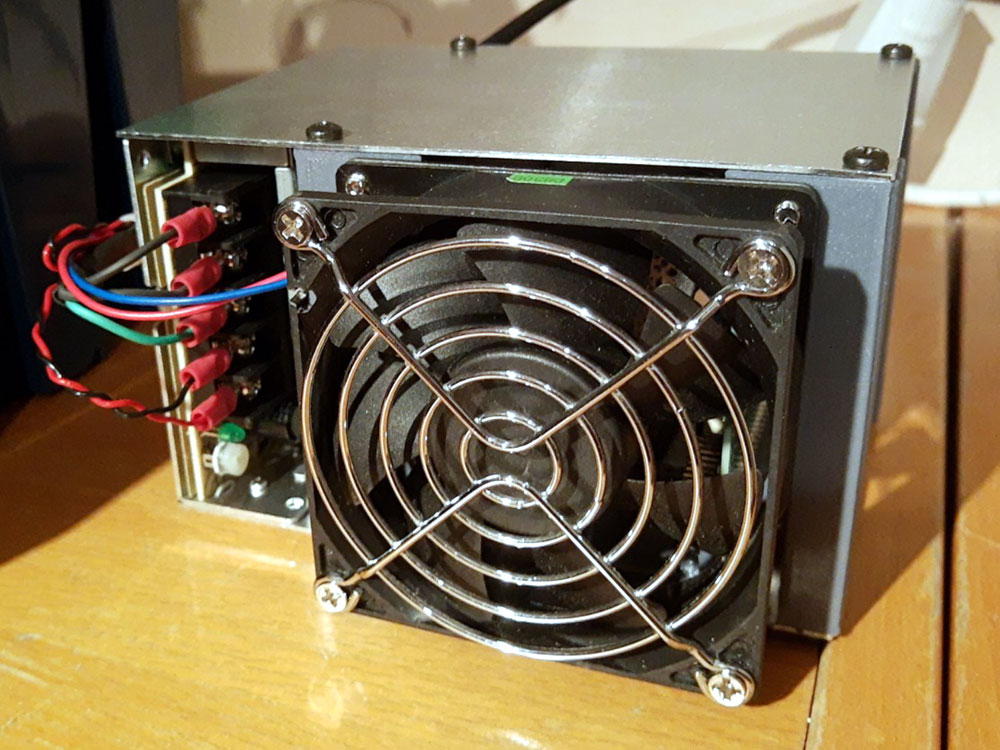

Rack med tre RASPBERRY-Pi™ datorer
STL-Filer
Här ligger alla trådmodeller (3D-Filer) i .stl format, bara att generera utskriftsfiler till din 3D-skrivare.

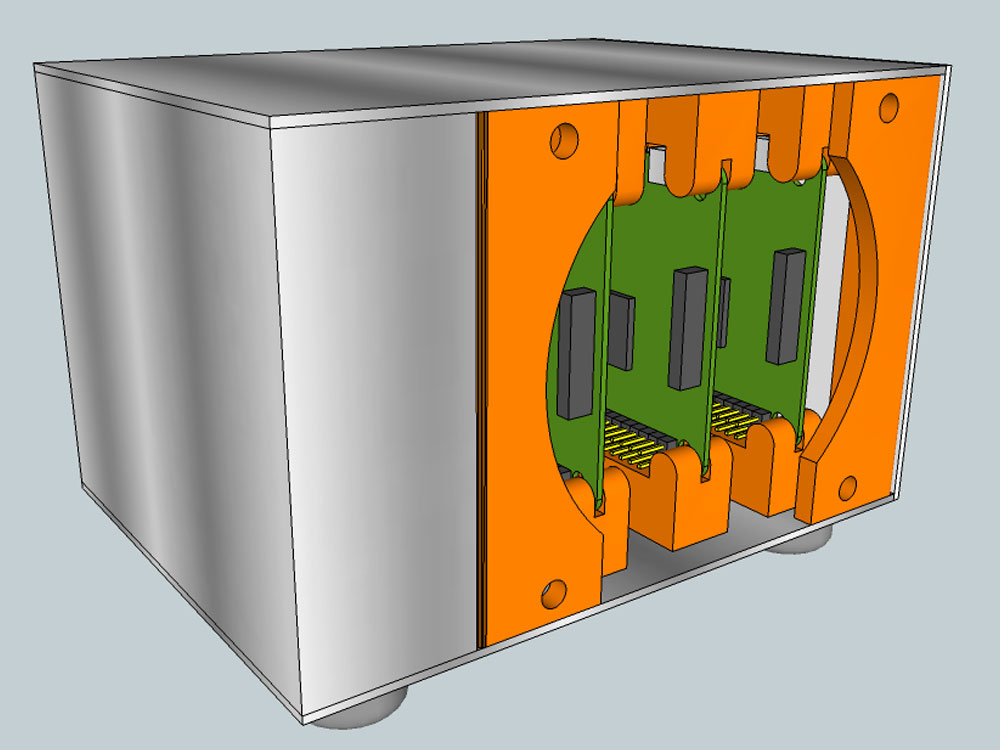

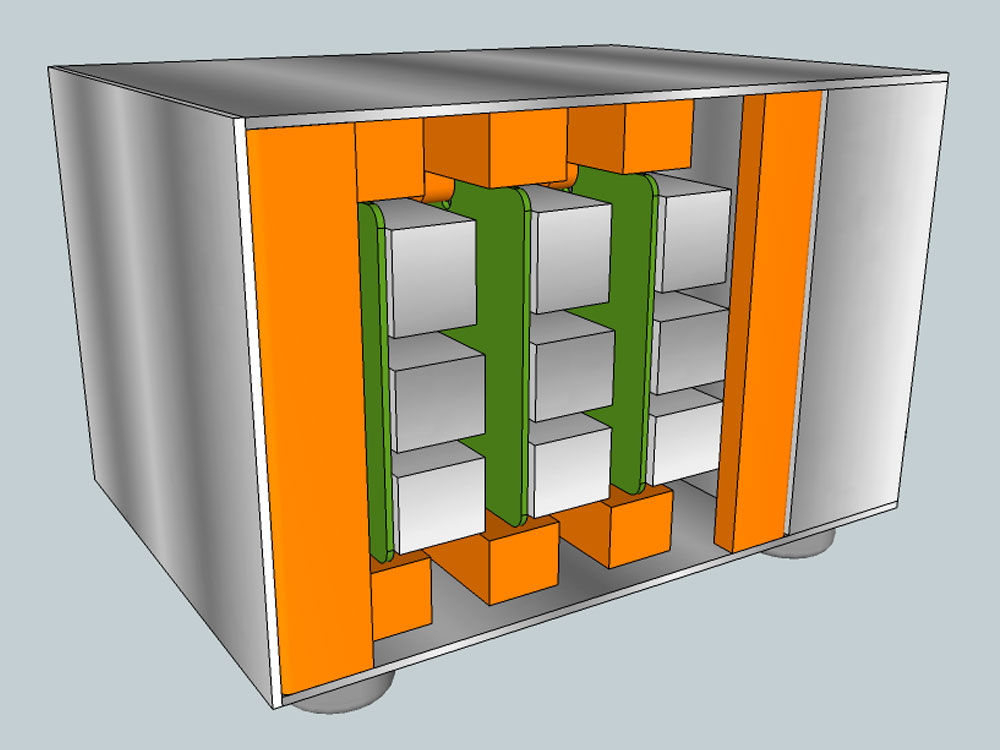

** Se skiss nedan för placering av skenor i topp och botten. Du behöver 2st typ A, 4st typ B och 2st typ C.
Beskrivning
|
Några noteringar Plus :-)
Några noteringar Minus :-(
Kostnader t.o.m. 2020.09.01 ===================================================================== Nätaggreget ......................... 80mm Fläkt .......................... ===================================================================== Totalt |
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] Conrad.se
[L2]
Länkar / Referenser:
[R1]
